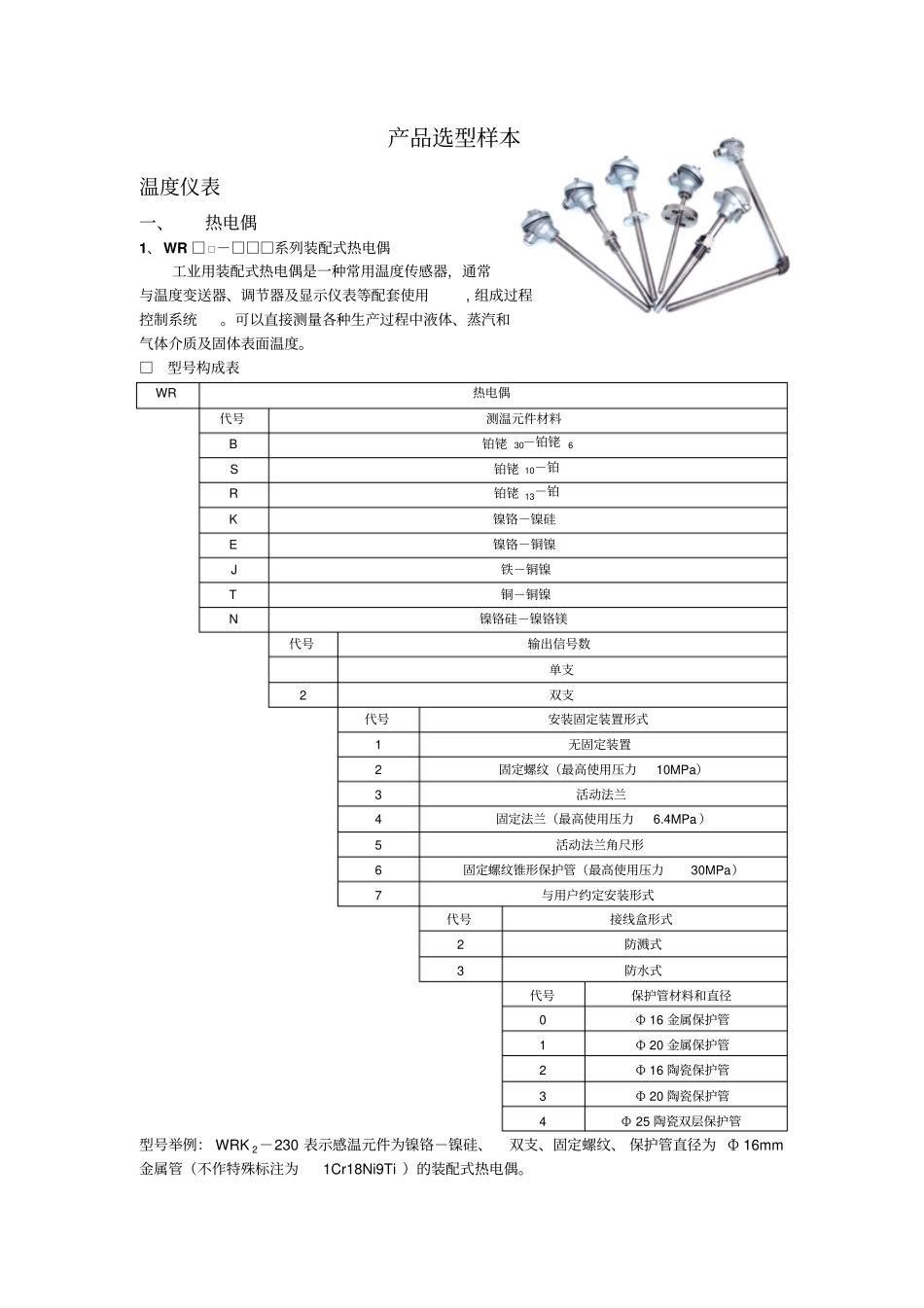

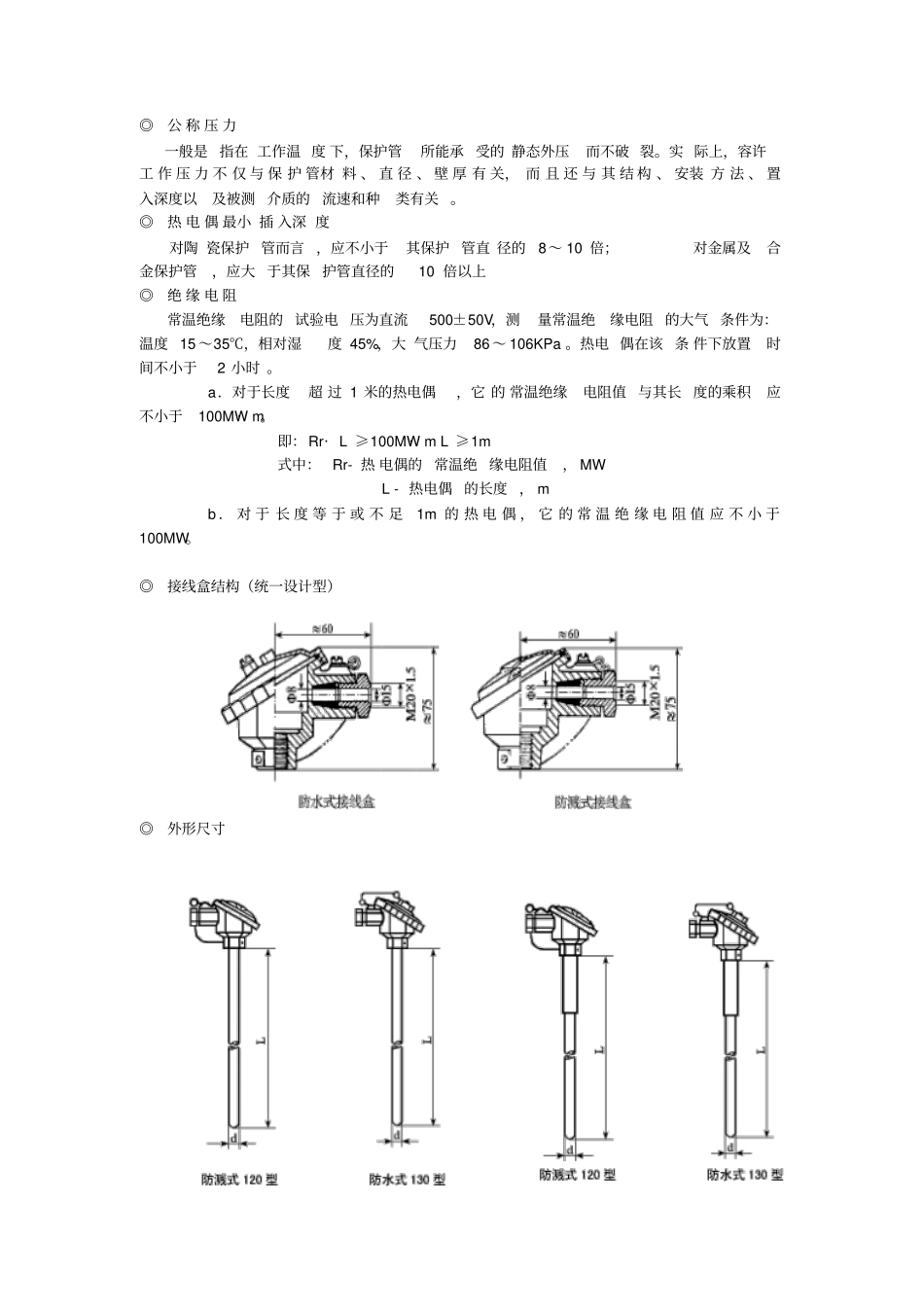

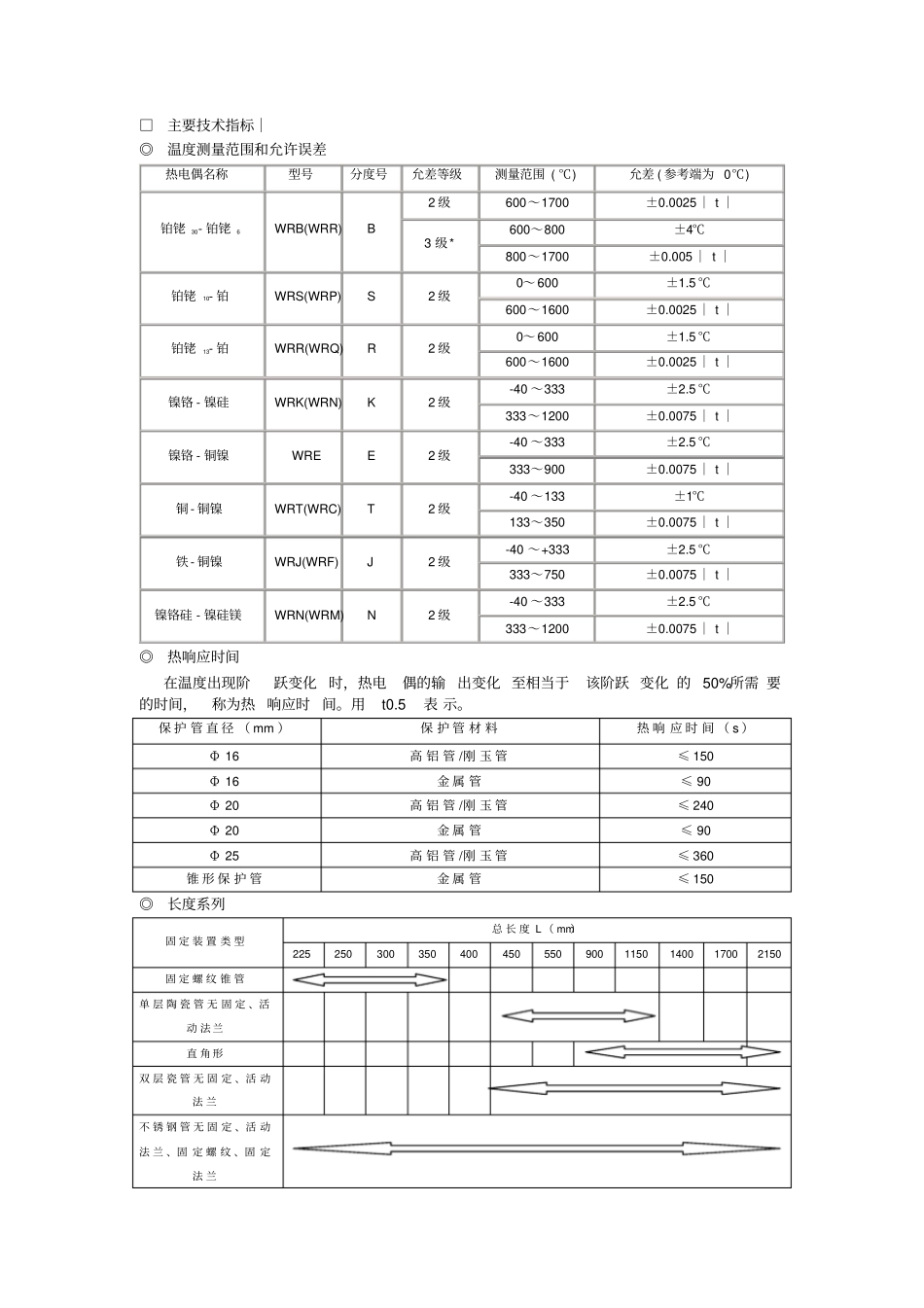

产品选型样本温度仪表一、热电偶1、WR□□－□□□系列装配式热电偶工业用装配式热电偶是一种常用温度传感器，通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统。可以直接测量各种生产过程中液体、蒸汽和气体介质及固体表面温度。□型号构成表WR热电偶代号测温元件材料B铂铑30－铂铑6S铂铑10－铂R铂铑13－铂K镍铬－镍硅E镍铬－铜镍J铁－铜镍T铜－铜镍N镍铬硅－镍铬镁代号输出信号数单支2双支代号安装固定装置形式1无固定装置2固定螺纹（最高使用压力10MPa）3活动法兰4固定法兰（最高使用压力6.4MPa）5活动法兰角尺形6固定螺纹锥形保护管（最高使用压力30MPa）7与用户约定安装形式代号接线盒形式2防溅式3防水式代号保护管材料和直径0Ф16金属保护管1Ф20金属保护管2Ф16陶瓷保护管3Ф20陶瓷保护管4Ф25陶瓷双层保护管型号举例：WRK2－230表示感温元件为镍铬－镍硅、双支、固定螺纹、保护管直径为Ф16mm金属管（不作特殊标注为1Cr18Ni9Ti）的装配式热电偶。□主要技术指标│◎温度测量范围和允许误差热电偶名称型号分度号允差等级测量范围(℃)允差(参考端为0℃)铂铑30-铂铑6WRB(WRR)B2级600～1700±0.0025│t│3级*600～800±4℃800～1700±0.005│t│铂铑10-铂WRS(WRP)S2级0～600±1.5℃600～1600±0.0025│t│铂铑13-铂WRR(WRQ)R2级0～600±1.5℃600～1600±0.0025│t│镍铬-镍硅WRK(WRN)K2级-40～333±2.5℃333～1200±0.0075│t│镍铬-铜镍WREE2级-40～333±2.5℃333～900±0.0075│t│铜-铜镍WRT(WRC)T2级-40～133±1℃133～350±0.0075│t│铁-铜镍WRJ(WRF)J2级-40～+333±2.5℃333～750±0.0075│t│镍铬硅-镍硅镁WRN(WRM)N2级-40～333±2.5℃333～1200±0.0075│t│◎热响应时间在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需要的时间，称为热响应时间。用t0.5表示。保护管直径（mm）保护管材料热响应时间（s）Φ16高铝管/刚玉管≤150Φ16金属管≤90Φ20高铝管/刚玉管≤240Φ20金属管≤90Φ25高铝管/刚玉管≤360锥形保护管金属管≤150◎长度系列固定装置类型总长度L（mm）2252503003504004505509001150140017002150固定螺纹锥管单层陶瓷管无固定、活动法兰直角形双层瓷管无固定、活动法兰不锈钢管无固定、活动法兰、固定螺纹、固定法兰◎公称压力一般是指在工作温度下，保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构、安装方法、置入深度以及被测介质的流速和种类有关。◎热电偶最小插入深度对陶瓷保护管而言，应不小于其保护管直径的8～10倍；对金属及合金保护管，应大于其保护管直径的10倍以上◎绝缘电阻常温绝缘电阻的试验电压为直流500±50V，测量常温绝缘电阻的大气条件为：温度15～35℃，相对湿度45%，大气压力86～106KPa。热电偶在该条件下放置时间不小于2小时。a．对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积应不小于100MW·m。即：Rr·L≥100MW·mL≥1m式中：Rr-热电偶的常温绝缘电阻值，MWL-热电偶的长度，mb．对于长度等于或不足1m的热电偶，它的常温绝缘电阻值应不小于100MW。◎接线盒结构（统一设计型）◎外形尺寸◎安装固定形式固定形式保护管直径/材质固定数据/材质最高使用压力MPa数据材质活动法兰Φ12/Φ16/Φ20（1Cr18Ni9Ti）铸铝/Q235常压固定法兰Φ12/Φ16/Φ20（1Cr18Ni9Ti）DN151Cr18Ni9Ti6.4Φ12/Φ16/Φ20（1Cr18Ni9Ti）DN201Cr18Ni9Ti固定螺纹Φ12/Φ16/Φ20（1Cr18Ni9Ti））M27X21Cr18Ni9Ti10Φ12/Φ16/Φ20（1Cr18Ni9Ti）G3/41Cr18Ni9Ti固定螺纹Φ12/Φ16/Φ20（1Cr18Ni9Ti）M33X21Cr18Ni9Ti10(保护管采用锥体时可达30MPa)Φ12/Φ16/Φ20（1Cr18Ni9Ti）G1`1Cr18Ni9Ti□选型说明◎选型原则1、根据测量温度及精度要求选择电偶分度号。2、根据测量环境及介质理化特性选择保护管材质、接线盒形式、结构尺寸及安装固定形式。3、根据被测体的结构选择热电偶的总长度L和插入深度l（要考虑最小插入深度）。4、选定型号应为以下结构WR□□－□□□L/l□安装固定方式技术要求（螺纹规格、法兰规格等）热电偶的总长和插入深度热电偶型号注...
