焊接变形收缩余量计算公式VIP免费

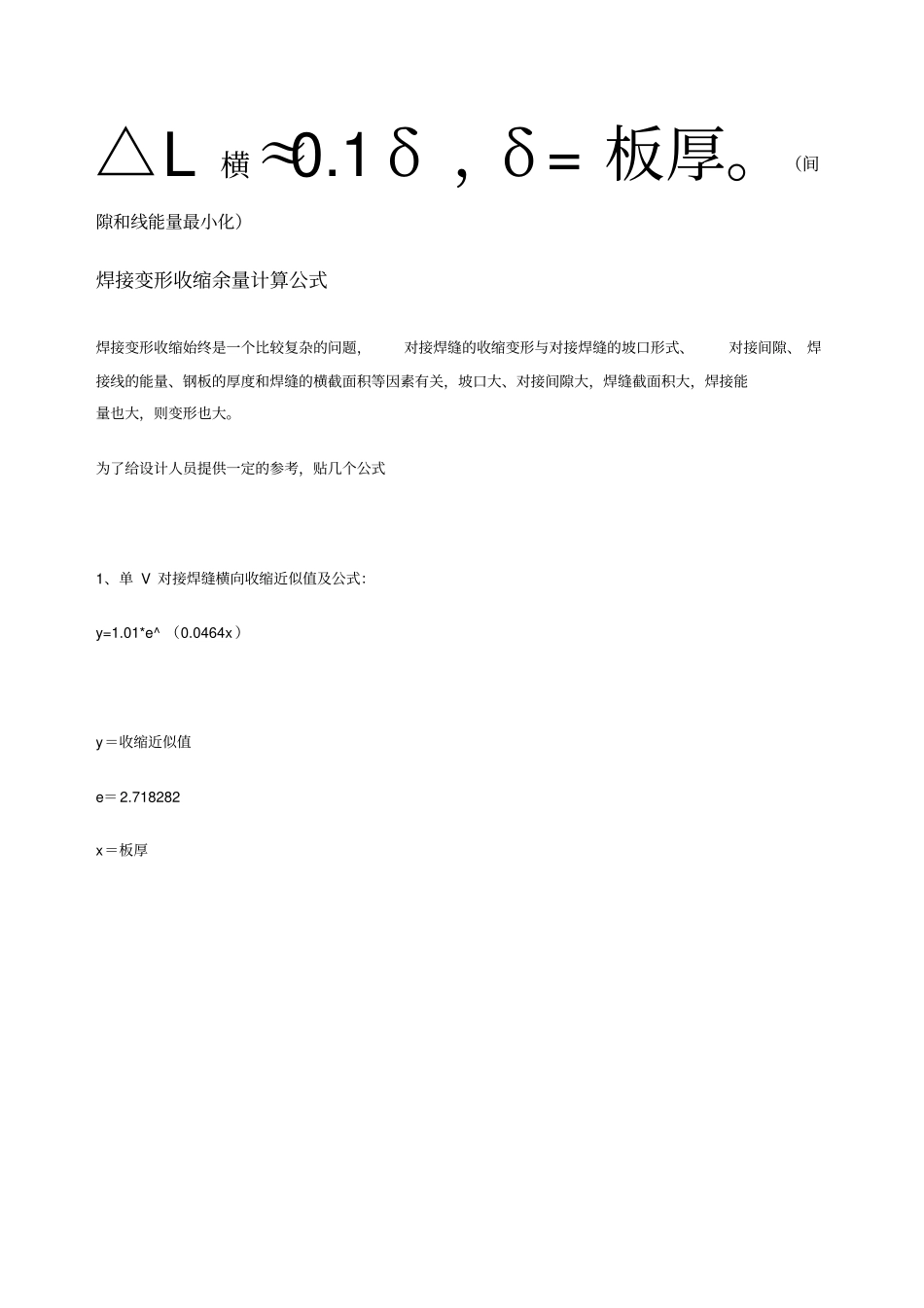

焊接变形收缩余量计算公式_第1页
1/15

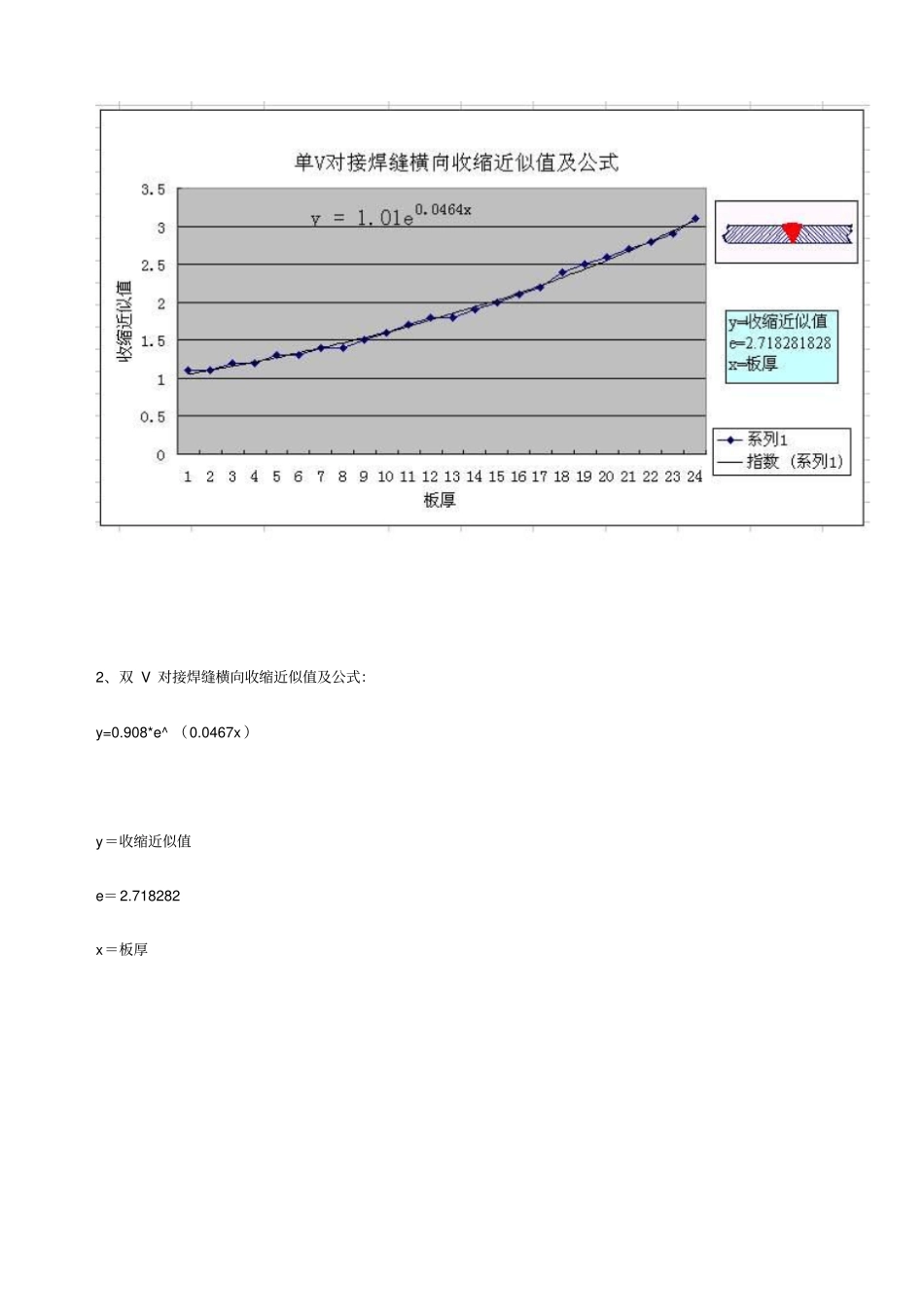

焊接变形收缩余量计算公式_第2页
2/15

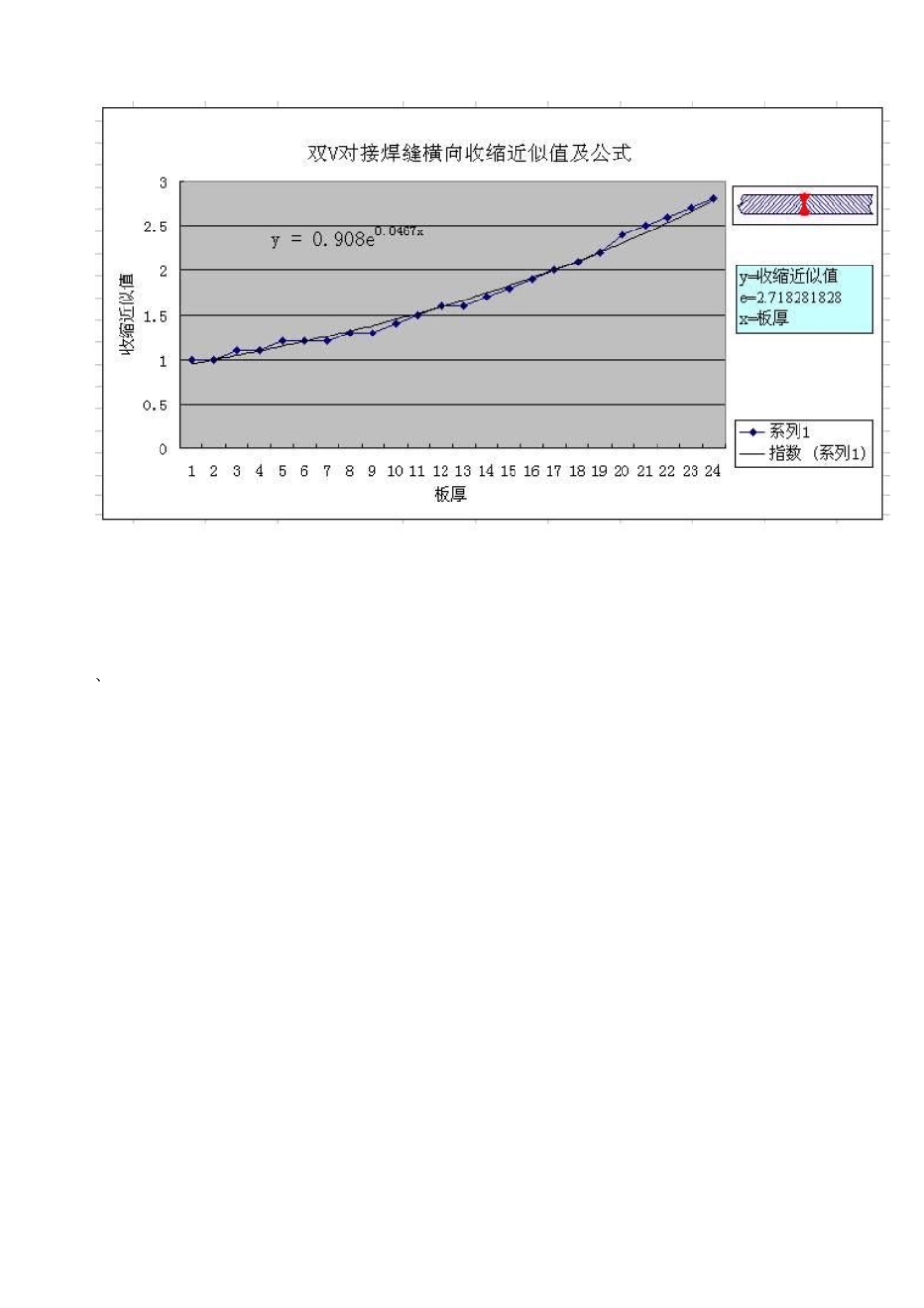

焊接变形收缩余量计算公式_第3页
3/15
△L横≈0.1δ,δ=板厚。(间隙和线能量最小化)焊接变形收缩余量计算公式焊接变形收缩始终是一个比较复杂的问题,对接焊缝的收缩变形与对接焊缝的坡口形式、对接间隙、焊接线的能量、钢板的厚度和焊缝的横截面积等因素有关,坡口大、对接间隙大,焊缝截面积大,焊接能量也大,则变形也大。为了给设计人员提供一定的参考,贴几个公式1、单V对接焊缝横向收缩近似值及公式:y=1.01*e^(0.0464x)y=收缩近似值e=2.718282x=板厚2、双V对接焊缝横向收缩近似值及公式:y=0.908*e^(0.0467x)y=收缩近似值e=2.718282x=板厚、4、5、6、1?试述焊接残余变形的种类。焊接过程中焊件产生的变形称为焊接变形。焊后,焊件残留的变形称为焊接残余变形。焊接残余变形有纵向收缩变形、横向收缩变形、角变形、弯曲变形、扭曲变形和波浪变形等共六种,见图1,其中焊缝的纵向收缩变形和横向收缩变形是基本的变形形式,在不同的焊件上,由于焊缝的数量和位置分布不同,这两种变形又可表现为其它几种不同形式的变形。2?焊件在什么情况下会产生纵向收缩变形?焊件焊后沿平行于焊缝长度方向上产生的收缩变形称为纵向收缩变形。当焊缝位于焊件的中性轴上或数条焊缝分布在相对中性轴的对称位置上,焊后焊件将产生纵向收缩变形,其焊缝位置见表1。焊缝的纵向收缩变形量随焊缝的长度、焊缝熔敷金属截面积的增加而增加,随焊件截面积的增加而减少,其近似值见表2。表2?焊缝纵向收缩变形量的近似值?(mm/m)对接焊缝连续角焊缝间断角焊缝0.15~0.30.2~0.40~0.1注:表中所表示的数据是在宽度大约为15倍板厚的焊缝区域中的纵向收缩变形量,适用于中等厚度的低碳钢板。3?试述焊缝的横向收缩变形量及其计算。焊件焊后在垂直于焊缝方向上发生的收缩变形称为横向收缩变形,横向收缩变形量随板厚的增加而增加。低碳钢对接接头、T形接头和搭接接头的横向收缩变形量,见表3、表4。对接接头横向收缩变形量的近似计算公式,见表5。表5?对接接头横向收缩变形量的近似计算公式坡口形式横向缩短量计算公式Y形双Y形△L横=0.1δ①+0.6△L横=0.1δ+0.4①δ——板厚(mm)。?当两板自由对接、焊缝不长、横向没有约束时,横向收缩变形量要比纵向的大得多。4?焊件在什么情况下会产生弯曲变形?如果焊件上的焊缝不位于焊件的中性轴上,并且相对于中性轴不对称(上下、左右),则焊后焊件将会产生弯曲变形。如果焊缝集中在中性轴下方(或下方焊缝较多)则焊件焊后将产生上拱弯曲变形;相反如果焊缝集中在中性轴上方(或上方焊缝较多),则焊件焊后将产生下凹弯曲变形。又如果焊件相对焊件中性轴左、右不对称,则焊后将产生旁弯,焊件产生弯曲变形的焊缝位置,见表6。5?试述焊件产生角变形的原因及其数值。焊接时,由于焊接区沿板材厚度方向不均匀的横向收缩而引起的回转变形称为角变形见图1b。产生角变形的原因是,焊缝的截面总是上宽下窄,因而横向收缩量在焊缝的厚度方向上分布不均匀,上面大、下面小,结果就形成了焊件的平面偏转,两侧向上翘起一个角度。电渣焊缝由于焊缝厚度均匀,所以焊后焊件基本上不产生角变形。有色金属和薄板,由于焊接过程中熔池承托不住焊件的重量,使两侧板下垂,结果会引起相反方向的角变形。低碳钢对接接头在自由状态下,焊后角变形的实验值,见表7。6?试述波浪变形和扭曲变形产生的原因。⑴波浪变形?焊后构件产生形似波浪的变形称为波浪变形。薄板对接焊后,存在于板中的内应力,在焊缝附近是拉应力,离开焊缝较远的两侧区域为压应力,如压应力较大,平板失去稳定就产生波浪变形,见图1d。此外,当焊件上的几条角焊缝靠得很近时,由每角焊缝所引起的角变形连贯在一起也会形成波浪变形,见图2。波浪变形通常产生在薄板结构中。⑵扭曲变形?构件焊后两端绕中性轴相反方向扭转一角度称为扭曲变形,见图1e。如果构件的角变形沿长度上分布不均匀和纵向有错边,则往往会产生扭曲变形。如图3a所示工字梁的四条角焊缝在定位焊后不采用适当夹具,按图3b所示的焊接方向(相邻焊缝反向)进行焊接,这时角变形沿着焊缝长度逐渐增大,使构件扭转,即构件扭转,即产生扭曲变形。7?如何利用合理的装配焊接顺序来...
