煤化验试题库题解VIP免费

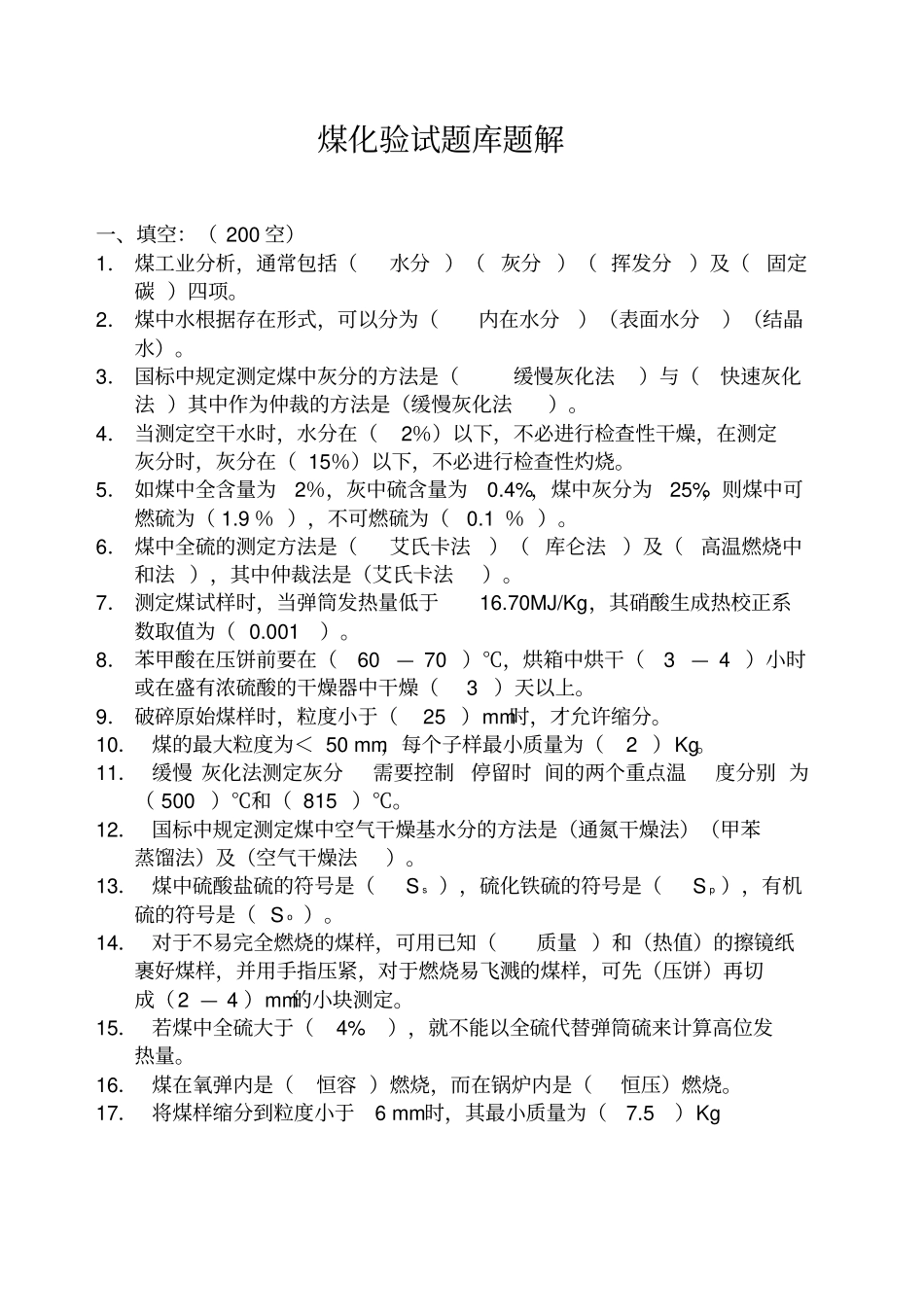

煤化验试题库题解一、填空：（200空）1．煤工业分析，通常包括（水分）（灰分）（挥发分）及（固定碳）四项。2．煤中水根据存在形式，可以分为（内在水分）（表面水分）（结晶水）。3．国标中规定测定煤中灰分的方法是（缓慢灰化法）与（快速灰化法）其中作为仲裁的方法是（缓慢灰化法）。4．当测定空干水时，水分在（2％）以下，不必进行检查性干燥，在测定灰分时，灰分在（15％）以下，不必进行检查性灼烧。5．如煤中全含量为2％，灰中硫含量为0.4%，煤中灰分为25%，则煤中可燃硫为（1.9％），不可燃硫为（0.1％）。6．煤中全硫的测定方法是（艾氏卡法）（库仑法）及（高温燃烧中和法），其中仲裁法是（艾氏卡法）。7．测定煤试样时，当弹筒发热量低于16.70MJ/Kg，其硝酸生成热校正系数取值为（0.001）。8．苯甲酸在压饼前要在（60—70）℃，烘箱中烘干（3—4）小时或在盛有浓硫酸的干燥器中干燥（3）天以上。9．破碎原始煤样时，粒度小于（25）mm时，才允许缩分。10．煤的最大粒度为＜50mm，每个子样最小质量为（2）Kg。11．缓慢灰化法测定灰分需要控制停留时间的两个重点温度分别为（500）℃和（815）℃。12．国标中规定测定煤中空气干燥基水分的方法是（通氮干燥法）（甲苯蒸馏法）及（空气干燥法）。13．煤中硫酸盐硫的符号是（Ss），硫化铁硫的符号是（Sp），有机硫的符号是（So）。14．对于不易完全燃烧的煤样，可用已知（质量）和（热值）的擦镜纸裹好煤样，并用手指压紧，对于燃烧易飞溅的煤样，可先（压饼）再切成（2—4）mm的小块测定。15．若煤中全硫大于（4%），就不能以全硫代替弹筒硫来计算高位发热量。16．煤在氧弹内是（恒容）燃烧，而在锅炉内是（恒压）燃烧。17．将煤样缩分到粒度小于6mm时，其最小质量为（7.5）Kg18．煤堆上采样时，按规定子样数目均匀分布在顶、腰、底部位，除去（0.2）m表层煤，然后采样，在火车顶部采样时，先挖到表层煤下（0.4）m后采取。19．测热中对硝酸生成热的校正系数（α）是根据（弹筒热值）确定的。20．商品煤存查煤样，从（报出结果）之日起，一般应保存（2个月）。21．热容量标定值的有效期为（三个月）。超过此期限应进行复查。标定时用（苯甲酸）标定。22．煤灰熔融性测定过程中需要记录四个温度，分别为（变形温度）（软化温度）（半球温度）（流动温度）。23．煤的（外在水分）和（内在水分）的总和称为全水分。24．煤在（900±10℃）的温度下，隔绝空气加热（7）分钟，以失去的质量占煤量的百分率，减去煤样的（水分）后，即为挥发分。25．挥发分的焦渣特征是：（粉状）（粘着）（弱粘结）（不熔融粘结）（不膨胀熔融粘结）（微膨胀熔融粘结）（膨胀熔融粘结）（强膨胀熔融粘结）。26．煤的元素分析包括（碳）（氢）（氧）（氮）（硫）。27．影响煤灰熔融性温度的因素有（粒度大小）（升温速度）（气氛性质）（角锥托板的材质）（主观因素）。28．煤质试验方法的精密度以（重复性）和（再现性）来表示。29．煤中矿物质来源有三：一是（原生矿物质）二是（次生矿物质）三是（外来矿物质）。30．造成影响灰分测定结果的主要因素有：（黄铁矿氧化程度）（碳酸盐分解程度）（灰中固定的硫的多少）。31．影响挥发分测定结果的主要因素是（加热温度）（加热时间）（加热速度）。32．低位发热量是由（高位发热量）减去（水的气化潜热）后得到的发热量。33．氧弹量热法的基本原理是：将一定量的试样放在充有（过量氧气）的氧弹内燃烧，放出的热量被一定量的（水）吸收。根据水温的（升高）来计算试样的发热量。34．子样数取决于（干燥基灰分）子样质量取决于（粒度大小）。35．误差分为（系统误差）（随机误差）（过失误差）。36．灰分测定方法用（缓慢灰化法）和（快速灰化法）（缓慢灰化法）为仲裁法。（快速灰化法）作为例常分析法。37．煤质分析中常用的“基”有（收到基）（空气干燥基）（干燥基）（干燥无灰基）（干燥无矿物质基）。其符号分别为（ar）（ad）（d）（daf）(dmmf）。38．填写新的试验项目符号：全水分（Mt）外在水分（Mf）内在水分（Minh）收到基水分（Mar）空气干燥基水分（Mad）弹筒发热量（Qb）高位发热量...
