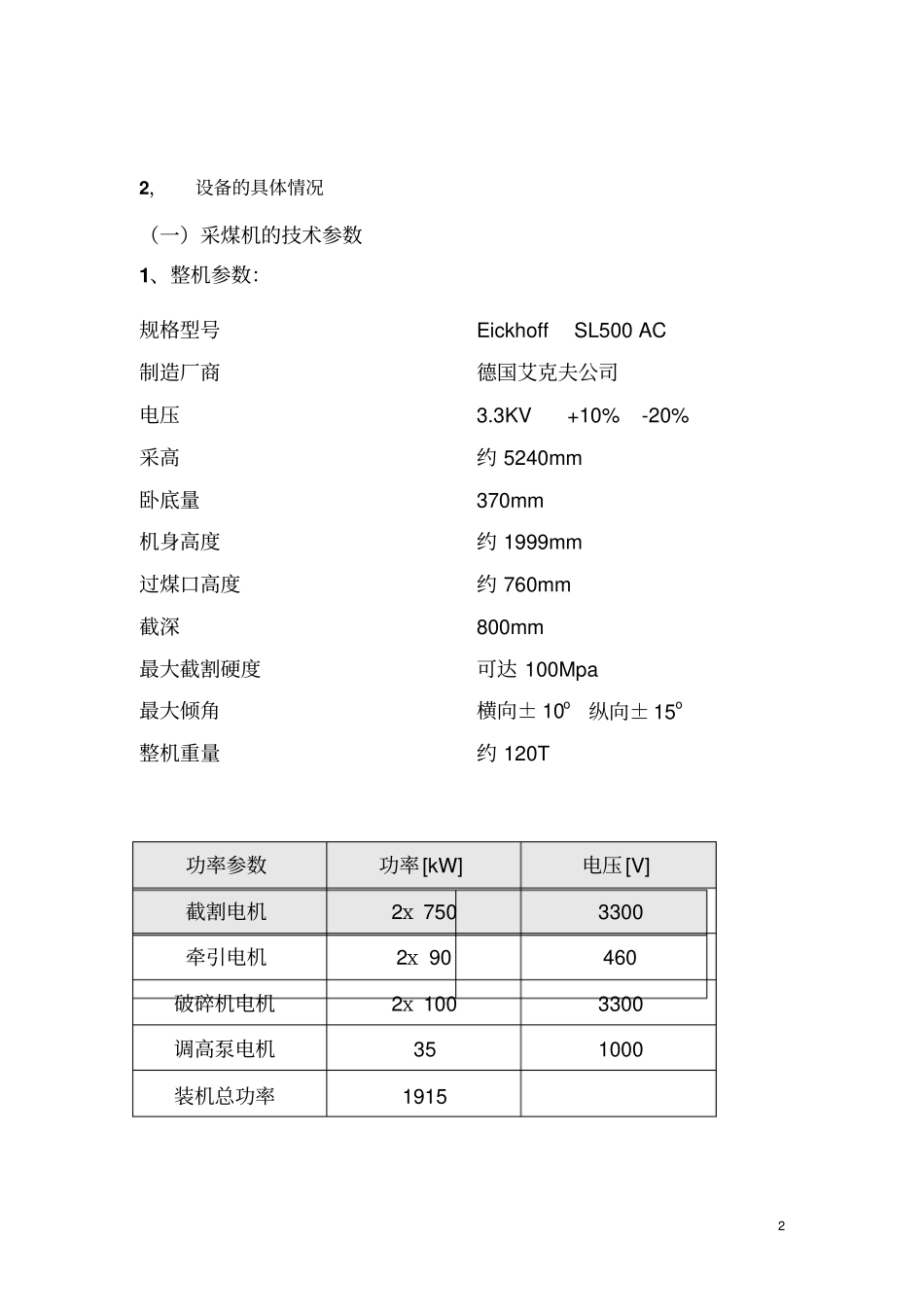

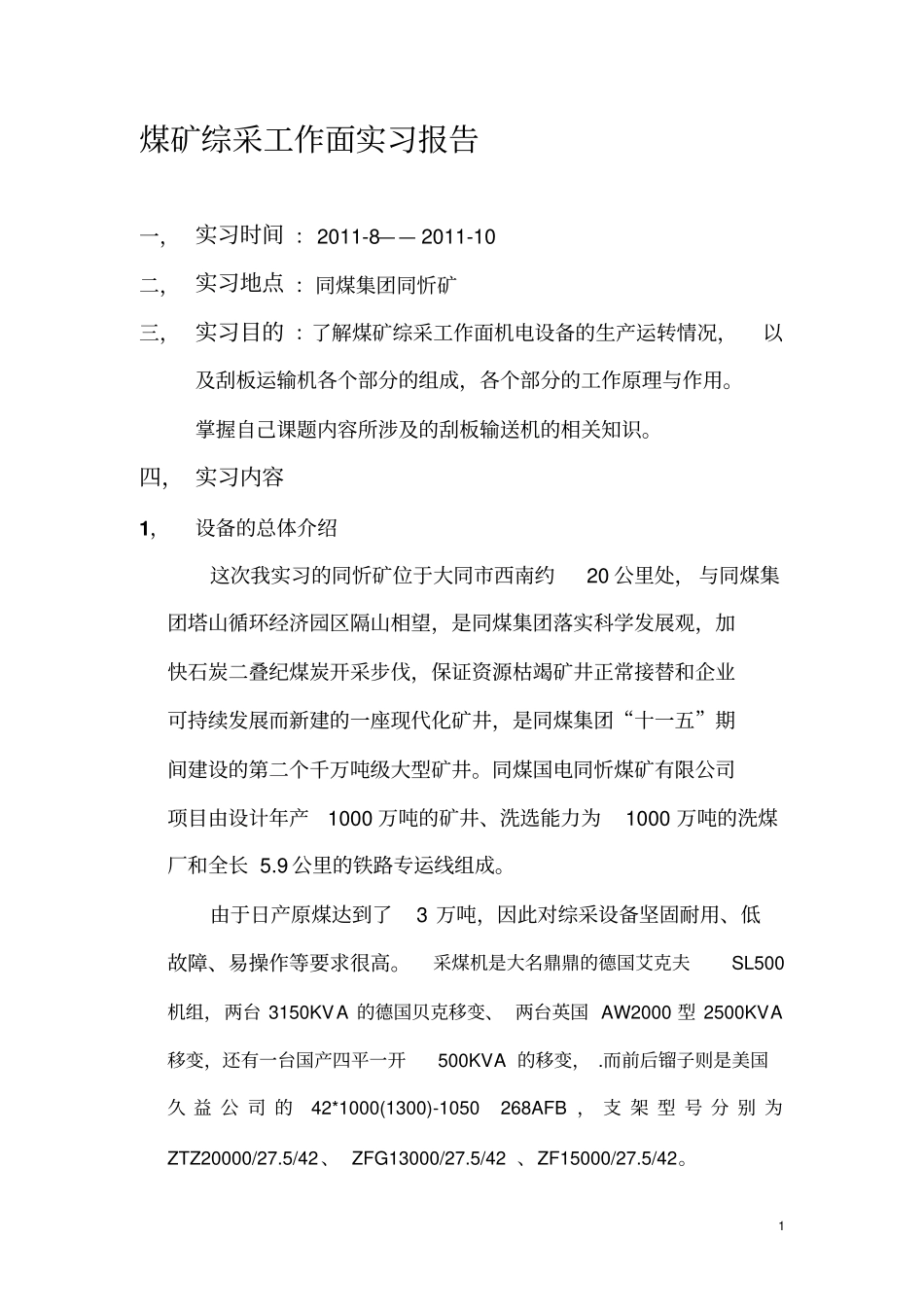

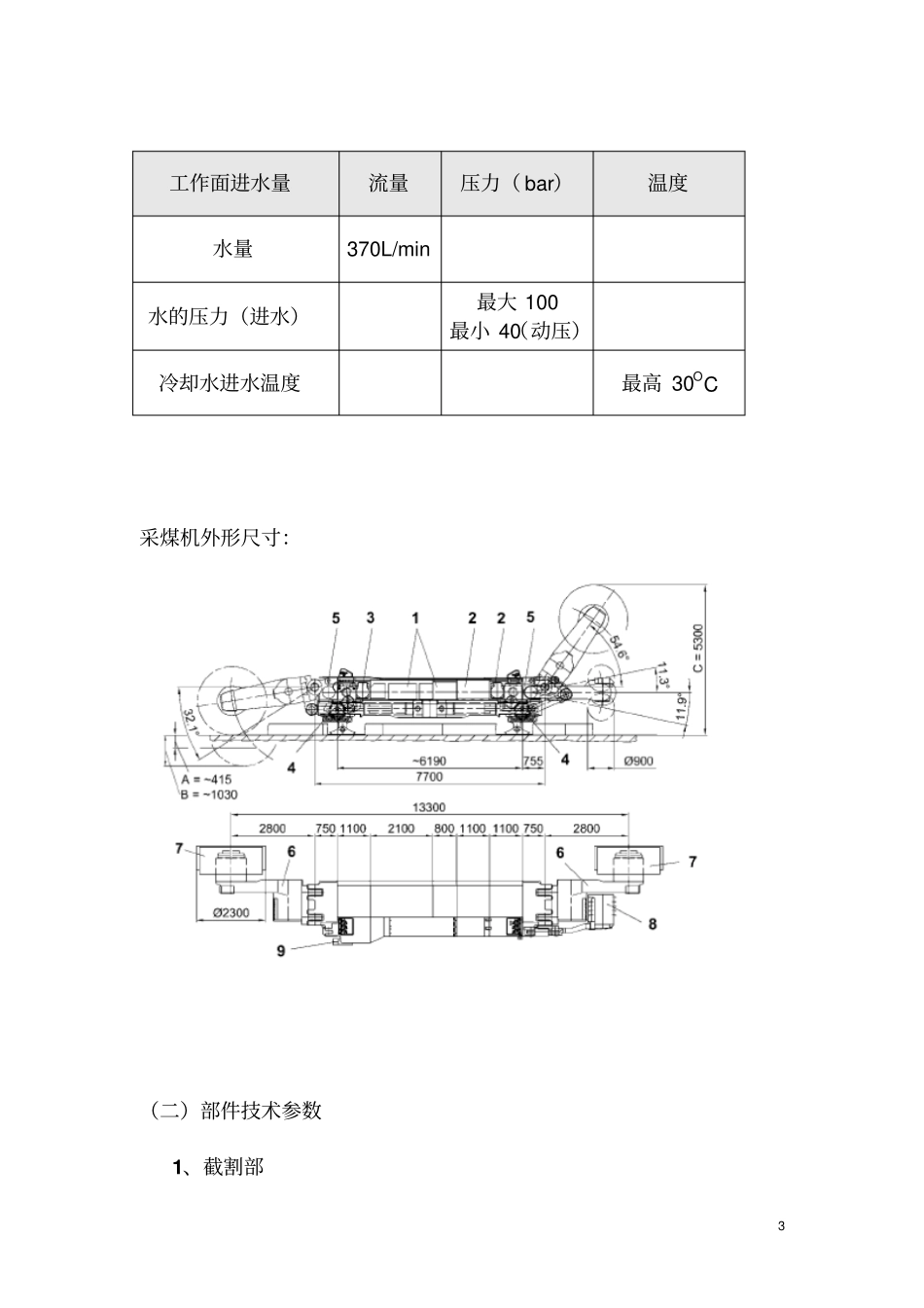

1煤矿综采工作面实习报告一，实习时间：2011-8——2011-10二，实习地点：同煤集团同忻矿三，实习目的：了解煤矿综采工作面机电设备的生产运转情况，以及刮板运输机各个部分的组成，各个部分的工作原理与作用。掌握自己课题内容所涉及的刮板输送机的相关知识。四，实习内容1，设备的总体介绍这次我实习的同忻矿位于大同市西南约20公里处，与同煤集团塔山循环经济园区隔山相望，是同煤集团落实科学发展观，加快石炭二叠纪煤炭开采步伐，保证资源枯竭矿井正常接替和企业可持续发展而新建的一座现代化矿井，是同煤集团“十一五”期间建设的第二个千万吨级大型矿井。同煤国电同忻煤矿有限公司项目由设计年产1000万吨的矿井、洗选能力为1000万吨的洗煤厂和全长5.9公里的铁路专运线组成。由于日产原煤达到了3万吨，因此对综采设备坚固耐用、低故障、易操作等要求很高。采煤机是大名鼎鼎的德国艾克夫SL500机组，两台3150KVA的德国贝克移变、两台英国AW2000型2500KVA移变，还有一台国产四平一开500KVA的移变，.而前后镏子则是美国久益公司的42*1000(1300)-1050268AFB，支架型号分别为ZTZ20000/27.5/42、ZFG13000/27.5/42、ZF15000/27.5/42。22，设备的具体情况（一）采煤机的技术参数1、整机参数：规格型号EickhoffSL500AC制造厂商德国艾克夫公司电压3.3KV+10%-20%采高约5240mm卧底量370mm机身高度约1999mm过煤口高度约760mm截深800mm最大截割硬度可达100Mpa最大倾角横向±10o纵向±15o整机重量约120T功率参数功率[kW]电压[V]截割电机2х7503300牵引电机2х90460破碎机电机2х1003300调高泵电机351000装机总功率19153采煤机外形尺寸：（二）部件技术参数1、截割部工作面进水量流量压力（bar）温度水量370L/min水的压力（进水）最大100最小40（动压）冷却水进水温度最高30OC4摇臂摇臂形式直摇臂摇臂长度2800mm行星齿轮箱?1000mm齿轮传动比I=63.6重量（不包括摇臂托架和载割电机）1100kg滚筒直径?2300mm滚筒宽度900mm滚筒转速23r/min摇臂摆角+25.3°；-20.5°截割电机机型交流电、隔爆、水冷却功率2×750kw频率50Hz转速1480r/min电压3300V电流150A最低冷却水量30L/min、牵引部牵引电机型号交流电机、隔爆、水冷却功率90kW额定转速1477min-1最大转速3535min-15额定电压460V额定电流153A最小冷却水量在最高30°C时，10l/min重量750kg（三）、42X1000X268AFC2X1050KW前刮板输送机规格型号：42X1000X268AFC2X1050KWTTT制造厂商：美国JOY公司产地：美国运输能力2500t/h设计长度250m铺设长度200m中部槽长度1750mm中部槽结构特点铸造槽邦，铸焊接型式中部槽联接方式哑铃销链环规格42×146mm供电电压3.3kV供电频率50Hz总装机功率2x1050kW卸载方式端卸软启动方式TTT驱动装置的布置方式平行布置冷却方式水冷6（四）、42X1250X268AFC2X1050KWTTT后刮板输送机规格型号：42X1250X268AFC2X1050KWTTT制造厂商：美国JOY公司产地：美国运输能力3000t/h设计长度250m铺设长度200m中部槽长度1750mm中部槽结构特点铸造槽邦，铸焊接型式中部槽联接方式哑铃销链环规格42×146mm供电电压3.3kV供电频率50Hz总装机功率2x1050kW卸载方式端卸软启动方式TTT驱动装置的布置方式平行布置冷却方式水冷（五）、42X13501X600KW型转载机7规格型号42X13501X600KW制造厂商：美国JOY公司产地：美国转载能力3500t/h；铺设长度约38m链速2.105m/s刮板间距584mm适应的工作面倾角±10°适应的工作面走向倾角±6°中部槽结构特点铸焊接型式中部槽联接方式哑铃销，螺栓连接供电电压/允许波动范围3.3Kv±10%供电频率50Hz装机功率600kW与胶带机有效搭接长度3.5m机头最大外形尺寸（宽х高）2833х2868mm重量163000kg；自移尾39500kg驱动装置的布置方式平行布置偶合器VOITH750冷却方式水冷转载机自移装置美国JOY公司（六）、1X400KW型破碎机8规格型号1X400KW制造厂商：美国JOY公司产地：美国破碎能力4250t/h供电电压3.3Kv总装机功率400kW偶合器VOITH650（七）、Matilda皮带自移机尾规格型号Matilda制造厂商：美国JOY公司产地：美国适应胶带宽度1400mm与胶带机的搭接方式滑靴式皮带机回带装置与胶带机的有效搭接长度3500mm回转滚筒直径610mm压带滚...
