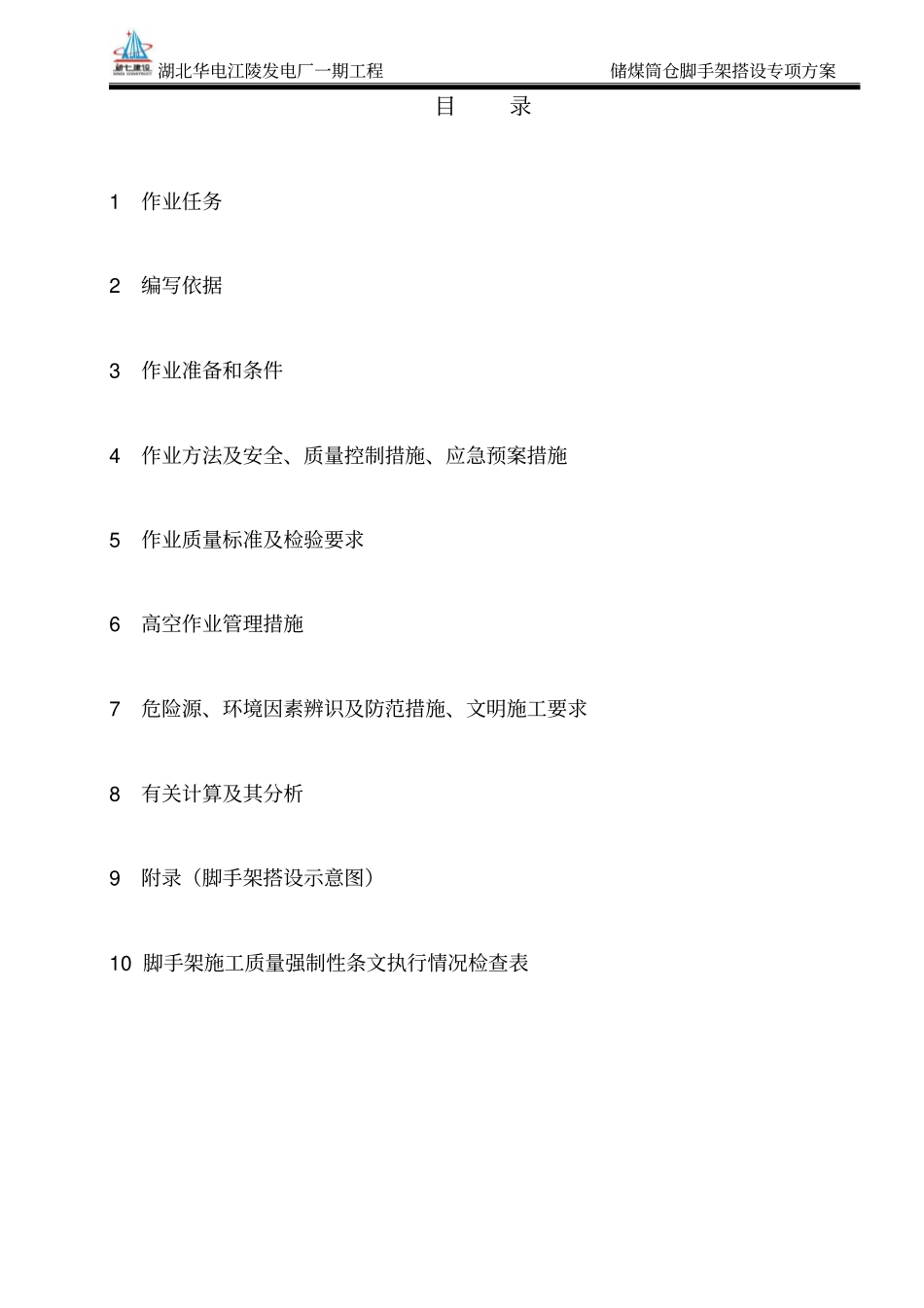

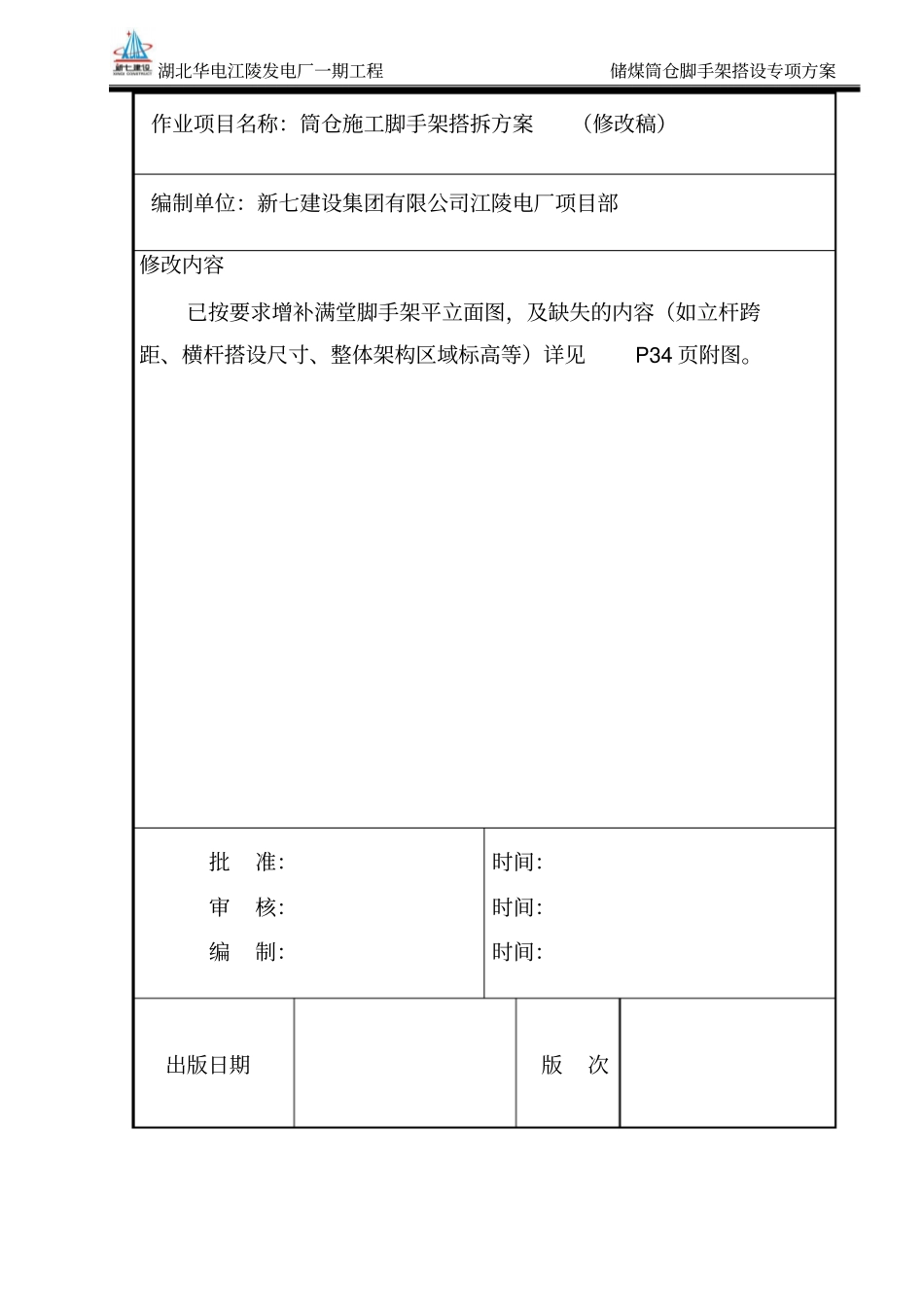

湖北华电江陵发电厂一期工程储煤筒仓脚手架搭设专项方案作业项目名称：筒仓施工脚手架搭拆方案（修改稿）编制单位：新七建设集团有限公司江陵电厂项目部修改内容已按要求增补满堂脚手架平立面图，及缺失的内容（如立杆跨距、横杆搭设尺寸、整体架构区域标高等）详见P34页附图。批准：审核：编制：时间：时间：时间：出版日期版次湖北华电江陵发电厂一期工程储煤筒仓脚手架搭设专项方案目录1作业任务2编写依据3作业准备和条件4作业方法及安全、质量控制措施、应急预案措施5作业质量标准及检验要求6高空作业管理措施7危险源、环境因素辨识及防范措施、文明施工要求8有关计算及其分析9附录（脚手架搭设示意图）10脚手架施工质量强制性条文执行情况检查表湖北华电江陵发电厂一期工程储煤筒仓脚手架搭设专项方案1筒仓施工脚手架搭拆方案1.作业任务1.1工程概况煤筒仓位于厂区南侧，西连#3转运站，东连碎煤机室，本次施工的煤筒仓共计三个，为钢筋混凝土筒体结构。煤筒仓上部筒体顶标高为+41m，筒体外径为19m，内径为18m，筒壁厚度为0.5m，混凝土强度等级为C40。煤筒仓上部结构施工外模板采用1.8330.915m型大模，12mm厚模板，施工方法采用翻模施工，内外配2套模板，施工时筒外需搭设双排脚手架。根据中南电力设计院提供的煤筒仓上部结构及电子版图纸，筒体施工外双排架搭设高度将达到42m，据此编制本次作业的脚手架搭拆专项方案。1.2作业项目范围煤筒仓上部结构施工脚手架搭拆方案。筒仓内搭设满堂脚手架。1.3工程量主要工程量清单序号名称单位数量备注外双排架搭、拆m27600满堂脚手架搭、拆m3240001.4工期要求脚手架搭、拆进度应满足煤筒仓结构施工进度。2.编写依据《工程建设标准强制性条文（电力工程部分）2011版》；《工程建设标准强制性条文（房屋建筑部分）2013版》；《建筑施工安全检查标准》（JGJ59-2011）；《火电施工质量验收及评价规程》DL/T5210.1-2012；《电力建设安全工作规程（第1部分：火力发电厂）》（DL5009.1-2014）；《建筑施工安全技术统一规范》（GB50870-2013）；《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；《建筑机械使用安全技术规程》JGJ33-2012《施工现场临时用电安全技术规程》JGJ46-2005《建筑施工模板安全技术规程》JGJ162-2008《煤筒仓上部结构施工图》部分图（电子版）；3.作业准备和条件3.1技术准备湖北华电江陵发电厂一期工程储煤筒仓脚手架搭设专项方案23.1.1熟悉和审查施工图纸，组织图纸会审；由技术负责人组织技术人员认真审图，作好图纸会审的前期工作，针对有关施工技术和图纸存在的问题作好记录。3.1.2组织施工人员进行技术交底，明确技术要求，严格按作业指导书施工。3.1.3对特殊作业人员做好岗前培训交底工作，并做到持证上岗。3.2作业人员3.2.1作业人员配置序号工种数量要求备注施工员1人持证上岗技术员1人质检员1人持证上岗材料员1人安全员1人持证上岗架子工10人持证上岗电工1人持证上岗普工5人焊工1人持证上岗起重工1人持证上岗指挥工1人持证上岗3.2.2人员分工单项技术员全面负责单项工程技术策划、施工质量监督及现场管理调度工作；材料员负责施工用材料的采购、进场及检验工作；电工负责用电设备的维护和用电安全防护工作；施工人员要严守操作工序，把好质量关，遵守现场安全文明施工管理规定，听从指挥，服从管理。3.3材料、设备准备脚手架钢管应采用现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3091中规定的Q235普通钢管；钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。脚手架钢管采用Φ48.333.6钢管。不得使用有严重锈蚀、弯曲、压扁及裂纹的钢管。扣件应采用可锻铸铁，扣件在螺栓拧紧扭力矩达到65N2m时，不得发生破坏。木脚手板材质应符合现行国家标准《木结构设计规范》GB50005中IIa级材质的规定。脚手板厚度不小于50mm；材质为松木板；宽度为200mm；长度6米，严禁使用腐朽、扭曲、破裂或有大横透节及多节疤的脚手板，据板两端80mm处应用8#-10#镀锌铁丝箍绕3圈用铁皮钉牢。可调托撑螺杆外径不得小于32mm，直径与螺距应符合现行国家标准《梯型螺纹》GB/T5796...
