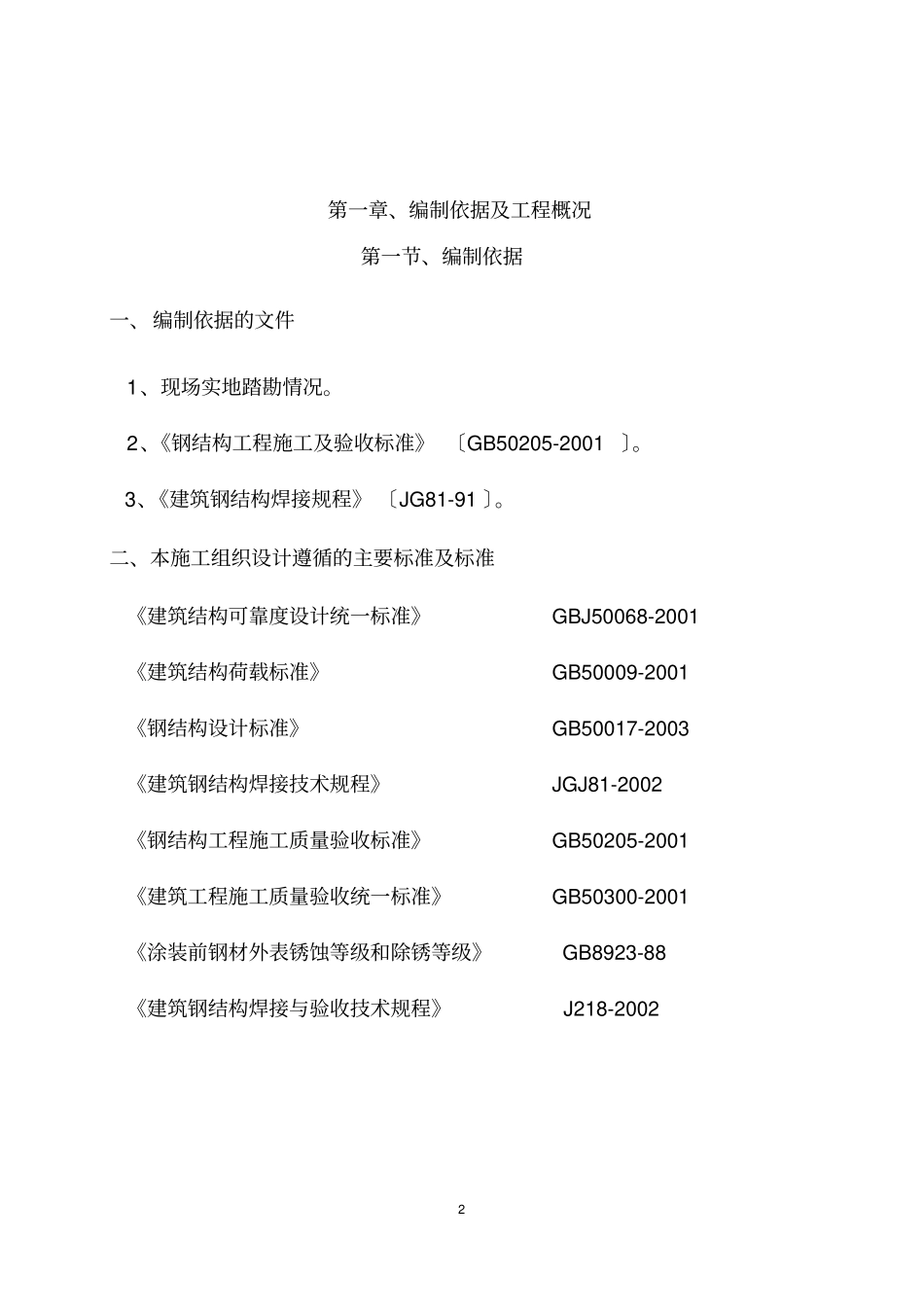

1百花、新华、成华等房产非机动车棚及强电线路改造工程施工方案编辑：审批：四川了凡景观建筑2016年12月2第一章、编制依据及工程概况第一节、编制依据一、编制依据的文件1、现场实地踏勘情况。2、《钢结构工程施工及验收标准》〔GB50205-2001〕。3、《建筑钢结构焊接规程》〔JG81-91〕。二、本施工组织设计遵循的主要标准及标准《建筑结构可靠度设计统一标准》GBJ50068-2001《建筑结构荷载标准》GB50009-2001《钢结构设计标准》GB50017-2003《建筑钢结构焊接技术规程》JGJ81-2002《钢结构工程施工质量验收标准》GB50205-2001《建筑工程施工质量验收统一标准》GB50300-2001《涂装前钢材外表锈蚀等级和除锈等级》GB8923-88《建筑钢结构焊接与验收技术规程》J218-20023第二节、工程概况一、工程总体概况1、工程名称：百花、新华、成华等房产非机动车棚及强电线路改造工程2、施工单位：四川了凡景观建筑3、工程地点：成都市少陵路燃气公司宿舍4、建设规模：钢结构彩钢车棚建筑面积为约1466m2；总一层，建筑高度为m5、施工范围：加工制作、安装、原来生活垃圾清运、墙面油漆、灯具安装、零星修补等工作内容。4第二章、施工方案第一节、材料供给一、结构材料的选用1、车棚钢结构所用钢材规格：梁为50*50*4镀锌矩管,檩条为50*50*4镀锌矩管、Φ20圆钢，车棚顶所需材料为单层彩钢瓦。钢材均为镀锌材料要求具有抗拉强度、伸长率、屈服强度和硫、磷、碳含量的合格保证及冷弯试验的合格保证。2、焊接材料本工程中所用的焊条、焊丝、焊剂，其熔敷金属的屈服强度、延伸率、极限强度及冲击韧性等均应与主体金属相适应，当不同强度的钢材焊接时，可采用低强度钢材相适应的焊接材料。由焊接材料和焊接工序所形成的焊缝，其机械性能应不低于原构件的等级。手工焊接用焊条的质量标准应符合《碳钢焊条》GB/T5117或《低合金钢焊条》GB/T5118的规定；对于Q235钢钢宜采用E43型焊条。二、材料进场及保管1、合理安排材料进场，进场后及时验收，材料摆放有序。在确保主材的同时，保证安全防护措施材料的及时采购、发放、使用。52、本施工现场内的各种材料，根据材料性能妥善保管，采取有效的防雨、防晒、防潮、防火、防损坏等措施，易燃、易爆危险品和贵重物品要专库专管，建立严格的材料管理制度。3、因本项目为危险改造项目，切项目处于居民区，对材料的堆放提出了更高的要求，为了方便材料的进场也能更好的不对小区汽车造成损坏，请建设单位协调物业及居民汽车不要听在大门到施工场地路段上，保证有四米的通道。第二节、加工制作一、加工制作内容概况本工程车棚钢结构构件加工主要包括：焊接钢制、钢梁、屋架檩条。二、钢结构构件加工制作方案本车棚钢结构工程制作的重点主要在于屋架檩条。考虑本工程的重要性，在生产过程中有一些不可见的因素，加工制作必须满足施工方安装的需求为前提。为保证钢结构构件加工任务的顺利实现，首先原材料的检验必须按照本工程技术要求文件的规定严格控制。其次是制作前对工人焊接操作技能进行一次培训及综合考核，以到达熟能生巧的目的，并对即将投入本工程施工的设备进行一次全方位的检修，以提高构件机械化加工精度；来保证加工产品的质量；到达业主要求。本工程钢结构6加工组织方案如下：1、加工制作管理体系加工制作，由项目负责人对公司生产、设备材料供给质管等部门进行综合协调和控制，根据综合计划按工艺特点要求对钢结构构件进行加工制作。2、加工管理和保证措施本工程构件在制作过程，有以下几个特点：⑴、工程要求生产、制作、加工中随时满足业主要求，满足现场安装要求，确保质量。⑵、焊接、涂装质量要求高，必须采用合适的焊接方法，制定科学合理的焊接工艺，焊接人员操作能力应十分熟练。第三章、现场安装方案第一节、施工焊接与质量控制一、焊接质量控制要求：1、所有构件的拼接节点均为等强连接，采用坡口全熔透焊。2、支座连接节点处，杆件、板件的焊接采用坡口全熔透焊。3、焊接顺序的选择应注意：使焊接变形和收缩量最小；使焊接过程中加热量平衡；收缩量大的部位先焊；收缩量小的部位后焊；尽量采7用对称焊法。4、在中厚板〔20mm以上〕的焊接中，应...
