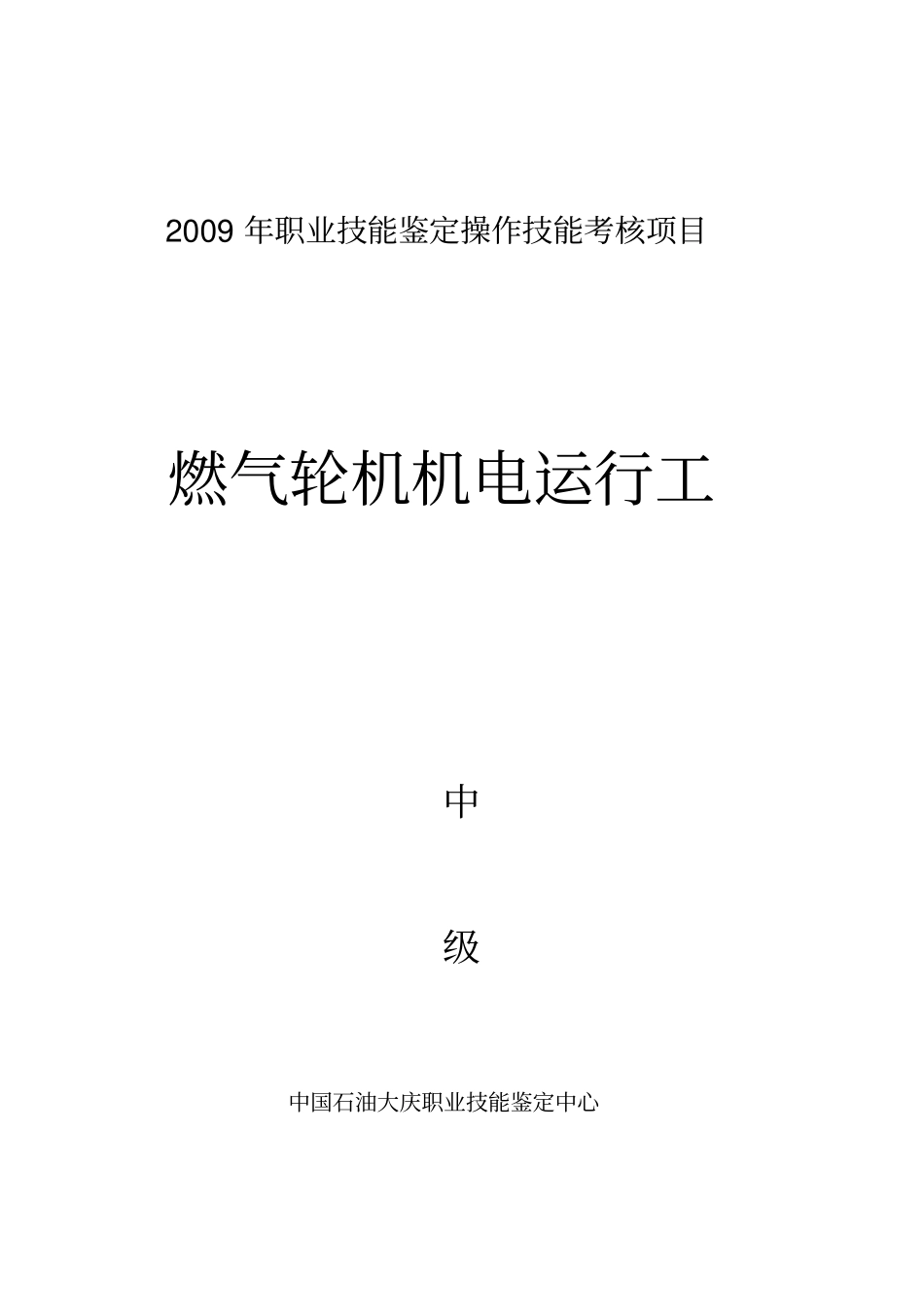

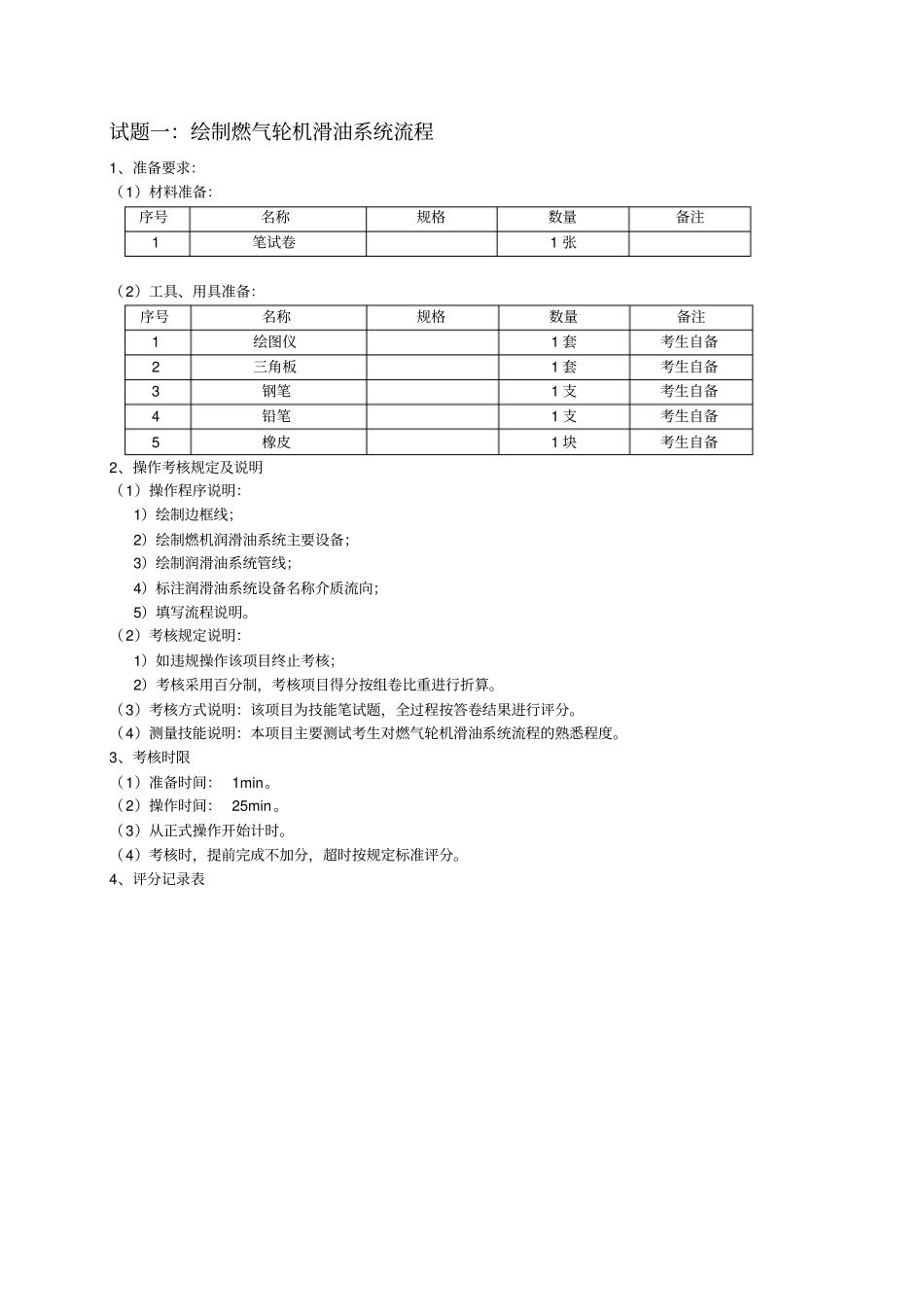

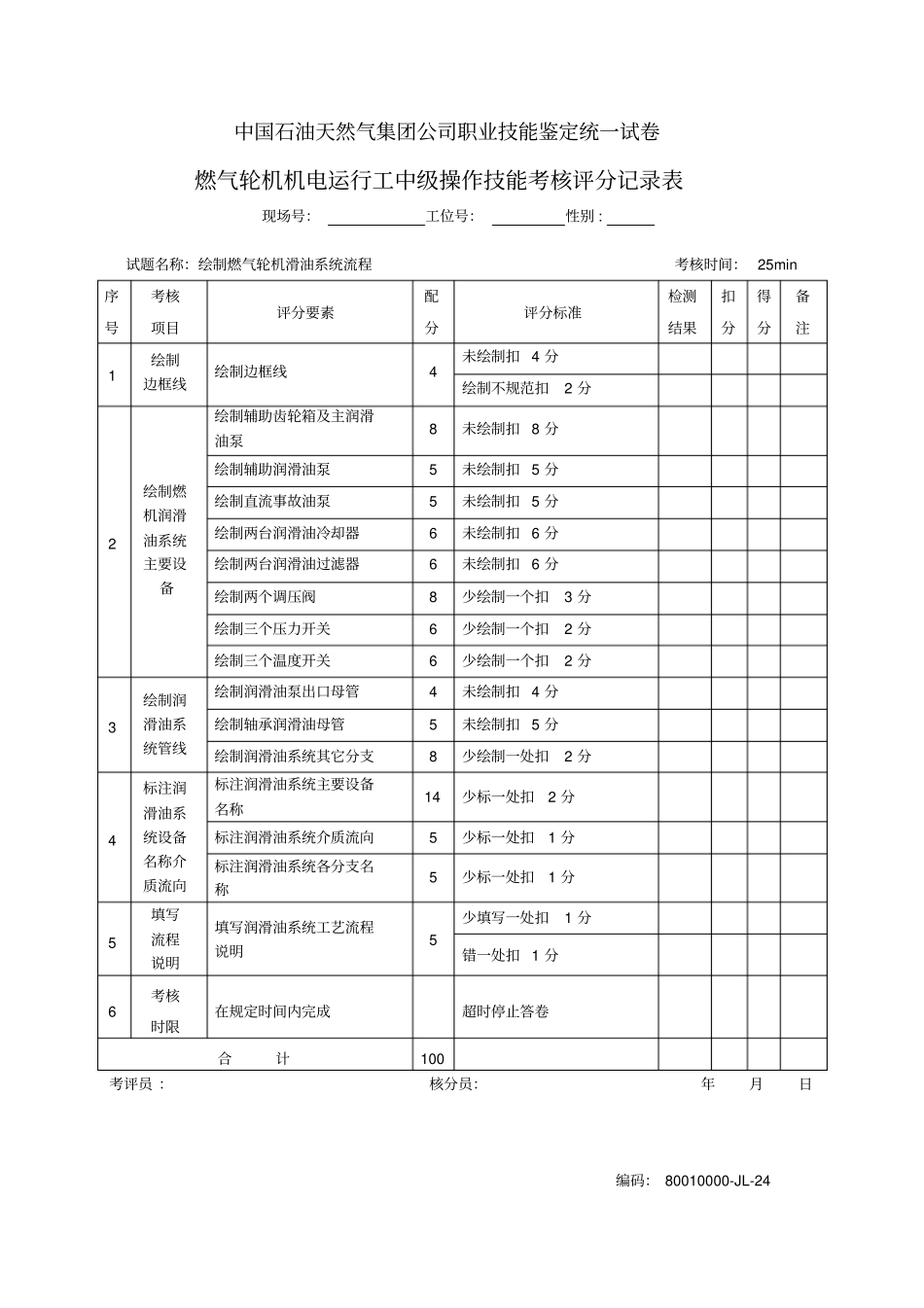

2009年职业技能鉴定操作技能考核项目燃气轮机机电运行工中级中国石油大庆职业技能鉴定中心试题一：绘制燃气轮机滑油系统流程1、准备要求：（1）材料准备：序号名称规格数量备注1笔试卷1张（2）工具、用具准备：序号名称规格数量备注1绘图仪1套考生自备2三角板1套考生自备3钢笔1支考生自备4铅笔1支考生自备5橡皮1块考生自备2、操作考核规定及说明（1）操作程序说明：1）绘制边框线；2）绘制燃机润滑油系统主要设备；3）绘制润滑油系统管线；4）标注润滑油系统设备名称介质流向；5）填写流程说明。（2）考核规定说明：1）如违规操作该项目终止考核；2）考核采用百分制，考核项目得分按组卷比重进行折算。（3）考核方式说明：该项目为技能笔试题，全过程按答卷结果进行评分。（4）测量技能说明：本项目主要测试考生对燃气轮机滑油系统流程的熟悉程度。3、考核时限（1）准备时间：1min。（2）操作时间：25min。（3）从正式操作开始计时。（4）考核时，提前完成不加分，超时按规定标准评分。4、评分记录表中国石油天然气集团公司职业技能鉴定统一试卷燃气轮机机电运行工中级操作技能考核评分记录表现场号：工位号：性别:试题名称：绘制燃气轮机滑油系统流程考核时间：25min序号考核项目评分要素配分评分标准检测结果扣分得分备注1绘制边框线绘制边框线4未绘制扣4分绘制不规范扣2分2绘制燃机润滑油系统主要设备绘制辅助齿轮箱及主润滑油泵8未绘制扣8分绘制辅助润滑油泵5未绘制扣5分绘制直流事故油泵5未绘制扣5分绘制两台润滑油冷却器6未绘制扣6分绘制两台润滑油过滤器6未绘制扣6分绘制两个调压阀8少绘制一个扣3分绘制三个压力开关6少绘制一个扣2分绘制三个温度开关6少绘制一个扣2分3绘制润滑油系统管线绘制润滑油泵出口母管4未绘制扣4分绘制轴承润滑油母管5未绘制扣5分绘制润滑油系统其它分支8少绘制一处扣2分4标注润滑油系统设备名称介质流向标注润滑油系统主要设备名称14少标一处扣2分标注润滑油系统介质流向5少标一处扣1分标注润滑油系统各分支名称5少标一处扣1分5填写流程说明填写润滑油系统工艺流程说明5少填写一处扣1分错一处扣1分6考核时限在规定时间内完成超时停止答卷合计100考评员：核分员：年月日编码：80010000-JL-24附：润滑油系统工艺流程图及说明润滑油系统流程说明：(1)在机组正常运行时，机组所需要的润滑油是由主油泵供给的。(2)主油泵有辅助齿轮箱驱动，经过浸在主润滑油箱中的油滤，从主油箱中抽油，并使油增压。来自主油泵经调压阀调压后进入泵出口母管。(3)具有一定压力润滑油流经润滑油冷却器和润滑油过滤器。经冷却、过滤后润滑油分为三路：①去跳闸油系统；②去进口导叶系统；③经节流孔板进入轴承润滑油母管。（4）经调压后分成三个支路：①去起动设备（OR-2）；②去液压供给系统（OR-3,OR-1）；③去附属传动机构、辅助齿轮箱及机组各轴承。（5）其中，辅助润滑油泵在燃气轮机启动过程、停运过程和主油泵出力不足的情况下投入使用。直流事故油泵主要用于停机过程中，失去交流电或辅助油泵不能投入、不能维持正常油压的情况进投入使用。试题二：绘制燃气轮机液压油系统流程1、准备要求：（1）材料准备：序号名称规格数量备注1笔试卷1张（2）工具、用具准备：序号名称规格数量备注1绘图仪1套考生自备2三角板1套考生自备3钢笔1支考生自备4铅笔1支考生自备5橡皮1块考生自备2、操作考核规定及说明（1）操作程序说明：1）绘制边框线；2）绘制液压油系统主要设备；3）绘制液压油系统管线；4）标注液压油系统设备名称及介质流向；5）填写流程说明。（2）考核规定说明：1）如违规操作该项目终止考核；2）考核采用百分制，考核项目得分按组卷比重进行折算。（3）考核方式说明：该项目为技能笔试试题，全过程按卷面结果进行评分。（4）测量技能说明：本项目主要测试考生对燃气轮机液压油系统流程的熟悉程度。3、考核时限（1）准备时间：1min。（2）操作时间：25min。（3）从正式操作开始计时。（4）考核时，提前完成不加分，超时按规定标准评分。4、评分记录表中国石油天然气集团公司职业技能鉴定统一试卷燃气轮机机电运行工中级操作技能考核评分记录表现场号：工位号：性...
