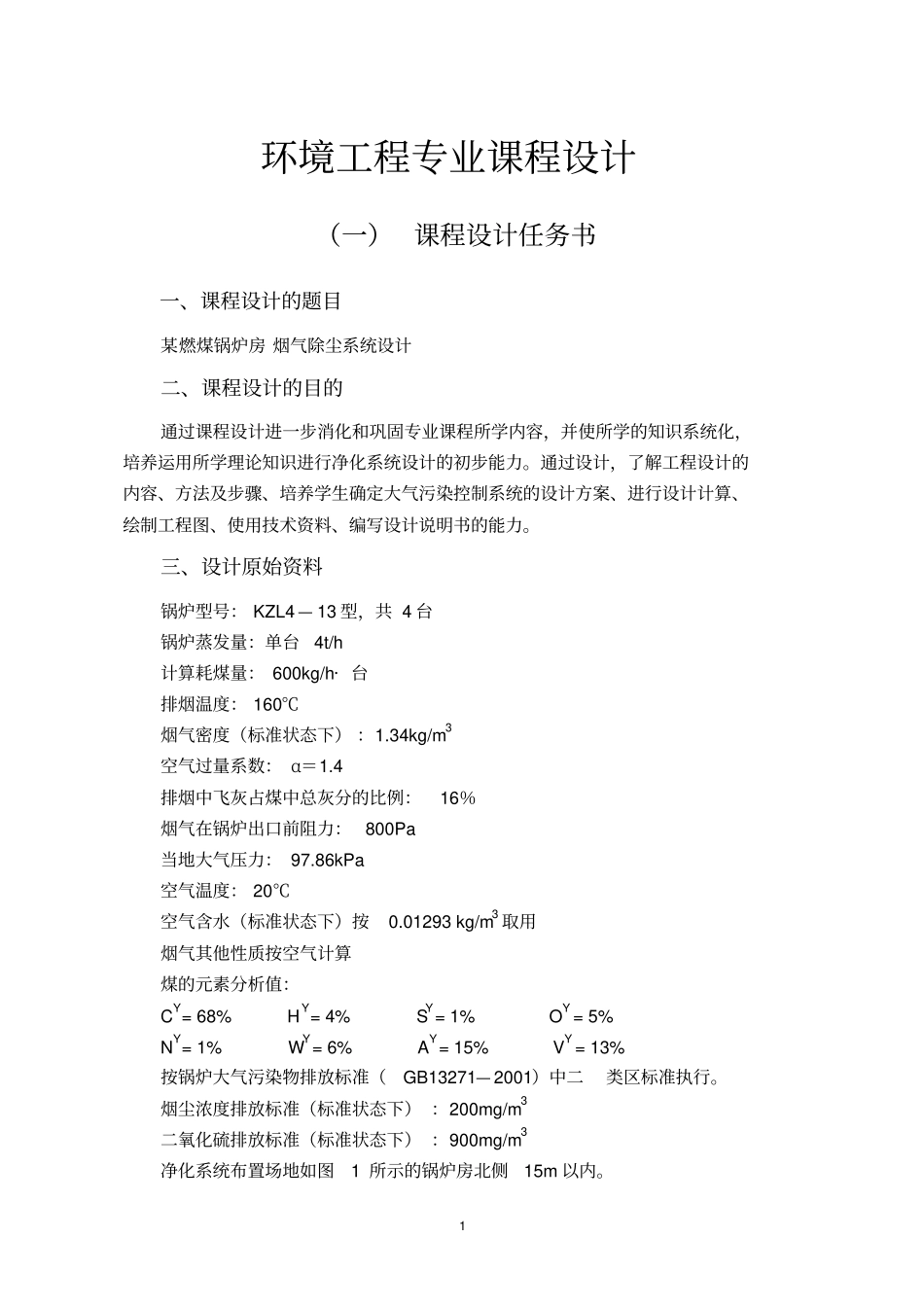

燃煤锅炉房环境工程课程设计资料解读_第1页
1/22
燃煤锅炉房环境工程课程设计资料解读_第2页
2/22

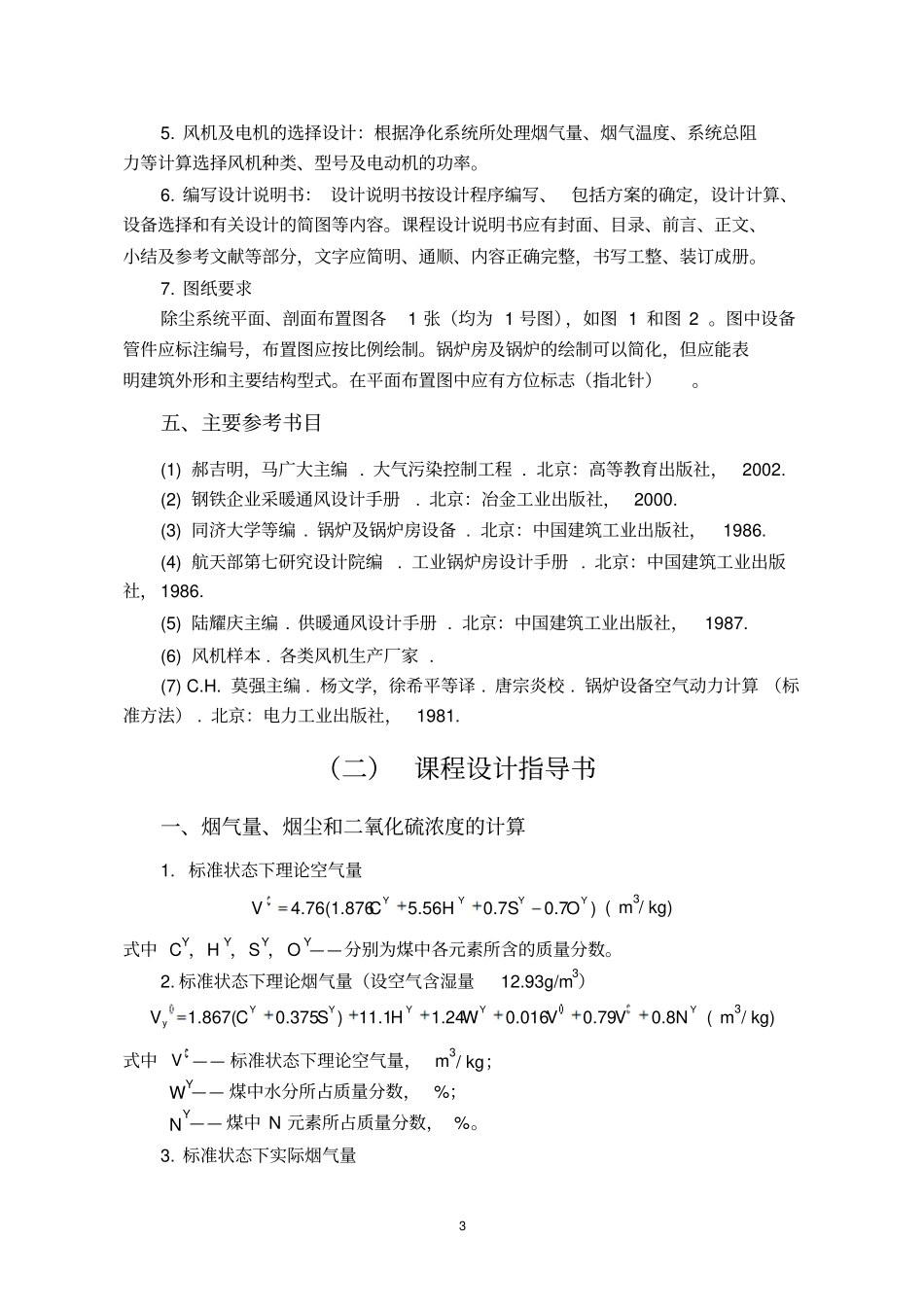

燃煤锅炉房环境工程课程设计资料解读_第3页
3/22
1环境工程专业课程设计(一)课程设计任务书一、课程设计的题目某燃煤锅炉房烟气除尘系统设计二、课程设计的目的通过课程设计进一步消化和巩固专业课程所学内容,并使所学的知识系统化,培养运用所学理论知识进行净化系统设计的初步能力。通过设计,了解工程设计的内容、方法及步骤、培养学生确定大气污染控制系统的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。三、设计原始资料锅炉型号:KZL4—13型,共4台锅炉蒸发量:单台4t/h计算耗煤量:600kg/h·台排烟温度:160℃烟气密度(标准状态下):1.34kg/m3空气过量系数:α=1.4排烟中飞灰占煤中总灰分的比例:16%烟气在锅炉出口前阻力:800Pa当地大气压力:97.86kPa空气温度:20℃空气含水(标准状态下)按0.01293kg/m3取用烟气其他性质按空气计算煤的元素分析值:CY=68%HY=4%SY=1%OY=5%NY=1%WY=6%AY=15%VY=13%按锅炉大气污染物排放标准(GB13271—2001)中二类区标准执行。烟尘浓度排放标准(标准状态下):200mg/m3二氧化硫排放标准(标准状态下):900mg/m3净化系统布置场地如图1所示的锅炉房北侧15m以内。2四、设计内容和要求1.燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算。净化系统布置区域(距锅炉房15m以内)图1锅炉房平面布置图图2?–?剖面图2.净化系统设计方案的分析确定。3.除尘器的比较和选择:确定除尘器类型、型号及规格,并确定其主要运行参数。4.管网布置及计算:确定各装置的位置及管道布置。并计算各管段的管径、长度、烟囱高度和出口内径以及系统总阻力。35.风机及电机的选择设计:根据净化系统所处理烟气量、烟气温度、系统总阻力等计算选择风机种类、型号及电动机的功率。6.编写设计说明书:设计说明书按设计程序编写、包括方案的确定,设计计算、设备选择和有关设计的简图等内容。课程设计说明书应有封面、目录、前言、正文、小结及参考文献等部分,文字应简明、通顺、内容正确完整,书写工整、装订成册。7.图纸要求除尘系统平面、剖面布置图各1张(均为1号图),如图1和图2。图中设备管件应标注编号,布置图应按比例绘制。锅炉房及锅炉的绘制可以简化,但应能表明建筑外形和主要结构型式。在平面布置图中应有方位标志(指北针)。五、主要参考书目(1)郝吉明,马广大主编.大气污染控制工程.北京:高等教育出版社,2002.(2)钢铁企业采暖通风设计手册.北京:冶金工业出版社,2000.(3)同济大学等编.锅炉及锅炉房设备.北京:中国建筑工业出版社,1986.(4)航天部第七研究设计院编.工业锅炉房设计手册.北京:中国建筑工业出版社,1986.(5)陆耀庆主编.供暖通风设计手册.北京:中国建筑工业出版社,1987.(6)风机样本.各类风机生产厂家.(7)C.H.莫强主编.杨文学,徐希平等译.唐宗炎校.锅炉设备空气动力计算(标准方法).北京:电力工业出版社,1981.(二)课程设计指导书一、烟气量、烟尘和二氧化硫浓度的计算1.标准状态下理论空气量4.76(1.8765.560.70.7)YYYYVCHSO(m3/kg)式中CY,HY,SY,OY——分别为煤中各元素所含的质量分数。2.标准状态下理论烟气量(设空气含湿量12.93g/m3)1.867(0.375)11.11.240.0160.790.8YYYYYyVCSHWVVN(m3/kg)式中V——标准状态下理论空气量,m3/kg;WY——煤中水分所占质量分数,%;NY——煤中N元素所占质量分数,%。3.标准状态下实际烟气量41.016(1)yyVVV(m3/kg)式中α——空气过量系数;yV——标准状态下理论空气量,m3/kg;V——标准状态下理论空气量,m3/kg;注意:标准状态下烟气流量'yV以3/mh计,因此,'yV=yV×设计耗煤量。4.标准状态下烟气含尘浓度YfhydACV(kg/m3)式中fhd——排烟中飞灰占煤中总灰分的比例;AY——煤中灰分的质量分数;yV——标准状态下实际烟气量,m3/kg。5.标准状态下烟气中二氧化硫浓度的计算26210YSOySCV(mg/m3)式中SY——煤中硫的质量分数;yV——标准状态下燃煤产生的实际烟气量,m3/kg。二、系统中烟气温度的变化当烟气管道较长时,必须考虑烟气温度的降低。除尘器、风机、烟囱的烟气流量应按各点的温度计算。1.烟气在管道中的温度降1'yVqFtVC(℃)式中'yV——标准状态下烟气流量,m3/h;F——管道散热面积,m2;CV——标准...
