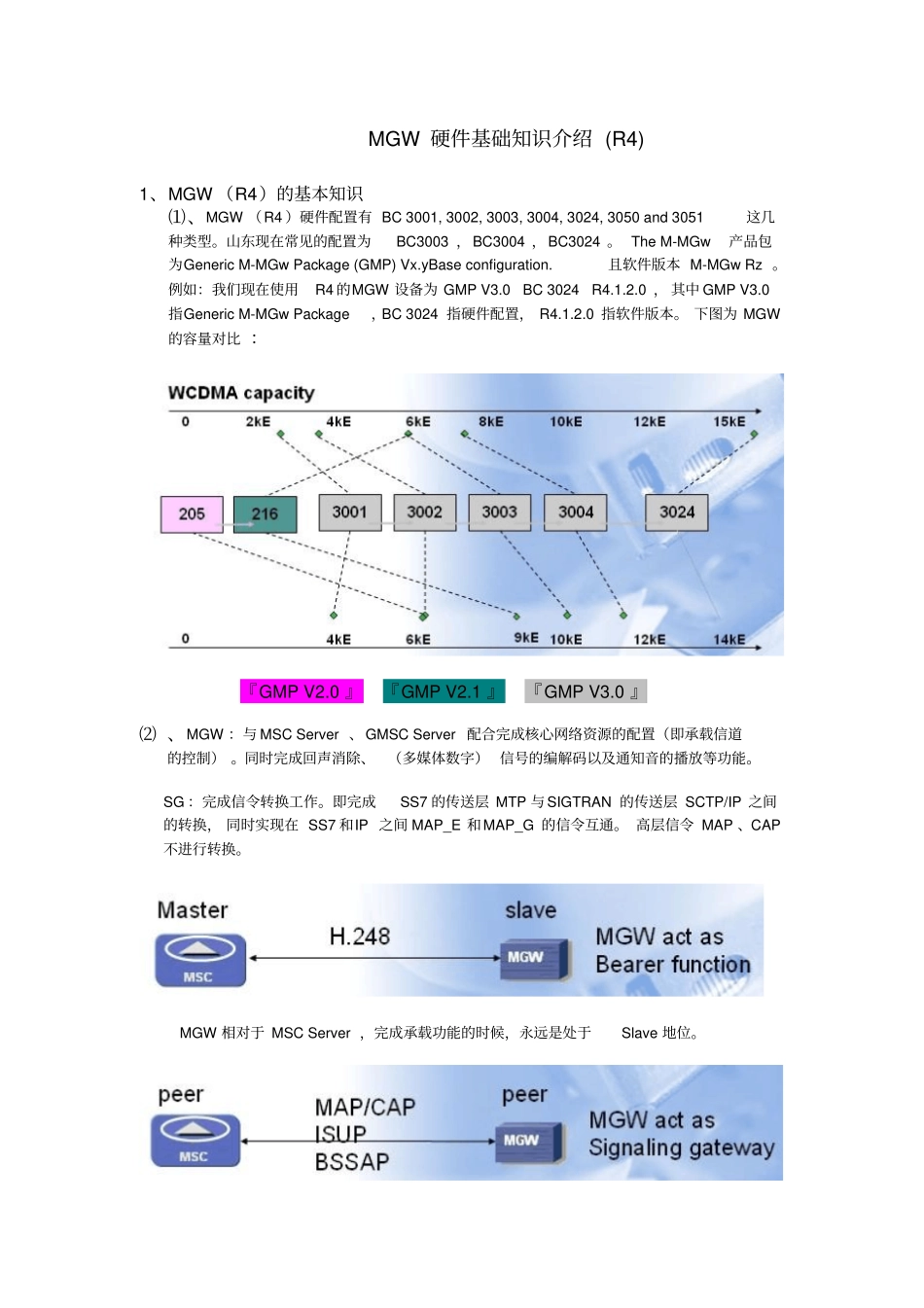

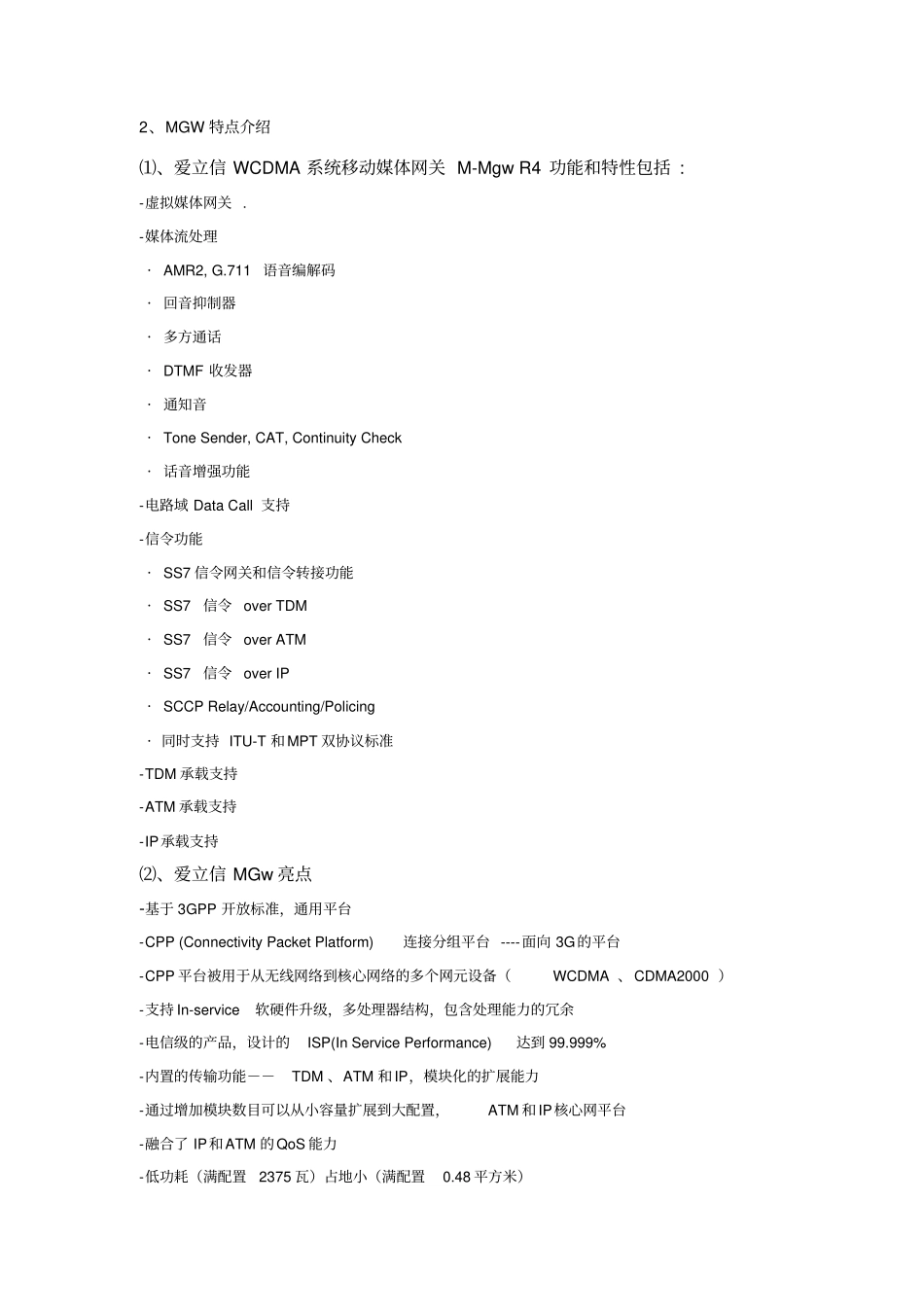

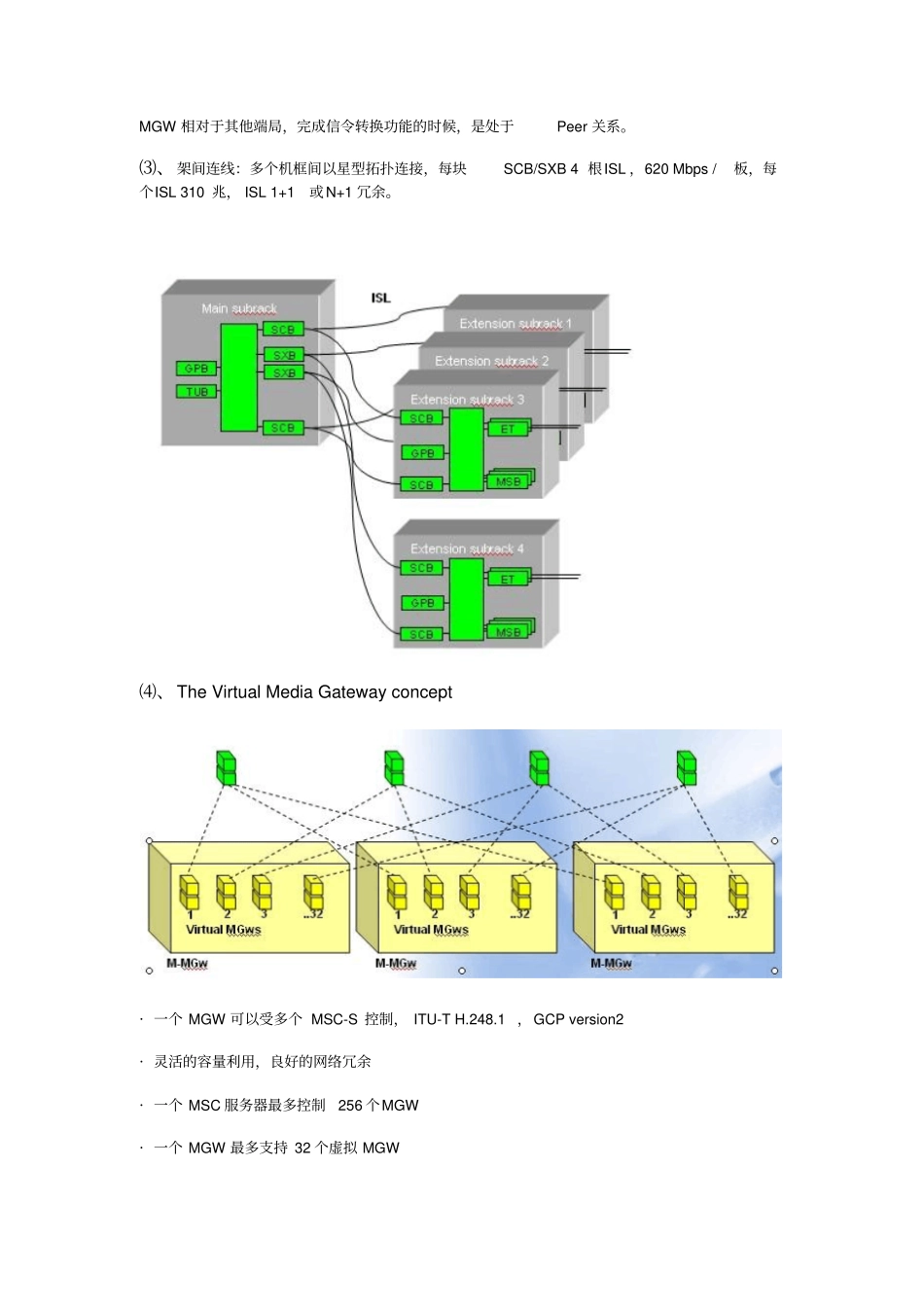

MGW硬件基础知识介绍(R4)1、MGW（R4）的基本知识⑴、MGW（R4）硬件配置有BC3001,3002,3003,3004,3024,3050and3051这几种类型。山东现在常见的配置为BC3003，BC3004，BC3024。TheM-MGw产品包为GenericM-MGwPackage(GMP)Vx.yBaseconfiguration.且软件版本M-MGwRz。例如：我们现在使用R4的MGW设备为GMPV3.0BC3024R4.1.2.0，其中GMPV3.0指GenericM-MGwPackage，BC3024指硬件配置，R4.1.2.0指软件版本。下图为MGW的容量对比：『GMPV2.0』『GMPV2.1』『GMPV3.0』⑵、MGW：与MSCServer、GMSCServer配合完成核心网络资源的配置（即承载信道的控制）。同时完成回声消除、（多媒体数字）信号的编解码以及通知音的播放等功能。SG：完成信令转换工作。即完成SS7的传送层MTP与SIGTRAN的传送层SCTP/IP之间的转换，同时实现在SS7和IP之间MAP_E和MAP_G的信令互通。高层信令MAP、CAP不进行转换。MGW相对于MSCServer，完成承载功能的时候，永远是处于Slave地位。MGW相对于其他端局，完成信令转换功能的时候，是处于Peer关系。⑶、架间连线：多个机框间以星型拓扑连接，每块SCB/SXB4根ISL，620Mbps/板，每个ISL310兆，ISL1+1或N+1冗余。⑷、TheVirtualMediaGatewayconcept·一个MGW可以受多个MSC-S控制，ITU-TH.248.1，GCPversion2·灵活的容量利用，良好的网络冗余·一个MSC服务器最多控制256个MGW·一个MGW最多支持32个虚拟MGW2、MGW特点介绍⑴、爱立信WCDMA系统移动媒体网关M-MgwR4功能和特性包括:-虚拟媒体网关.-媒体流处理·AMR2,G.711语音编解码·回音抑制器·多方通话·DTMF收发器·通知音·ToneSender,CAT,ContinuityCheck·话音增强功能-电路域DataCall支持-信令功能·SS7信令网关和信令转接功能·SS7信令overTDM·SS7信令overATM·SS7信令overIP·SCCPRelay/Accounting/Policing·同时支持ITU-T和MPT双协议标准-TDM承载支持-ATM承载支持-IP承载支持⑵、爱立信MGw亮点-基于3GPP开放标准，通用平台-CPP(ConnectivityPacketPlatform)连接分组平台----面向3G的平台-CPP平台被用于从无线网络到核心网络的多个网元设备（WCDMA、CDMA2000）-支持In-service软硬件升级，多处理器结构，包含处理能力的冗余-电信级的产品，设计的ISP(InServicePerformance)达到99.999%-内置的传输功能－－TDM、ATM和IP，模块化的扩展能力-通过增加模块数目可以从小容量扩展到大配置，ATM和IP核心网平台-融合了IP和ATM的QoS能力-低功耗（满配置2375瓦）占地小（满配置0.48平方米）3、硬件内部结构及单板介绍MGW上的GPB，ET-MC1，ET-M4，ET-MC41，ET-C41，ET-MFG板都是通过背板连线，连接到CCF，ECF模块上，再有CCF，ECF连接到外面去。简单结构图如下：（1）GMPhardwarestructure.MGW（R4）包括的板有：SCB，SXB，GPB，MSB，TUB，ET-MFG，ET，C41，ET-MC41，ET-M4，ET-MC1等。其各个板的具体用途介绍如下：（1）GeneralProcessorBoard(GPB)-通用处理器板·上面有主处理器(MP),完成基本的连接分组平台的功能,如核心控制功能,操作维护功能,7号信令等功能;提供10/100M以太网口和RS-232连接;容量:内置硬盘（1.2G）PowerPC750(466MHz),8MBflashand256MBRAMGPB板：主要负责信令链路处理，呼叫信令处理，网管，统计等需要大量处理能力的任务。CentralProcessorModule的Slot2/Slot3GPB加载的软件主要负责系统核心管理，系统数据库管理，网络管理，外部告警管理等，Slot6/Slot7GPB负责ITU协议栈信令处理，并互为主/备用关系，Slot8/Slot9GPB负责MPT（中国）协议栈信令处理，并互为主/备用关系。GPB12和13实现１＋１冗余备份，并存放通知音语音文件和算法文件。MediaStreamModule的Slot2/Slot3GPB加载的软件主要负责系统资源管理，窄带信令处理，AAL2连接管理等。GPB板分GPB40和GPB53，共两个口，一个为串行口，另一个为以太网口10/100Mbase。M-MGw采用DPC+SSN的GT寻址方式，不需要额外定义SCCP层数据（2SwitchCoreBoard(SCB)-交换核心板EthernetportSerialport·完成ATM交换功能;并提供框的电源，处理在框中各板间的数据交换，连接扩展框到主要框，传送时钟信号;提供4个ISL链路接口用于连接扩展子架;SCB板是成对出现，Slot1,28.（1...
