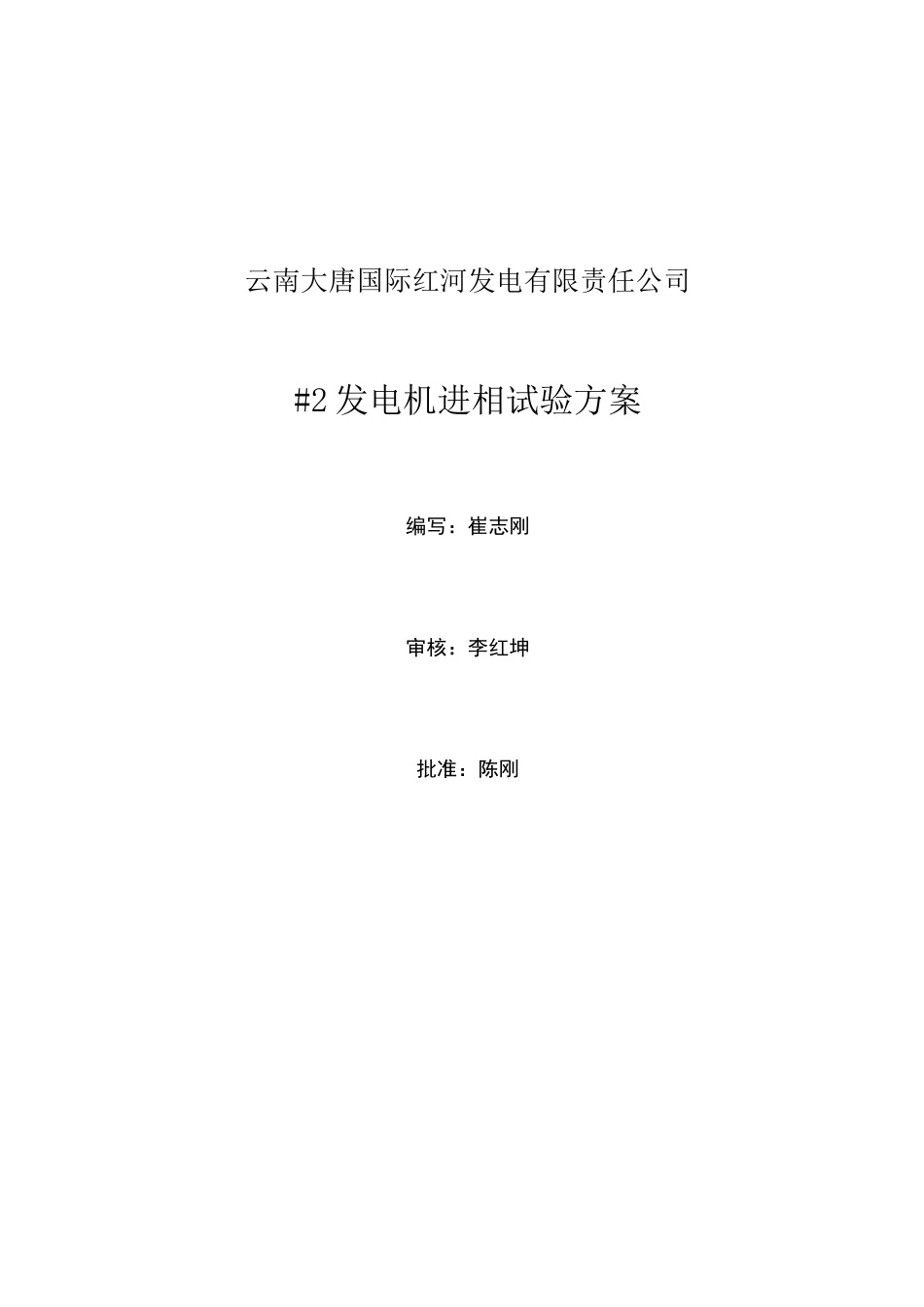

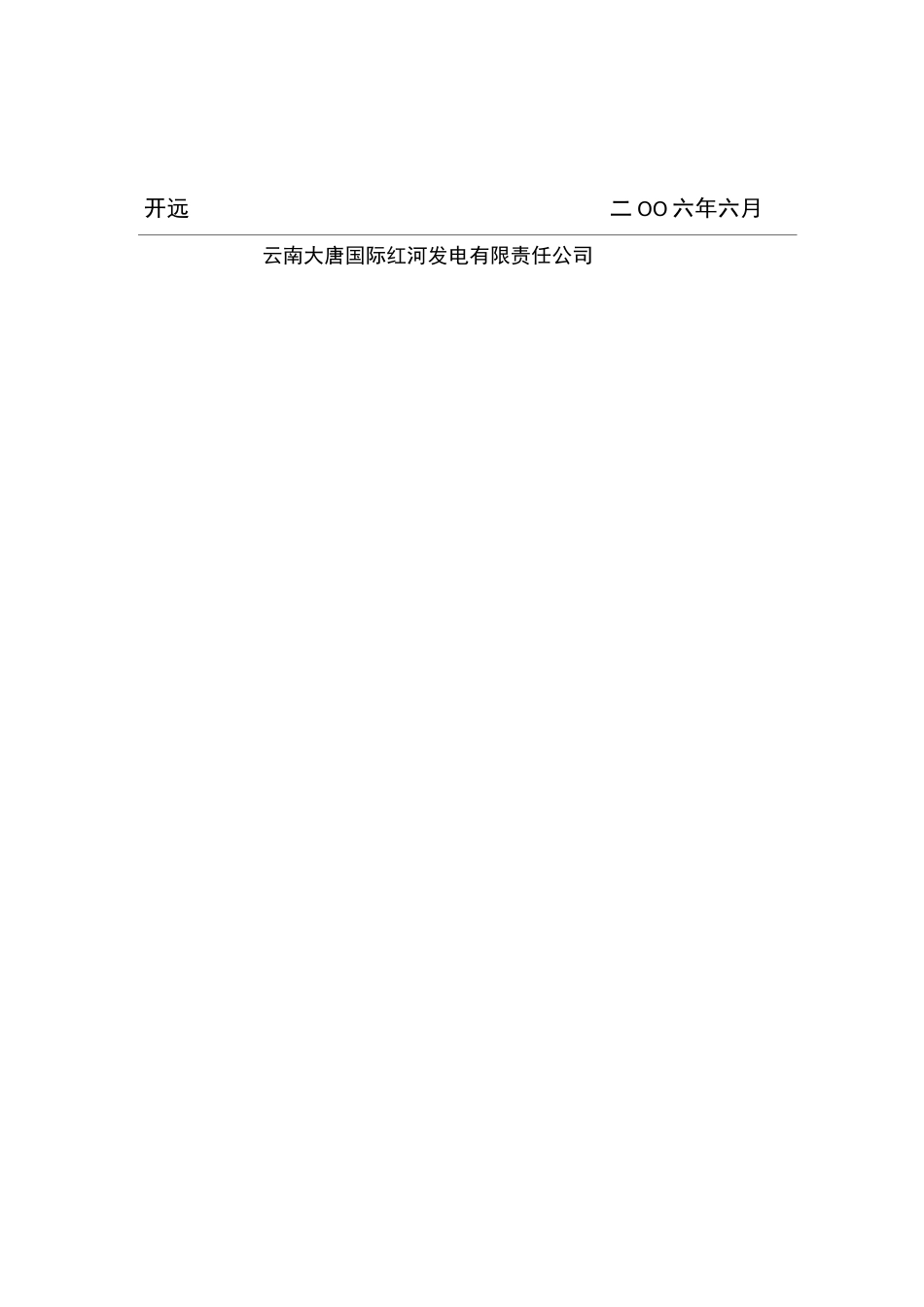

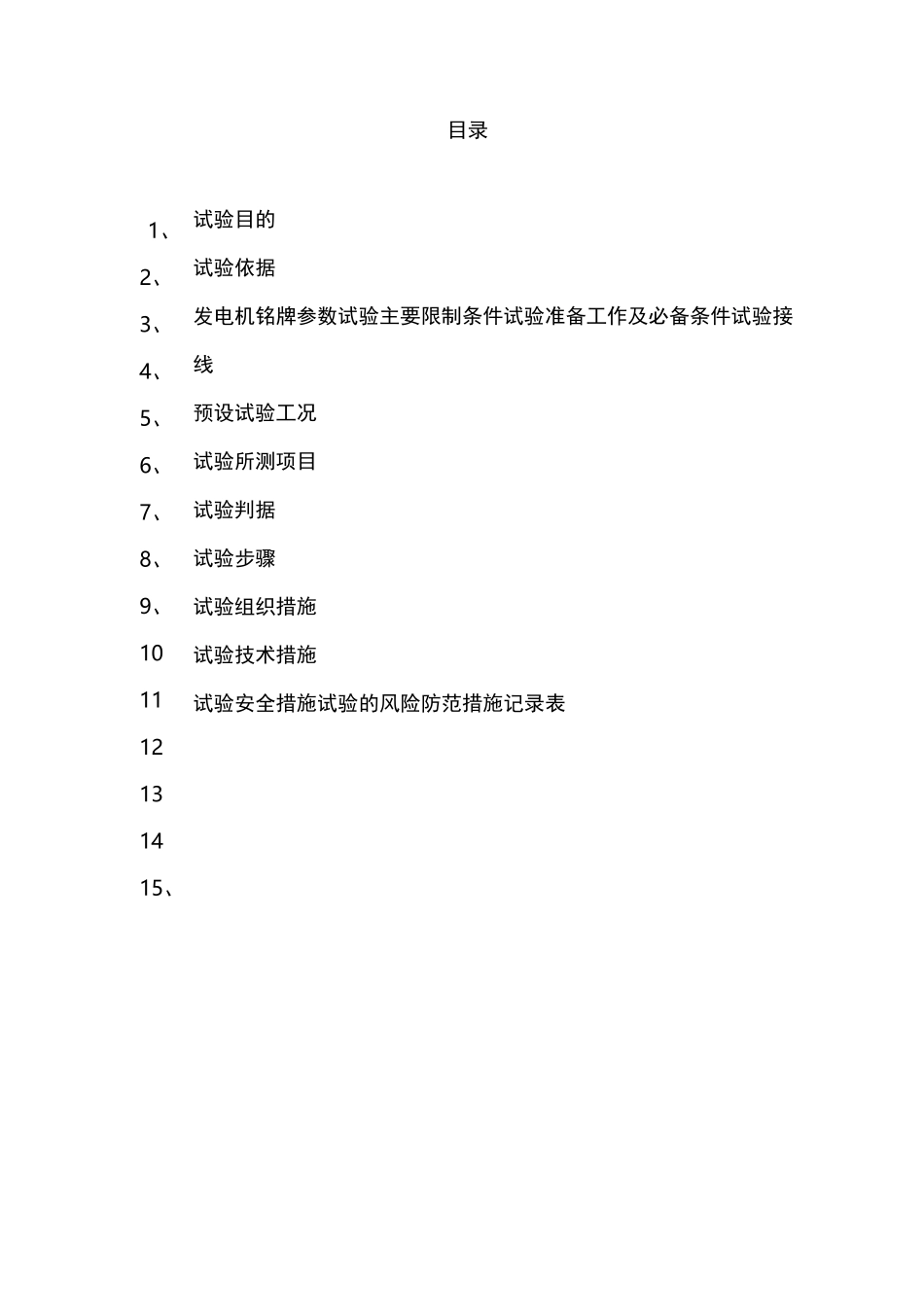

云南大唐国际红河发电有限责任公司#2发电机进相试验方案编写：崔志刚审核：李红坤批准：陈刚开远二OO六年六月云南大唐国际红河发电有限责任公司目录试验目的试验依据发电机铭牌参数试验主要限制条件试验准备工作及必备条件试验接线预设试验工况试验所测项目试验判据试验步骤试验组织措施试验技术措施试验安全措施试验的风险防范措施记录表1、2、3、4、5、6、7、8、9、101112131415、型号：QFSN—300—2额定容量：353MVA标准编号：GB/T7064额定功率：300MW额定电流：10190A云南大唐国际红河发电有限责任公司2号发电机进相试验方案1、试验目的根据《火电机组启动验收性能试验导则》有关规定，为了确保电网的电压质量和经济运行，为电网提供较好的动态无功储备，需要发电机具备按照电网需求随时进相运行的能力，为此需要通过试验确定发电机的进相运行能力。本试验由云南大唐国际红河发电有限责任公司委托云南电力试验研究院进行。2、试验依据2.1、《QFSN—300—2型汽轮发电机产品说明书》2.2、《QFSN—300—2型汽轮发电机运行说明书》2.3、GB755—2000《旋转电机定额和性能》2.4、GB/T7064—2002《透平型同步电机技术要求》2.5、2000版《汽轮发电机运行规程》；2.6、SD325—89《电力系统电压和无功电力技术导则》2.7、《防止电力生产重大事故的二十五项重点要求》。3、发电机铭牌参数额定频率：50Hz相数：3最高氢压：额定励磁电压：327V定子绕组接法：YY额定功率因数：额定氢压：冷却方式：水氢氢额定励磁电流：2575A绝缘等级：F制造厂：哈尔滨电机股份有限公司4、试验主要限制条件4．1、发电机静态稳定限制：内功角不大于70度；4．2、发电机温升及温度限制：在额定氢压及氢气纯度下,氢气冷却器进水温度20〜38°C；发电机氢气冷却器的出风温度在35〜46C；定子线圈冷却水的进水温度在42〜48C。允许最高温度（C）定子铁芯120定子绕组层间90转子绕组110定子线圈出水80发电机出风65定子绕组层间差84．3、各级电压限制：电压等级kV最低电压kV2202202019（额定有功）65、试验准备工作及必备条件5．1、发电机有关保护投切，特别是失磁保护，按调度中心意见执行，在试验开始前调整好；5．2、低励限制整定：低励限制应按下列试验运行工况整定：表1：低励限制整定表二cos©3000-100270-120240-130210-140180—1505．3、低励限制保护必须在进相试验开始前调整好，并有调试报告。可在线进行调整的，也可在试验时调整；5・4、在发电机定子CT、PT回路，转子电流、电压回路接入试验测量仪表；C参数记录仪功角仪7、预设试验工况6、试验接线子/YVYW_^3000-100270-120240-130210-140180—1508、试验所测项目8．1、发电机定子三相电流、电压、有功、无功、功率因数、频率；8．2、转子电流、电压；8.3、220kV、6kV、发电机出口电压；8．4、发电机内功角；8.5、发电机定子铁芯、线圈等温度；进出风温度；定子的进出水温度。9、试验判据9.1、在整个试验过程中，当出现本方案第4项试验限制条件中任何一个参数越限时，立即终止试验；9.2、在每一试验工况下，在1小时内，发电机各部分温升变化不超过2K时，该试验工况结束，进入下一试验工况。10、试验步骤10.1、按电厂运行规程办工作票；10.2、在电厂有关人员配合下接入测试仪表，要具备不停机拆除试验接线的条件；10．3、检查低励限制器是否整定好；10．4、检查继电保护是否按要求调整好；10.5、在调度的安排下，并网带300MW额定有功运行；10．6、带额定有功运行5小时后开始试验。10.7、调整机组进入第一种试验工况，同时调整冷却器冷却水流量，使发电机氢冷器出风温度接近40°C；10.8、试验工况调整好后开始记时，每隔15分钟记录一次试验数据；10.9、外接试验仪表的记录，由云南电力试验研究院（集团）有限公司负责；10.10、运行盘表及计算机上的数据，由电厂配合记录；10.11、试验记录表格见附录；10.12、在整个试验过程中，试验人员要坚守岗位，密切注视各试验参数的变化，如有越限，立即报告试验领导，停止试验；10.13、试验结束，按规定办工作票，拆除试验接线。11、试验组织措施进相试验是一个大型试验，牵涉面广，组织协调工作很重要，试验工作涉及到系...
