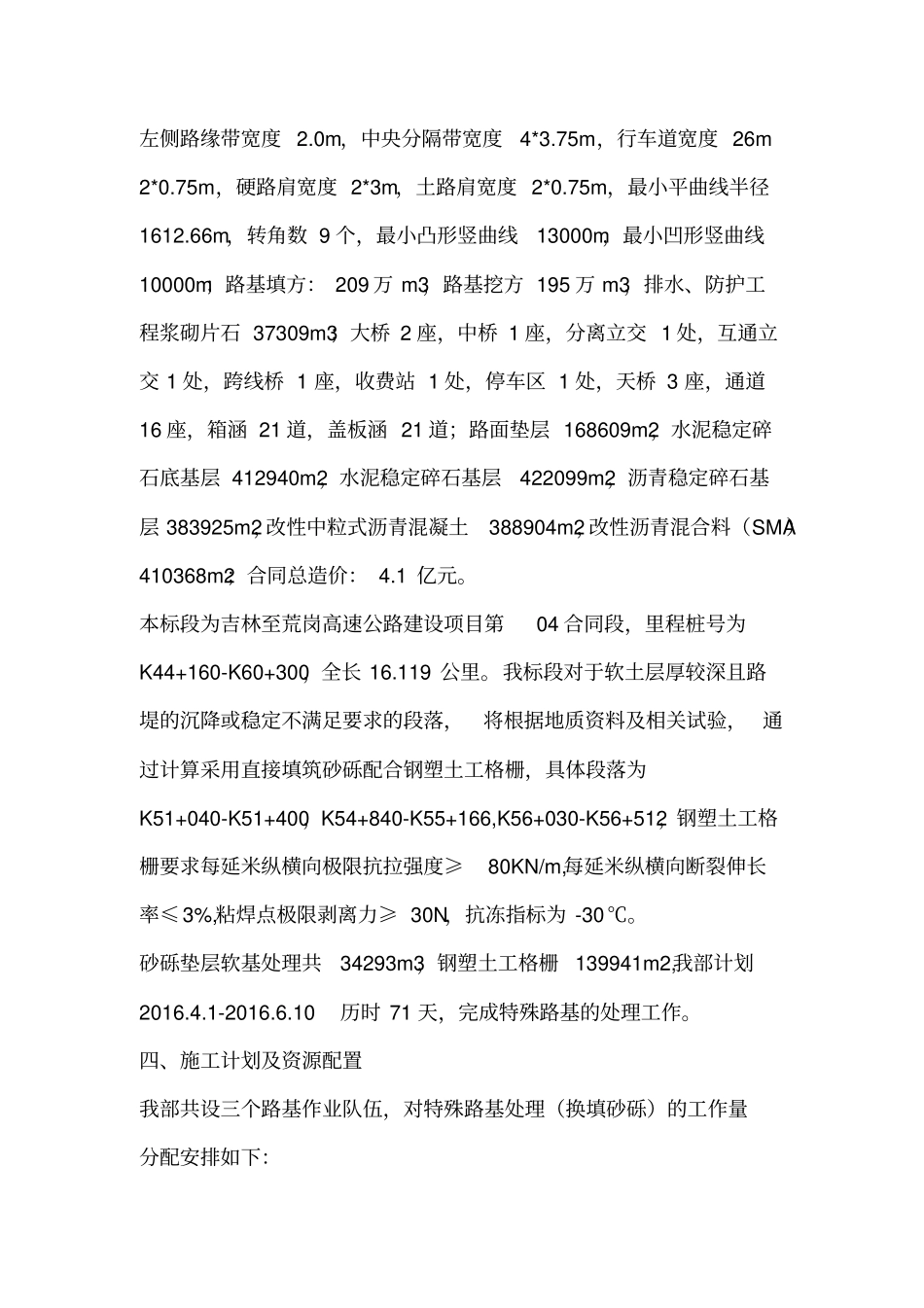

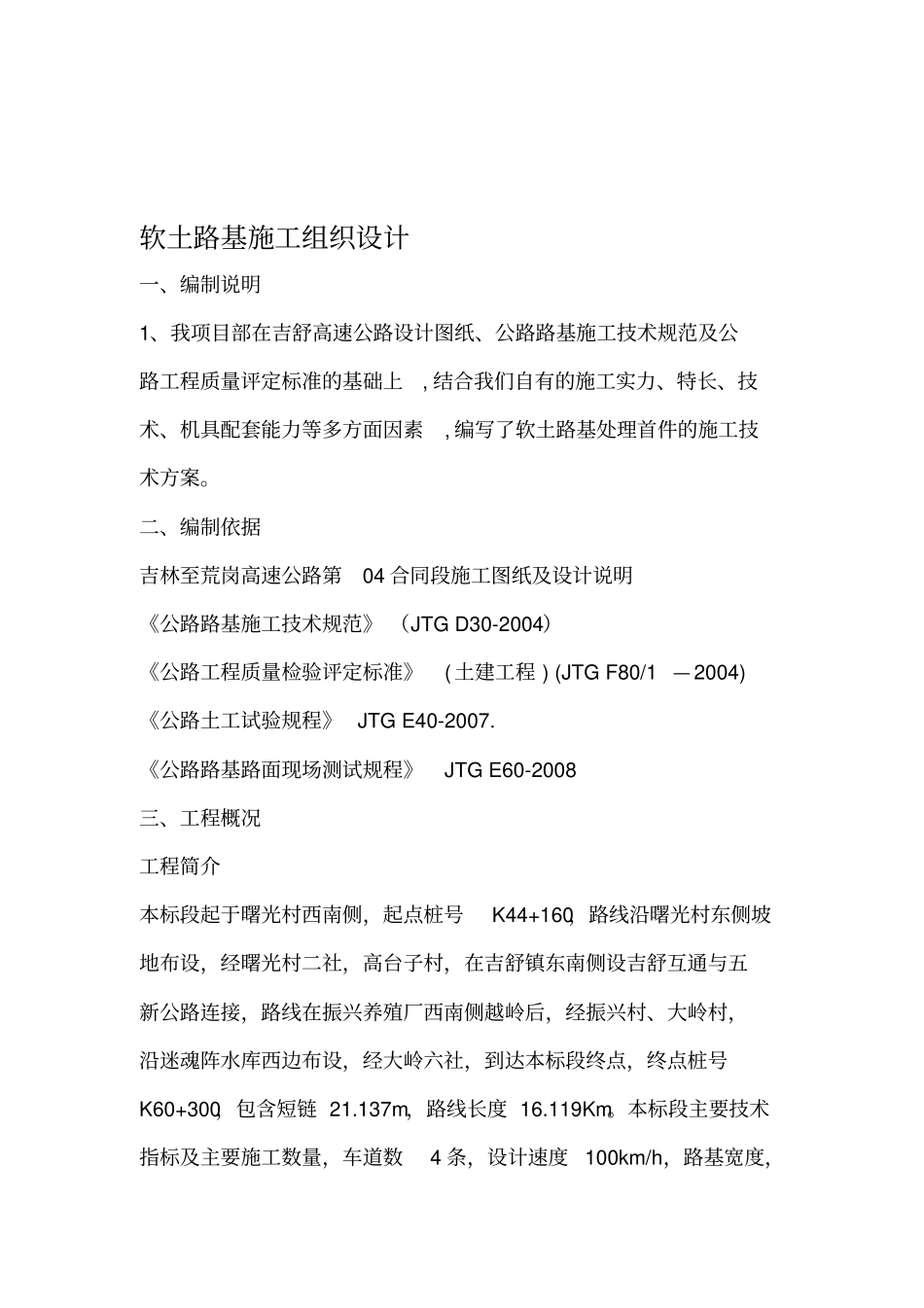

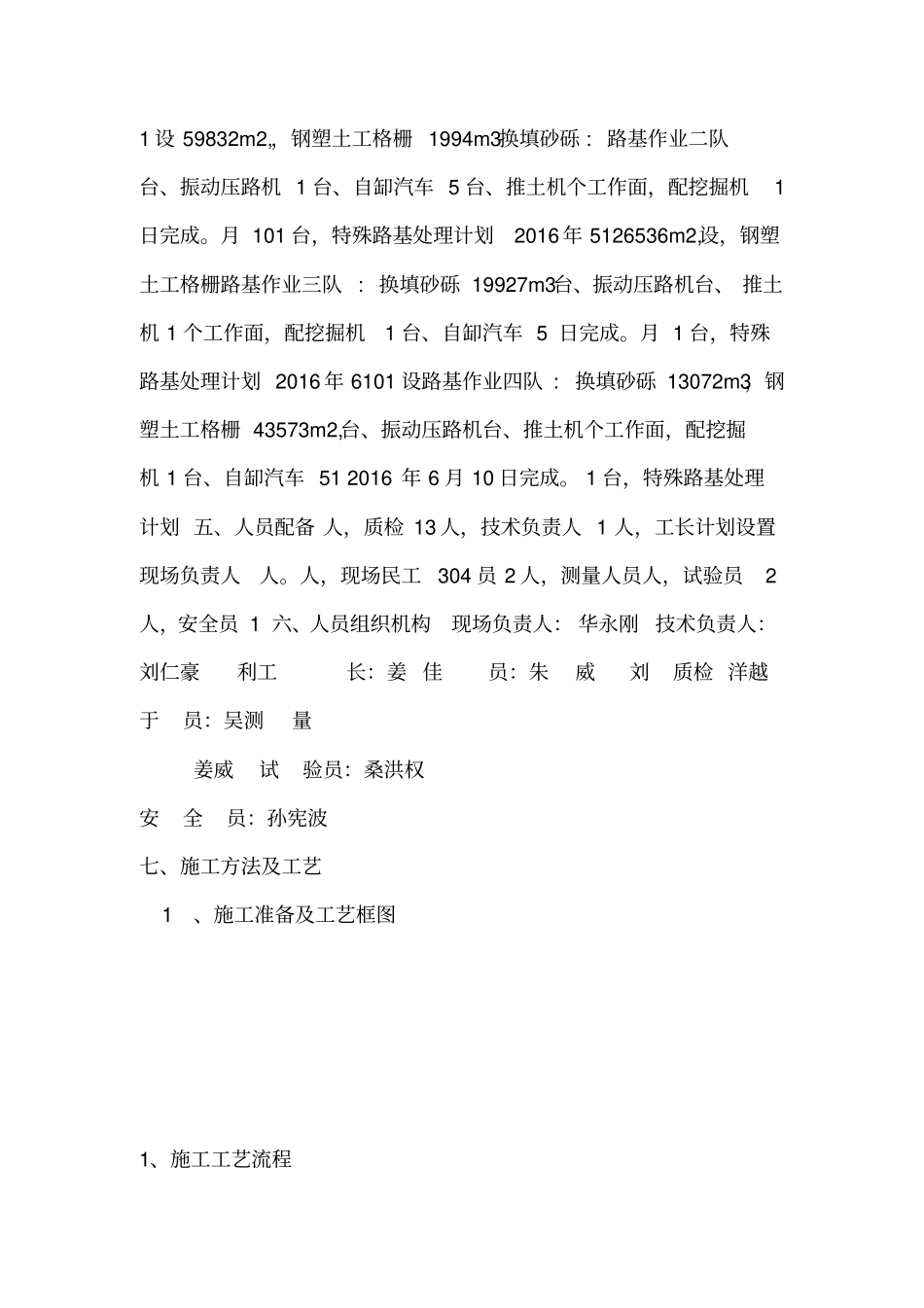

软土路基施工组织设计一、编制说明1、我项目部在吉舒高速公路设计图纸、公路路基施工技术规范及公路工程质量评定标准的基础上,结合我们自有的施工实力、特长、技术、机具配套能力等多方面因素,编写了软土路基处理首件的施工技术方案。二、编制依据吉林至荒岗高速公路第04合同段施工图纸及设计说明《公路路基施工技术规范》（JTGD30-2004）《公路工程质量检验评定标准》(土建工程)(JTGF80/1—2004)《公路土工试验规程》JTGE40-2007.《公路路基路面现场测试规程》JTGE60-2008三、工程概况工程简介本标段起于曙光村西南侧，起点桩号K44+160，路线沿曙光村东侧坡地布设，经曙光村二社，高台子村，在吉舒镇东南侧设吉舒互通与五新公路连接，路线在振兴养殖厂西南侧越岭后，经振兴村、大岭村，沿迷魂阵水库西边布设，经大岭六社，到达本标段终点，终点桩号K60+300，包含短链21.137m，路线长度16.119Km。本标段主要技术指标及主要施工数量，车道数4条，设计速度100km/h，路基宽度，左侧路缘带宽度2.0m，中央分隔带宽度4*3.75m，行车道宽度26m2*0.75m，硬路肩宽度2*3m，土路肩宽度2*0.75m，最小平曲线半径1612.66m，转角数9个，最小凸形竖曲线13000m，最小凹形竖曲线10000m；路基填方：209万m3，路基挖方195万m3，排水、防护工程浆砌片石37309m3；大桥2座，中桥1座，分离立交1处，互通立交1处，跨线桥1座，收费站1处，停车区1处，天桥3座，通道16座，箱涵21道，盖板涵21道；路面垫层168609m2，水泥稳定碎石底基层412940m2，水泥稳定碎石基层422099m2，沥青稳定碎石基层383925m2，改性中粒式沥青混凝土388904m2，改性沥青混合料（SMA）410368m2；合同总造价：4.1亿元。本标段为吉林至荒岗高速公路建设项目第04合同段，里程桩号为K44+160-K60+300，全长16.119公里。我标段对于软土层厚较深且路堤的沉降或稳定不满足要求的段落，将根据地质资料及相关试验，通过计算采用直接填筑砂砾配合钢塑土工格栅，具体段落为K51+040-K51+400，K54+840-K55+166,K56+030-K56+512，钢塑土工格栅要求每延米纵横向极限抗拉强度≥80KN/m,每延米纵横向断裂伸长率≤3%,粘焊点极限剥离力≥30N，抗冻指标为-30℃。砂砾垫层软基处理共34293m3，钢塑土工格栅139941m2,我部计划2016.4.1-2016.6.10历时71天，完成特殊路基的处理工作。四、施工计划及资源配置我部共设三个路基作业队伍，对特殊路基处理（换填砂砾）的工作量分配安排如下：1设59832m2,，钢塑土工格栅1994m3换填砂砾:路基作业二队台、振动压路机1台、自缷汽车5台、推土机个工作面，配挖掘机1日完成。月101台，特殊路基处理计划2016年5126536m2,设，钢塑土工格栅路基作业三队:换填砂砾19927m3台、振动压路机台、推土机1个工作面，配挖掘机1台、自缷汽车5日完成。月1台，特殊路基处理计划2016年6101设路基作业四队:换填砂砾13072m3，钢塑土工格栅43573m2,台、振动压路机台、推土机个工作面，配挖掘机1台、自缷汽车512016年6月10日完成。1台，特殊路基处理计划五、人员配备人，质检13人，技术负责人1人，工长计划设置现场负责人人。人，现场民工304员2人，测量人员人，试验员2人，安全员1六、人员组织机构现场负责人：华永刚技术负责人：刘仁豪利工长：姜佳员：朱威刘质检洋越于员：吴测量姜威试验员：桑洪权安全员：孙宪波七、施工方法及工艺1、施工准备及工艺框图1、施工工艺流程测量放样→清表→检验砂砾质量→分层铺筑砂砾（铺筑土工格栅）→碾压夯实→找平验收（1）原地面复测根据指挥部、总监办的要求，进行原地面复测。（2）清软地段先清除便道处软土，按照石方填筑便道，拉通便道，施工机械及汽车便可出入。（3）特殊路基处理按照设计图纸施工2、挖除软土（1）严格执行《公路路基施工技术规范》JTGF10-2006的有关规定。（2）采用挖机向前掘除，自卸汽车运出，并将废土运走。（3）挖除务必彻底，清理完毕报请监理工程师进行现场验收。（4）软土在弃土场的堆弃应合理布置，完工后弃土堆须平整及绿化，并在周围适当防护，以防水土流失。3、砂砾回填挖除后随即进行回填，回填材料采用已报监理工程师批准的透水性、水稳性好的砂砾，分层填筑，振动压实。（1...
