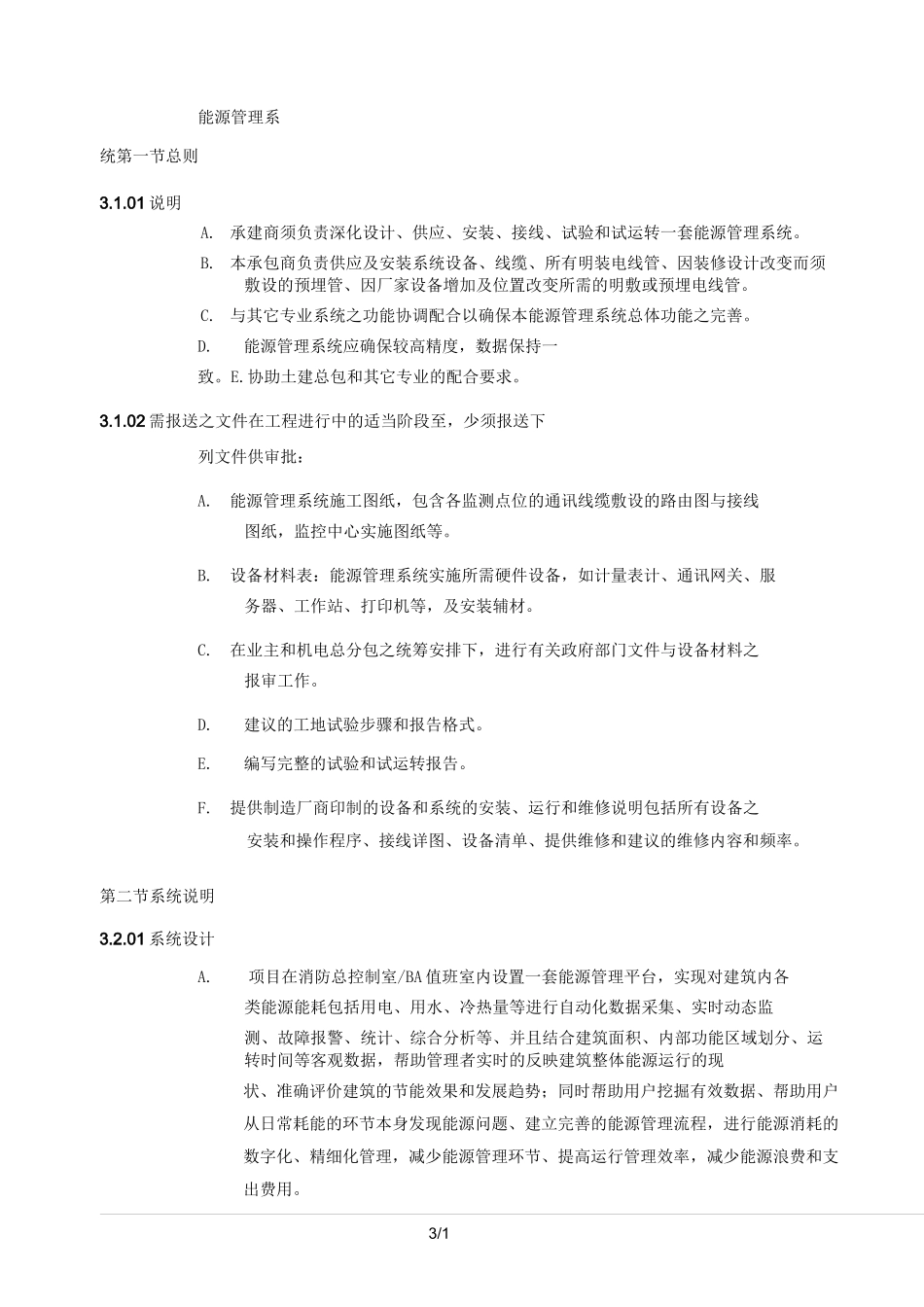

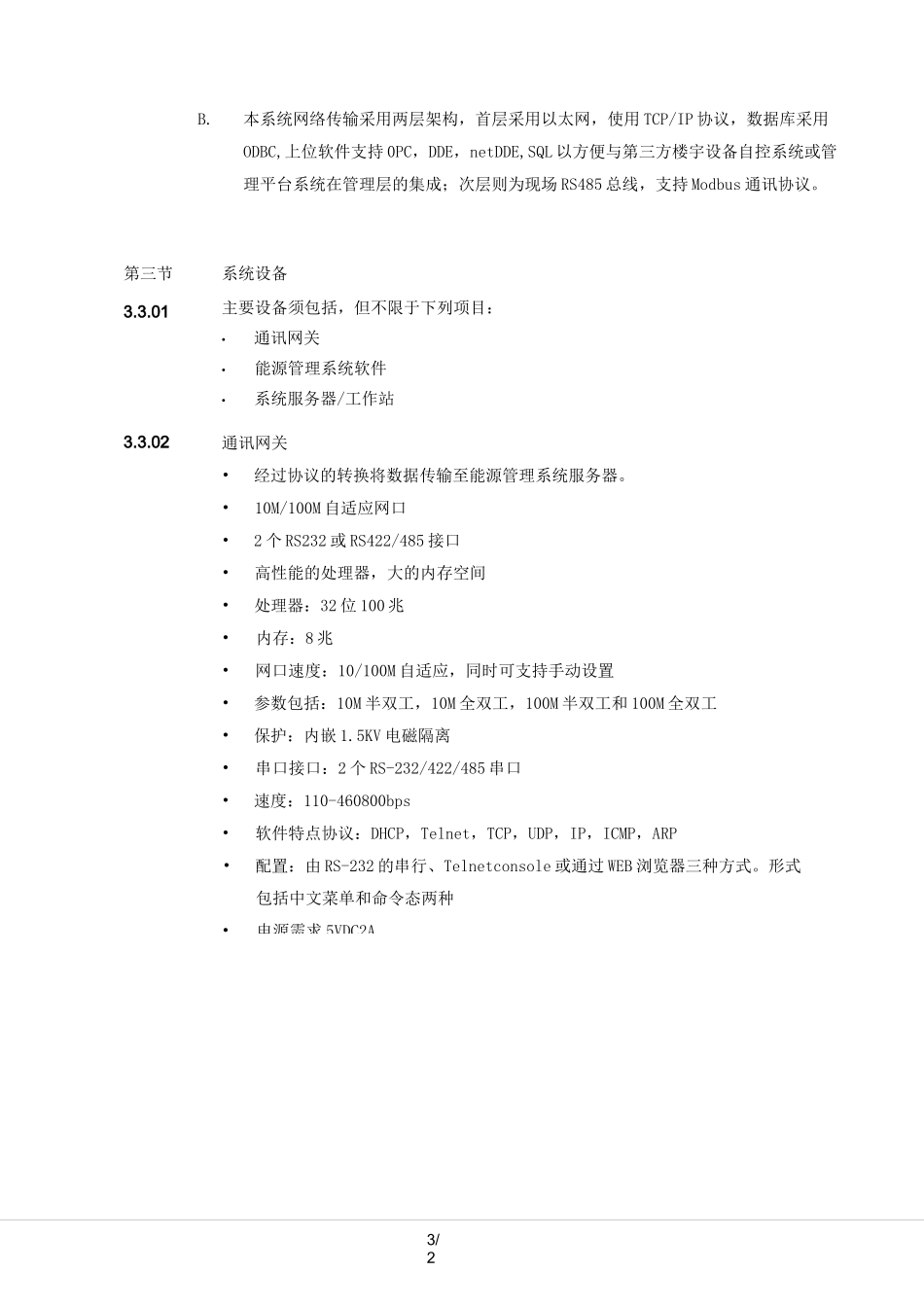

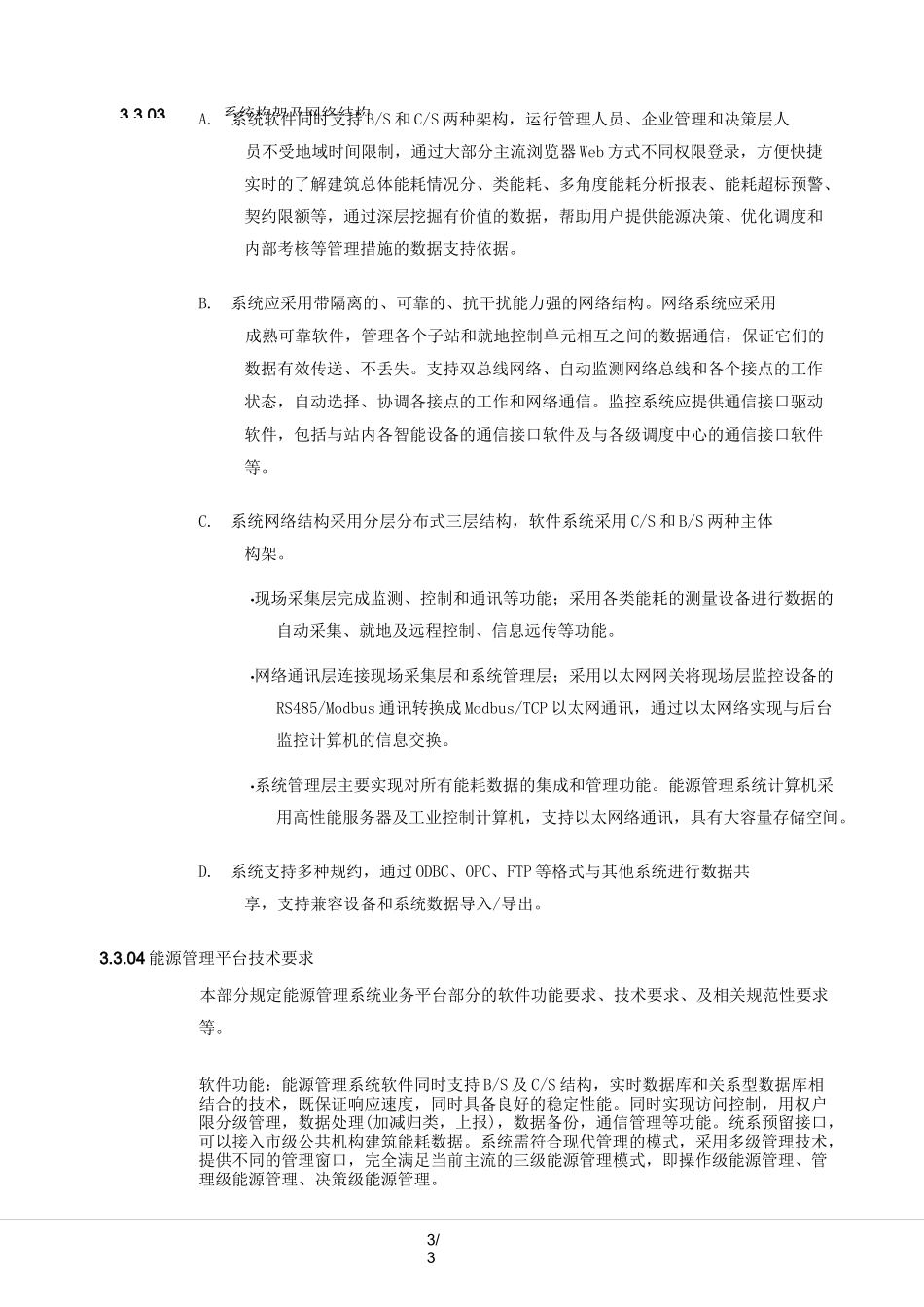

3/1能源管理系统第一节总则3.1.01说明A.承建商须负责深化设计、供应、安装、接线、试验和试运转一套能源管理系统。B.本承包商负责供应及安装系统设备、线缆、所有明装电线管、因装修设计改变而须敷设的预埋管、因厂家设备增加及位置改变所需的明敷或预埋电线管。C.与其它专业系统之功能协调配合以确保本能源管理系统总体功能之完善。D.能源管理系统应确保较高精度，数据保持一致。E.协助土建总包和其它专业的配合要求。3.1.02需报送之文件在工程进行中的适当阶段至，少须报送下列文件供审批：A.能源管理系统施工图纸，包含各监测点位的通讯线缆敷设的路由图与接线图纸，监控中心实施图纸等。B.设备材料表：能源管理系统实施所需硬件设备，如计量表计、通讯网关、服务器、工作站、打印机等，及安装辅材。C.在业主和机电总分包之统筹安排下，进行有关政府部门文件与设备材料之报审工作。D.建议的工地试验步骤和报告格式。E.编写完整的试验和试运转报告。F.提供制造厂商印制的设备和系统的安装、运行和维修说明包括所有设备之安装和操作程序、接线详图、设备清单、提供维修和建议的维修内容和频率。第二节系统说明3.2.01系统设计A.项目在消防总控制室/BA值班室内设置一套能源管理平台，实现对建筑内各类能源能耗包括用电、用水、冷热量等进行自动化数据采集、实时动态监测、故障报警、统计、综合分析等、并且结合建筑面积、内部功能区域划分、运转时间等客观数据，帮助管理者实时的反映建筑整体能源运行的现状、准确评价建筑的节能效果和发展趋势；同时帮助用户挖掘有效数据、帮助用户从日常耗能的环节本身发现能源问题、建立完善的能源管理流程，进行能源消耗的数字化、精细化管理，减少能源管理环节、提高运行管理效率，减少能源浪费和支出费用。3/2B.本系统网络传输采用两层架构，首层采用以太网，使用TCP/IP协议，数据库采用ODBC,上位软件支持0PC，DDE，netDDE,SQL以方便与第三方楼宇设备自控系统或管理平台系统在管理层的集成；次层则为现场RS485总线，支持Modbus通讯协议。第三节系统设备3.3.01主要设备须包括，但不限于下列项目：•通讯网关•能源管理系统软件•系统服务器/工作站3.3.02通讯网关•经过协议的转换将数据传输至能源管理系统服务器。•10M/100M自适应网口•2个RS232或RS422/485接口•高性能的处理器，大的内存空间•处理器：32位100兆•内存：8兆•网口速度：10/100M自适应，同时可支持手动设置•参数包括：10M半双工，10M全双工，100M半双工和100M全双工•保护：内嵌1.5KV电磁隔离•串口接口：2个RS-232/422/485串口•速度：110-460800bps•软件特点协议：DHCP，Telnet，TCP，UDP，IP，ICMP，ARP•配置：由RS-232的串行、Telnetconsole或通过WEB浏览器三种方式。形式包括中文菜单和命令态两种•电源需求5VDC2A3.3.03系统构架及网络结构3/3A.系统软件同时支持B/S和C/S两种架构，运行管理人员、企业管理和决策层人员不受地域时间限制，通过大部分主流浏览器Web方式不同权限登录，方便快捷实时的了解建筑总体能耗情况分、类能耗、多角度能耗分析报表、能耗超标预警、契约限额等，通过深层挖掘有价值的数据，帮助用户提供能源决策、优化调度和内部考核等管理措施的数据支持依据。B.系统应采用带隔离的、可靠的、抗干扰能力强的网络结构。网络系统应采用成熟可靠软件，管理各个子站和就地控制单元相互之间的数据通信，保证它们的数据有效传送、不丢失。支持双总线网络、自动监测网络总线和各个接点的工作状态，自动选择、协调各接点的工作和网络通信。监控系统应提供通信接口驱动软件，包括与站内各智能设备的通信接口软件及与各级调度中心的通信接口软件等。C.系统网络结构采用分层分布式三层结构，软件系统采用C/S和B/S两种主体构架。•现场采集层完成监测、控制和通讯等功能；采用各类能耗的测量设备进行数据的自动采集、就地及远程控制、信息远传等功能。•网络通讯层连接现场采集层和系统管理层；采用以太网网关将现场层监控设备的RS485/Modbus通讯转换成Modbus/TCP以太网通讯，通过以太网络实现与后台监控计算机的信息交换。•系统管理层主要实现对所有能耗数据...
