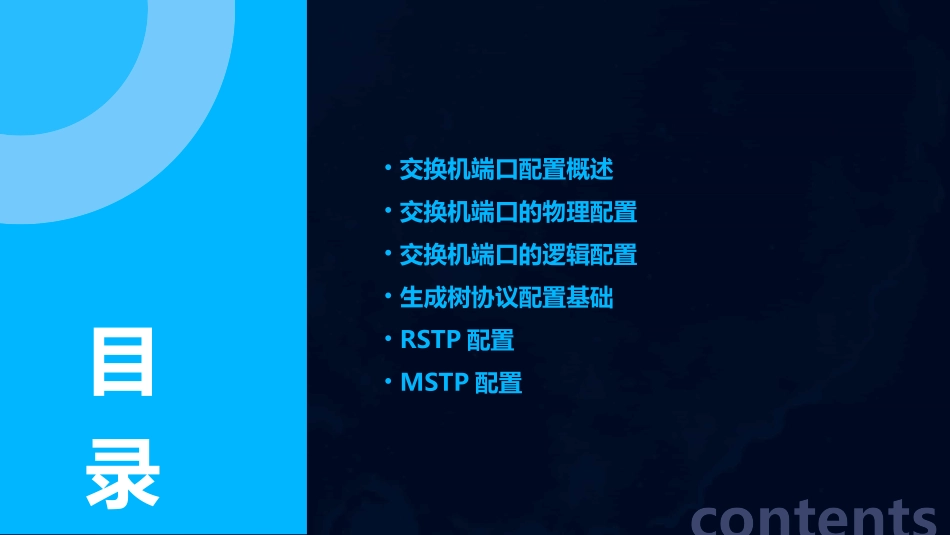

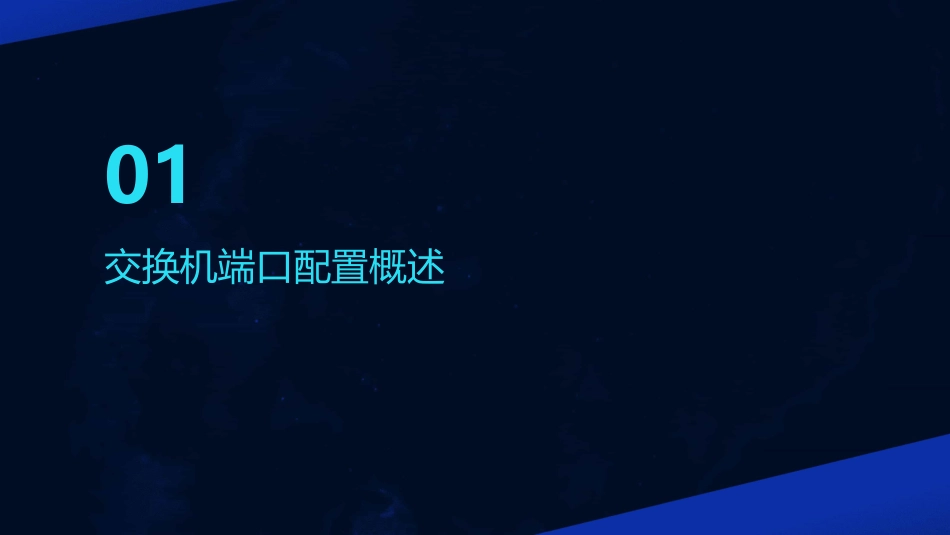

交换机端口配置与生成树协议配置课件•交换机端口配置概述•交换机端口的物理配置•交换机端口的逻辑配置•生成树协议配置基础•RSTP配置•MSTP配置contents目录01交换机端口配置概述交换机能够快速地在端口间传输数据，提高网络性能。数据交换隔离冲突流量控制通过将网络划分为多个冲突域，交换机可以隔离冲突，减少网络拥堵。交换机可以对流量进行控制，确保数据传输的稳定性和可靠性。030201交换机的功能与作用用于连接终端设备，如计算机、打印机等。接入端口用于连接多个接入端口的集合，实现数据汇聚和转发。汇聚端口用于连接上级设备或核心交换机，实现数据的上行传输。上联端口交换机的端口类型图形界面配置通过交换机的图形用户界面（GUI）进行配置，操作简单直观。命令行配置通过交换机的命令行接口（CLI）进行配置，可以灵活地设置各种参数。远程配置通过网络远程登录交换机进行配置，方便管理员进行远程管理。交换机的端口配置方式02交换机端口的物理配置端口物理连接方式直接连接将设备直接连接到交换机的端口上，通过网线进行连接。堆叠连接将多个设备通过堆叠线缆连接到交换机的堆叠端口上，实现设备间的连接。光纤连接使用光纤线缆将设备连接到交换机的光纤端口上，提供长距离和高带宽的传输。根据设备和网络需求选择合适的端口速率，如10M、100M、1G或10G等。端口速率选择半双工或全双工模式，以匹配设备和网络的通信需求。端口双工模式根据连接设备的类型选择合适的端口类型，如RJ45、SC或LC等。端口类型端口物理参数配置端口物理故障排查确认网线是否连接正常，没有松动或断线的情况。通过命令行界面查看端口的状态，确认端口是否正常工作。确认设备接口是否正常，没有损坏或故障的情况。使用专门的故障排除工具，如网络测试仪或故障排除软件，进行故障排查。检查网线连接检查端口状态检查设备接口故障排除工具03交换机端口的逻辑配置VLAN的划分VLAN（虚拟局域网）是一种将物理网络划分为多个逻辑网络的技术，可以提高网络的灵活性和安全性。在交换机上配置VLAN，可以根据不同的需求将端口分配给不同的VLAN。VLAN的配置在交换机上配置VLAN，需要指定VLAN的ID和名称，并选择适合的端口加入VLAN。同时，还需要配置VLAN之间的路由，以便不同VLAN之间的通信。VLAN的划分与配置端口汇聚是将多个端口绑定为一个逻辑端口，以提高带宽和可靠性。在交换机上配置端口汇聚，可以将多个物理端口绑定为一个逻辑端口，实现负载均衡和冗余备份。端口汇聚端口绑定是指将多个端口的流量聚合到一个逻辑端口上，以提高网络的带宽和可靠性。在交换机上配置端口绑定，可以将多个物理端口的流量聚合到一个逻辑端口上，实现负载均衡和冗余备份。端口绑定端口的汇聚与绑定端口镜像端口镜像是指将一个端口的流量复制到另一个端口，以便进行网络监控和分析。在交换机上配置端口镜像，可以将一个端口的流量复制到另一个端口，以便进行网络监控和分析。端口克隆端口克隆是指将一个端口的MAC地址复制到其他端口，以便实现MAC地址的负载均衡和冗余备份。在交换机上配置端口克隆，可以将一个端口的MAC地址复制到其他端口，实现MAC地址的负载均衡和冗余备份。端口的镜像与克隆04生成树协议配置基础防止网络环路，避免广播风暴的产生，提高网络的稳定性。生成树协议的作用通过在交换机之间进行桥接，构建一棵生成树，将环路切割成若干个无环的路径，从而避免广播风暴的产生。生成树协议的原理生成树协议的作用与原理快速收敛，适用于高速网络环境。RSTP（快速生成树协议）慢速收敛，适用于低速网络环境。STP（生成树协议）适用于大型网络环境，可以构建多棵生成树，提高网络的可用性。MSTP（多生成树协议）根据实际网络环境和需求进行选择。选择哪种生成树协议生成树协议的种类与选择保存配置保存STP配置，使其生效。配置STP端口状态将交换机端口设置为阻塞、转发或丢弃状态。配置STP优先级设置交换机在生成树中的优先级。启用STP在交换机上启用STP功能。选择STP模式选择RSTP或MSTP模式。生成树协议的配置步骤05RSTP配置RSTP（RapidSpanningTreeProtocol）是一种快速收敛的生成树协议，用于构建无...
