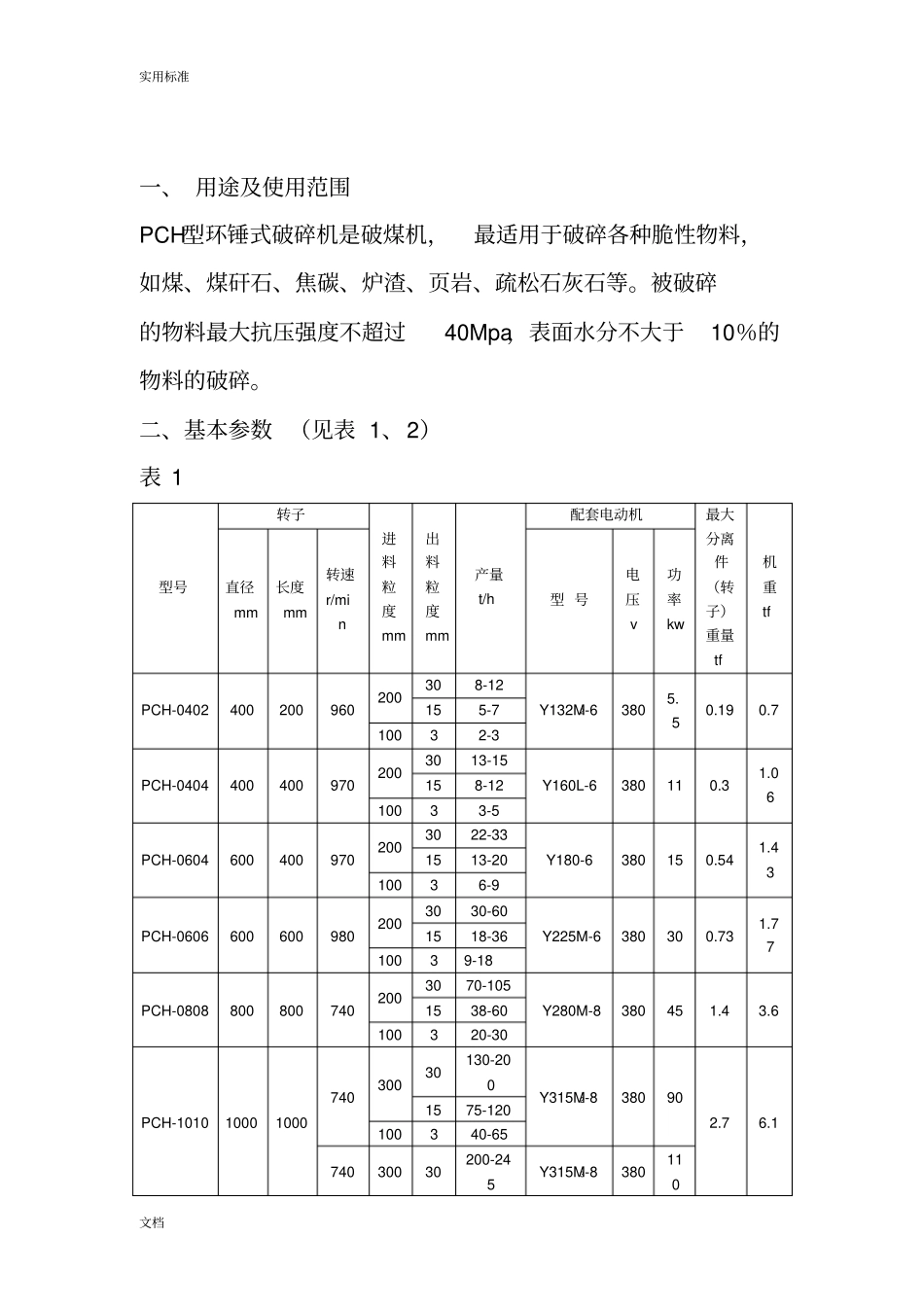

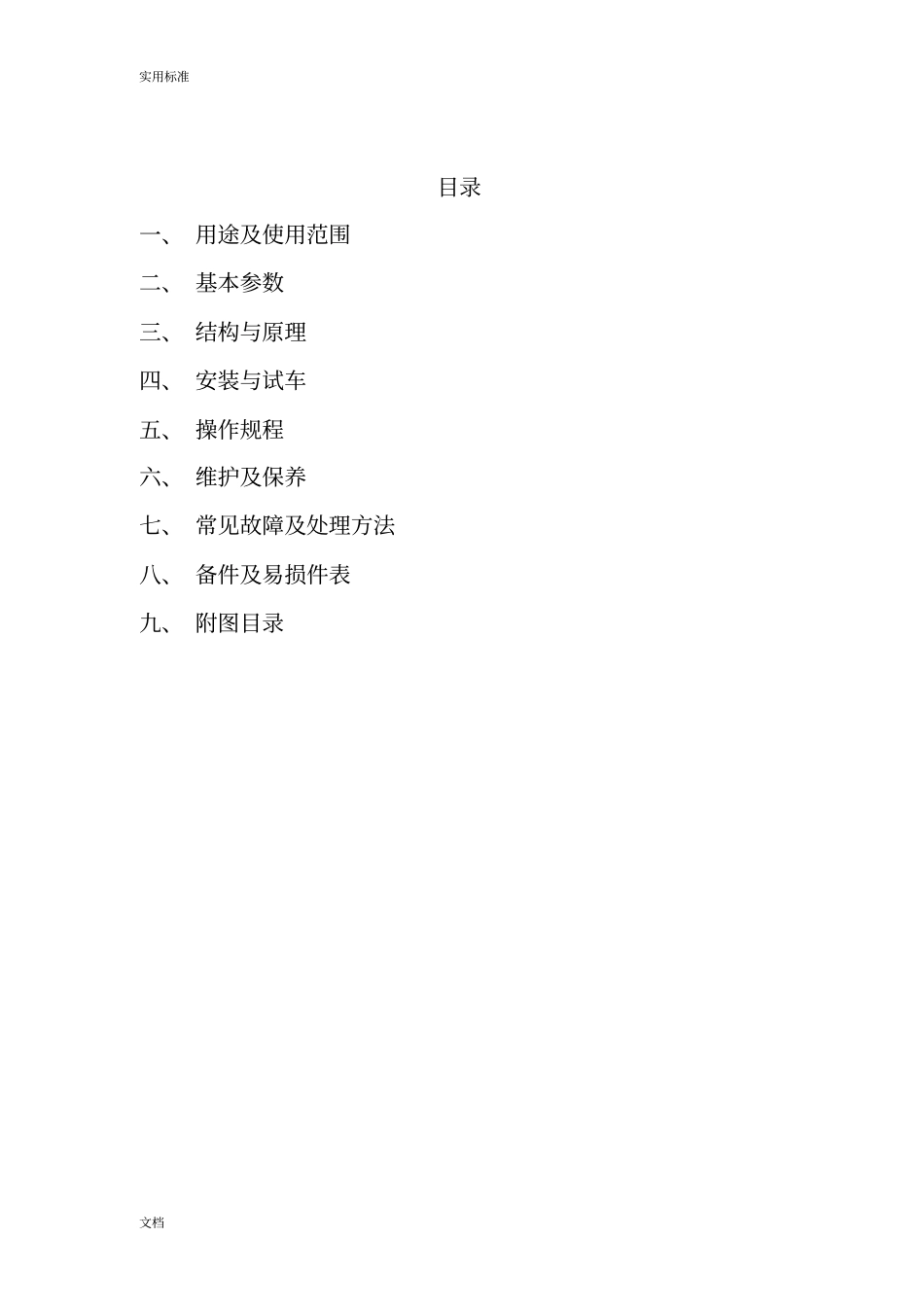

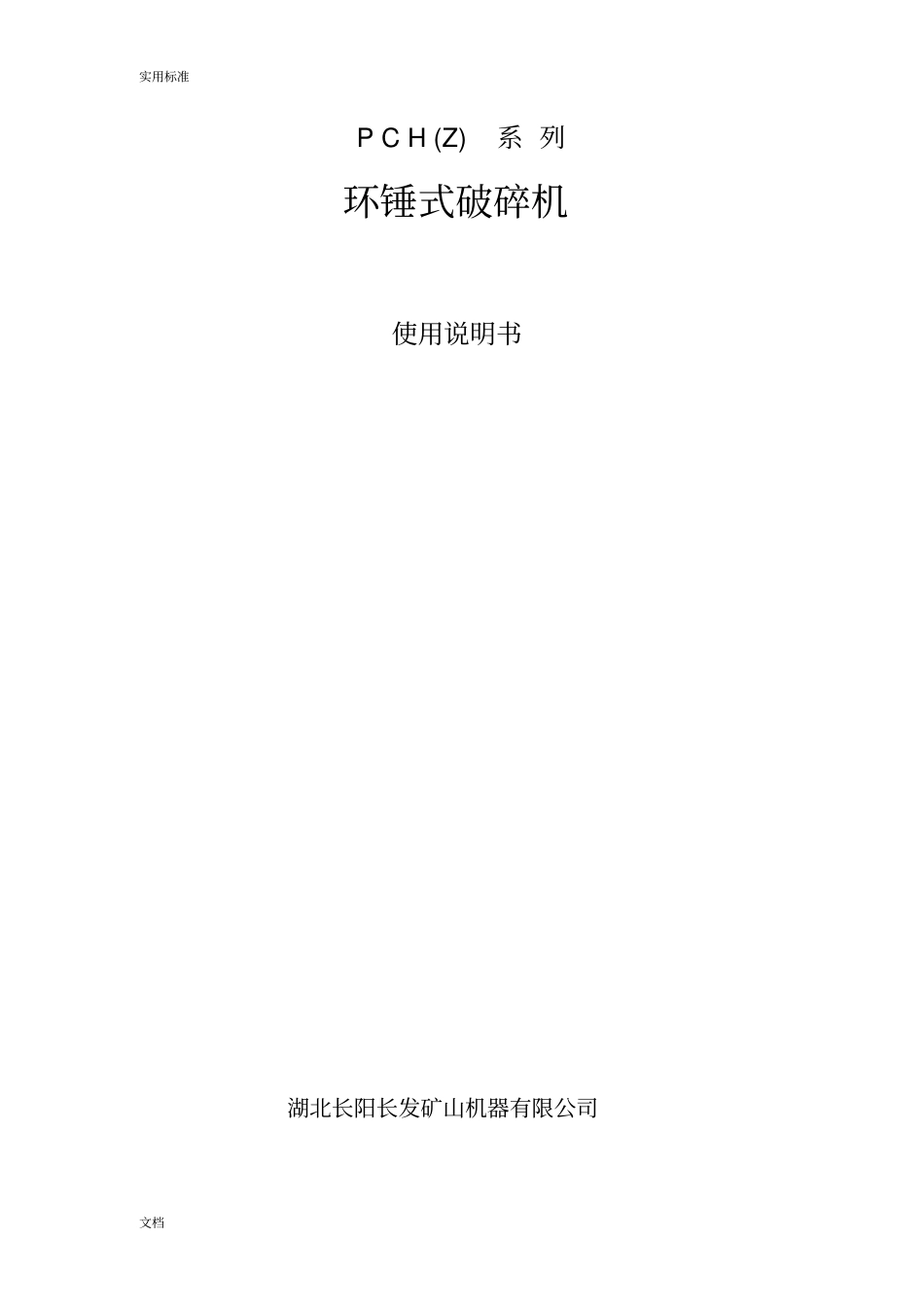

实用标准文档PCH(Z)系列环锤式破碎机使用说明书湖北长阳长发矿山机器有限公司实用标准文档目录一、用途及使用范围二、基本参数三、结构与原理四、安装与试车五、操作规程六、维护及保养七、常见故障及处理方法八、备件及易损件表九、附图目录实用标准文档一、用途及使用范围PCH型环锤式破碎机是破煤机，最适用于破碎各种脆性物料，如煤、煤矸石、焦碳、炉渣、页岩、疏松石灰石等。被破碎的物料最大抗压强度不超过40Mpa，表面水分不大于10％的物料的破碎。二、基本参数（见表1、2）表1型号转子进料粒度mm出料粒度mm产量t/h配套电动机最大分离件（转子）重量tf机重tf直径mm长度mm转速r/min型号电压v功率kwPCH-0402400200960200308-12Y132M2-63805.50.190.7155-710032-3PCH-04044004009702003013-15Y160L-6380110.31.06158-1210033-5PCH-06046004009702003022-33Y180-6380150.541.431513-2010036-9PCH-06066006009802003030-60Y225M-6380300.731.771518-3610039-18PCH-08088008007402003070-105Y280M-8380451.43.61538-60100320-30PCH-10101000100074030030130-200Y315M2-8380902.76.11575-120100340-6574030030200-245Y315M3-8380110实用标准文档15120-200100360-70PCH-10161000160074030030230-360JS128-83801553.810.0815140-220100370-13074030030400-500Y400-8600022015240-3001003120-150PCH-12161200160074035030500-620Y400-860002805.015.015300-3721003150-18674035030620-800Y450-8600035015370-4801003180-240表2型号转子直径×长度mm转子转速r/min最大进料粒度mm最大出料粒度mm产量t/h电动机最大分离件转子重量kg总重kg型号功率kw电压v重量kgPCHZ-0404400×40097080≤1515-25Y160L-6113801503501100PCHZ-0606600×98010035-55Y225M-6303803607301770实用标准文档600PCHZ-0808800×80074012060-80Y315S-85538085015504100PCHZ-10101000×1000140100-130Y315M3-8110380120029506800PCHZ-10161000×1600200-250Y400-82206000310035209800PCHZ-12161200×1600160300-35035560004100570015000PCHZ-12211200×2100400-450Y450-845060004300683024000三、结构与原理PCH(Z)系列环锤式破碎机由转子、机体、调节机构等主要部分组成.电动机通过弹性柱销联轴器直接驱动转子。转子部分由主轴、端板、隔板、销锤、环锤等主要零件组成.环锤吊挂在锤销上,锤销安装在端板和隔板上,端板和隔板用平键和螺母固定在主轴上。机体部分由上下机壳、破碎板、筛板、反击板、衬板、托板等主要零件组成。破碎板和筛板安装在托板上。托板的一端用轴悬挂在上机壳两侧的轴座上，另一端通过连接板与调节机构相连。衬板安装在机壳两侧的内壁上，用以保护机壳不受磨损。破碎板、筛板、反击板和转子形成破碎腔。调节机构部分有蜗杆、蜗轮、指针、间隙指示牌等主要零件组成,用于调节并显示转子与筛板之间的间隙。环锤式破碎机是一种带有环锤的冲击转子式破碎机。环锤不实用标准文档仅能随转子公转,还能绕锤销自转。物料进入破碎腔后,首先受到随转子高速旋转的环锤的冲击作用破碎,被破碎的物料同时从环锤处获得动能,高速度地冲向破碎板,受到第二次破碎,然后落到筛板上,受环锤的挤压和磨剥进一步破碎,并透过筛孔排除。不能破碎的杂物进入金属收集器,而后定期清除。出料粒度的调节,是通过更换不同规格的筛板来实现的。转子与筛板之间的间隙,可根据需要通过调节机构进行调节。四、安装与试车1、安装的技术要求：⑴破碎机主轴的水平度允差≤0.2mm/m;⑵破碎机主轴垂直方向的水平度允差≤1mm/m;⑶破碎机主轴与电动机主轴的同轴度允差为?0.1mm；⑷破碎机飞轮联轴器与电动机联轴器的轴线偏角≤40′。2、安装本说明书提供的安装布置图，仅用于表示破碎机与电动机的排列位置，用户应参照图样结合上料、排料等具体情况另行设计总的安装布置图。破碎机的安装应在钢筋混凝土基础干固后进行。安装方法如下：⑴安装时首先检查基础上的各预留孔位置、安装高程是否与安装布置图相符，然后将破碎机和电动机分别吊装于基实用标准文档础上，对准基础上预先拉好的中心线，在底座用楔行垫块初调到符合安装的技术要求，并锁上地脚螺母...
