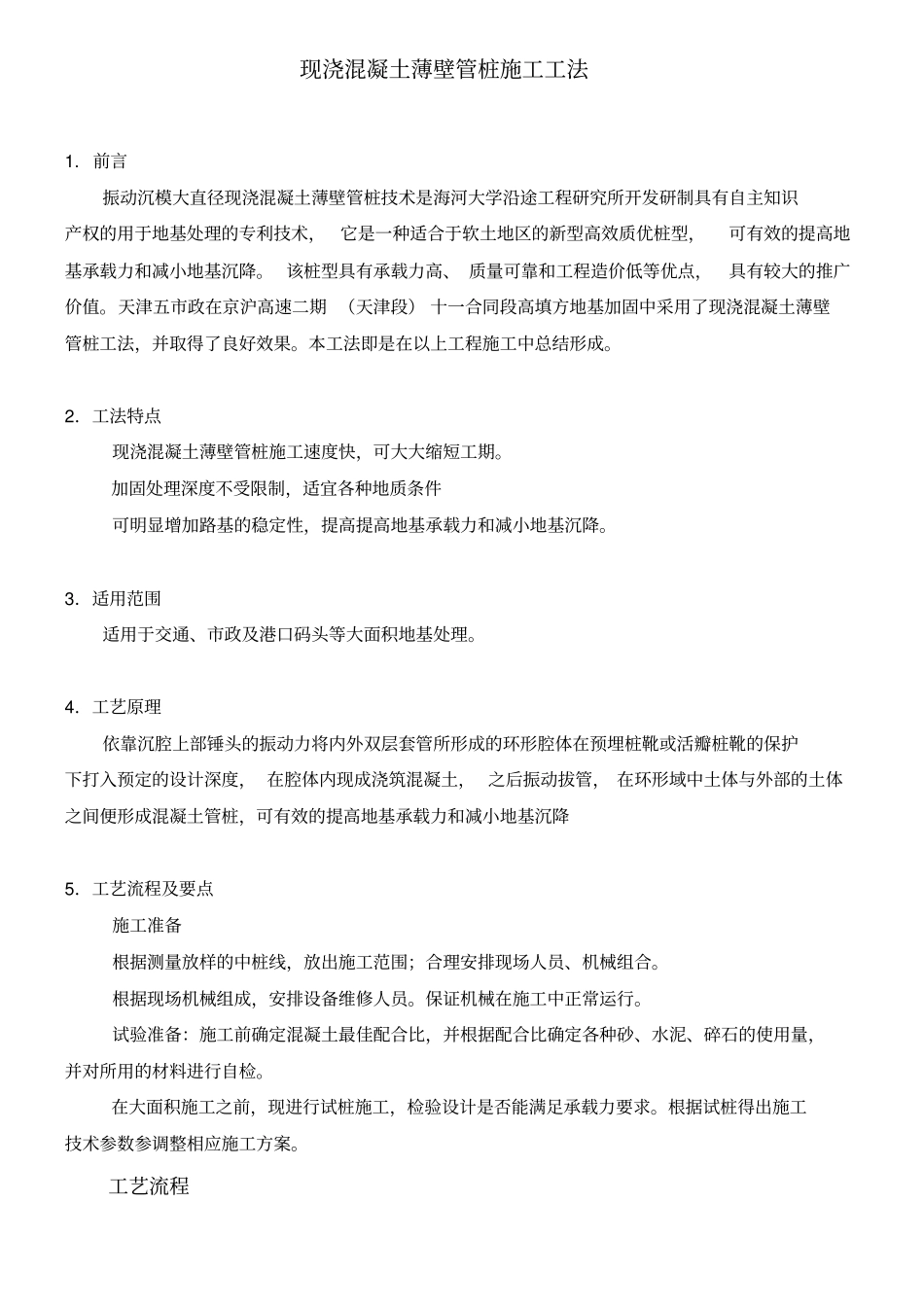

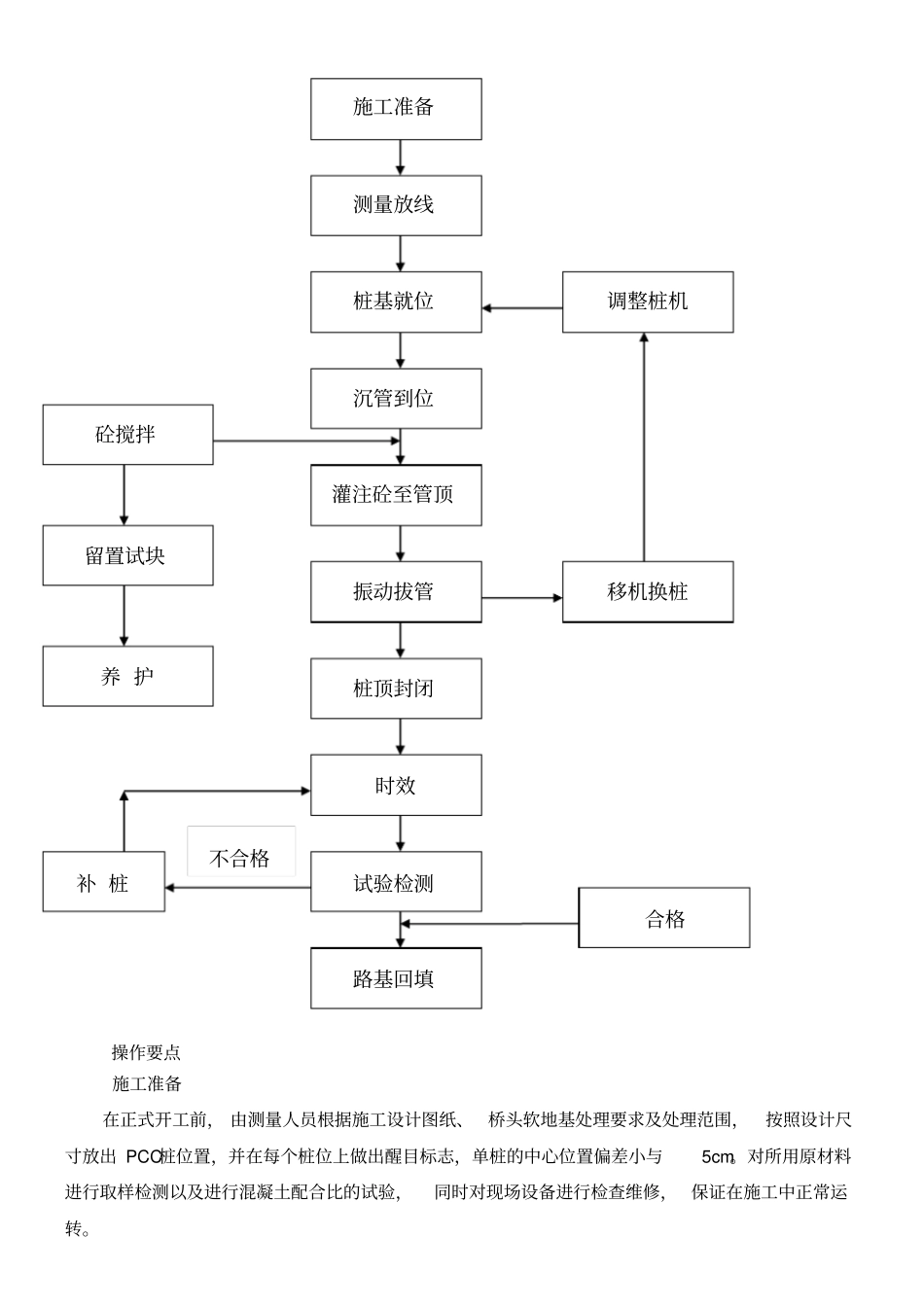

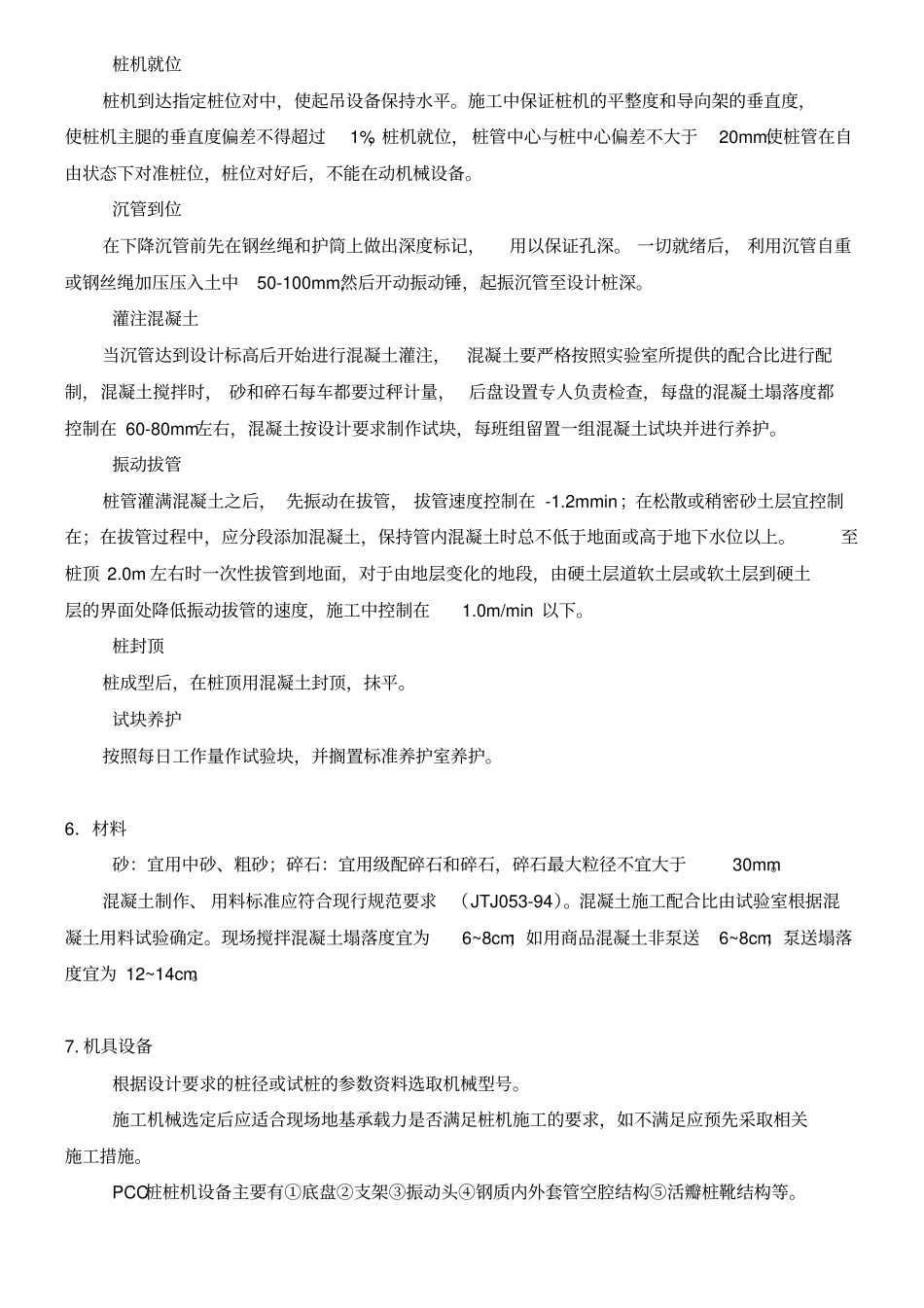

现浇混凝土薄壁管桩施工工法1.前言振动沉模大直径现浇混凝土薄壁管桩技术是海河大学沿途工程研究所开发研制具有自主知识产权的用于地基处理的专利技术，它是一种适合于软土地区的新型高效质优桩型，可有效的提高地基承载力和减小地基沉降。该桩型具有承载力高、质量可靠和工程造价低等优点，具有较大的推广价值。天津五市政在京沪高速二期（天津段）十一合同段高填方地基加固中采用了现浇混凝土薄壁管桩工法，并取得了良好效果。本工法即是在以上工程施工中总结形成。2．工法特点现浇混凝土薄壁管桩施工速度快，可大大缩短工期。加固处理深度不受限制，适宜各种地质条件可明显增加路基的稳定性，提高提高地基承载力和减小地基沉降。3．适用范围适用于交通、市政及港口码头等大面积地基处理。4．工艺原理依靠沉腔上部锤头的振动力将内外双层套管所形成的环形腔体在预埋桩靴或活瓣桩靴的保护下打入预定的设计深度，在腔体内现成浇筑混凝土，之后振动拔管，在环形域中土体与外部的土体之间便形成混凝土管桩，可有效的提高地基承载力和减小地基沉降5．工艺流程及要点施工准备根据测量放样的中桩线，放出施工范围；合理安排现场人员、机械组合。根据现场机械组成，安排设备维修人员。保证机械在施工中正常运行。试验准备：施工前确定混凝土最佳配合比，并根据配合比确定各种砂、水泥、碎石的使用量，并对所用的材料进行自检。在大面积施工之前，现进行试桩施工，检验设计是否能满足承载力要求。根据试桩得出施工技术参数参调整相应施工方案。工艺流程操作要点施工准备在正式开工前，由测量人员根据施工设计图纸、桥头软地基处理要求及处理范围，按照设计尺寸放出PCC桩位置，并在每个桩位上做出醒目标志，单桩的中心位置偏差小与5cm。对所用原材料进行取样检测以及进行混凝土配合比的试验，同时对现场设备进行检查维修，保证在施工中正常运转。施工准备测量放线桩基就位沉管到位灌注砼至管顶振动拔管桩顶封闭时效试验检测调整桩机路基回填砼搅拌移机换桩留置试块养护合格补桩不合格桩机就位桩机到达指定桩位对中，使起吊设备保持水平。施工中保证桩机的平整度和导向架的垂直度，使桩机主腿的垂直度偏差不得超过1%，桩机就位，桩管中心与桩中心偏差不大于20mm.使桩管在自由状态下对准桩位，桩位对好后，不能在动机械设备。沉管到位在下降沉管前先在钢丝绳和护筒上做出深度标记，用以保证孔深。一切就绪后，利用沉管自重或钢丝绳加压压入土中50-100mm,然后开动振动锤，起振沉管至设计桩深。灌注混凝土当沉管达到设计标高后开始进行混凝土灌注，混凝土要严格按照实验室所提供的配合比进行配制，混凝土搅拌时，砂和碎石每车都要过秤计量，后盘设置专人负责检查，每盘的混凝土塌落度都控制在60-80mm左右，混凝土按设计要求制作试块，每班组留置一组混凝土试块并进行养护。振动拔管桩管灌满混凝土之后，先振动在拔管，拔管速度控制在-1.2mmin；在松散或稍密砂土层宜控制在；在拔管过程中，应分段添加混凝土，保持管内混凝土时总不低于地面或高于地下水位以上。至桩顶2.0m左右时一次性拔管到地面，对于由地层变化的地段，由硬土层道软土层或软土层到硬土层的界面处降低振动拔管的速度，施工中控制在1.0m/min以下。桩封顶桩成型后，在桩顶用混凝土封顶，抹平。试块养护按照每日工作量作试验块，并搁置标准养护室养护。6．材料砂：宜用中砂、粗砂；碎石：宜用级配碎石和碎石，碎石最大粒径不宜大于30mm。混凝土制作、用料标准应符合现行规范要求（JTJ053-94）。混凝土施工配合比由试验室根据混凝土用料试验确定。现场搅拌混凝土塌落度宜为6~8cm；如用商品混凝土非泵送6~8cm；泵送塌落度宜为12~14cm。7.机具设备根据设计要求的桩径或试桩的参数资料选取机械型号。施工机械选定后应适合现场地基承载力是否满足桩机施工的要求，如不满足应预先采取相关施工措施。PCC桩桩机设备主要有①底盘②支架③振动头④钢质内外套管空腔结构⑤活瓣桩靴结构等。侧面图桩机设备23415附图1PCC桩机型号有PCC-1000、PCC-1250、PCC-1500等按照PCC型号配备施工机械施工机械附表2序号123456机械名称桩机发电机搅拌机翻斗车...
