生产线配料系统设计VIP免费

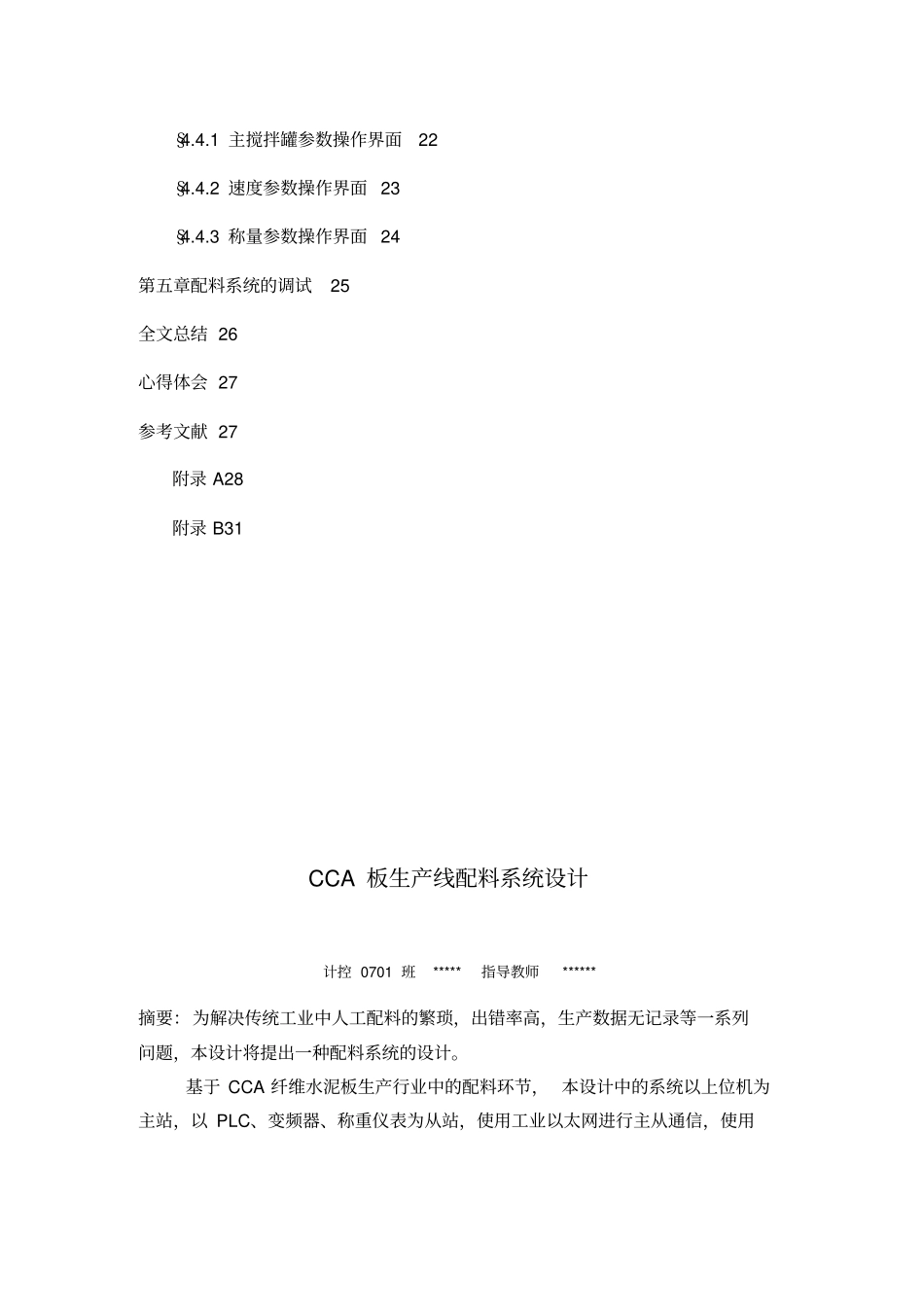

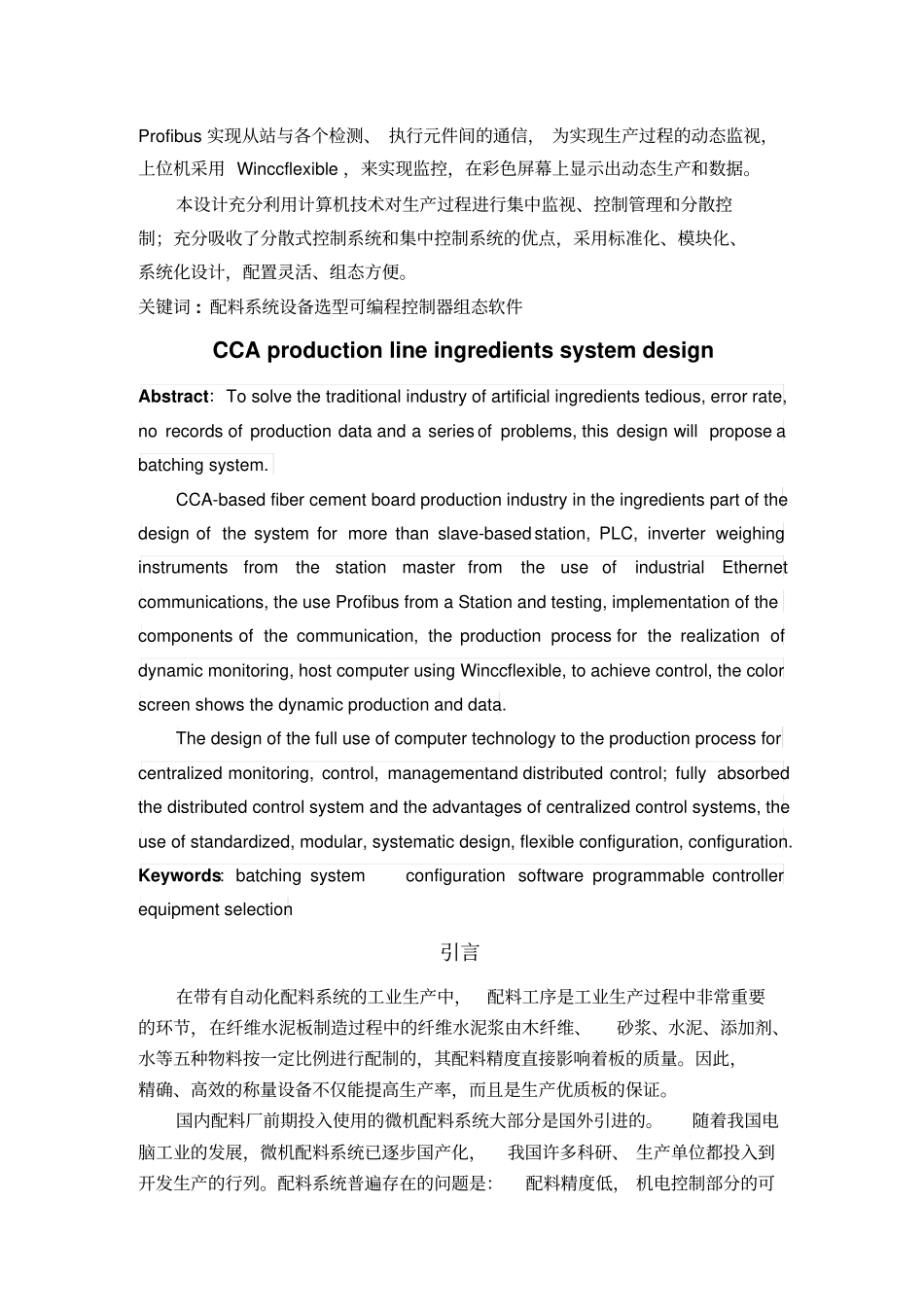

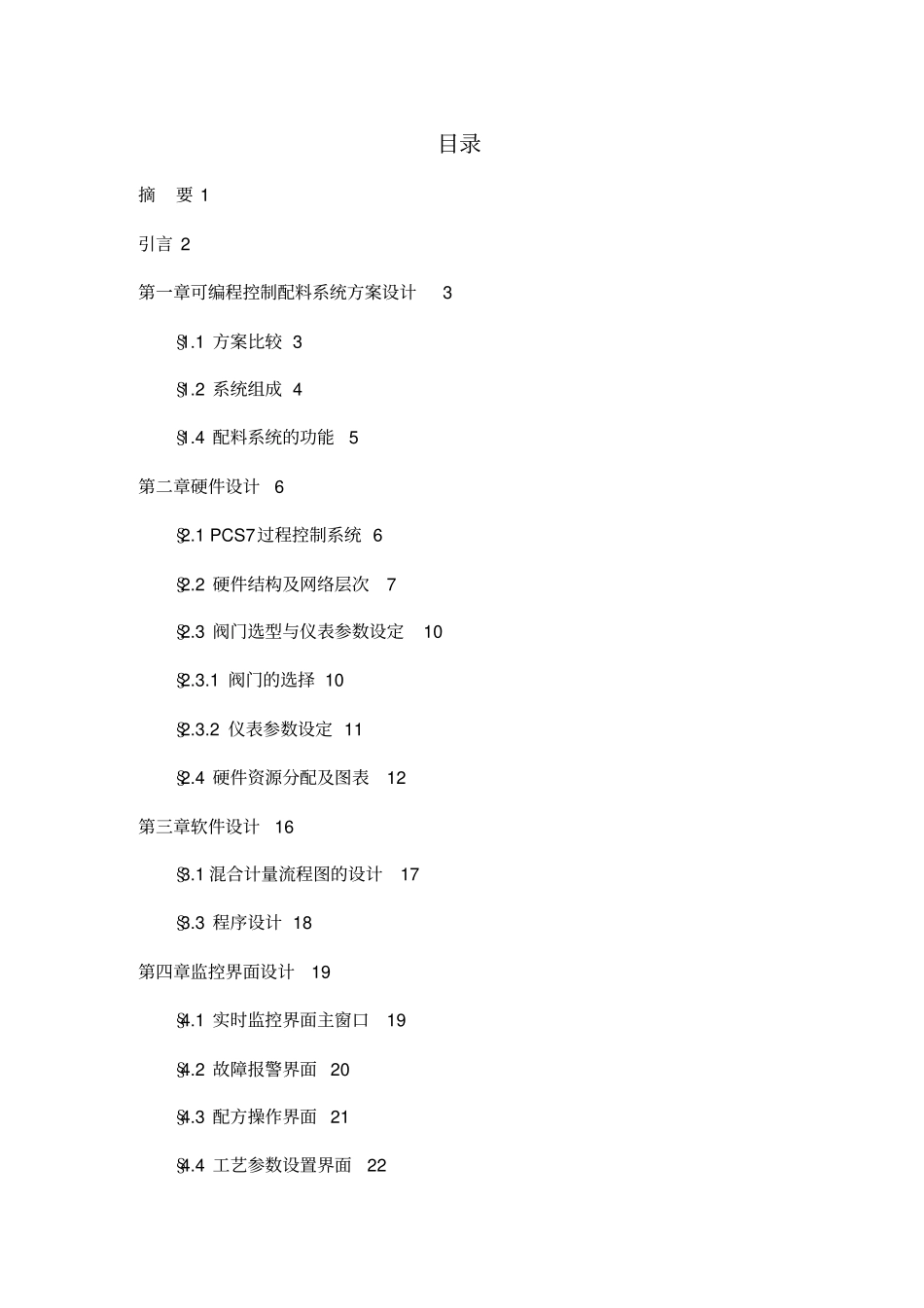

目录摘要1引言2第一章可编程控制配料系统方案设计3§1.1方案比较3§1.2系统组成4§1.4配料系统的功能5第二章硬件设计6§2.1PCS7过程控制系统6§2.2硬件结构及网络层次7§2.3阀门选型与仪表参数设定10§2.3.1阀门的选择10§2.3.2仪表参数设定11§2.4硬件资源分配及图表12第三章软件设计16§3.1混合计量流程图的设计17§3.3程序设计18第四章监控界面设计19§4.1实时监控界面主窗口19§4.2故障报警界面20§4.3配方操作界面21§4.4工艺参数设置界面22§4.4.1主搅拌罐参数操作界面22§4.4.2速度参数操作界面23§4.4.3称量参数操作界面24第五章配料系统的调试25全文总结26心得体会27参考文献27附录A28附录B31CCA板生产线配料系统设计计控0701班*****指导教师******摘要：为解决传统工业中人工配料的繁琐，出错率高，生产数据无记录等一系列问题，本设计将提出一种配料系统的设计。基于CCA纤维水泥板生产行业中的配料环节，本设计中的系统以上位机为主站，以PLC、变频器、称重仪表为从站，使用工业以太网进行主从通信，使用Profibus实现从站与各个检测、执行元件间的通信，为实现生产过程的动态监视，上位机采用Winccflexible，来实现监控，在彩色屏幕上显示出动态生产和数据。本设计充分利用计算机技术对生产过程进行集中监视、控制管理和分散控制；充分吸收了分散式控制系统和集中控制系统的优点，采用标准化、模块化、系统化设计，配置灵活、组态方便。关键词:配料系统设备选型可编程控制器组态软件CCAproductionlineingredientssystemdesignAbstract：Tosolvethetraditionalindustryofartificialingredientstedious,errorrate,norecordsofproductiondataandaseriesofproblems,thisdesignwillproposeabatchingsystem.CCA-basedfibercementboardproductionindustryintheingredientspartofthedesignofthesystemformorethanslave-basedstation,PLC,inverterweighinginstrumentsfromthestationmasterfromtheuseofindustrialEthernetcommunications,theuseProfibusfromaStationandtesting,implementationofthecomponentsofthecommunication,theproductionprocessfortherealizationofdynamicmonitoring,hostcomputerusingWinccflexible,toachievecontrol,thecolorscreenshowsthedynamicproductionanddata.Thedesignofthefulluseofcomputertechnologytotheproductionprocessforcentralizedmonitoring,control,managementanddistributedcontrol;fullyabsorbedthedistributedcontrolsystemandtheadvantagesofcentralizedcontrolsystems,theuseofstandardized,modular,systematicdesign,flexibleconfiguration,configuration.Keywords:batchingsystemconfigurationsoftwareprogrammablecontrollerequipmentselection引言在带有自动化配料系统的工业生产中，配料工序是工业生产过程中非常重要的环节，在纤维水泥板制造过程中的纤维水泥浆由木纤维、砂浆、水泥、添加剂、水等五种物料按一定比例进行配制的，其配料精度直接影响着板的质量。因此，精确、高效的称量设备不仅能提高生产率，而且是生产优质板的保证。国内配料厂前期投入使用的微机配料系统大部分是国外引进的。随着我国电脑工业的发展，微机配料系统已逐步国产化，我国许多科研、生产单位都投入到开发生产的行列。配料系统普遍存在的问题是：配料精度低，机电控制部分的可靠性差，缺少数据库管理生产以及对生产过程的实时动态监视。配料精度低的主要原因是电子秤系统的动态性范围小，而可靠性差，主要是中间继电器和微机控制系统的可靠性低所致，本设计中的配料系统可减少人的重复操作，并且它还可以完成人无法完成的操作，从而大大地提高工业生产效率。结合建材行业中纤维水泥板的配料工艺控制要求与特点，这次设计采用了德国西门子公司S7-300系类可编程程序控制器来代替中间继电器和过程控制的微型机，设计开发了配料控制系统，并已成功地应用于实践。为了实现生产过程的动态监视，使用微机系统与PLC相连接，在彩色屏幕上显示出生产过程设备运行的状况和生产中的数据。经实际运行，该系统技术性能优良，运行稳定可靠，操作直观方便，...
