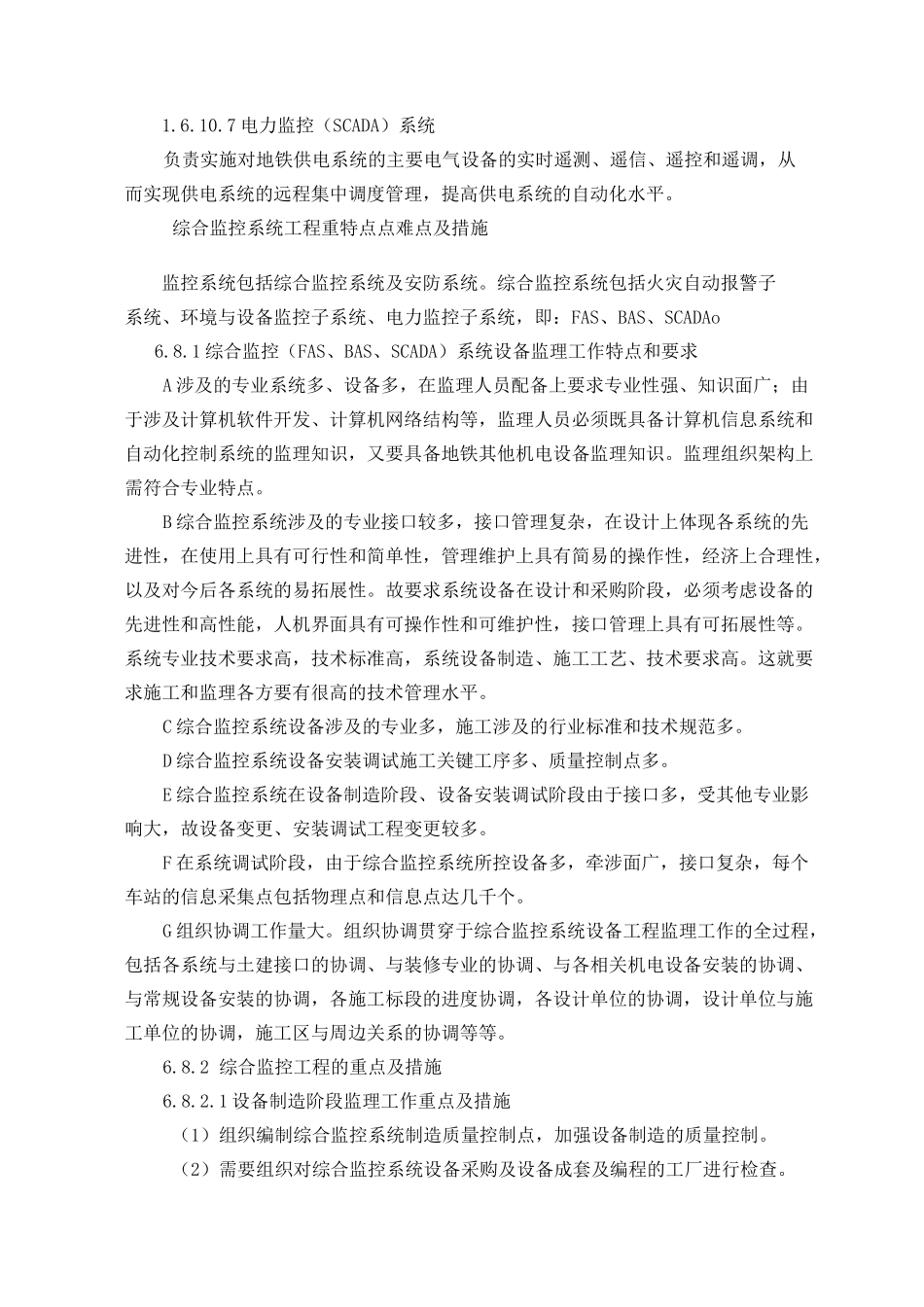

1.6.10.7电力监控（SCADA）系统负责实施对地铁供电系统的主要电气设备的实时遥测、遥信、遥控和遥调，从而实现供电系统的远程集中调度管理，提高供电系统的自动化水平。综合监控系统工程重特点点难点及措施监控系统包括综合监控系统及安防系统。综合监控系统包括火灾自动报警子系统、环境与设备监控子系统、电力监控子系统，即：FAS、BAS、SCADAo6.8.1综合监控（FAS、BAS、SCADA）系统设备监理工作特点和要求A涉及的专业系统多、设备多，在监理人员配备上要求专业性强、知识面广；由于涉及计算机软件开发、计算机网络结构等，监理人员必须既具备计算机信息系统和自动化控制系统的监理知识，又要具备地铁其他机电设备监理知识。监理组织架构上需符合专业特点。B综合监控系统涉及的专业接口较多，接口管理复杂，在设计上体现各系统的先进性，在使用上具有可行性和简单性，管理维护上具有简易的操作性，经济上合理性，以及对今后各系统的易拓展性。故要求系统设备在设计和采购阶段，必须考虑设备的先进性和高性能，人机界面具有可操作性和可维护性，接口管理上具有可拓展性等。系统专业技术要求高，技术标准高，系统设备制造、施工工艺、技术要求高。这就要求施工和监理各方要有很高的技术管理水平。C综合监控系统设备涉及的专业多，施工涉及的行业标准和技术规范多。D综合监控系统设备安装调试施工关键工序多、质量控制点多。E综合监控系统在设备制造阶段、设备安装调试阶段由于接口多，受其他专业影响大，故设备变更、安装调试工程变更较多。F在系统调试阶段，由于综合监控系统所控设备多，牵涉面广，接口复杂，每个车站的信息采集点包括物理点和信息点达几千个。G组织协调工作量大。组织协调贯穿于综合监控系统设备工程监理工作的全过程，包括各系统与土建接口的协调、与装修专业的协调、与各相关机电设备安装的协调、与常规设备安装的协调，各施工标段的进度协调，各设计单位的协调，设计单位与施工单位的协调，施工区与周边关系的协调等等。6.8.2综合监控工程的重点及措施6.8.2.1设备制造阶段监理工作重点及措施（1）组织编制综合监控系统制造质量控制点，加强设备制造的质量控制。（2）需要组织对综合监控系统设备采购及设备成套及编程的工厂进行检查。组织综合监控系统设备制造的驻厂检查，对设备制造过程进行质量控制。（3）组织设计联络和设计审查。审查各子系统及其集成系统的设备选型、控制网络、拓扑结构是否适合当今流行的网络和自动化技术，是否进行结构化、模块化设计，是否考虑了系统的拓展性和可持续性，系统功能是否满足合同技术规范的功能需求。（4）组织接口试验。综合监控系统设备接口多，涉及的专业也多，采用的接口规格有硬线接口、通讯接口等，接口规约各不相同。在设计联络确定接口试验内容、方式后，设备供应商必须与相关接口的设备供应商之间做接口试验。（5）组织设备型式试验。设备的型式试验内容必须满足合同中规定的要求，试验项目应至少包括：环境试验、电源波动试验和防电磁干扰试验等，从而保证了EMCS+FAS+SCADA系统设备的适应性，并提高了其他各项性能。（6）组织设备制造（成套）关键工序检查和出厂验收。组织关键工序和成套工艺检查，设备供应商北京和利时公司在完成综合监控系统设备的工厂测试后，提交设备自检报告和设备出厂验收申请，监理根据设备工程测试报告审批出厂验收申请，并编制设备出厂验收大纲，组织设备出厂验收。（7）组织供货（运输）和设备开箱验收。监理要根据现场实际安装工期要求，制定设备供应计划，要求综合监控系统设备供应商按计划供货、包装和运输。监理监控整个供货过程。设备送到安装现场后及时组织深圳地铁公司、深圳地铁运营分公司、设备供应商现场人员、安装承包商进行开箱检查验收。对设备的外观、数量、型号、规格和原产地等与承包合同进行逐条核对。如发现设备有损坏或短缺的，供应商应在规定的时间里，进行修理、更换或补齐。6.8.2.2设备安装阶段监理工作重点及措施A组织施工图纸会审和设计交底。审查控制箱柜的分布以及被控设备信息点的位置是否满足相关合同文件的要求；审核设计是否符合有关技术规范和设计...
