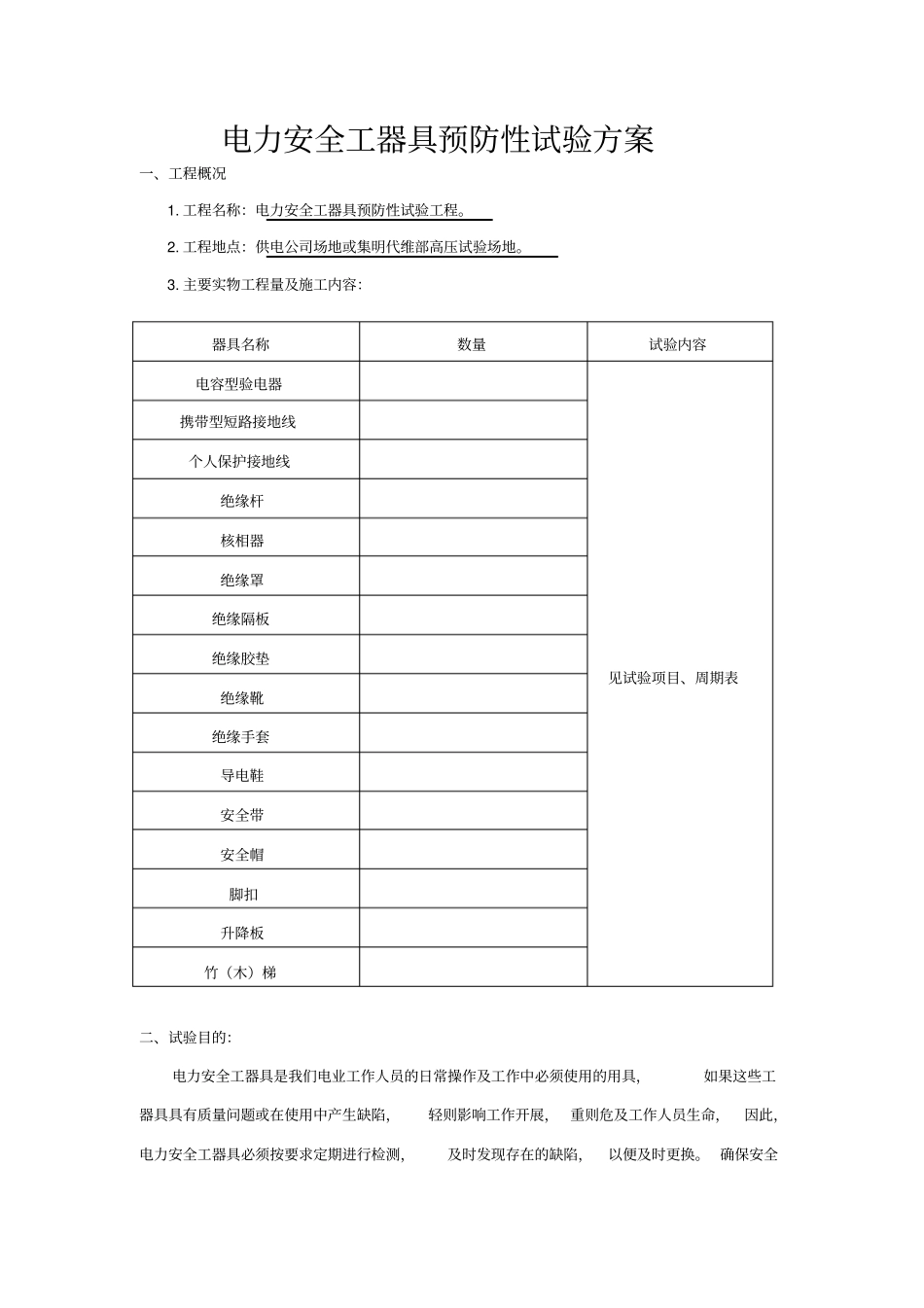

电力安全工器具预防性试验工程施工组织方案工程名称：电力安全工器具预防性试验工程编制：审核：日期：年0月日专业审核：签批：日期：年月日编制单位：电力安全工器具预防性试验方案一、工程概况1.工程名称：电力安全工器具预防性试验工程。2.工程地点：供电公司场地或集明代维部高压试验场地。3.主要实物工程量及施工内容：二、试验目的：电力安全工器具是我们电业工作人员的日常操作及工作中必须使用的用具，如果这些工器具具有质量问题或在使用中产生缺陷，轻则影响工作开展，重则危及工作人员生命，因此，电力安全工器具必须按要求定期进行检测，及时发现存在的缺陷，以便及时更换。确保安全器具名称数量试验内容电容型验电器见试验项目、周期表携带型短路接地线个人保护接地线绝缘杆核相器绝缘罩绝缘隔板绝缘胶垫绝缘靴绝缘手套导电鞋安全带安全帽脚扣升降板竹（木）梯工器具安全可靠。三、定义电力安全工器具：防止触电、灼伤、坠落、摔伤等事故，保障工作人员人身各种专用工具和器具。安全工器具分为绝缘安全工器具和一般防护安全工器具两类。绝缘安全工器具又分为基本绝缘工器具和辅助绝缘安全工器具。基本绝缘安全工器具是指能直接操作带电设备或接触及可能接触带电体的工器具，如电容型验电器、绝缘杆等，这类工器具和带电作业工器具的区别在于工作过程中为短时间接触带电体或非接触带电体。辅助绝缘安全工器具是指绝缘强度不是承受设备或线路的工作电压，只是用于加强基本绝缘安全工器具的保安作用，用以防止接触电压、跨步电压、泄漏电流电弧对员的伤害，不能用绝缘安全工器具直接接触高压设备带电部分。如：绝缘手套、绝缘靴等。预防性试验：为防止使用中的电力安全工器具性能存在隐患而导致在使用中发生事故，对电力安全工器具进行试验、检测和诊断的手段。四、试验标准：国家电力公司2002-11-07“电力安全工器具预防性试验规程”。五、试验项目、周期和要求：试验项目、周期和要求电容式验电器序号项目周期要求说明1起动电压试验1年起动电压值不高于额定电压的40%,不低于额定电压的15%试验时接触电极应与试验电极相接触2工频耐压试验1年额定电压kV试验长度m工频耐压(kV)1min5min100.745---350.995---631.0175---1101.3220---2202.14403303.2---3805004.1---580携带型短路接地线序号项目周期要求说明1成组直流电阻试验不超过5年在各接线鼻之间测量直流电阻，对于25mm2、35mm2、50mm2、70mm2、95mm2、120mm2的各种截面，平均每米的电阻值应分别小于0.79mΩ、0.56mΩ、0.40mΩ、0.28mΩ、0.21mΩ、0.16mΩ同一批次抽测，不少于2条，接线鼻与软导线压接的应做该试验2操作棒的工频耐压试验1年额定电压kV工频耐压kV试验电压加在护环与紧固头之间1min5min1045---3595---63175---110220---220440---330---380500---580个人保护接地线序号项目周期要求说明1成组直流电阻试验不超过5年在各接线鼻之间测量直流电阻，对于10mm2、16mm2、25mm2的截面，平均每米的电阻值应小于1.98mΩ、1.24mΩ、0.79mΩ同一批次抽测，不少于2条绝缘杆序号项目周期要求说明1工频耐压试验1年额定电压kV试验长度m工频耐压kV1min5min100.745---350.995---631.0175---1101.3220---2202.1440---3303.2---3805004.1---580核相器序号项目周期要求说明1连接导线绝缘强度试验必要时额定电压kV工频耐压kV持续时间min浸在电阻率小于100Ω.m水中1085352852绝缘部分工频耐压试验1年额定电压kV试验长度m工频耐压kV持续时间min100.7451350.99513电阻管泄漏电流试验半年额定电压kV工频耐压kV持续时间min泄露电流mA10101≤235351≤24动作电压试验1年最低动作电压应达0.25倍额定电压绝缘罩序号项目周期要求说明1工频耐压试验1年额定电压kV工频电压kV时间min6~1030135801绝缘隔板序号项目周期要求说明1表面工频耐压试验1年额定电压kV工频耐压kV时间min电极间距离300mm6~356011工频耐压试验1年额定电压kV工频电压kV时间min6~1030135801绝缘胶垫序号项目周期要求说明1工频耐压试验1年电压等级工频电压kV时间m使用于带电设备区域高压151低压3.51绝缘靴序号项目周期要求说明1工频耐压试验半年工频耐压kV持续时间min泄露电...
