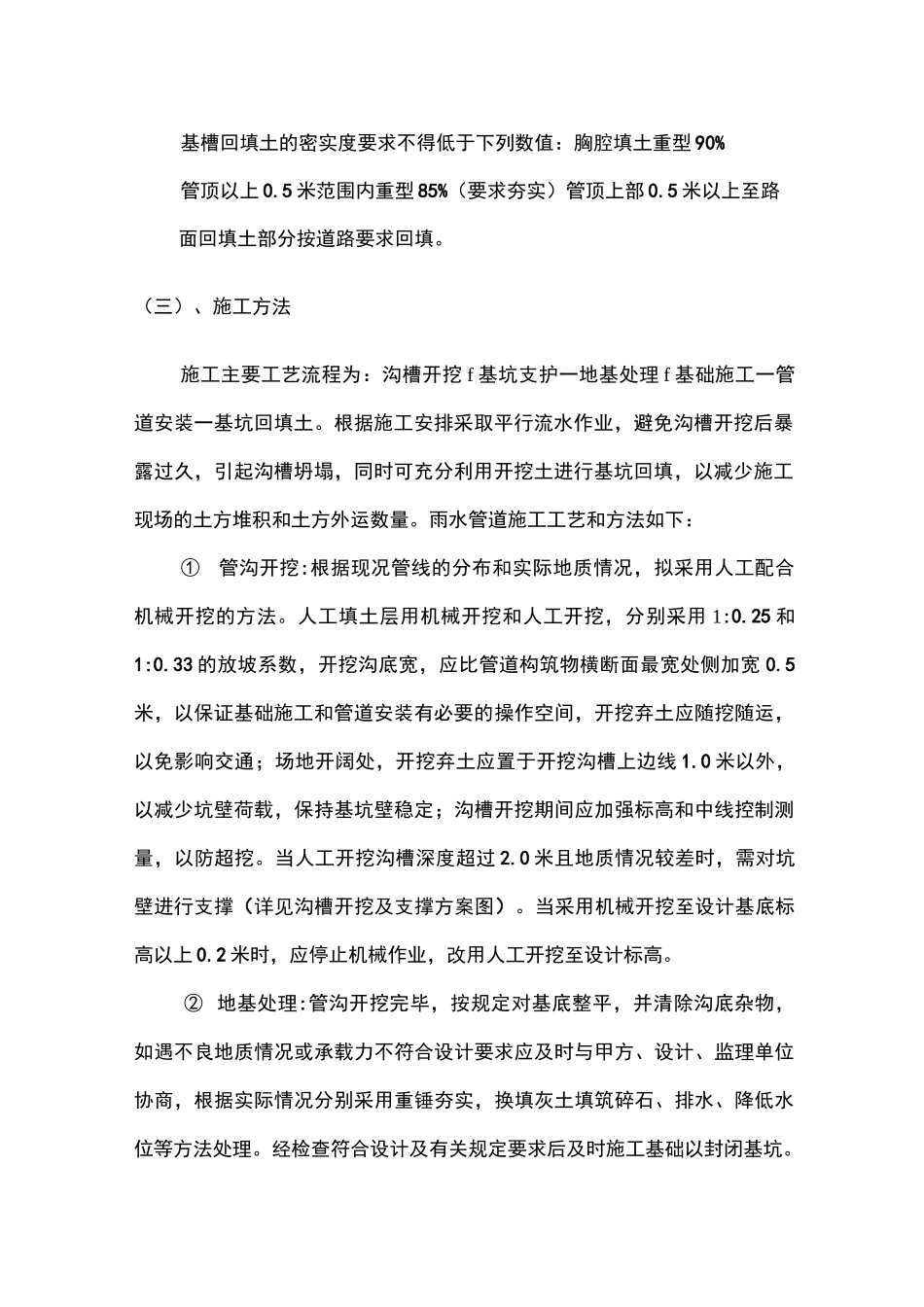

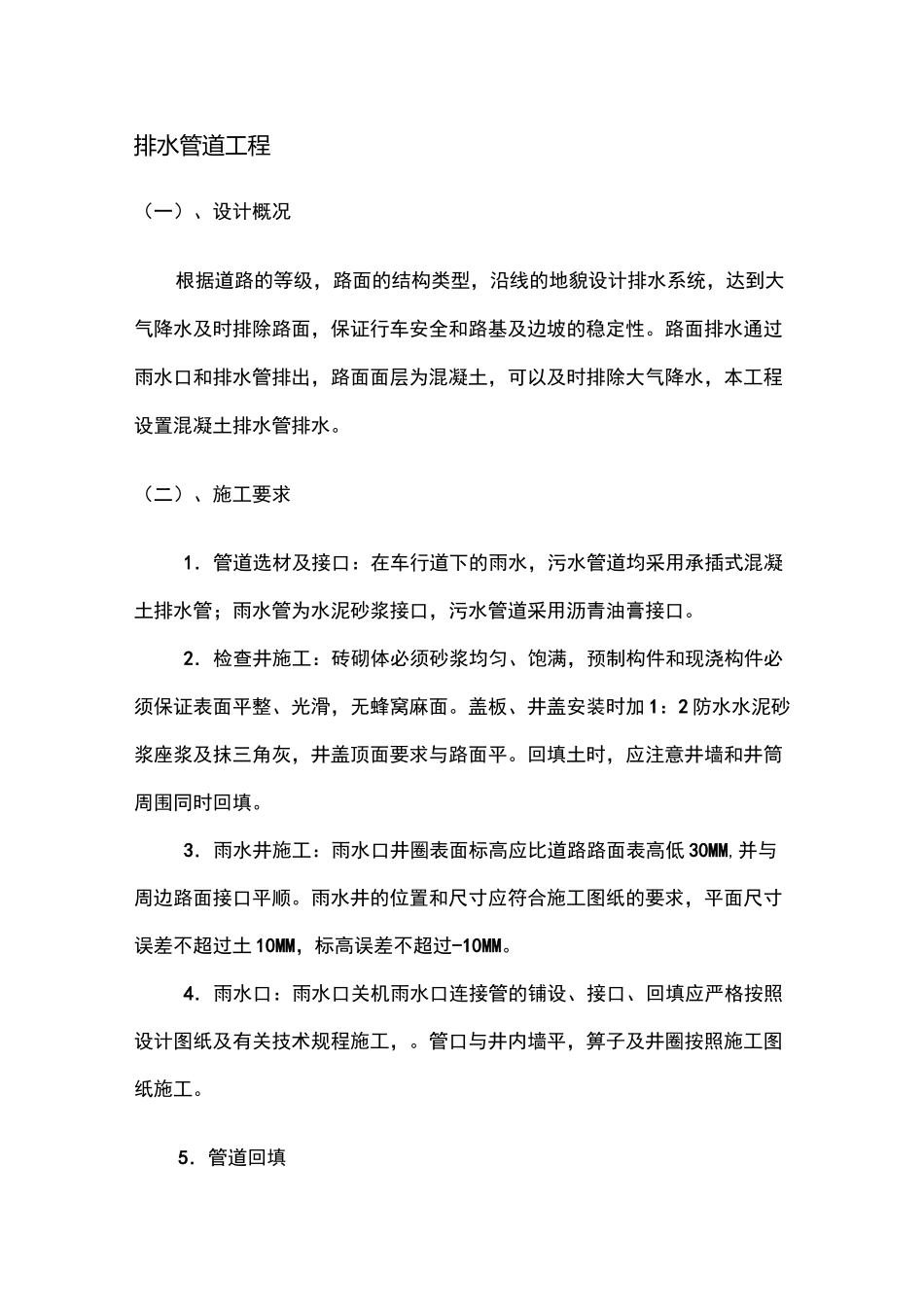

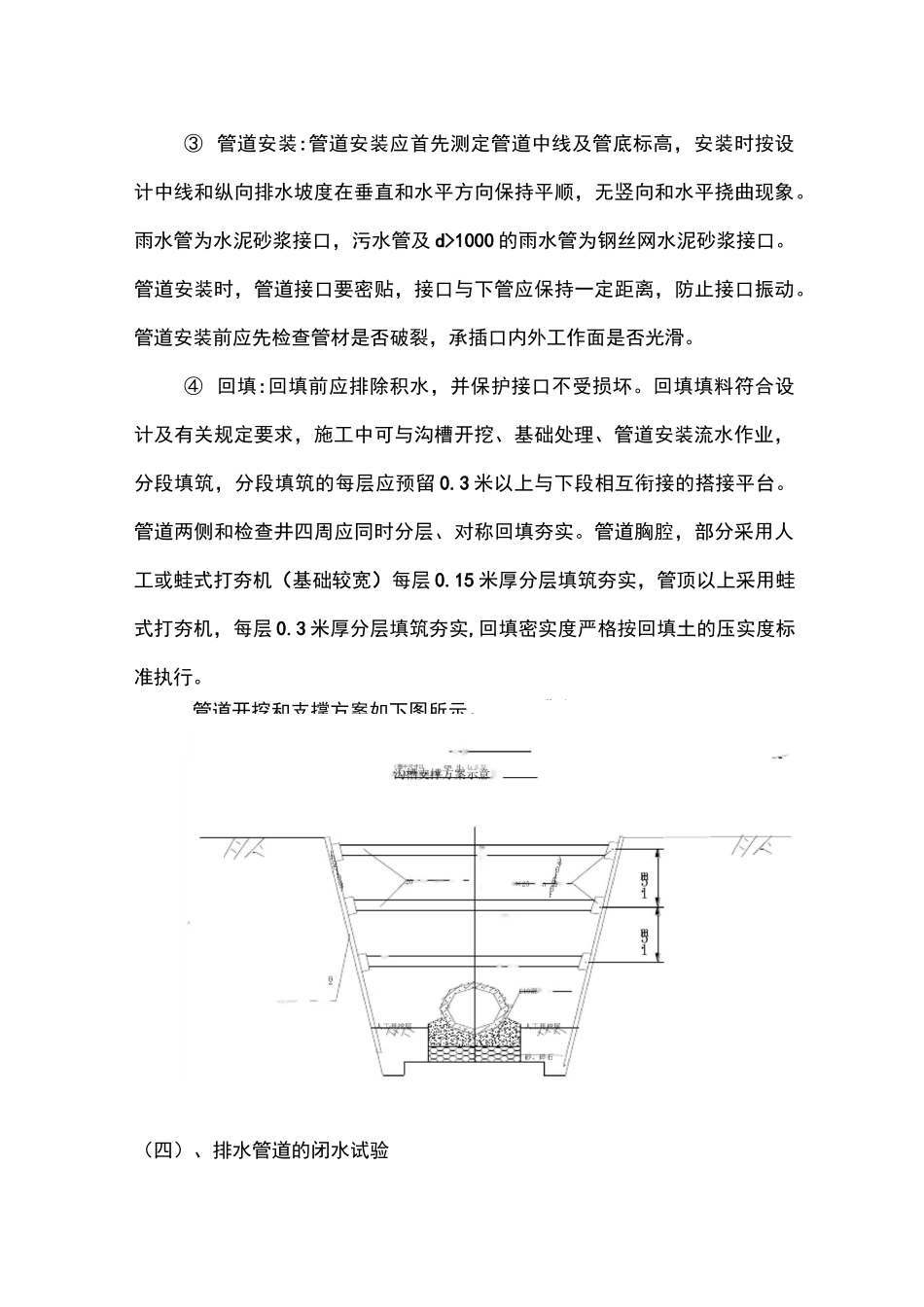

排水管道工程（一）、设计概况根据道路的等级，路面的结构类型，沿线的地貌设计排水系统，达到大气降水及时排除路面，保证行车安全和路基及边坡的稳定性。路面排水通过雨水口和排水管排出，路面面层为混凝土，可以及时排除大气降水，本工程设置混凝土排水管排水。（二）、施工要求1．管道选材及接口：在车行道下的雨水，污水管道均采用承插式混凝土排水管；雨水管为水泥砂浆接口，污水管道采用沥青油膏接口。2．检查井施工：砖砌体必须砂浆均匀、饱满，预制构件和现浇构件必须保证表面平整、光滑，无蜂窝麻面。盖板、井盖安装时加1：2防水水泥砂浆座浆及抹三角灰，井盖顶面要求与路面平。回填土时，应注意井墙和井筒周围同时回填。3．雨水井施工：雨水口井圈表面标高应比道路路面表高低30MM,并与周边路面接口平顺。雨水井的位置和尺寸应符合施工图纸的要求，平面尺寸误差不超过土10MM，标高误差不超过-10MM。4．雨水口：雨水口关机雨水口连接管的铺设、接口、回填应严格按照设计图纸及有关技术规程施工，。管口与井内墙平，箅子及井圈按照施工图纸施工。5．管道回填基槽回填土的密实度要求不得低于下列数值：胸腔填土重型90%管顶以上0.5米范围内重型85%（要求夯实）管顶上部0.5米以上至路面回填土部分按道路要求回填。（三）、施工方法施工主要工艺流程为：沟槽开挖f基坑支护一地基处理f基础施工一管道安装一基坑回填土。根据施工安排采取平行流水作业，避免沟槽开挖后暴露过久，引起沟槽坍塌，同时可充分利用开挖土进行基坑回填，以减少施工现场的土方堆积和土方外运数量。雨水管道施工工艺和方法如下：①管沟开挖:根据现况管线的分布和实际地质情况，拟采用人工配合机械开挖的方法。人工填土层用机械开挖和人工开挖，分别采用1:0.25和1:0.33的放坡系数，开挖沟底宽，应比管道构筑物横断面最宽处侧加宽0.5米，以保证基础施工和管道安装有必要的操作空间，开挖弃土应随挖随运，以免影响交通；场地开阔处，开挖弃土应置于开挖沟槽上边线1.0米以外，以减少坑壁荷载，保持基坑壁稳定；沟槽开挖期间应加强标高和中线控制测量，以防超挖。当人工开挖沟槽深度超过2.0米且地质情况较差时，需对坑壁进行支撑（详见沟槽开挖及支撑方案图）。当采用机械开挖至设计基底标高以上0.2米时，应停止机械作业，改用人工开挖至设计标高。②地基处理:管沟开挖完毕，按规定对基底整平，并清除沟底杂物，如遇不良地质情况或承载力不符合设计要求应及时与甲方、设计、监理单位协商，根据实际情况分别采用重锤夯实，换填灰土填筑碎石、排水、降低水位等方法处理。经检查符合设计及有关规定要求后及时施工基础以封闭基坑。管道开挖和支撑方案如下图所示。图木■■C10混人工幵挖人工幵挖"凝25砂，碎5X12cm木板入20cm方木管道中心线沟槽幵挖施工方案示意1（图中方木沿沟槽纵向间距为2.0m，支撑仅用于不良地质处。）道中心③管道安装:管道安装应首先测定管道中线及管底标高，安装时按设计中线和纵向排水坡度在垂直和水平方向保持平顺，无竖向和水平挠曲现象。雨水管为水泥砂浆接口，污水管及d>1000的雨水管为钢丝网水泥砂浆接口。管道安装时，管道接口要密贴，接口与下管应保持一定距离，防止接口振动。管道安装前应先检查管材是否破裂，承插口内外工作面是否光滑。④回填:回填前应排除积水，并保护接口不受损坏。回填填料符合设计及有关规定要求，施工中可与沟槽开挖、基础处理、管道安装流水作业，分段填筑，分段填筑的每层应预留0.3米以上与下段相互衔接的搭接平台。管道两侧和检查井四周应同时分层、对称回填夯实。管道胸腔，部分采用人工或蛙式打夯机（基础较宽）每层0.15米厚分层填筑夯实，管顶以上采用蛙式打夯机，每层0.3米厚分层填筑夯实,回填密实度严格按回填土的压实度标准执行。（四）、排水管道的闭水试验排水管道闭水试验是在试验段内灌水，井内水位不低于管顶经上2m（—般以一个井段为一段），然后，在规定的时间里，观察管道的渗水量是否符合标准。试验前，用1:3水泥砂浆将试验段两井内的上游管口砌24cm厚的砖堵头，并用1:2.5砂浆抹面，将管段封闭严密。当堵头砌好后，养护3〜4d达到一定强度后...
