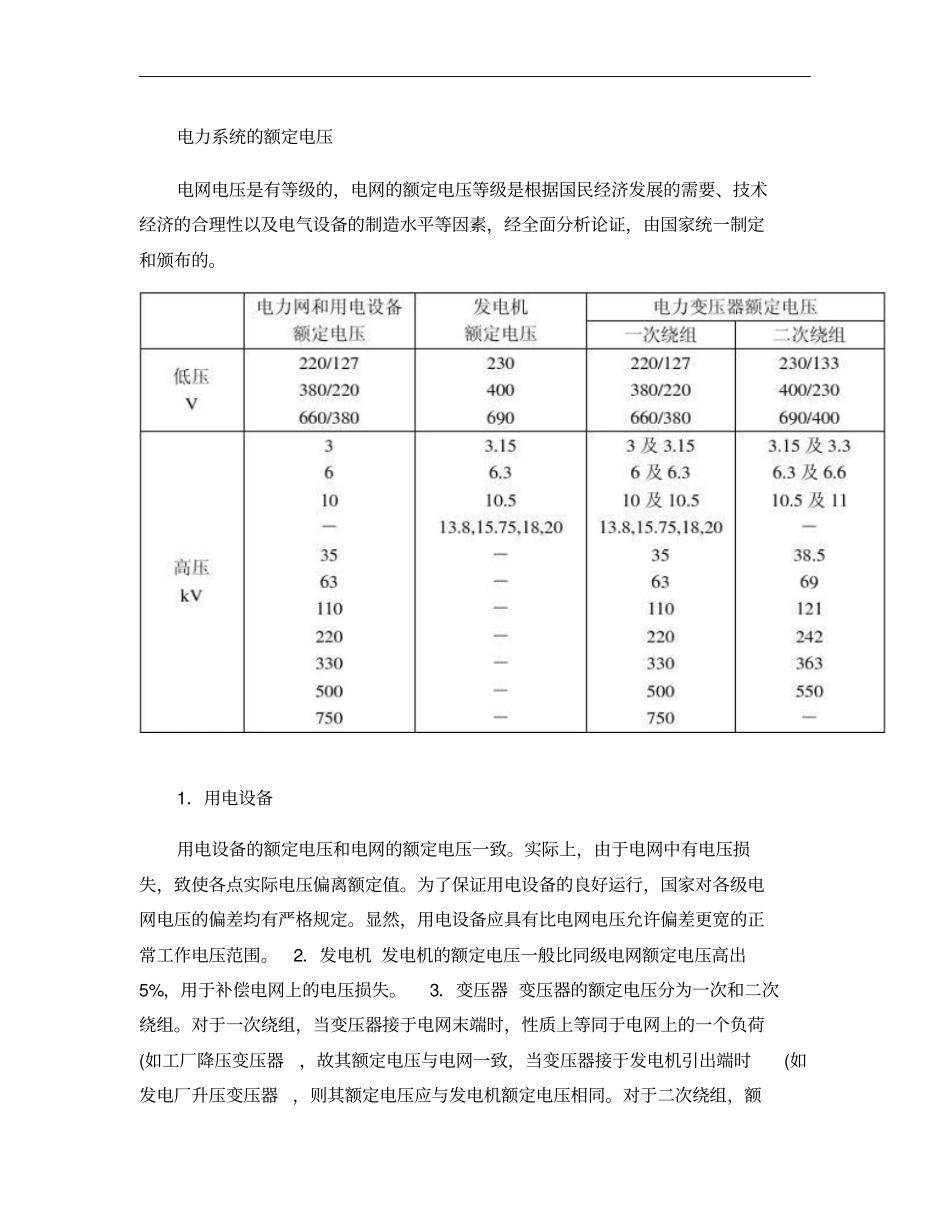

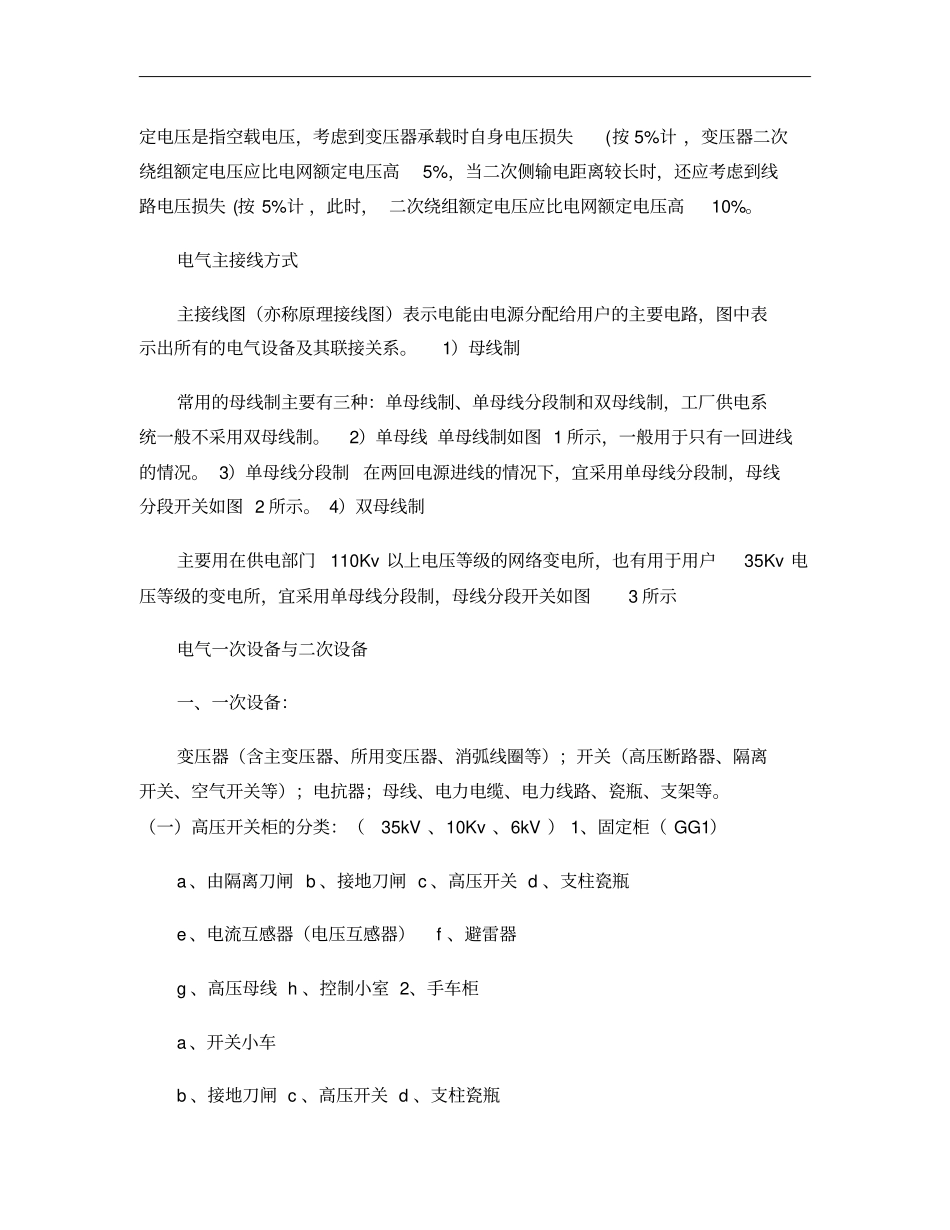

1、电力系统基础知识●电力系统的构成●电力系统的额定电压●电气主接线方式●电气一次设备与二次设备●电力系统变电所安装试验标准●电气设备故障●继电保护基础知识●变电所综合自动化系统●电力系统的中性点运行方式●供电质量的主要指标●微机常规保护的判断逻辑电力系统的构成一个完整的电力系统由分布各地的各种类型的发电厂、升压和降压变电所、输电线路及电力用户组成，它们分别完成电能的生产、电压变换、电能的输配及使用。图1－1电力系统的组成示意图电力系统的额定电压电网电压是有等级的，电网的额定电压等级是根据国民经济发展的需要、技术经济的合理性以及电气设备的制造水平等因素，经全面分析论证，由国家统一制定和颁布的。1．用电设备用电设备的额定电压和电网的额定电压一致。实际上，由于电网中有电压损失，致使各点实际电压偏离额定值。为了保证用电设备的良好运行，国家对各级电网电压的偏差均有严格规定。显然，用电设备应具有比电网电压允许偏差更宽的正常工作电压范围。2．发电机发电机的额定电压一般比同级电网额定电压高出5%，用于补偿电网上的电压损失。3．变压器变压器的额定电压分为一次和二次绕组。对于一次绕组，当变压器接于电网末端时，性质上等同于电网上的一个负荷(如工厂降压变压器，故其额定电压与电网一致，当变压器接于发电机引出端时(如发电厂升压变压器，则其额定电压应与发电机额定电压相同。对于二次绕组，额定电压是指空载电压，考虑到变压器承载时自身电压损失(按5%计，变压器二次绕组额定电压应比电网额定电压高5%，当二次侧输电距离较长时，还应考虑到线路电压损失(按5%计，此时，二次绕组额定电压应比电网额定电压高10%。电气主接线方式主接线图（亦称原理接线图）表示电能由电源分配给用户的主要电路，图中表示出所有的电气设备及其联接关系。1）母线制常用的母线制主要有三种：单母线制、单母线分段制和双母线制，工厂供电系统一般不采用双母线制。2）单母线单母线制如图1所示，一般用于只有一回进线的情况。3）单母线分段制在两回电源进线的情况下，宜采用单母线分段制，母线分段开关如图2所示。4）双母线制主要用在供电部门110Kv以上电压等级的网络变电所，也有用于用户35Kv电压等级的变电所，宜采用单母线分段制，母线分段开关如图3所示电气一次设备与二次设备一、一次设备：变压器（含主变压器、所用变压器、消弧线圈等）；开关（高压断路器、隔离开关、空气开关等）；电抗器；母线、电力电缆、电力线路、瓷瓶、支架等。（一）高压开关柜的分类：（35kV、10Kv、6kV）1、固定柜（GG1）a、由隔离刀闸b、接地刀闸c、高压开关d、支柱瓷瓶e、电流互感器（电压互感器）f、避雷器g、高压母线h、控制小室2、手车柜a、开关小车b、接地刀闸c、高压开关d、支柱瓷瓶e、电流互感器（电压互感器）f、避雷器g、高压母线h、控制小室（二）高压开关的分类：a、多油开关b、少油开关c、真空开关d、SF6开关6）高压开关的组成：a、开关小车b、真空泡c、储能电机d、操作机构（机械部分）e、高压触头f、电流互感器g、分合闸线圈h、二次控制部分｛储能回路、分合闸回路（带防跳功能）｝等等2）二次设备：电压互感器、电流互感器、阻波器、耦合电容器以及“控制”、“测量”、“保护”、“自动装置”、“远动”、“通讯”等设备。a、电流互感器测量级与保护级的区别：以10kV电流互感器的0.5/3两个绕组为例。其0.5级准确度绕组应接电能计量仪表，而3级准确度绕组应接继电保护电路。如果错接则：一是使正常运行中测量的准确度降低，使电能计量不准；二是在发生短路故障时，由于计量绕组铁心设计时保证在短路电流超过额定电流的一定倍数时，铁心饱和，限制了二次电流增长，以保护仪表。而继电保护绕组铁心不饱和，二次电流随短路电流相应增大，以使继电保护准确动作。如果错接，则继电保护动作不灵敏，而计量仪表可能烧坏。总之，两个二次绕级铁心厚薄不同，接线时不可错接。b、电流互感器的准确等级的意义：如，10P15,意思是互感器的一次电流为额定电流的15倍时,误差不超过±10%c、电压互感器与电流互感器工作原理上的区别：1电流互感器二次可以短路...
