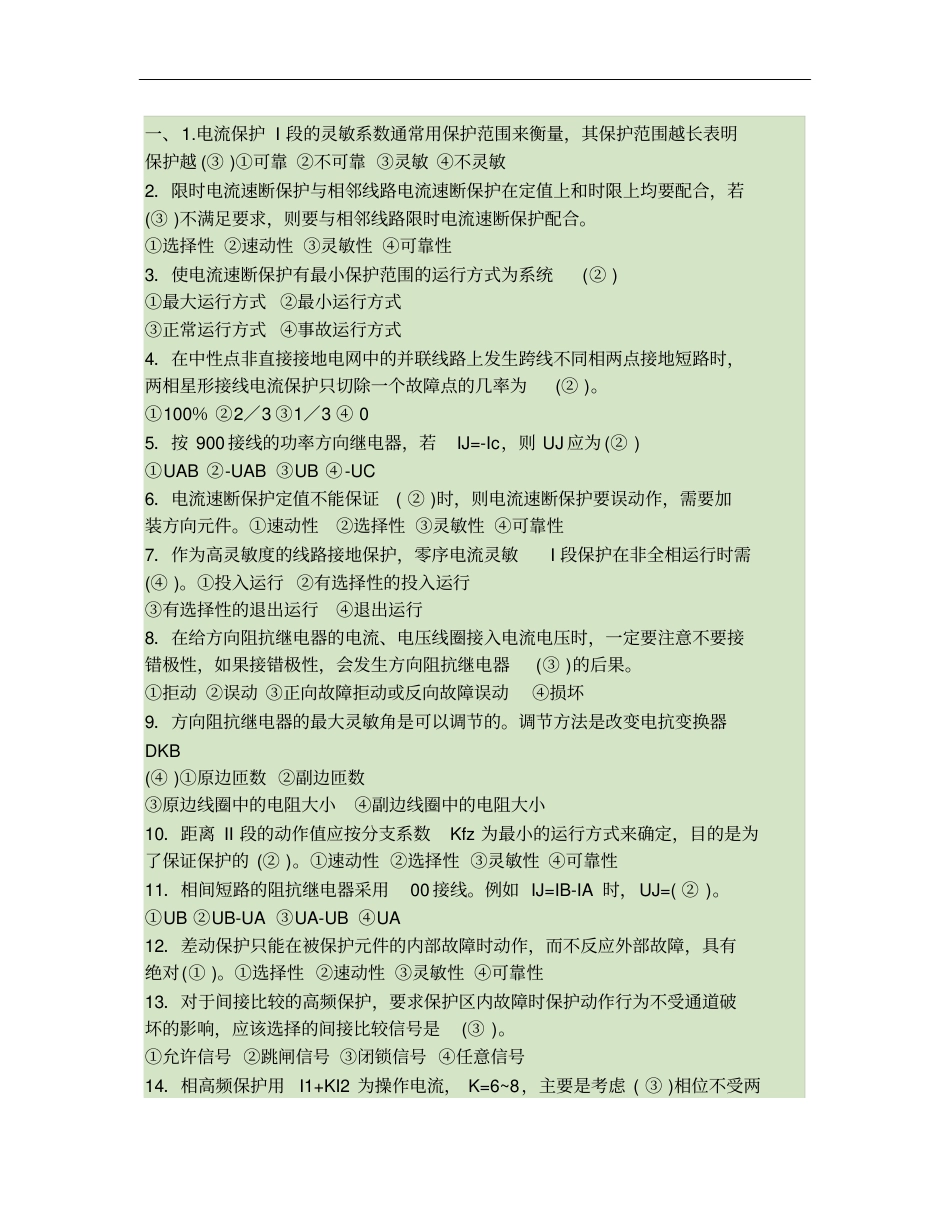

一、1.电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越(③)①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③)不满足要求，则要与相邻线路限时电流速断保护配合。①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统(②)①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为(②)。①100％②2／3③1／3④05．按900接线的功率方向继电器，若IJ=-Ic，则UJ应为(②)①UAB②-UAB③UB④-UC6．电流速断保护定值不能保证(②)时，则电流速断保护要误动作，需要加装方向元件。①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需(④)。①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(③)的后果。①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。调节方法是改变电抗变换器DKB(④)①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的(②)。①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线。例如IJ=IB-IA时，UJ=(②)。①UB②UB-UA③UA-UB④UA12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对(①)。①选择性②速动性③灵敏性④可靠性13．对于间接比较的高频保护，要求保护区内故障时保护动作行为不受通道破坏的影响，应该选择的间接比较信号是(③)。①允许信号②跳闸信号③闭锁信号④任意信号14．相高频保护用I1+KI2为操作电流，K=6~8，主要是考虑(③)相位不受两侧电源相位的影响，有利于正确比相。①正序电流②零序电流③负序电流④相电流15．高频保护基本原理是：将线路两端的电气量（电流方向或功率方向）转化为高频信号；以(③)为载波传送通道实现高频信号的传送，完成对两端电气量的比较。①微波通道②光纤通道③输电线路④导引线二、如图网络，试计算保护1电流速断保护的动作电流，动作时限及最小保护范围，并说明当线路长度减到20KM时情况如何?由此得出什么结论?已知Kk’=1.2,z1=0.4Ω/km,Zs.min=12Ω,Zs.max=18Ω。解：IdB.max=Es/(Zs.min+z1×LAB)Idz.A’=Kk'IdB.maxLAB=60km:LAB=20km:Idz’=2.21(kA)Idz’=3.98(kA)Lmin=19.95(km)Lmin=-8.92(km)被保护线路的长度很短时，电流速断保护可能没有保护范围。三、在单电源环网系统中，馈电线路过电流保护动作时限如图所示。1.计算输电线路过电流保护动作时间；2.哪些线路过电流保护必须安装功率方向元件?如果需要安装,在图中标明功率方向元件及其动作正方向。2s1s2.5slmin=13Es(?-Zs.max)Z12I'dz.A0.5s1.5s1.5s0.5s四、如图所示，各线路均装有距离保护，已知：Zs1.max=20Ω，Zs1.min=15Ω，Zs2.max=25Ω，Zs2.min=20Ω，z1=0.4Ω／km,Kk’’=0.8。计算保护1的距离II段动作定值并校验动作灵敏度。110KV45KM30KMKb=Ibc/Iab=[1+(zs1+zab)/zs2];Kb.min=[1+(15+18)/25]=2.32;ZdzA’’=Kk’’(ZAB+Kb×ZBC)=36.67ΩKlm=ZdzA’’/ZAB=2.04>1.25五、(本题每小题5分，满分15分)高频闭锁方向保护的原理框图如下。1.分别叙述保护动作区内部与外部故障时的保护的动作过程；2.说明原理框图中各元件的功能与作用；3.如果通道遭到破坏，当内部故障和外部故障时，保护的工作会受到何影响?1．动作过程：?保护区内故障：两侧保护方向元件I,I’,S+动作，I’,S+动作后闭锁发讯，两侧保护均不发讯，保护动作跳闸?保护区外故障：近故障侧保护方向元件S+不动作，I动作后启动发讯，闭锁对侧保护2．元件的功能与作用：S+：保护正方向故障时动作的功率方向元件；I，I’：故障起动元件t1:区外故障切除后，近故障端保护继续发讯t1以闭锁对端保护...
