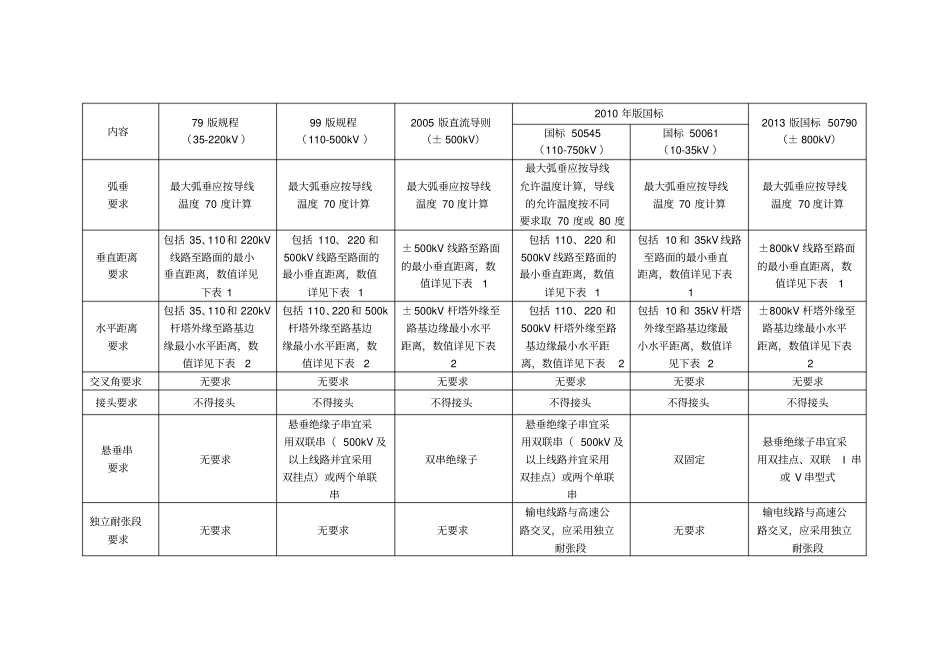

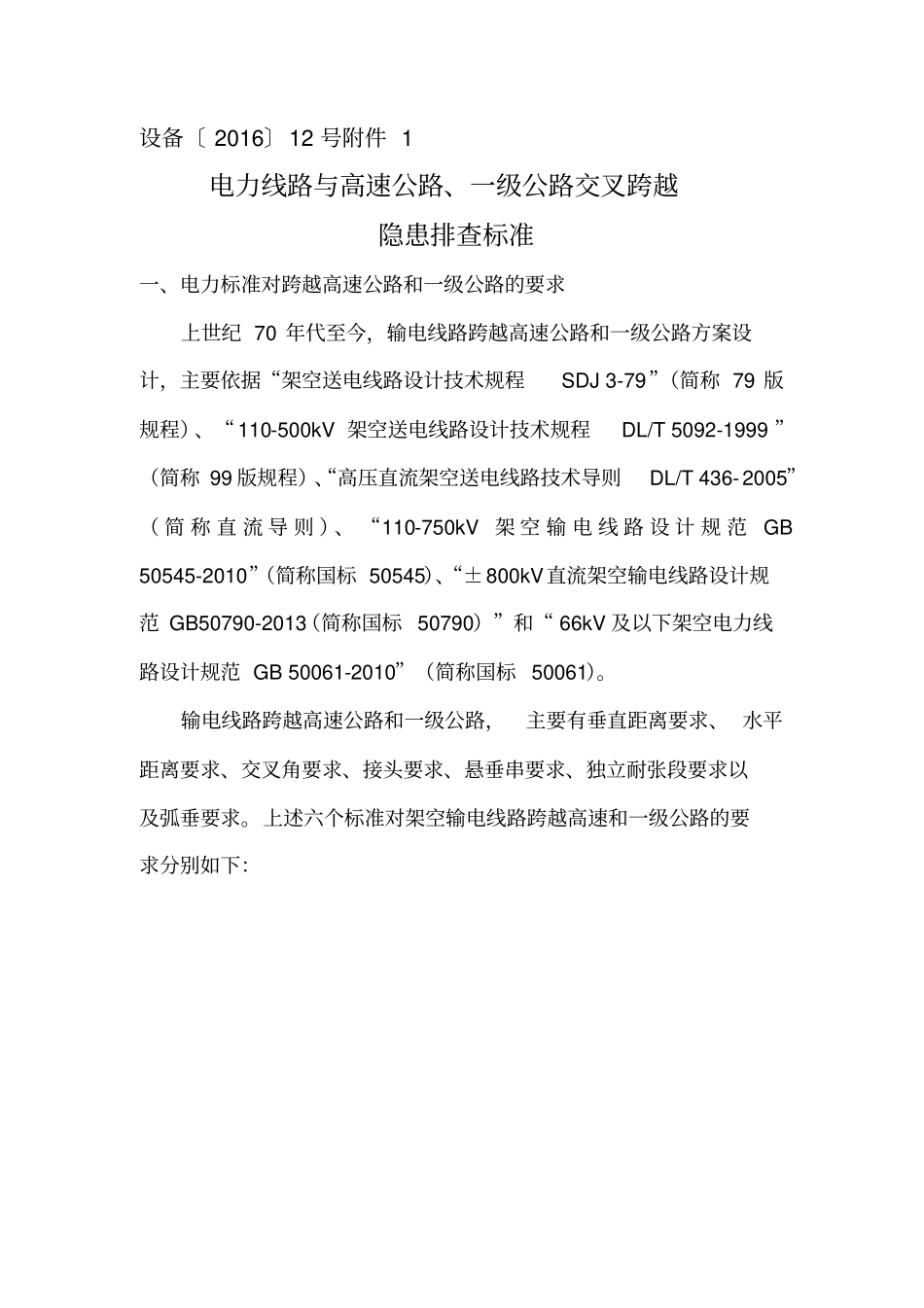

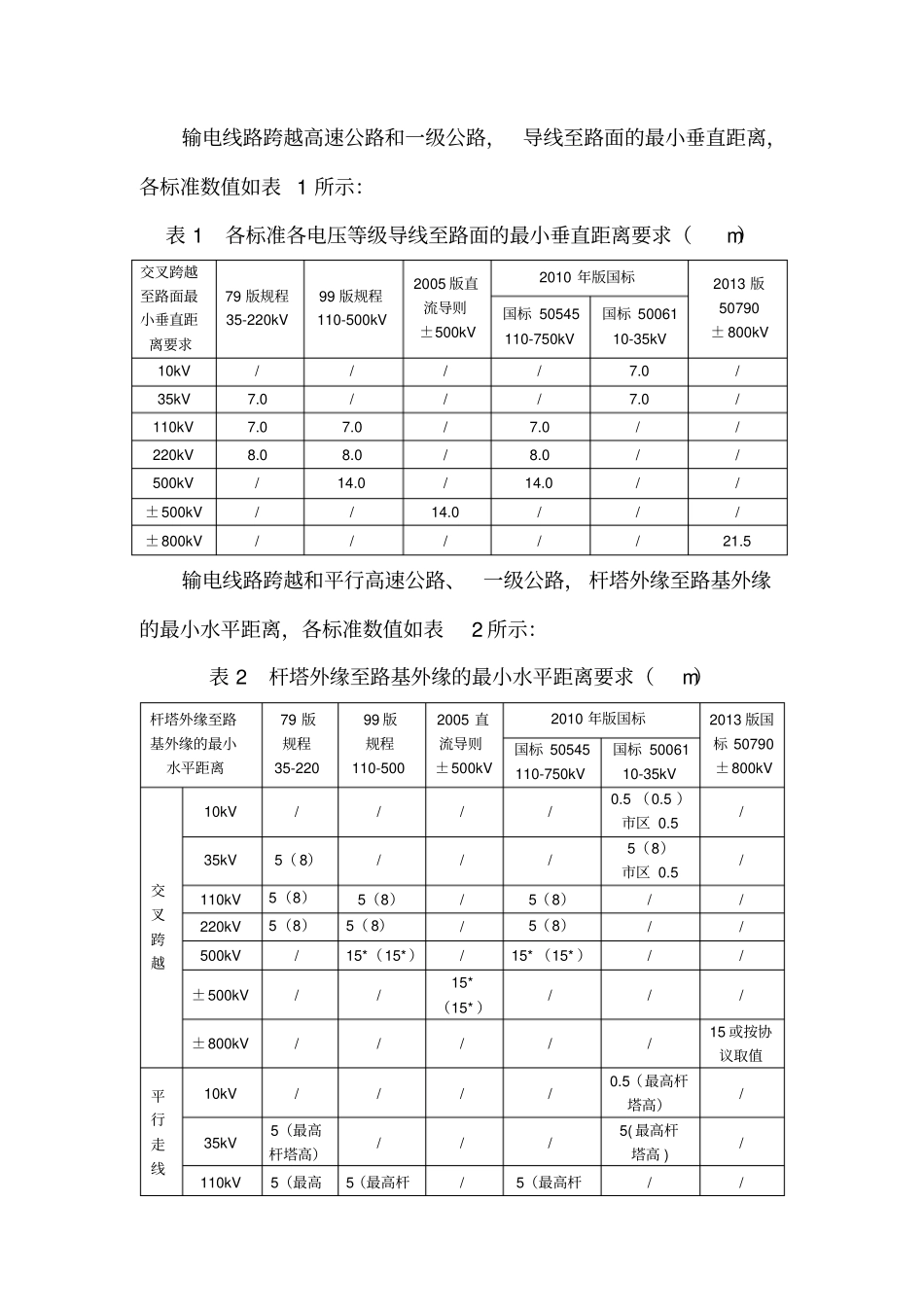

设备〔2016〕12号附件1电力线路与高速公路、一级公路交叉跨越隐患排查标准一、电力标准对跨越高速公路和一级公路的要求上世纪70年代至今，输电线路跨越高速公路和一级公路方案设计，主要依据“架空送电线路设计技术规程SDJ3-79”（简称79版规程）、“110-500kV架空送电线路设计技术规程DL/T5092-1999”（简称99版规程）、“高压直流架空送电线路技术导则DL/T436-2005”（简称直流导则）、“110-750kV架空输电线路设计规范GB50545-2010”（简称国标50545）、“±800kV直流架空输电线路设计规范GB50790-2013（简称国标50790）”和“66kV及以下架空电力线路设计规范GB50061-2010”（简称国标50061）。输电线路跨越高速公路和一级公路，主要有垂直距离要求、水平距离要求、交叉角要求、接头要求、悬垂串要求、独立耐张段要求以及弧垂要求。上述六个标准对架空输电线路跨越高速和一级公路的要求分别如下：内容79版规程（35-220kV）99版规程（110-500kV）2005版直流导则（±500kV）2010年版国标2013版国标50790（±800kV）国标50545（110-750kV）国标50061（10-35kV）弧垂要求最大弧垂应按导线温度70度计算最大弧垂应按导线温度70度计算最大弧垂应按导线温度70度计算最大弧垂应按导线允许温度计算，导线的允许温度按不同要求取70度或80度最大弧垂应按导线温度70度计算最大弧垂应按导线温度70度计算垂直距离要求包括35、110和220kV线路至路面的最小垂直距离，数值详见下表1包括110、220和500kV线路至路面的最小垂直距离，数值详见下表1±500kV线路至路面的最小垂直距离，数值详见下表1包括110、220和500kV线路至路面的最小垂直距离，数值详见下表1包括10和35kV线路至路面的最小垂直距离，数值详见下表1±800kV线路至路面的最小垂直距离，数值详见下表1水平距离要求包括35、110和220kV杆塔外缘至路基边缘最小水平距离，数值详见下表2包括110、220和500k杆塔外缘至路基边缘最小水平距离，数值详见下表2±500kV杆塔外缘至路基边缘最小水平距离，数值详见下表2包括110、220和500kV杆塔外缘至路基边缘最小水平距离，数值详见下表2包括10和35kV杆塔外缘至路基边缘最小水平距离，数值详见下表2±800kV杆塔外缘至路基边缘最小水平距离，数值详见下表2交叉角要求无要求无要求无要求无要求无要求无要求接头要求不得接头不得接头不得接头不得接头不得接头不得接头悬垂串要求无要求悬垂绝缘子串宜采用双联串（500kV及以上线路并宜采用双挂点）或两个单联串双串绝缘子悬垂绝缘子串宜采用双联串（500kV及以上线路并宜采用双挂点）或两个单联串双固定悬垂绝缘子串宜采用双挂点、双联I串或V串型式独立耐张段要求无要求无要求无要求输电线路与高速公路交叉，应采用独立耐张段无要求输电线路与高速公路交叉，应采用独立耐张段输电线路跨越高速公路和一级公路，导线至路面的最小垂直距离，各标准数值如表1所示：表1各标准各电压等级导线至路面的最小垂直距离要求（m）交叉跨越至路面最小垂直距离要求79版规程35-220kV99版规程110-500kV2005版直流导则±500kV2010年版国标2013版50790±800kV国标50545110-750kV国标5006110-35kV10kV////7.0/35kV7.0///7.0/110kV7.07.0/7.0//220kV8.08.0/8.0//500kV/14.0/14.0//±500kV//14.0///±800kV/////21.5输电线路跨越和平行高速公路、一级公路，杆塔外缘至路基外缘的最小水平距离，各标准数值如表2所示：表2杆塔外缘至路基外缘的最小水平距离要求（m）杆塔外缘至路基外缘的最小水平距离79版规程35-22099版规程110-5002005直流导则±500kV2010年版国标2013版国标50790±800kV国标50545110-750kV国标5006110-35kV交叉跨越10kV////0.5（0.5）市区0.5/35kV5（8）///5（8）市区0.5/110kV5（8）5（8）/5（8）//220kV5（8）5（8）/5（8）//500kV/15*（15*）/15*（15*）//±500kV//15*（15*）///±800kV/////15或按协议取值平行走线10kV////0.5（最高杆塔高）/35kV5（最高杆塔高）///5(最高杆塔高)/110kV5（最高5（最高杆/5（最高杆//杆塔高）塔高）塔高）220kV5（最高杆塔高）5（最高杆塔高）/5（最高杆塔高）//500kV/15*（最高杆塔高）/15*（最高杆塔高）//±500kV/15*（最高...
