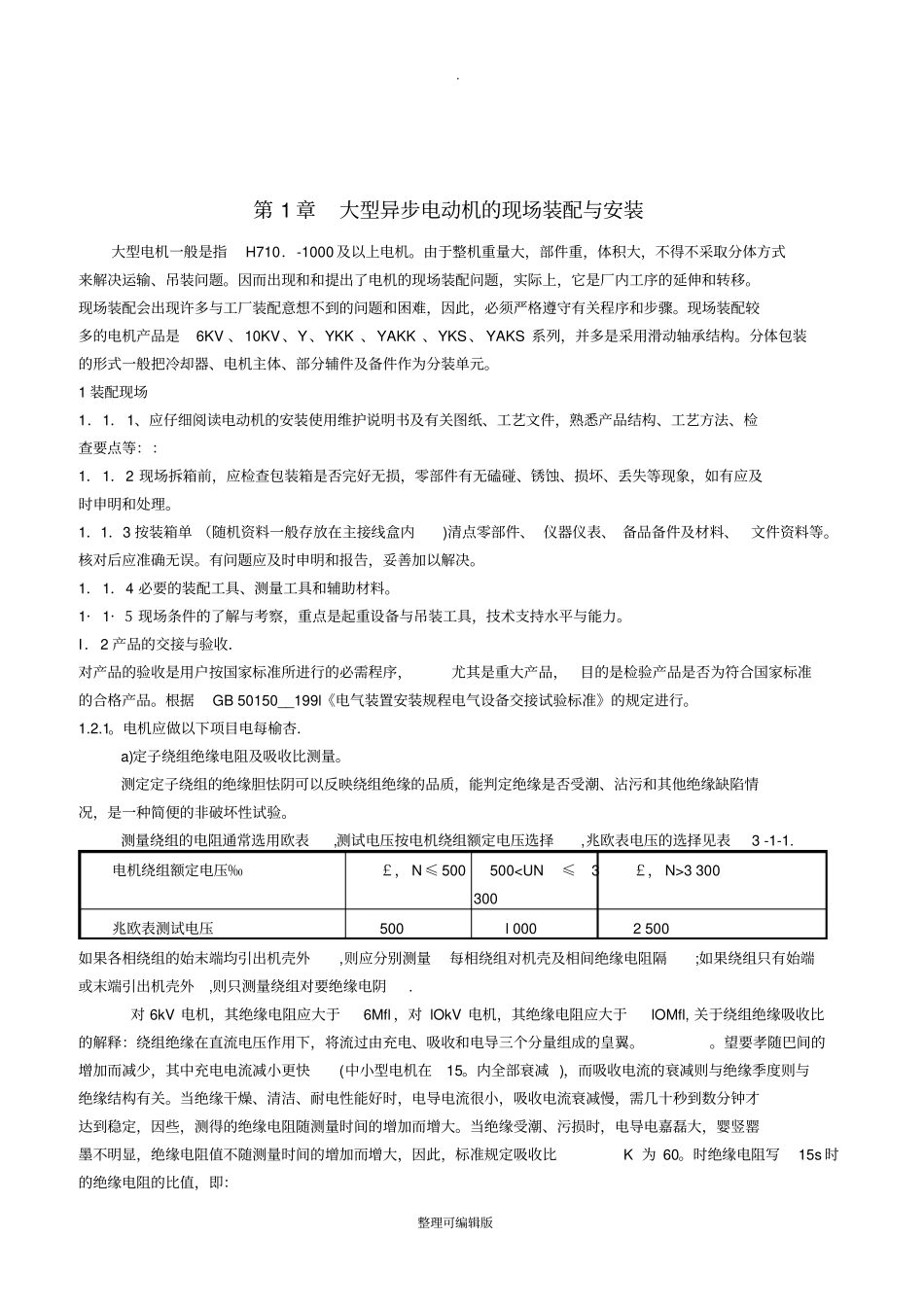

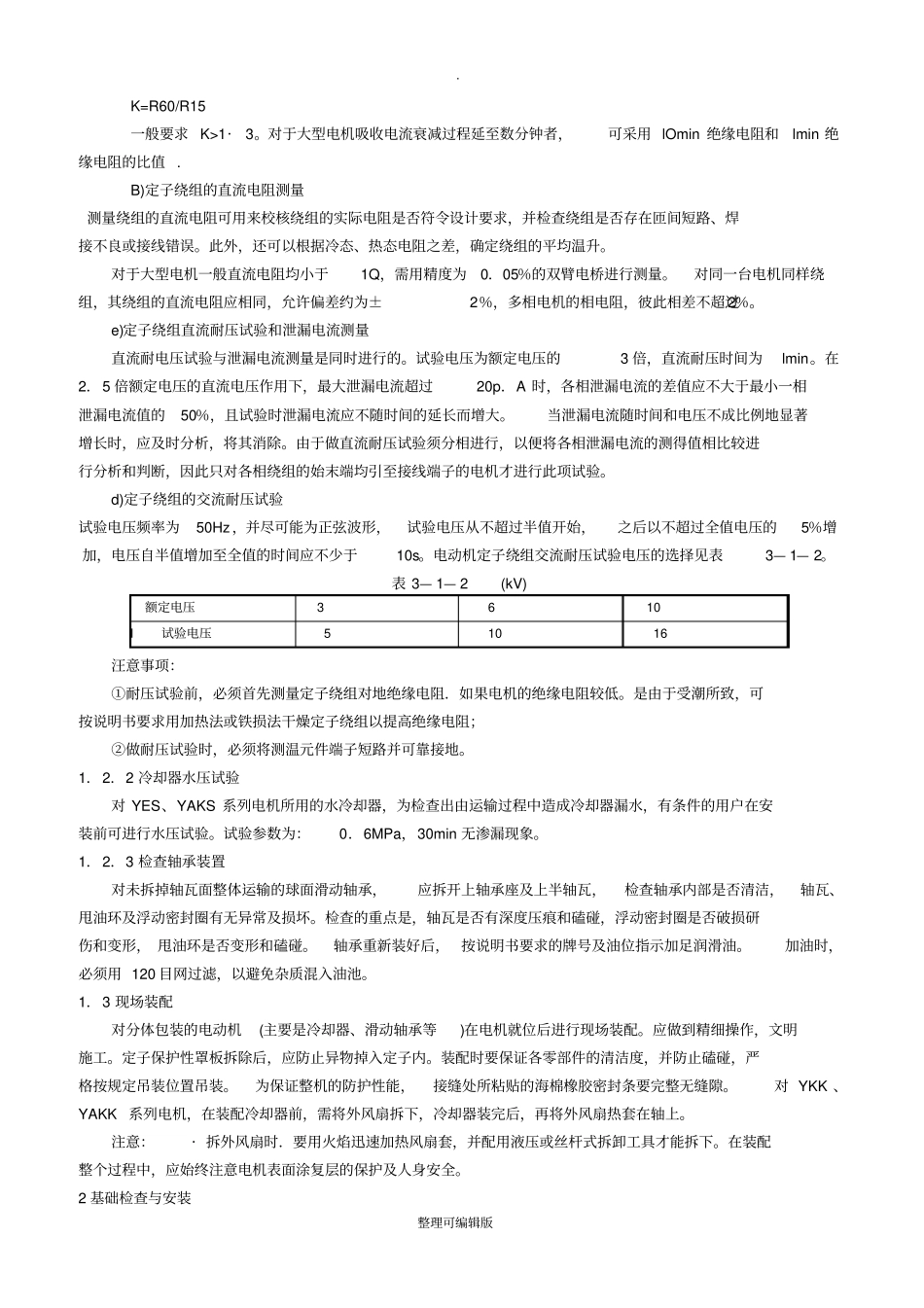

.整理可编辑版电动机的现场装配与安装和常见故障与处理.整理可编辑版第1章大型异步电动机的现场装配与安装大型电机一般是指H710．-1000及以上电机。由于整机重量大，部件重，体积大，不得不采取分体方式来解决运输、吊装问题。因而出现和和提出了电机的现场装配问题，实际上，它是厂内工序的延伸和转移。现场装配会出现许多与工厂装配意想不到的问题和困难，因此，必须严格遵守有关程序和步骤。现场装配较多的电机产品是6KV、10KV、Y、YKK、YAKK、YKS、YAKS系列，并多是采用滑动轴承结构。分体包装的形式一般把冷却器、电机主体、部分辅件及备件作为分装单元。1装配现场1．1．1、应仔细阅读电动机的安装使用维护说明书及有关图纸、工艺文件，熟悉产品结构、工艺方法、检查要点等：：1．1．2现场拆箱前，应检查包装箱是否完好无损，零部件有无磕碰、锈蚀、损坏、丢失等现象，如有应及时申明和处理。1．1．3按装箱单（随机资料一般存放在主接线盒内)清点零部件、仪器仪表、备品备件及材料、文件资料等。核对后应准确无误。有问题应及时申明和报告，妥善加以解决。1．1．4必要的装配工具、测量工具和辅助材料。1·1·5现场条件的了解与考察，重点是起重设备与吊装工具，技术支持水平与能力。I．2产品的交接与验收．对产品的验收是用户按国家标准所进行的必需程序，尤其是重大产品，目的是检验产品是否为符合国家标准的合格产品。根据GB50150__199l《电气装置安装规程电气设备交接试验标准》的规定进行。1.2.1。电机应做以下项目电每榆杏．a)定子绕组绝缘电阻及吸收比测量。测定定子绕组的绝缘胆怯阴可以反映绕组绝缘的品质，能判定绝缘是否受潮、沾污和其他绝缘缺陷情况，是一种简便的非破坏性试验。测量绕组的电阻通常选用欧表,测试电压按电机绕组额定电压选择,兆欧表电压的选择见表3-1-1.电机绕组额定电压‰￡，N≤5005003300兆欧表测试电压500l0002500如果各相绕组的始末端均引出机壳外,则应分别测量每相绕组对机壳及相间绝缘电阻隔;如果绕组只有始端或末端引出机壳外,则只测量绕组对要绝缘电阴.对6kV电机，其绝缘电阻应大于6Mfl，对lOkV电机，其绝缘电阻应大于lOMfl,关于绕组绝缘吸收比的解释：绕组绝缘在直流电压作用下，将流过由充电、吸收和电导三个分量组成的皇翼。。望要孝随巴间的增加而减少，其中充电电流减小更快(中小型电机在15。内全部衰减)，而吸收电流的衰减则与绝缘季度则与绝缘结构有关。当绝缘干燥、清洁、耐电性能好时，电导电流很小，吸收电流衰减慢，需几十秒到数分钟才达到稳定，因些，测得的绝缘电阻随测量时间的增加而增大。当绝缘受潮、污损时，电导电嘉磊大，婴竖罂墨不明显，绝缘电阻值不随测量时间的增加而增大，因此，标准规定吸收比K为60。时绝缘电阻写15s时的绝缘电阻的比值，即：.整理可编辑版K=R60/R15一般要求K>1·3。对于大型电机吸收电流衰减过程延至数分钟者，可采用lOmin绝缘电阻和lmin绝缘电阻的比值.B)定子绕组的直流电阻测量测量绕组的直流电阻可用来校核绕组的实际电阻是否符令设计要求，并检查绕组是否存在匝间短路、焊接不良或接线错误。此外，还可以根据冷态、热态电阻之差，确定绕组的平均温升。对于大型电机一般直流电阻均小于1Q，需用精度为0．05％的双臂电桥进行测量。对同一台电机同样绕组，其绕组的直流电阻应相同，允许偏差约为±2％，多相电机的相电阻，彼此相差不超过2％。e)定子绕组直流耐压试验和泄漏电流测量直流耐电压试验与泄漏电流测量是同时进行的。试验电压为额定电压的3倍，直流耐压时间为lmin。在2．5倍额定电压的直流电压作用下，最大泄漏电流超过20p．A时，各相泄漏电流的差值应不大于最小一相泄漏电流值的50％，且试验时泄漏电流应不随时间的延长而增大。当泄漏电流随时间和电压不成比例地显著增长时，应及时分析，将其消除。由于做直流耐压试验须分相进行，以便将各相泄漏电流的测得值相比较进行分析和判断，因此只对各相绕组的始末端均引至接线端子的电机才进行此项试验。d)定子绕组的交流耐压试验试验电压频率为50Hz，并尽可能为正弦波形，试验电压从不超过半值开始，之后以不超过全值电压的5...
