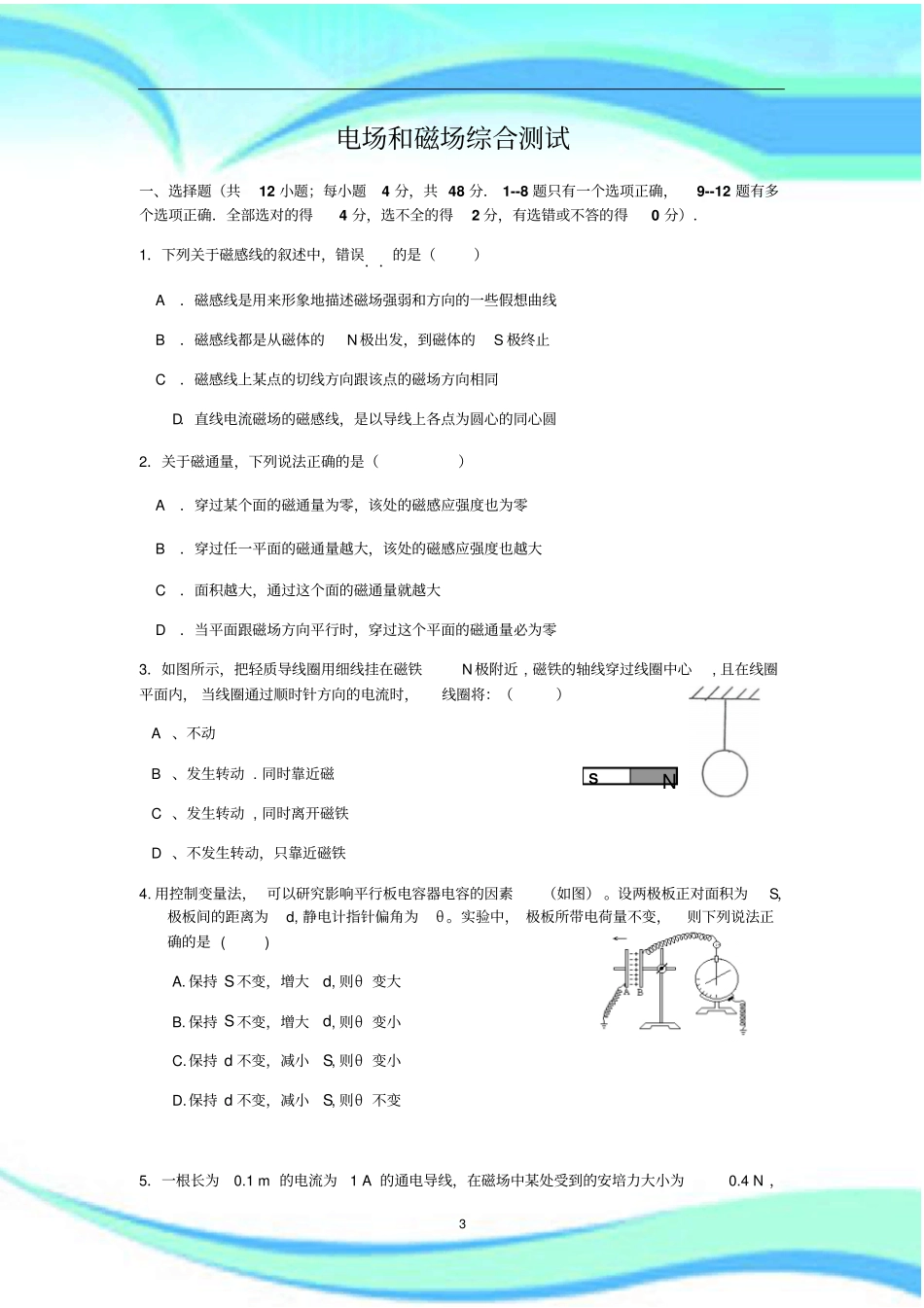

电场和磁场综合测试2————————————————————————————————作者：————————————————————————————————日期：3电场和磁场综合测试一、选择题（共12小题；每小题4分，共48分．1--8题只有一个选项正确，9--12题有多个选项正确．全部选对的得4分，选不全的得2分，有选错或不答的得0分）．1．下列关于磁感线的叙述中，错误．．的是（）A．磁感线是用来形象地描述磁场强弱和方向的一些假想曲线B．磁感线都是从磁体的N极出发，到磁体的S极终止C．磁感线上某点的切线方向跟该点的磁场方向相同D．直线电流磁场的磁感线，是以导线上各点为圆心的同心圆2．关于磁通量，下列说法正确的是（）A．穿过某个面的磁通量为零，该处的磁感应强度也为零B．穿过任一平面的磁通量越大，该处的磁感应强度也越大C．面积越大，通过这个面的磁通量就越大D．当平面跟磁场方向平行时，穿过这个平面的磁通量必为零3．如图所示，把轻质导线圈用细线挂在磁铁N极附近,磁铁的轴线穿过线圈中心,且在线圈平面内，当线圈通过顺时针方向的电流时，线圈将：（）A、不动B、发生转动.同时靠近磁C、发生转动,同时离开磁铁D、不发生转动，只靠近磁铁4.用控制变量法，可以研究影响平行板电容器电容的因素（如图）。设两极板正对面积为S，极板间的距离为d,静电计指针偏角为θ。实验中，极板所带电荷量不变，则下列说法正确的是()A.保持S不变，增大d,则θ变大B.保持S不变，增大d,则θ变小C.保持d不变，减小S,则θ变小D.保持d不变，减小S,则θ不变5．一根长为0.1m的电流为1A的通电导线，在磁场中某处受到的安培力大小为0.4N，NS4则该处的磁感应强度为()A．等于4TB．大于或等于4TC．小于或等于4TD．可能为06．电动势为E、内阻为r的电池与固定电阻R0可变电阻R串联，如图10—2—5所示，设R0=r，Rab=2r．当变阻器的滑动片自a端向b端滑动时，下列各物理量中随之减小的是.()A．电池的输出功率B．变阻器消耗的功率C．固定电阻R0上消耗的功率D．电池内电阻上消耗的功率7．在如图的电路中，当滑动变阻器的滑动头向下滑动时，A、B两灯亮度的变化情况为（）A．A灯和B灯都变亮B．A灯、B灯都变暗C．A灯变亮，B灯变暗D．A灯变暗，B灯变亮8．质量为m，长度为L的金属细杆放在倾角为θ的斜面上，杆与斜面间的动摩擦因数为μ.杆中通有垂直纸面向里的恒定电流．整个装置处在如图所示的匀强磁场中，金属杆处于静止状态．其中杆与斜面间的摩擦力可能为零的是()A．①③B．②③C．①②④D．②③④9．下列关于磁感应强度的方向的说法中，正确的是()5A．某处磁感应强度的方向就是一小段通电导体放在该处时所受磁场力的方向B．小磁针N极受磁场力的方向就是该处磁感应强度的方向C．垂直于磁场放置的通电导线的受力方向就是磁感应强度的方向D．磁场中某点的磁感应强度的方向就是该点的磁场方向10．如图3所示，氕、氘、氚的原子核自初速度为零经同一电场加速后，又经同一匀强电场偏转，最后打在荧光屏上，那么()A．经过加速电场过程，电场力对氚核做的功最多B．经过偏转电场过程，电场力对三种核做的功一样多C．三种原子核打在屏上时的速度一样大D．三种原子核都打在屏上的同一位置上11．如图所示，平行板电容器两极A、B间有一个带电油滴P，正好静止在两极板正中间。现将两极板稍拉开一些，其它条件不变（拉开时间忽略），则（）A．油滴将向上加速B．油滴将向下加速C．电流计中电流由b流向aD．电流计中电流由a流向b12．小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线过P点的切线，PQ为U轴的垂线，PM为I轴的垂线。则下列说法中正确的是（）A．随着所加电压的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为R＝U1I2C．对应P点，小灯泡的电阻为R＝U1I2－I1D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积二、实验题（每空2分,共18分）13.一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图20-2所示，该工件的直径为mm。II2MPI1NQOU1U6图U/VI/A2.500.002.001.500.100.200.300.40.500.6VASR图14．在测定金属丝电阻率ρ的的实...
