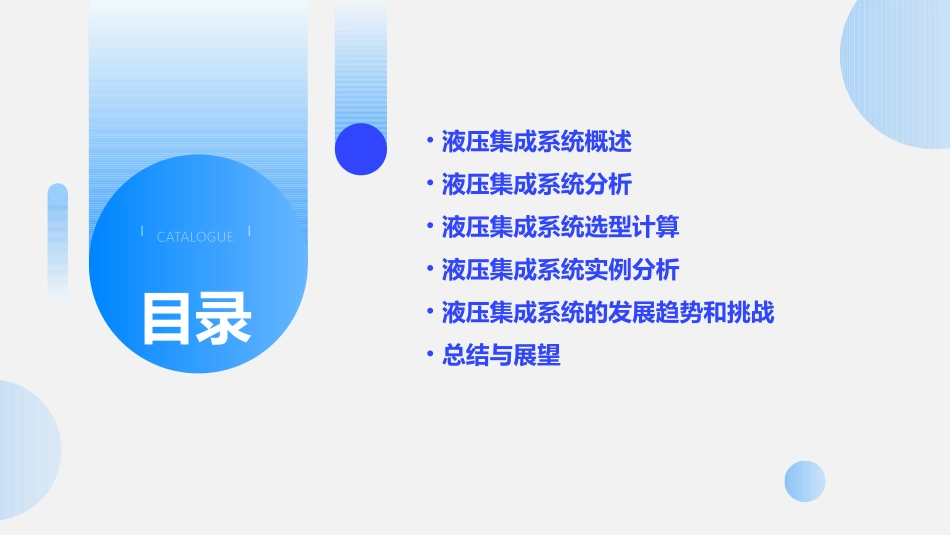

液压集成系统分析和选型计算课件CATALOGUE目录•液压集成系统概述•液压集成系统分析•液压集成系统选型计算•液压集成系统实例分析•液压集成系统的发展趋势和挑战•总结与展望液压集成系统概述01液压系统是一种以液体为工作介质，利用液体的压力能进行动力传递、转换和控制的传动系统。液压系统具有大功率、低速、平稳、易于实现自动化控制等特点，广泛应用于工程机械、农业机械、航空航天等领域。液压系统的定义和特点特点定义包括液压泵、液压马达等，用于提供液体的压力能。能源装置包括各种阀类，如压力阀、流量阀、方向阀等，用于控制液体的压力、流量和方向。控制装置包括液压缸、液压马达等，用于将液体的压力能转化为机械能，实现机械运动和动力输出。执行装置包括油箱、滤油器、冷却器等，用于保证液压系统的正常运转。辅助装置液压系统的基本组成01包括挖掘机、装载机、推土机等，利用液压系统实现各种动作的传动和控制。工程机械02包括拖拉机、收割机等，利用液压系统实现各种动作的传动和控制。农业机械03包括飞机起落架、航空发动机等，利用液压系统实现各种动作的传动和控制。航空航天液压系统的应用领域液压集成系统分析02液压系统由液压泵、液压缸、液压阀、液压管路和液压油等组成。液压泵将机械能转化为液体压力能，液压缸则将液体压力能转化为机械能。液压油是传递压力和润滑液压元件的介质。液压阀控制液体的流量和方向，液压管路输送液体。液压系统是一种通过液体压力能来传递动力和运动的机械系统。液压系统的工作原理液压系统的性能主要包括输出力、速度和精度等。输出力取决于液压泵的排量和压力，速度取决于液压泵的流量和液压缸的容积，精度则取决于液压阀的控制精度。液压系统的效率通常在30%-70%之间，具体的效率取决于系统的设计和使用条件。010203液压系统的性能分析123液压系统的能耗主要包括泵的能耗和管道阻力能耗两部分。泵的能耗与泵的转速、排量及压力有关，管道阻力能耗与管道长度、管径及流速有关。能耗分析需要考虑系统的总效率、热平衡和噪声等因素，以确保系统的高效性和可靠性。液压系统的能耗分析液压集成系统选型计算03液压泵的选型计算根据系统工作压力、流量等参数，选择合适的液压泵型号和规格。液压阀的选型计算根据系统控制要求、流量、压力等参数，选择合适的液压阀型号和规格。液压缸的选型计算根据系统负载、速度等参数，选择合适的液压缸型号和规格。液压元件的选型计算通过模拟软件对液压系统压力分布、压力损失等进行仿真分析。系统压力仿真通过模拟软件对液压系统流量、流速等进行仿真分析。系统流量仿真通过模拟软件对液压系统稳定性进行仿真分析，评估系统是否稳定。系统稳定性仿真液压系统的性能仿真液压元件的优化根据系统性能要求，对液压元件的结构、材料等进行优化设计。液压控制系统的优化根据系统控制要求，对液压控制系统的结构、算法等进行优化设计。液压系统的优化根据系统性能要求，对液压系统的结构、布局等进行优化设计。液压系统的优化设计液压集成系统实例分析0403挖掘机液压系统的应用场景挖掘机液压系统广泛应用于建筑工程、道路维修、矿山挖掘等领域。01挖掘机液压系统的特点挖掘机的液压系统具有高压力、高效率和高度自动化的特点。02挖掘机液压系统的工作原理挖掘机的液压系统通过油泵、控制阀、马达和油箱等元件的组合，实现了挖掘机的各种动作。挖掘机液压系统的实例分析机床液压系统的工作原理机床液压系统通过油泵、控制阀、油缸和油箱等元件的组合，实现了机床的各种运动。机床液压系统的应用场景机床液压系统广泛应用于机械加工、汽车制造、航空制造等领域。机床液压系统的特点机床液压系统具有高精度、高稳定性和高可靠性的特点。机床液压系统的实例分析工程机械液压系统的特点01工程机械液压系统具有高负载、高效率和高度自动化的特点。工程机械液压系统的工作原理02工程机械液压系统通过油泵、控制阀、马达和油箱等元件的组合，实现了工程机械的各种动作。工程机械液压系统的应用场景03工程机械液压系统广泛应用于工程建设、道路桥梁建设、矿山开采等领域。工程机械液压系统的实例分析...
