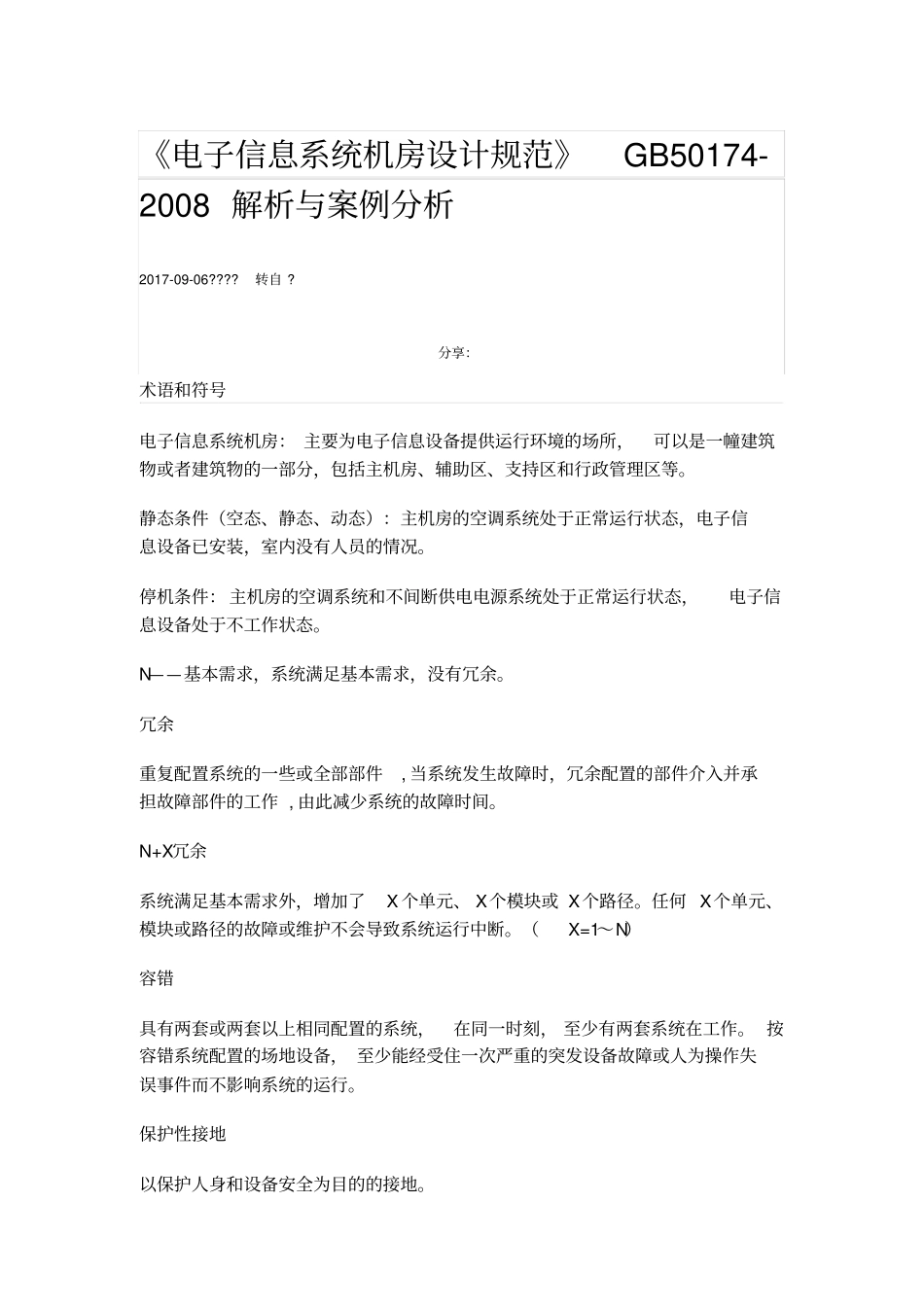

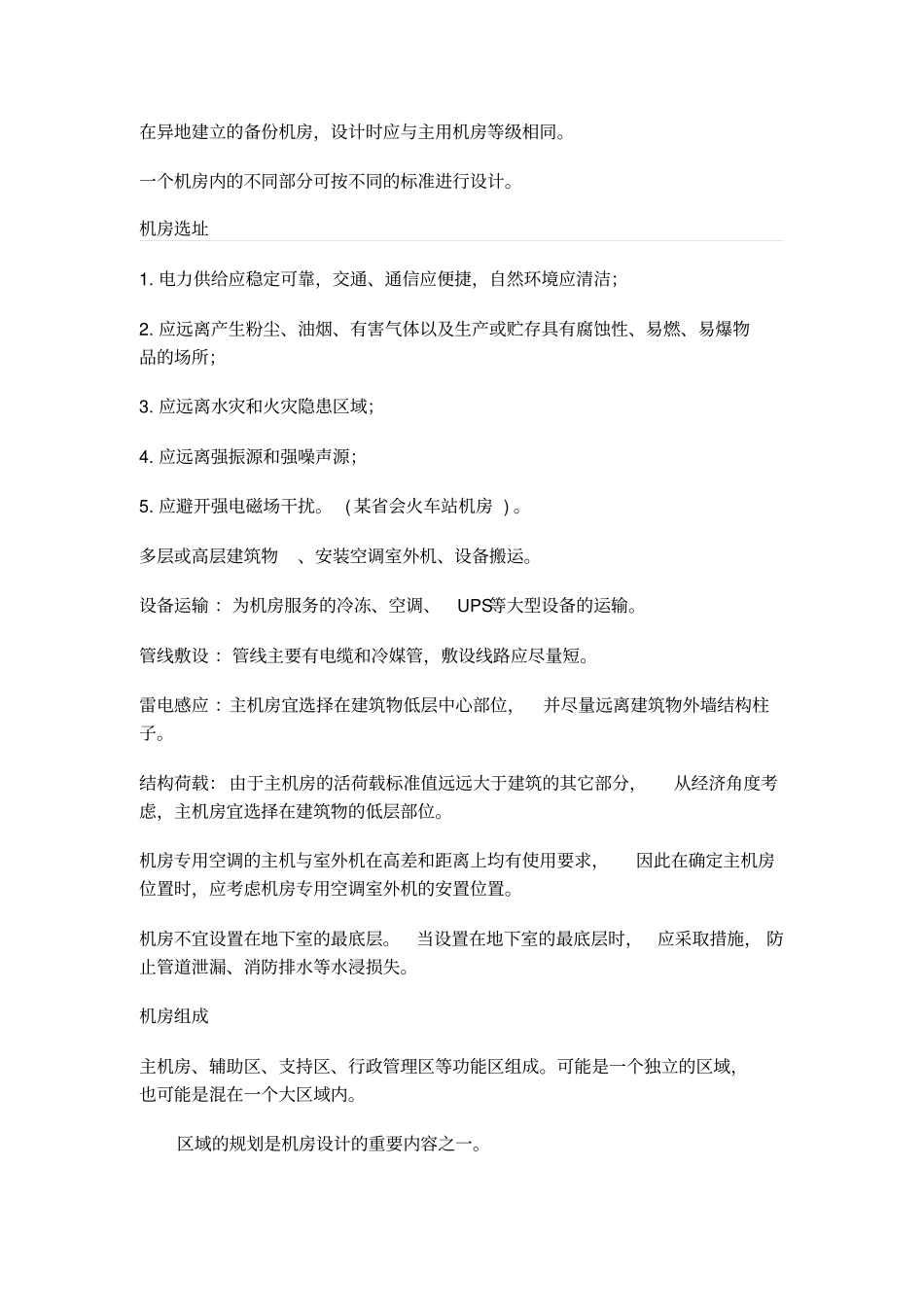

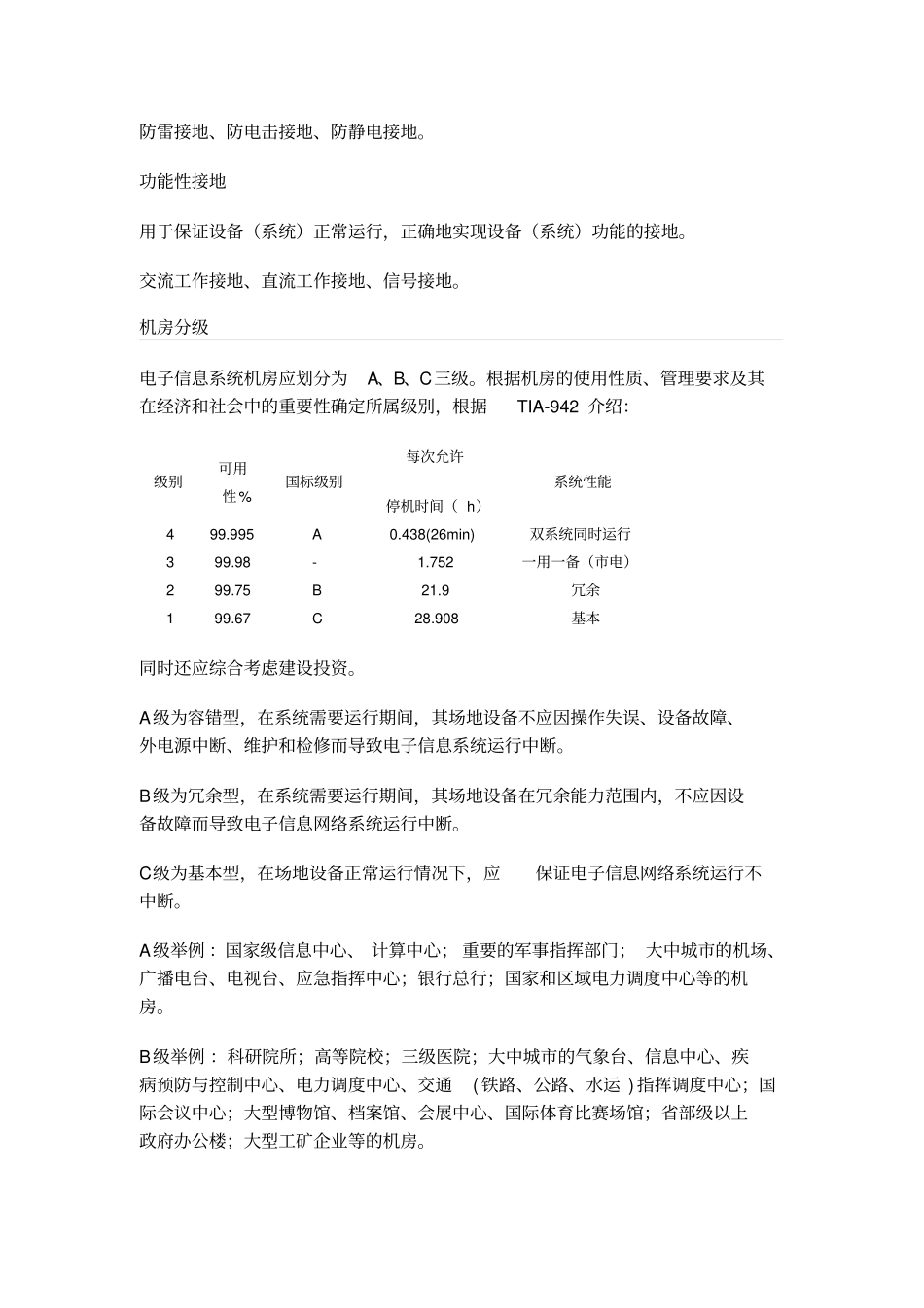

《电子信息系统机房设计规范》GB50174-2008解析与案例分析2017-09-06????转自?分享：术语和符号电子信息系统机房：主要为电子信息设备提供运行环境的场所，可以是一幢建筑物或者建筑物的一部分，包括主机房、辅助区、支持区和行政管理区等。静态条件（空态、静态、动态）：主机房的空调系统处于正常运行状态，电子信息设备已安装，室内没有人员的情况。停机条件：主机房的空调系统和不间断供电电源系统处于正常运行状态，电子信息设备处于不工作状态。N——基本需求，系统满足基本需求，没有冗余。冗余重复配置系统的一些或全部部件,当系统发生故障时，冗余配置的部件介入并承担故障部件的工作,由此减少系统的故障时间。N+X冗余系统满足基本需求外，增加了X个单元、X个模块或X个路径。任何X个单元、模块或路径的故障或维护不会导致系统运行中断。（X=1～N）容错具有两套或两套以上相同配置的系统，在同一时刻，至少有两套系统在工作。按容错系统配置的场地设备，至少能经受住一次严重的突发设备故障或人为操作失误事件而不影响系统的运行。保护性接地以保护人身和设备安全为目的的接地。防雷接地、防电击接地、防静电接地。功能性接地用于保证设备（系统）正常运行，正确地实现设备（系统）功能的接地。交流工作接地、直流工作接地、信号接地。机房分级电子信息系统机房应划分为A、B、C三级。根据机房的使用性质、管理要求及其在经济和社会中的重要性确定所属级别，根据TIA-942介绍：级别可用性%国标级别每次允许停机时间（h）系统性能499.995A0.438(26min)双系统同时运行399.98-1.752一用一备（市电）299.75B21.9冗余199.67C28.908基本同时还应综合考虑建设投资。A级为容错型，在系统需要运行期间，其场地设备不应因操作失误、设备故障、外电源中断、维护和检修而导致电子信息系统运行中断。B级为冗余型，在系统需要运行期间，其场地设备在冗余能力范围内，不应因设备故障而导致电子信息网络系统运行中断。C级为基本型，在场地设备正常运行情况下，应保证电子信息网络系统运行不中断。A级举例：国家级信息中心、计算中心；重要的军事指挥部门；大中城市的机场、广播电台、电视台、应急指挥中心；银行总行；国家和区域电力调度中心等的机房。B级举例：科研院所；高等院校；三级医院；大中城市的气象台、信息中心、疾病预防与控制中心、电力调度中心、交通(铁路、公路、水运)指挥调度中心；国际会议中心；大型博物馆、档案馆、会展中心、国际体育比赛场馆；省部级以上政府办公楼；大型工矿企业等的机房。在异地建立的备份机房，设计时应与主用机房等级相同。一个机房内的不同部分可按不同的标准进行设计。机房选址1.电力供给应稳定可靠，交通、通信应便捷，自然环境应清洁；2.应远离产生粉尘、油烟、有害气体以及生产或贮存具有腐蚀性、易燃、易爆物品的场所；3.应远离水灾和火灾隐患区域；4.应远离强振源和强噪声源；5.应避开强电磁场干扰。(某省会火车站机房)。多层或高层建筑物、安装空调室外机、设备搬运。设备运输：为机房服务的冷冻、空调、UPS等大型设备的运输。管线敷设：管线主要有电缆和冷媒管，敷设线路应尽量短。雷电感应：主机房宜选择在建筑物低层中心部位，并尽量远离建筑物外墙结构柱子。结构荷载：由于主机房的活荷载标准值远远大于建筑的其它部分，从经济角度考虑，主机房宜选择在建筑物的低层部位。机房专用空调的主机与室外机在高差和距离上均有使用要求，因此在确定主机房位置时，应考虑机房专用空调室外机的安置位置。机房不宜设置在地下室的最底层。当设置在地下室的最底层时，应采取措施，防止管道泄漏、消防排水等水浸损失。机房组成主机房、辅助区、支持区、行政管理区等功能区组成。可能是一个独立的区域，也可能是混在一个大区域内。区域的规划是机房设计的重要内容之一。机房选址、平面规划举例某单位在城郊新建6层半圆弧型办公搂(如下图所示),机房位于四楼,场地的的建筑结构层高3.6m。梁下净高2.8m，建筑面积大约140mm2，施工项目有：装饰工程，电气照明系统,新风空调系统，安防，门禁场地监控系统,UPS电源系统、KVM系统及综合布线等的设计与施工。现...
