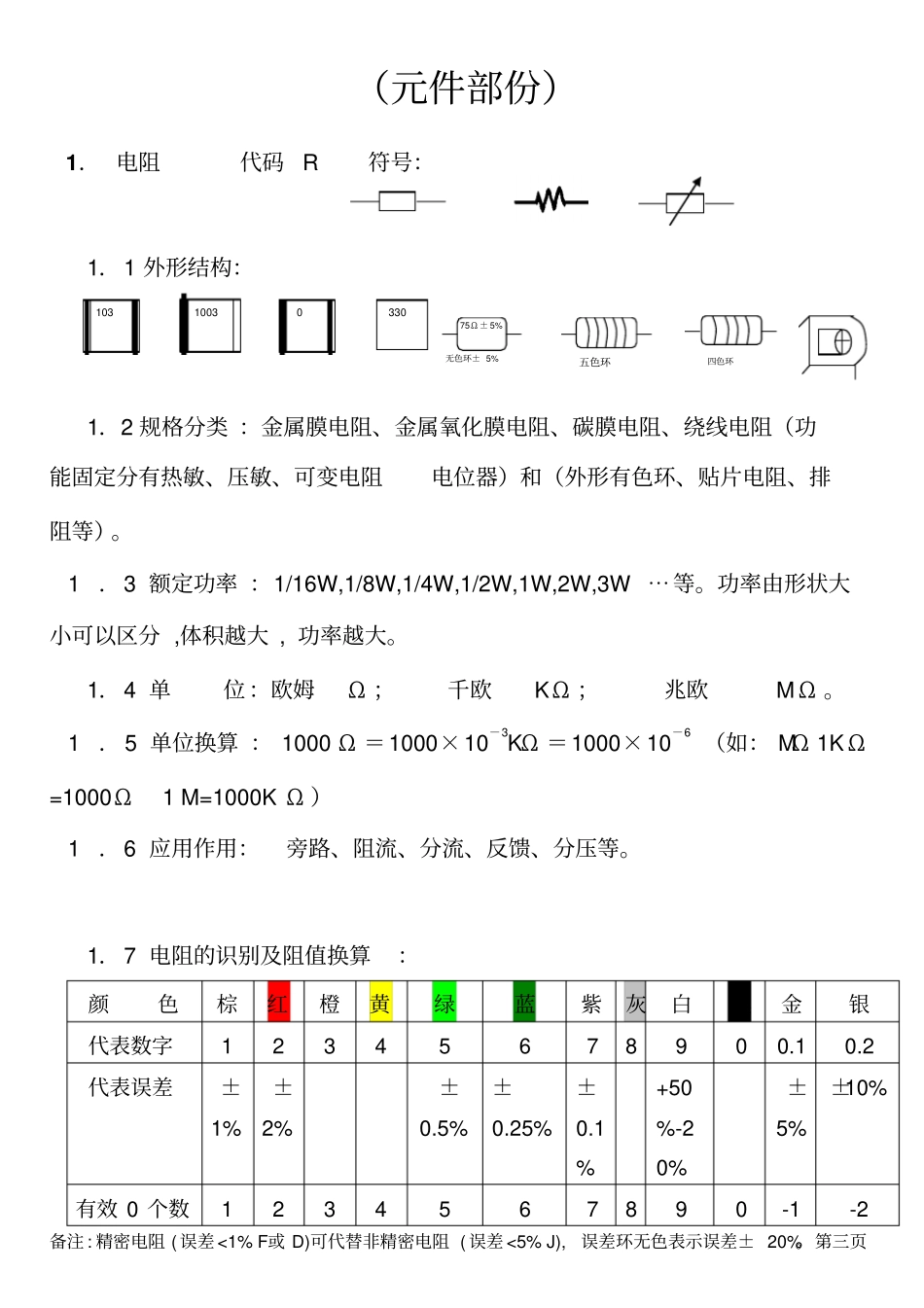

目录1、电阻2、电容3、电感4、二极管5、三极管6、晶振7、保险丝8、变压器9、蜂鸣器与喇叭10、拾音器、感应器、继电器11、集成块12、其它有跳线、SOCKET、CONTACT、插座、按键、开关等13.结束语第一页10333电子元件知识培训教材（前言）元件是组成电路，构成产品的最基本单位。随着生产的发展，高新技术的进步，要不断提高产品的质量和直通率，我们必须要能识别元件、了解元件结构、符号及作用，才可能提高我们自身的素质，才可能避免在作业中出现放错、插反或损坏零件的现象,保证产品的品质。下面是我们将讲述的内容：常见元件的外形识别和标记——必须掌握的内容常见元件的基本作用——要求了解的内容常见元件的正确方向——要求掌握的内容常见元件的符号代码——要求掌握的内容常见元件的单位及换算——要求了解的内容第二页（元件部份）1．电阻代码R符号：1．1外形结构：1．2规格分类：金属膜电阻、金属氧化膜电阻、碳膜电阻、绕线电阻（功能固定分有热敏、压敏、可变电阻电位器）和（外形有色环、贴片电阻、排阻等）。1．3额定功率：1/16W,1/8W,1/4W,1/2W,1W,2W,3W⋯等。功率由形状大小可以区分,体积越大,功率越大。1．4单位：欧姆Ω；千欧KΩ；兆欧MΩ。1．5单位换算：1000Ω＝1000×10－3KΩ＝1000×10－6（如：MΩ1KΩ=1000Ω1M=1000KΩ）1．6应用作用：旁路、阻流、分流、反馈、分压等。1．7电阻的识别及阻值换算：颜色棕红橙黄绿蓝紫灰白黑金银代表数字12345678900.10.2代表误差±1%±2%±0.5%±0.25%±0.1%+50%-20%±5%±10%有效0个数1234567890-1-2备注:精密电阻(误差<1%F或D)可代替非精密电阻(误差<5%J),误差环无色表示误差±20%。第三页无色环±5%75Ω±5%五色环四色环330103100301.7.1色环电阻:（A）（B）1.7.2直接标示法电阻::(A)特别电阻(B)微调电阻1.7.3排阻：（代码：RN、RP、RB）(A)类型：由1公共个脚与其它相邻多个电阻构成排阻。(B)类型：由几个相邻电阻构成排列的1个排阻。计算方式与贴片电阻相同。第四页金橙红红棕普通AB＝22×103＝22KΩ误差±5％AB＝122×103＝122KΩ误差±5％精密第1至2色环为有效读数第3色环为0的个数第4色环为误差值±5％第1至3色环为有效读数第4色环为0的个数第5色环为误差值±5％红红橙将数值与误差直接标示在元件表面,图示电阻标示为“75Ω，1W，±5%”。将所的需数值用调笔在元件表面上调动而改变阻值。1234567891011128R-2-1023301811.7.4片状电阻(SMD):(E)特别电阻F）特别电阻(G)特别电阻（H）特别电阻(I)特别电阻(J)特别电阻(C)普通(D)精密32×102＝3.2KΩ第1至2位数为有效读数第3位数为0的个数822×102＝82.2KΩ第1至3位数为有效读数第4位数为0的个数2.24R7000电阻表示为:0ΩR00电阻表示为:0Ω电阻表示为:0Ω电阻表示为:2.2Ω电阻表示为:4.74K7电阻表示为:4.7KΩ0第五页1.7.5EIA（电子工业联合会）--96MARKING（条纹）.FOR（为）06031%01100131332578372374931661422735628575002102141372618238243503246243274576867580310515140271873924951332634427559087787041071614328191402555234064453765048880605110171472919541261533486546477619898250611318150302004226754357664757863490845071151915431205432745536567487796499185508118201583221044280563746849980665928870912121162332154528757383695118168193909101242216534221462945839270523826989493111127231693522647301594027152683715959531213024174362324830960412725498473296976ThistableshowsthefirsttwodigitsforthethreedigitEIA96partmarkingscheme.Thethirdcharacteralettermultiplier:Y=10-2X=10-1A=100B=101C=102D=103E=104F=105计算方法：前2位数值（代码）乘以这些字母代表的数值:第六页2、电容代码C符号：2.1外形结构：2.2规格分类：有极性有电解电容、钽质（SMD）电容。无极性有涤纶电容、瓷片电容、金属膜电容。2.3额定电压：3、6.3V、10V、16V、25V、35V、50V、100V、160V、200V、250V、400V、1000V⋯等2.4元件单位：法拉F微法UF皮法PF2.5单位换算：1F＝1×103MF＝1×106UF＝1×109NF＝1×1012PF2.6应用作用：振荡、偶合信号、滤波杂波、隔...
