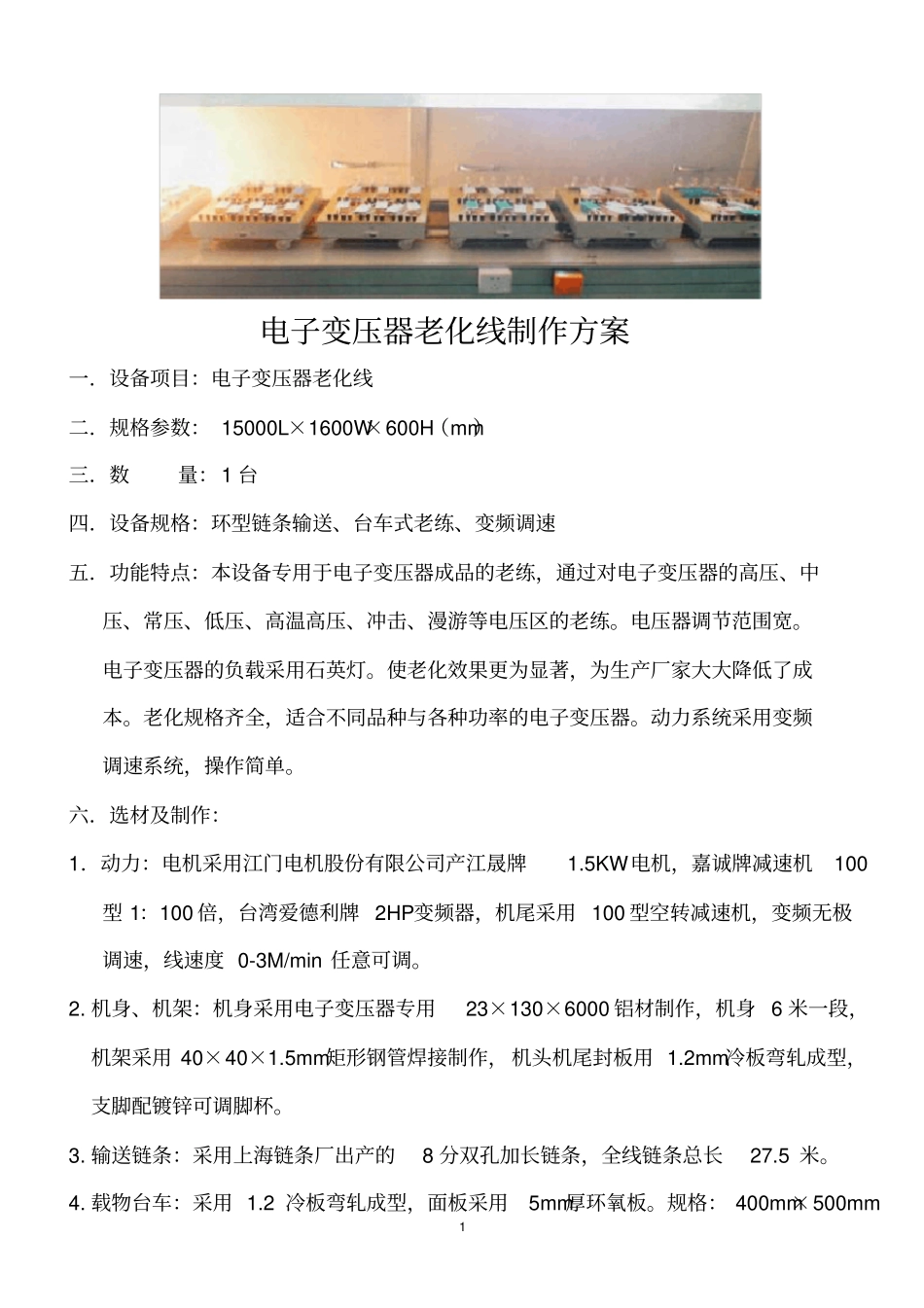

电子变压器老化线制作方案VIP免费

1电子变压器老化线制作方案一．设备项目：电子变压器老化线二．规格参数：15000L×1600W×600H（mm）三．数量：1台四．设备规格：环型链条输送、台车式老练、变频调速五．功能特点：本设备专用于电子变压器成品的老练，通过对电子变压器的高压、中压、常压、低压、高温高压、冲击、漫游等电压区的老练。电压器调节范围宽。电子变压器的负载采用石英灯。使老化效果更为显著，为生产厂家大大降低了成本。老化规格齐全，适合不同品种与各种功率的电子变压器。动力系统采用变频调速系统，操作简单。六．选材及制作：1．动力：电机采用江门电机股份有限公司产江晟牌1.5KW电机，嘉诚牌减速机100型1：100倍，台湾爱德利牌2HP变频器，机尾采用100型空转减速机，变频无极调速，线速度0-3M/min任意可调。2.机身、机架：机身采用电子变压器专用23×130×6000铝材制作，机身6米一段，机架采用40×40×1.5mm矩形钢管焊接制作，机头机尾封板用1.2mm冷板弯轧成型，支脚配镀锌可调脚杯。3.输送链条：采用上海链条厂出产的8分双孔加长链条，全线链条总长27.5米。4.载物台车：采用1.2冷板弯轧成型，面板采用5mm厚环氧板。规格：400mm×500mm2×60mm,下部用优质万向脚轮传动，每块工装板上装有6套电子变压器老化专用快速夹具，可同时老化6个电子变压器，（电子变压器老化的负载由甲方提供）；零、火线铜质导电块各两路。并配装高分断小型断路器（中外合资佛山厂）。全线共53个台车。（具体数量按实际而定）5.全线可同时老化318个电子变压器，老化时间约为1小时；每天按工作10小时计算，全天的产量为3180个电子变压器。6.导电系统：在台车下沿线体架每侧配装有两路（零、火线）导电轨，规格：80×20×13000mm不锈钢制作，双边沿线布置，无电区2米长。7.恒温区：恒温系统采用电加热式完成，设两段两个1000W/套电热式发热盘，温度自动恒温常温室温--120℃可调，数字温控显示。8.挡光防尘罩：在线体面上设防尘护罩，采用有1.2mm冷板弯轧组合而成。上盖活动式，方便打开，防止灰尘的进入。`9.全线功率：天正牌5个20KW调压器，全线共设七个电压区，低压区、中压区、高压区、高温高压区、冲击区、常压区、漫游区。（具体分布按甲方要求而定）10.电器控制：电压、温控指示采用数字显示式，电器控制采用旋钮控制，调压器5台，采用1个配电控柜安装。11.机体颜色：机架采用电脑白色喷塑，机身为铝材原色。12.价格：4480元/米（不含税）
