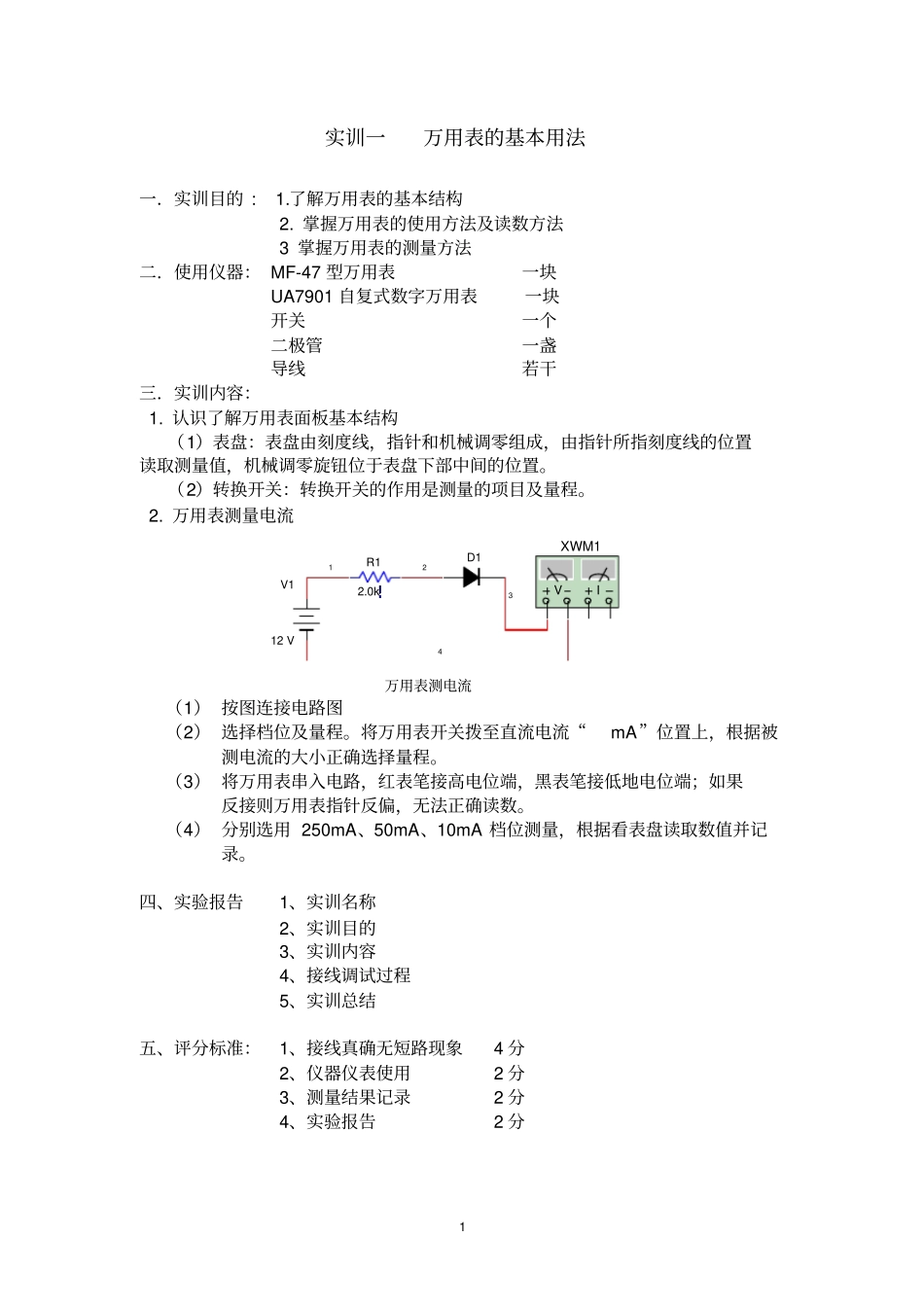

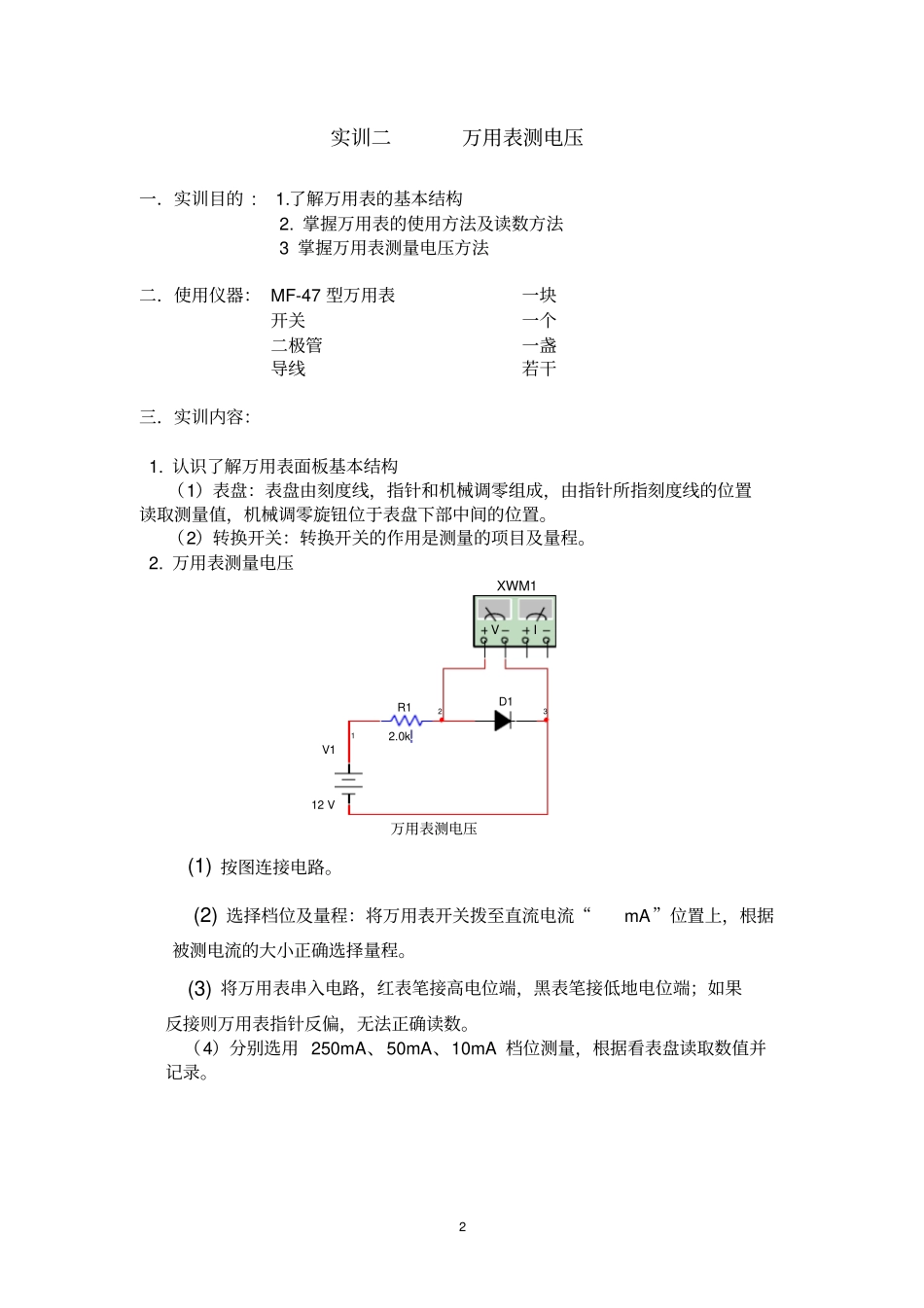

1实训一万用表的基本用法一．实训目的:1.了解万用表的基本结构2.掌握万用表的使用方法及读数方法3掌握万用表的测量方法二．使用仪器：MF-47型万用表一块UA7901自复式数字万用表一块开关一个二极管一盏导线若干三．实训内容：1.认识了解万用表面板基本结构（1）表盘：表盘由刻度线，指针和机械调零组成，由指针所指刻度线的位置读取测量值，机械调零旋钮位于表盘下部中间的位置。（2）转换开关：转换开关的作用是测量的项目及量程。2.万用表测量电流V112VR12.0kD112XWM1VI34万用表测电流（1）按图连接电路图（2）选择档位及量程。将万用表开关拨至直流电流“mA”位置上，根据被测电流的大小正确选择量程。（3）将万用表串入电路，红表笔接高电位端，黑表笔接低地电位端；如果反接则万用表指针反偏，无法正确读数。（4）分别选用250mA、50mA、10mA档位测量，根据看表盘读取数值并记录。四、实验报告1、实训名称2、实训目的3、实训内容4、接线调试过程5、实训总结五、评分标准：1、接线真确无短路现象4分2、仪器仪表使用2分3、测量结果记录2分4、实验报告2分2实训二万用表测电压一．实训目的:1.了解万用表的基本结构2.掌握万用表的使用方法及读数方法3掌握万用表测量电压方法二．使用仪器：MF-47型万用表一块开关一个二极管一盏导线若干三．实训内容：1.认识了解万用表面板基本结构（1）表盘：表盘由刻度线，指针和机械调零组成，由指针所指刻度线的位置读取测量值，机械调零旋钮位于表盘下部中间的位置。（2）转换开关：转换开关的作用是测量的项目及量程。2.万用表测量电压V112VR12.0kD11XWM1VI32万用表测电压(1)按图连接电路。(2)选择档位及量程：将万用表开关拨至直流电流“mA”位置上，根据被测电流的大小正确选择量程。(3)将万用表串入电路，红表笔接高电位端，黑表笔接低地电位端；如果反接则万用表指针反偏，无法正确读数。（4）分别选用250mA、50mA、10mA档位测量，根据看表盘读取数值并记录。3四、实验报告1、实训名称2、实训目的3、实训内容4、接线调试过程5、实训总结五、评分标准：1、接线真确无短路现象4分2、仪器仪表使用2分3、测量结果记录2分4、实验报告2分4实训三欧姆定律一．实训目的:1.掌握部分电路的欧姆定律2掌握全电路欧姆定律的应用及分析方法二．使用仪器：MF-47型万用表一块开关一个二极管一盏导线若干三．实训内容：1、按图接电路2、用电压表测量AB之间的电压：将电压表并联在负载R的两侧，测量E=6V时，R=10R,R=20R,R=30R时I的值。3、部分电路欧姆定律：I=U/R部分电路欧姆定律4、全电路的欧姆定律全电路的欧姆定律5、测量E=6V时，R0=1R;R=10R,R=20R,R=30R时I的值。6、部分电路欧姆定律：I=E/(R0+R)5四、实验报告1、实训名称2、实训目的3、实训内容4、接线调试过程5、实训总结五、评分标准：1、接线真确无短路现象4分2、仪器仪表使用2分3、测量结果记录2分4、实验报告2分6实训四电阻的识别与测量一．实训目的:1、了解电阻在电路中的作用及连接的基本方式2、掌握电阻的识别与测量方法二．使用仪器：MF-47型万用表一块电阻若干三．实训内容：1、色环的识别：（1）、四色环电阻：第一色环是十位数，第二色环是个位数，第三色环是应乘颜色次幂颜色次，第四色环是误差率例子：棕红红金其阻值为12×102=1.2K误差为±5%误差表示电阻数值，在标准值1200上下波动（5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。五色环电阻：红红黑棕金五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×101=2.2K误差为±5%第一色环是百位数，第二色环是十位数，第三色环是个位数，第四色环是应乘颜色次幂颜色次，第五色环是误差率。7色环对照表银金黑棕红橙黄绿兰紫灰白无有效数字——0123456789—数量级10^-210^-110^010^110^210^310^410^510^610^710^810^9—允许偏差（℅）±10±5—±1±2——±0.5±0.25±0.1—+50-20±202、电阻的测量:（1）、用读色环的方法先估算电阻值（2）、用万用表的黑表笔和红表笔接到电阻的两端，读出阻值。四、实验报告1、实训名称2、实训目的3、实训内容4、接线调试过程5、实训总结五、评分标...
