沉降缝堵漏方案VIP免费

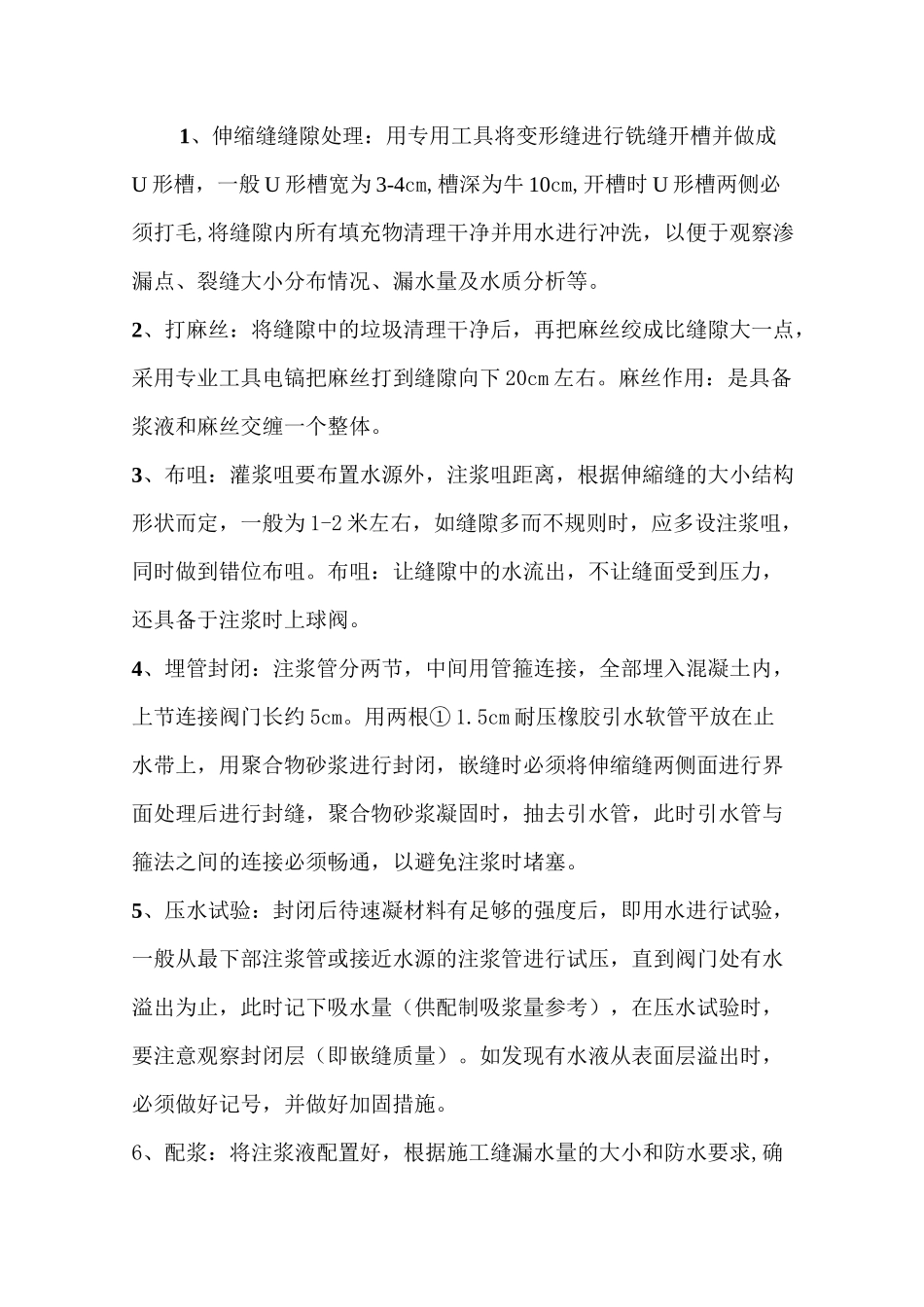

沉降缝堵漏方案治理与分析：我公司根据多年的堵漏施工经验，伸缩缝渗水主要原因:其一、伸缩缝止水带破裂出现渗漏，由于基础下沉或不规则的变形而导致渗漏。其二、伸缩缝浇筑止水带后，止水带与混凝土层不密实，产生缝隙或蜂窝而导致渗漏，其三、由于气候季节性温差变化比较大，伸缩缝在冬天有一定的收缩作用，从而与橡胶止水带发生不同程度的分离现象而导止渗漏水。为了砌底解决这些渗漏问题，我公司遵循：防、排、堵、引的四项基本原理，根据多年的防水堵漏经验，主要采用高分子化学灌浆处理技术，将柔性浆液通过压送设备灌入渗漏部位内，浆液遇到混凝土裂缝中的水分会迅速分散、乳化、膨胀、固结，这样固结的弹性体填充混凝土所有裂缝，将水流完全地堵塞在混凝土结构体之外，以达到止水堵漏的目的。施工工艺及技术措施一、伸缩缝（沉降缝）渗漏必须采用嵌缝法、注浆法相结合的方法进行堵漏。按施工顺序分为：沉降缝缝隙表面处理、打麻丝、布咀、埋管封闭、压水试验、灌浆、封孔等工序。1、伸缩缝缝隙处理：用专用工具将变形缝进行铣缝开槽并做成U形槽，一般U形槽宽为3-4cm,槽深为牛10cm,开槽时U形槽两侧必须打毛,将缝隙内所有填充物清理干净并用水进行冲洗，以便于观察渗漏点、裂缝大小分布情况、漏水量及水质分析等。2、打麻丝：将缝隙中的垃圾清理干净后，再把麻丝绞成比缝隙大一点，采用专业工具电镐把麻丝打到缝隙向下20cm左右。麻丝作用：是具备浆液和麻丝交缠一个整体。3、布咀：灌浆咀要布置水源外，注浆咀距离，根据伸縮缝的大小结构形状而定，一般为1-2米左右，如缝隙多而不规则时，应多设注浆咀，同时做到错位布咀。布咀：让缝隙中的水流出，不让缝面受到压力，还具备于注浆时上球阀。4、埋管封闭：注浆管分两节，中间用管箍连接，全部埋入混凝土内，上节连接阀门长约5cm。用两根①1.5cm耐压橡胶引水软管平放在止水带上，用聚合物砂浆进行封闭，嵌缝时必须将伸缩缝两侧面进行界面处理后进行封缝，聚合物砂浆凝固时，抽去引水管，此时引水管与箍法之间的连接必须畅通，以避免注浆时堵塞。5、压水试验：封闭后待速凝材料有足够的强度后，即用水进行试验，一般从最下部注浆管或接近水源的注浆管进行试压，直到阀门处有水溢出为止，此时记下吸水量（供配制吸浆量参考），在压水试验时，要注意观察封闭层（即嵌缝质量）。如发现有水液从表面层溢出时，必须做好记号，并做好加固措施。6、配浆：将注浆液配置好，根据施工缝漏水量的大小和防水要求,确定配料的凝固时间。7、反压注浆:注浆的压力必须大于漏水的压力（压浆机的压力在0.5兆伯以上）,这样才将接头缝内溶水量排出，浆液直接填入混凝土的毛细孔和缝隙内，遇水膨胀速凝,达到长期深层止水的效果。我公司拟采用手动注浆机，以便观察混凝土结构的变化，随时控制注浆压力，达到良好的防水效果。8、封孔：待浆液凝固后，经查无渗漏现象后，剔除注浆咀，用速凝材料封闭，并将其表面刮平。化学注浆施工技术：缝隙清理后埋入注浆管，再进行嵌缝止水，作为第二道防水层，待嵌缝材料完全硬化后，用注浆机将配制好的浆液灌入施工缝内，作为第一道防水层，浆液固化后在嵌缝料表面涂抹柔性防水材料，作为第三道防水层。化学灌浆材料说明丙凝高分子化学灌浆材料与水溶性聚氨酯化学灌浆材料是一种快速高效的防渗堵漏材料，对于各类工程中出现的大量涌水、漏水等有独特的止水效果，已在大量的工程中得到广泛应用。该成果曾荣获国家科技进步奖。特点：1、具有良好的亲水性能，水既是稀释剂，又是固化剂。浆液遇水后先分散乳化进而凝胶固结；2、可在潮湿或者涌水情况下进行灌浆，对水质适应性强，在海水和PH为3—13的水中均能固化；3、固结体经急性毒性试验属实际无毒类；4、施工工艺简便，浆液无需繁杂配制5、固结体为弹性，可遇水膨胀，具有弹性止水和以水止水的双重功能，适用于变形裂缝的防水处理6、任何比例混合使用，以配制不同强度和不同水膨胀倍数的材料主要性能指标试验项目指标粘度(25°C,mPa.s)120—280凝胶时间（min）浆液：水=1:10<1.5包水量（倍）±20遇水膨胀率（％）±100粘结强度（MPa）饱和面干±0.5拉伸试验拉伸强度...
