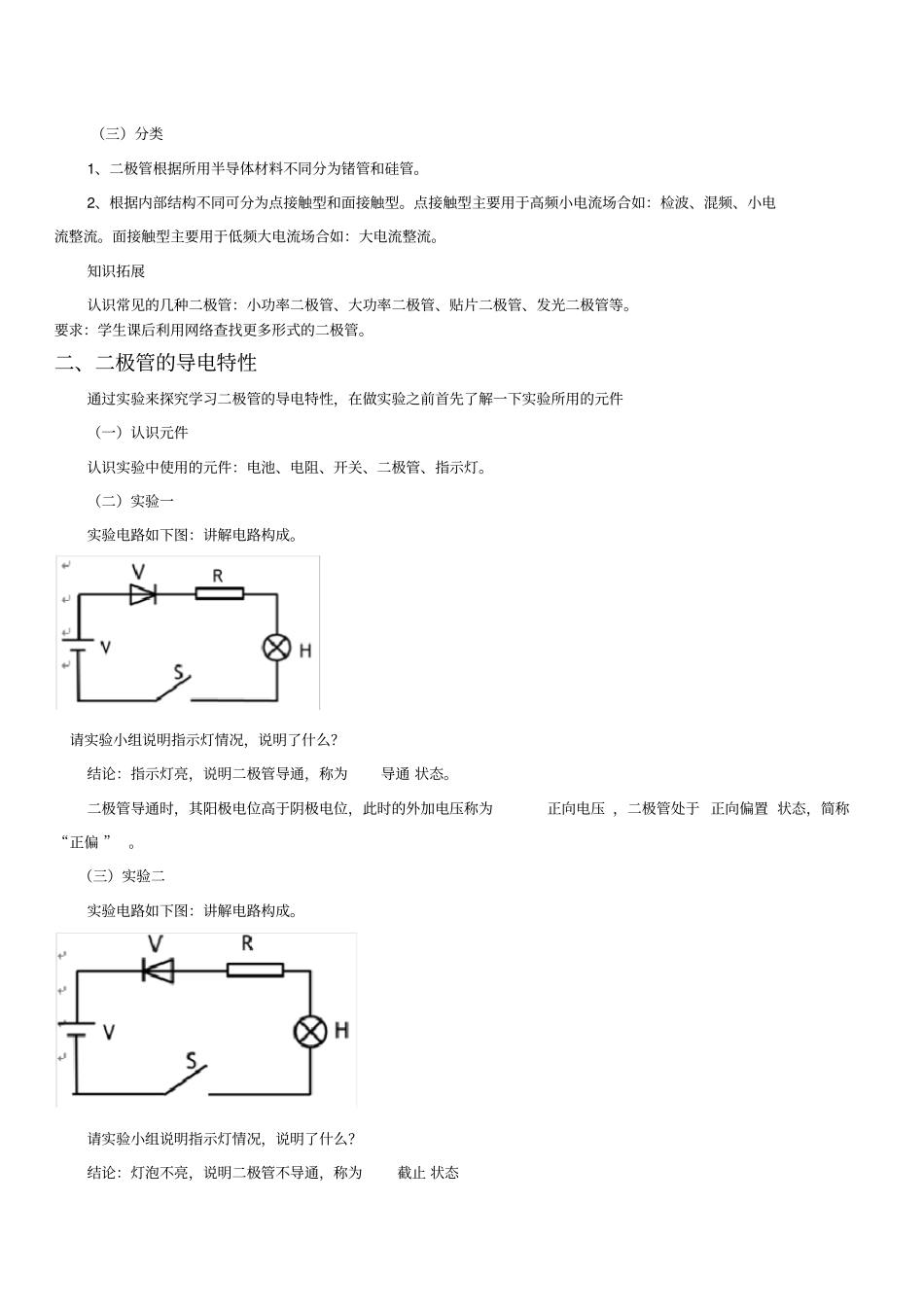

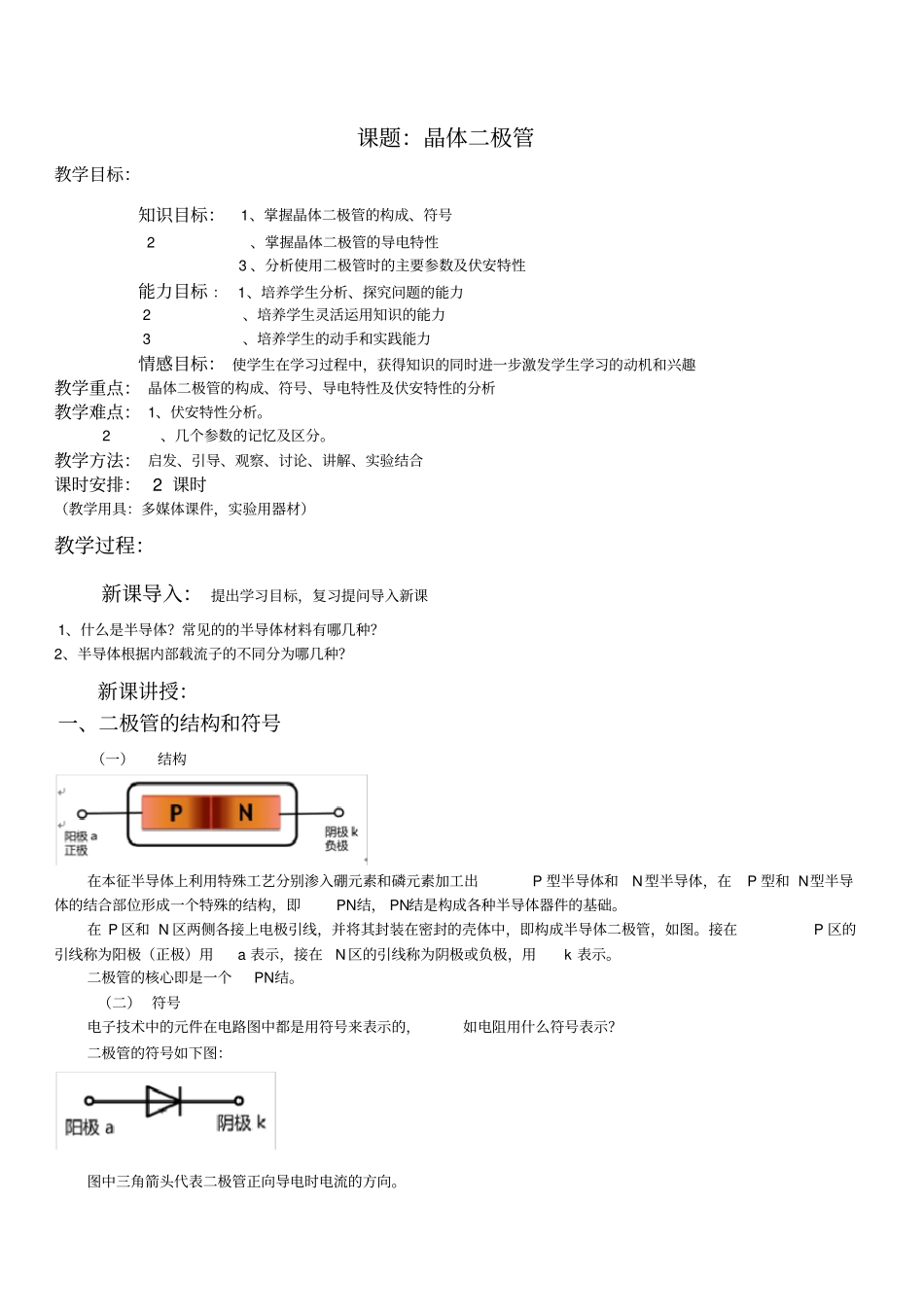

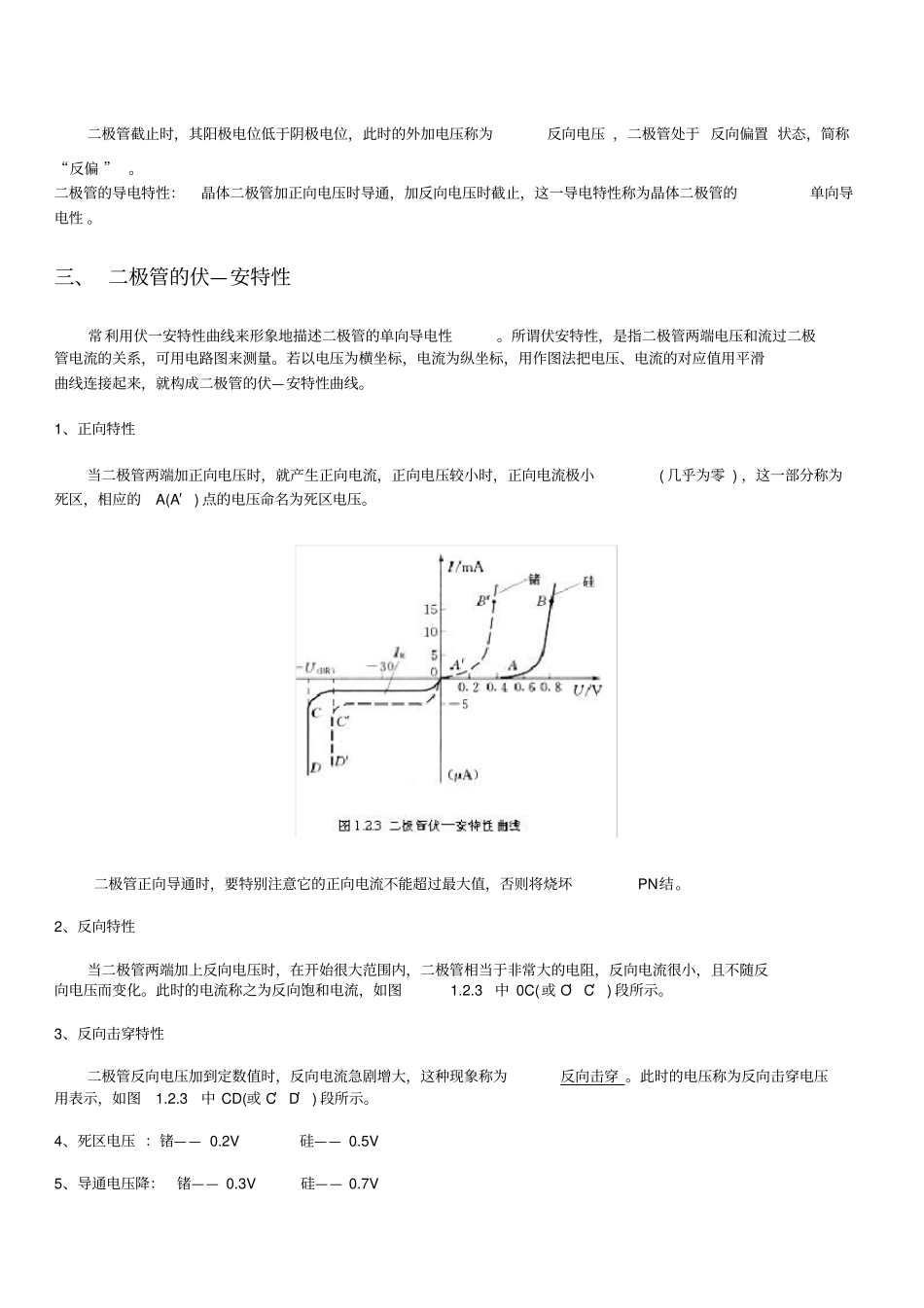

课题：晶体二极管教学目标：知识目标：1、掌握晶体二极管的构成、符号2、掌握晶体二极管的导电特性3、分析使用二极管时的主要参数及伏安特性能力目标：1、培养学生分析、探究问题的能力2、培养学生灵活运用知识的能力3、培养学生的动手和实践能力情感目标：使学生在学习过程中，获得知识的同时进一步激发学生学习的动机和兴趣教学重点：晶体二极管的构成、符号、导电特性及伏安特性的分析教学难点：1、伏安特性分析。2、几个参数的记忆及区分。教学方法：启发、引导、观察、讨论、讲解、实验结合课时安排：2课时（教学用具：多媒体课件，实验用器材）教学过程：新课导入：提出学习目标，复习提问导入新课1、什么是半导体？常见的的半导体材料有哪几种？2、半导体根据内部载流子的不同分为哪几种？新课讲授：一、二极管的结构和符号（一）结构在本征半导体上利用特殊工艺分别渗入硼元素和磷元素加工出P型半导体和N型半导体，在P型和N型半导体的结合部位形成一个特殊的结构，即PN结，PN结是构成各种半导体器件的基础。在P区和N区两侧各接上电极引线，并将其封装在密封的壳体中，即构成半导体二极管，如图。接在P区的引线称为阳极（正极）用a表示，接在N区的引线称为阴极或负极，用k表示。二极管的核心即是一个PN结。（二）符号电子技术中的元件在电路图中都是用符号来表示的，如电阻用什么符号表示？二极管的符号如下图：图中三角箭头代表二极管正向导电时电流的方向。（三）分类1、二极管根据所用半导体材料不同分为锗管和硅管。2、根据内部结构不同可分为点接触型和面接触型。点接触型主要用于高频小电流场合如：检波、混频、小电流整流。面接触型主要用于低频大电流场合如：大电流整流。知识拓展认识常见的几种二极管：小功率二极管、大功率二极管、贴片二极管、发光二极管等。要求：学生课后利用网络查找更多形式的二极管。二、二极管的导电特性通过实验来探究学习二极管的导电特性，在做实验之前首先了解一下实验所用的元件（一）认识元件认识实验中使用的元件：电池、电阻、开关、二极管、指示灯。（二）实验一实验电路如下图：讲解电路构成。请实验小组说明指示灯情况，说明了什么？结论：指示灯亮，说明二极管导通，称为导通状态。二极管导通时，其阳极电位高于阴极电位，此时的外加电压称为正向电压，二极管处于正向偏置状态，简称“正偏”。（三）实验二实验电路如下图：讲解电路构成。请实验小组说明指示灯情况，说明了什么？结论：灯泡不亮，说明二极管不导通，称为截止状态二极管截止时，其阳极电位低于阴极电位，此时的外加电压称为反向电压，二极管处于反向偏置状态，简称“反偏”。二极管的导电特性：晶体二极管加正向电压时导通，加反向电压时截止，这一导电特性称为晶体二极管的单向导电性。三、二极管的伏—安特性常利用伏一安特性曲线来形象地描述二极管的单向导电性。所谓伏安特性，是指二极管两端电压和流过二极管电流的关系，可用电路图来测量。若以电压为横坐标，电流为纵坐标，用作图法把电压、电流的对应值用平滑曲线连接起来，就构成二极管的伏—安特性曲线。1、正向特性当二极管两端加正向电压时，就产生正向电流，正向电压较小时，正向电流极小(几乎为零)，这一部分称为死区，相应的A(A′)点的电压命名为死区电压。二极管正向导通时，要特别注意它的正向电流不能超过最大值，否则将烧坏PN结。2、反向特性当二极管两端加上反向电压时，在开始很大范围内，二极管相当于非常大的电阻，反向电流很小，且不随反向电压而变化。此时的电流称之为反向饱和电流，如图1.2.3中0C(或O′C′)段所示。3、反向击穿特性二极管反向电压加到定数值时，反向电流急剧增大，这种现象称为反向击穿。此时的电压称为反向击穿电压用表示，如图1.2.3中CD(或C′D′)段所示。4、死区电压：锗——0.2V硅——0.5V5、导通电压降：锗——0.3V硅——0.7V四、半导体二极管的主要参数和分类1．最大整流电流最大整流电流是指二极管长期工作时，允许通过的最大平均电流使用正向平均电流能超过此值，否则二极管会击穿。2．最大反向工作电压最大反向工作电压是指二极管正常工作时，所承受的最高...
