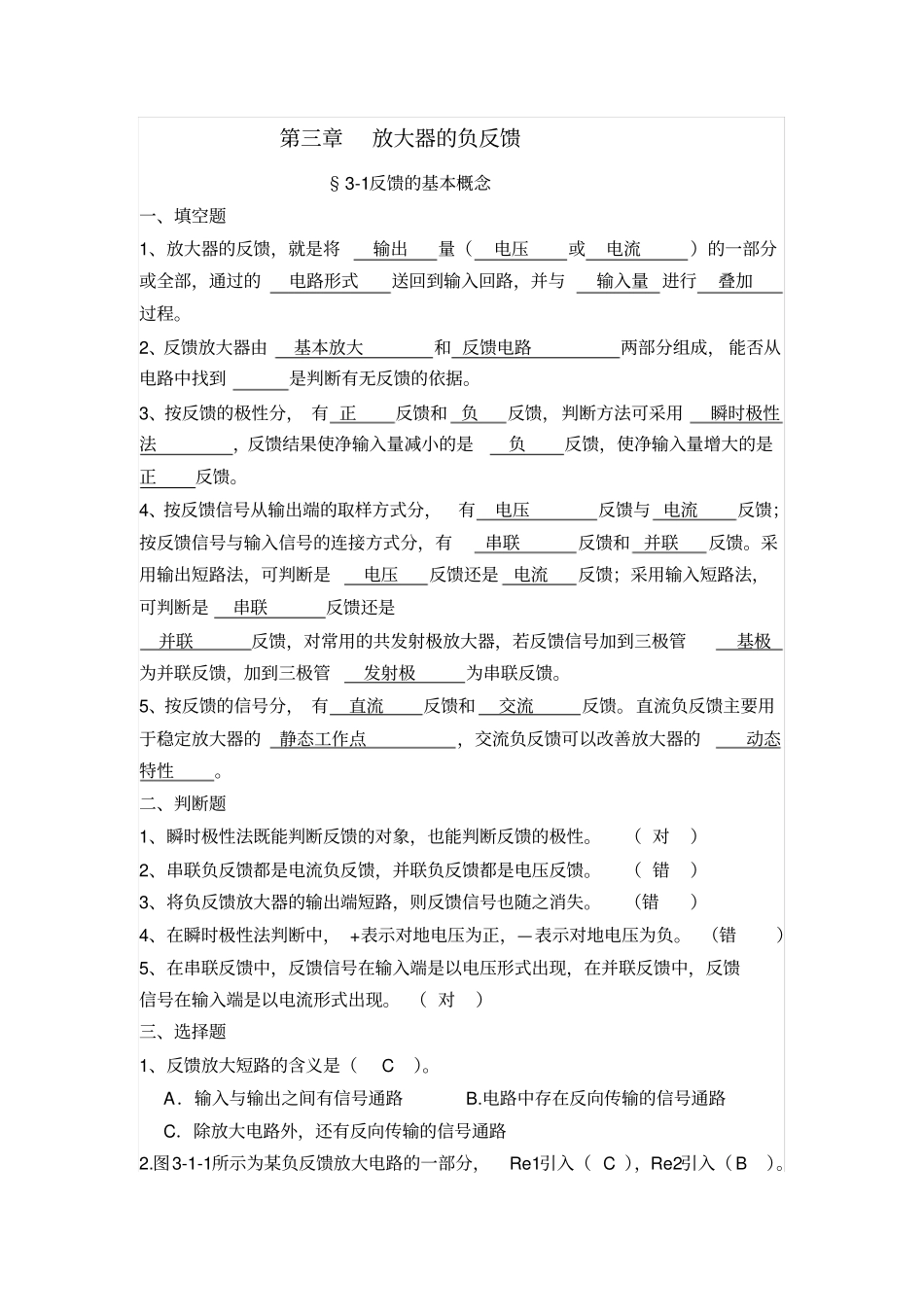

第三章放大器的负反馈§3-1反馈的基本概念一、填空题1、放大器的反馈，就是将输出量（电压或电流）的一部分或全部，通过的电路形式送回到输入回路，并与输入量进行叠加过程。2、反馈放大器由基本放大和反馈电路两部分组成，能否从电路中找到是判断有无反馈的依据。3、按反馈的极性分，有正反馈和负反馈，判断方法可采用瞬时极性法，反馈结果使净输入量减小的是负反馈，使净输入量增大的是正反馈。4、按反馈信号从输出端的取样方式分，有电压反馈与电流反馈；按反馈信号与输入信号的连接方式分，有串联反馈和并联反馈。采用输出短路法，可判断是电压反馈还是电流反馈；采用输入短路法，可判断是串联反馈还是并联反馈，对常用的共发射极放大器，若反馈信号加到三极管基极为并联反馈，加到三极管发射极为串联反馈。5、按反馈的信号分，有直流反馈和交流反馈。直流负反馈主要用于稳定放大器的静态工作点，交流负反馈可以改善放大器的动态特性。二、判断题1、瞬时极性法既能判断反馈的对象，也能判断反馈的极性。（对）2、串联负反馈都是电流负反馈，并联负反馈都是电压反馈。（错）3、将负反馈放大器的输出端短路，则反馈信号也随之消失。（错）4、在瞬时极性法判断中，+表示对地电压为正，—表示对地电压为负。（错）5、在串联反馈中，反馈信号在输入端是以电压形式出现，在并联反馈中，反馈信号在输入端是以电流形式出现。（对）三、选择题1、反馈放大短路的含义是（C）。A．输入与输出之间有信号通路B.电路中存在反向传输的信号通路C．除放大电路外，还有反向传输的信号通路2.图3-1-1所示为某负反馈放大电路的一部分，Re1引入（C），Re2引入（B）。A．交流反馈B．直流反馈C．交直流反馈3、判断是串联反馈还是并联反馈的方法是（C）。A．输出端短路法B．瞬时极性法C．输入端短路法4、将放反馈放大器的输出端短路，若反馈信号仍存在则属（B）。A．电压负反馈B．电流负反馈C．串联负反馈D．并联负反馈5．电路如图3-1-2a所示，反馈类型为（D）。A．电压并联直流负反馈B．电压并联交直流负反馈C．电流串联交直流负反馈D．电流并联交直流负反馈6、电路如图3-1-2b所示，反馈类型为（C）。A．电流串联负反馈B．电压并联正反馈C．电压串联负反馈D．电流并联正反馈四、简答题1、什么是正反馈？什么是负反馈？主要用途是什么？略2、图3-1-3所示电路中，所引入的分别是直流单奎还是交流反馈？是正反馈还是负反馈？3、图2-1-4所示电路中，在不增加电路元件的情况下，如何改变接线方式，可达到稳定静态工作点，减小失真的目的？4、在图3-1-5所示各电路中，指出哪些是反馈元件？判断个电路的反馈类型（如系多级放大器，只判断级间反馈类型）。设图中所有电容对交流信号均可视为短路。§3-2负反馈对放大器性能影响一、填空题1、放大器引入负反馈使得放大器的放大倍数下降，放大倍数的稳定性提高，非线性失真减小，同频带展宽，改变了放大器的输入输出电阻。2、负反馈放大器的放大倍数又称，它的表达式是Af=A/1+AF，式中A表示开怀放大倍数f表示反馈系数。3、在图3-2-1反馈方框图中，已知Au=80，F=1%，U0=15V，则ui=337.8mV，U’i=187.5mV，Uf=0.15V。步骤是：Af=A/1+AF=80/1+80×0.001=44.4由Af=U0/Ui→U’i=U0/Af=Uf/u0所以Uf=Ui-Ui=337.8-187.5=0.15V二、判断题1、在负反馈放大电路中，放大器的放大倍数越大，闭环放大倍数就越稳定。（错）2、凡串联负反馈就能是输入电阻增大，并联负反馈使输入电阻减小。（对）3、放大器只要引入负反馈就能扩展它的同频带，完全消除非线性失真。（错）4、负反馈放大器反馈深度的大小将直接影响到它的性能改善的程度。（对）5、放大器只要引入负反馈，其输出电压的稳定性就能得到改善。（对）6、放大器引入负反馈后，它的放大倍数的稳定性就得到了提高。（对）7、｜1+AF｜越大，反馈越深，放大电路性能越好，所以应尽可能的增大反馈深度。（对）三、选择题1、能使输出电阻提高的是（B），使输入电阻降低的是（D）。A．电压负反馈B．电流负反馈C．串联负反馈D．并联负反馈2、在放大电路中，若要稳定放大倍数，可引入（B）。A．直流负反馈B．交流负反馈C．交流正反馈3...
