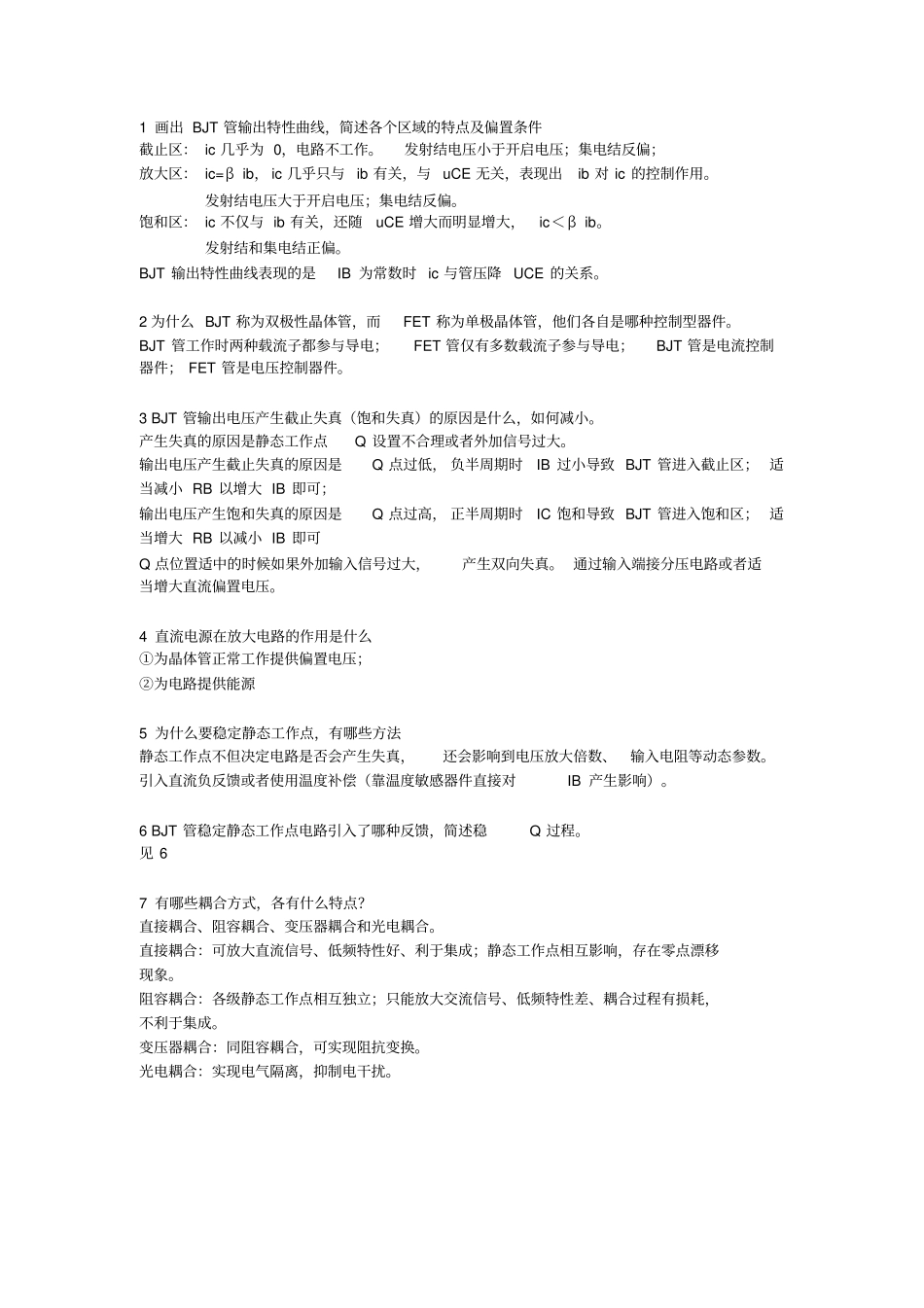

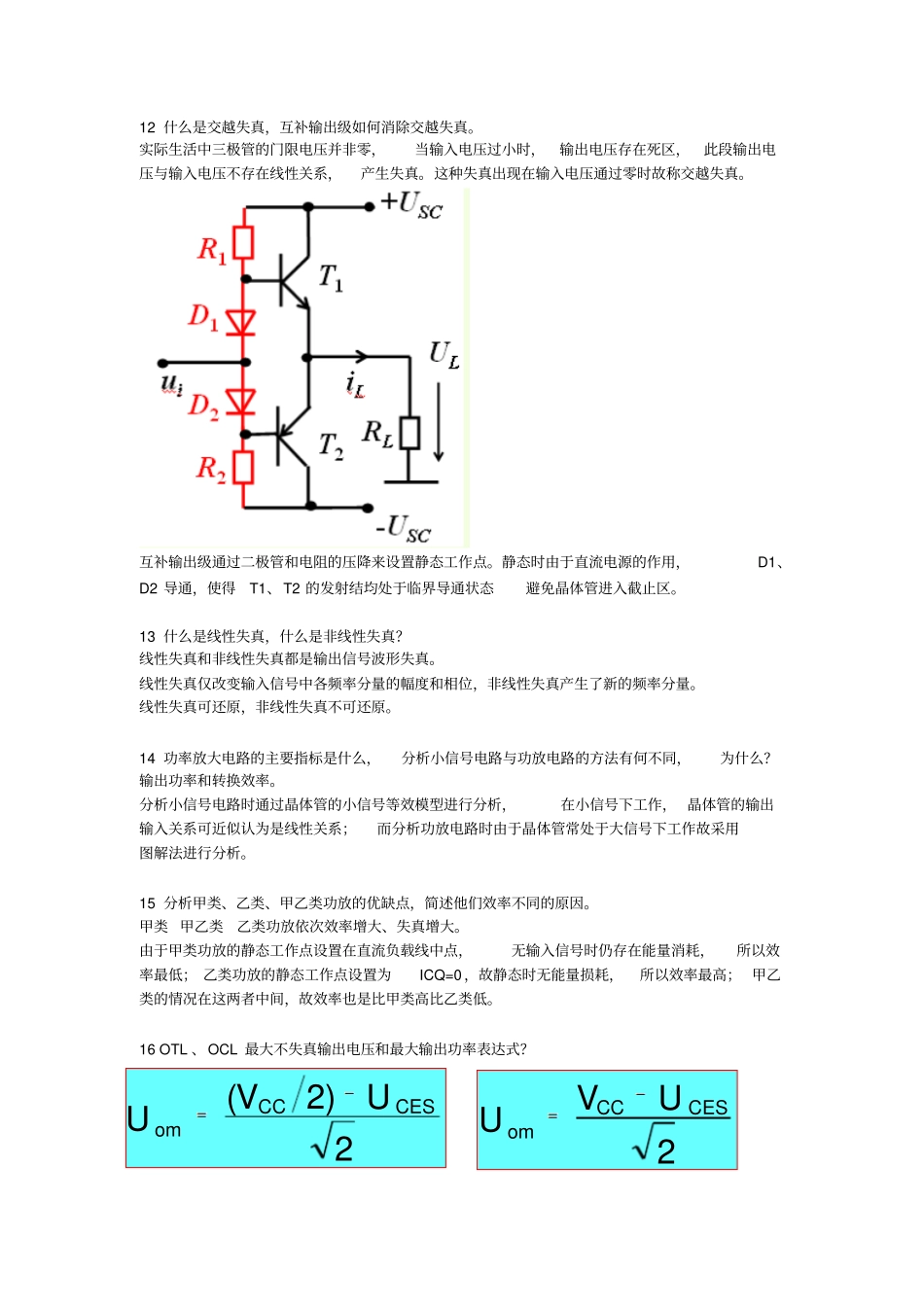

1画出BJT管输出特性曲线，简述各个区域的特点及偏置条件截止区：ic几乎为0，电路不工作。发射结电压小于开启电压；集电结反偏；放大区：ic=βib，ic几乎只与ib有关，与uCE无关，表现出ib对ic的控制作用。发射结电压大于开启电压；集电结反偏。饱和区：ic不仅与ib有关，还随uCE增大而明显增大，ic＜βib。发射结和集电结正偏。BJT输出特性曲线表现的是IB为常数时ic与管压降UCE的关系。2为什么BJT称为双极性晶体管，而FET称为单极晶体管，他们各自是哪种控制型器件。BJT管工作时两种载流子都参与导电；FET管仅有多数载流子参与导电；BJT管是电流控制器件；FET管是电压控制器件。3BJT管输出电压产生截止失真（饱和失真）的原因是什么，如何减小。产生失真的原因是静态工作点Q设置不合理或者外加信号过大。输出电压产生截止失真的原因是Q点过低，负半周期时IB过小导致BJT管进入截止区；适当减小RB以增大IB即可；输出电压产生饱和失真的原因是Q点过高，正半周期时IC饱和导致BJT管进入饱和区；适当增大RB以减小IB即可Q点位置适中的时候如果外加输入信号过大，产生双向失真。通过输入端接分压电路或者适当增大直流偏置电压。4直流电源在放大电路的作用是什么①为晶体管正常工作提供偏置电压；②为电路提供能源5为什么要稳定静态工作点，有哪些方法静态工作点不但决定电路是否会产生失真，还会影响到电压放大倍数、输入电阻等动态参数。引入直流负反馈或者使用温度补偿（靠温度敏感器件直接对IB产生影响）。6BJT管稳定静态工作点电路引入了哪种反馈，简述稳Q过程。见67有哪些耦合方式，各有什么特点？直接耦合、阻容耦合、变压器耦合和光电耦合。直接耦合：可放大直流信号、低频特性好、利于集成；静态工作点相互影响，存在零点漂移现象。阻容耦合：各级静态工作点相互独立；只能放大交流信号、低频特性差、耦合过程有损耗，不利于集成。变压器耦合：同阻容耦合，可实现阻抗变换。光电耦合：实现电气隔离，抑制电干扰。8什么是零点漂移，为什么差分放大电路可以抑制零点漂移。零点漂移：输入信号为零时，由于温度变化、电源电压不稳、元件参数变值等因素（其中最重要的是温度因素）造成静态工作点产生微小变化，经逐级放大和传输后使得输出端电压偏离原固定值上下漂移的现象。（直接耦合时第一级的微小变化会导致输出级的较大变化）差分放大电路主要是抑制温度变化造成的零点漂移现象。差分放大电路左右结构对称，有温度变化引起的参数变化是共模信号，对左右电路的影响是相同的，可互相抵消；输入的有效信号是差模信号，通过该电路可得到有效放大。9分析长尾式差分放大电路发射极电阻对差模和共模信号的不同作用输入共模信号时，△IC↑→iB1↑→iC1(IE1)→uE1↑→uE↑→uBE↓→iB1↓（2同1）通过负反馈作用使得Re上的电压产生和输入信号电压相同方向上的变化从而促使基极电流下降，抑制共模信号的放大；输入差模信号时，差模信号变化时，左右电路对uE的影响刚好相反，故uE不发生变化，相当于接地。Re越大抑制共模放大效果越大，但同时增大电源电压会导致晶体管的耐压性要提高。所以可采用稳Q电路（恒流源电路）来代替Re。10集成运放由哪几部分组成，简述各部分的作用输入级、中间级、输出级和偏置电路。输入级：多采用双端输入的差分放大电路。一般要求输入电阻大、差模放大倍数大、抑制共模能力强。输入级直接影响集成运放的大多数性能参数。（减少零点漂移和抑制共模干扰信号）中间级：多采用共射电路，为使放大倍数尽可能大常采用复合管作放大管、恒流源作集电极负载。（提供较高的电压增益）输出级：多采用互补输出电路。一般要求输出电阻小（带负载能力强）、电压线性范围宽、非线性失真小。（提供较高的输出电压和较大的输出功率）偏置电路：为集成运放各级放大电路提供合适的工作电流。集成运放中常采用电流源电路。（向各个放大级提供合适的偏置电流）11什么是有源负载，简述有源负载在集成电路中的作用。有源负载在电路设计中是指由有源器件组成的电路元件。一般来说，它的直流等效电阻较小，但交流等效电阻较大。用它作负载可提高单级电路的电压放大倍数。12什么是交越失真，互...
