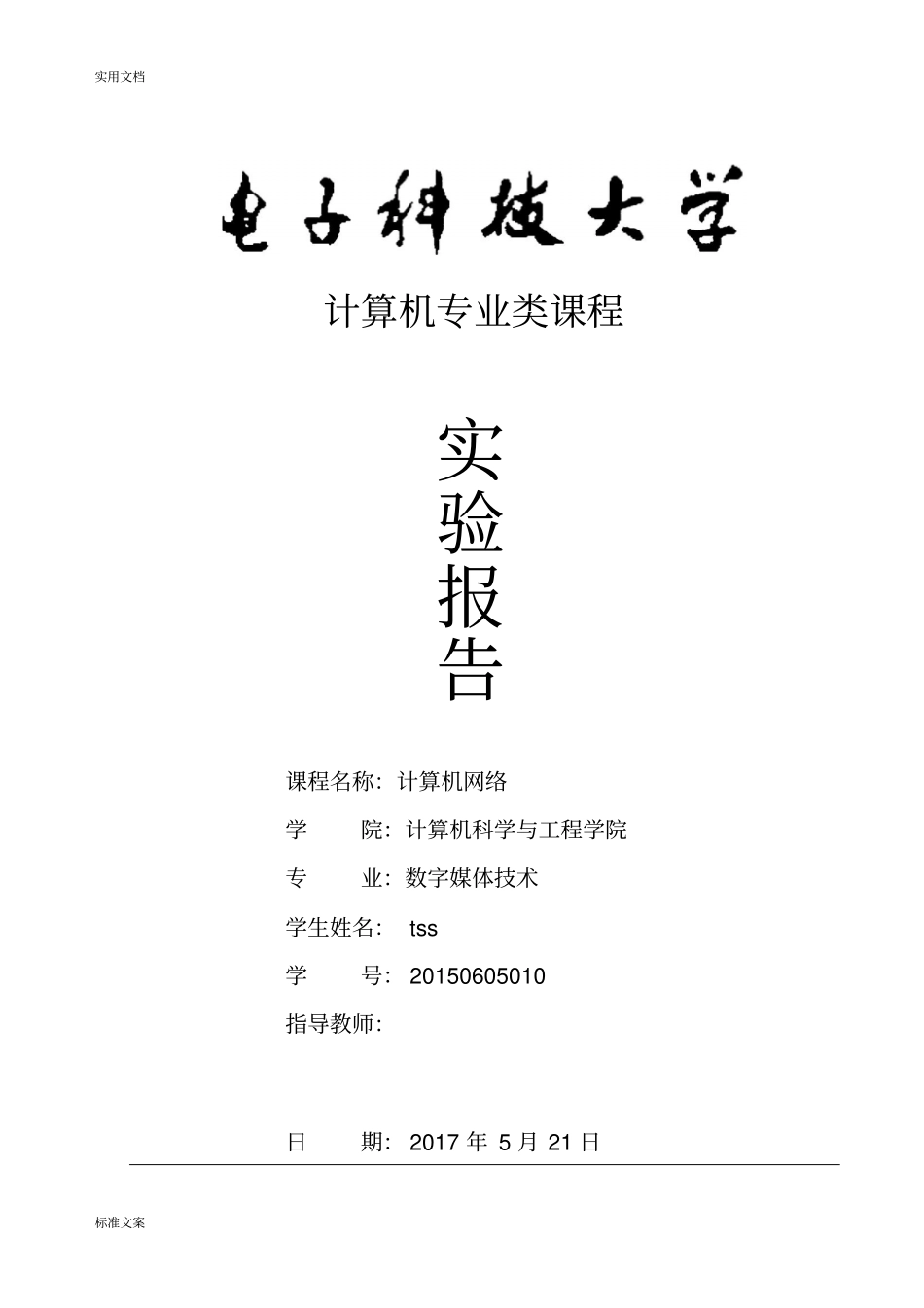

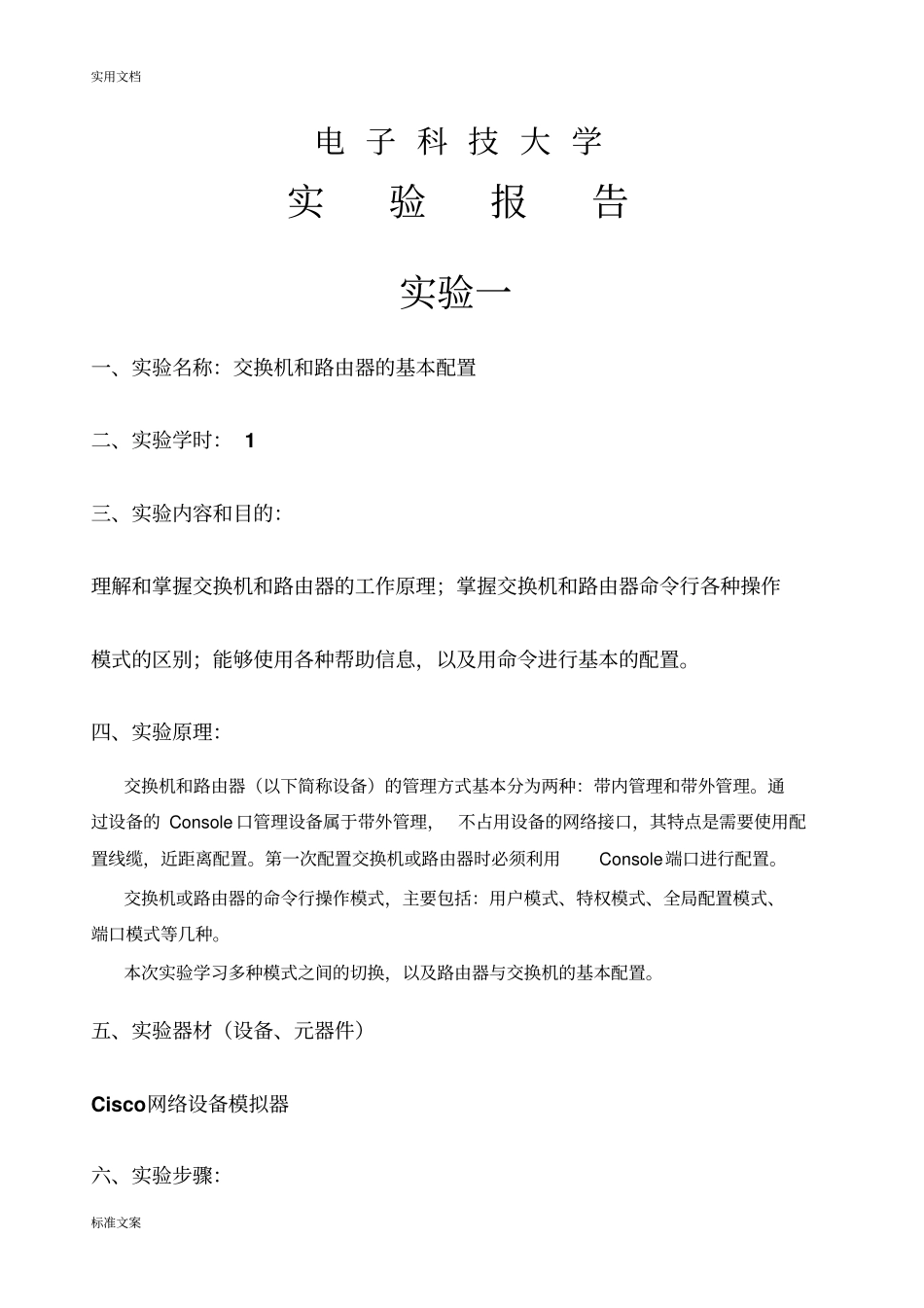

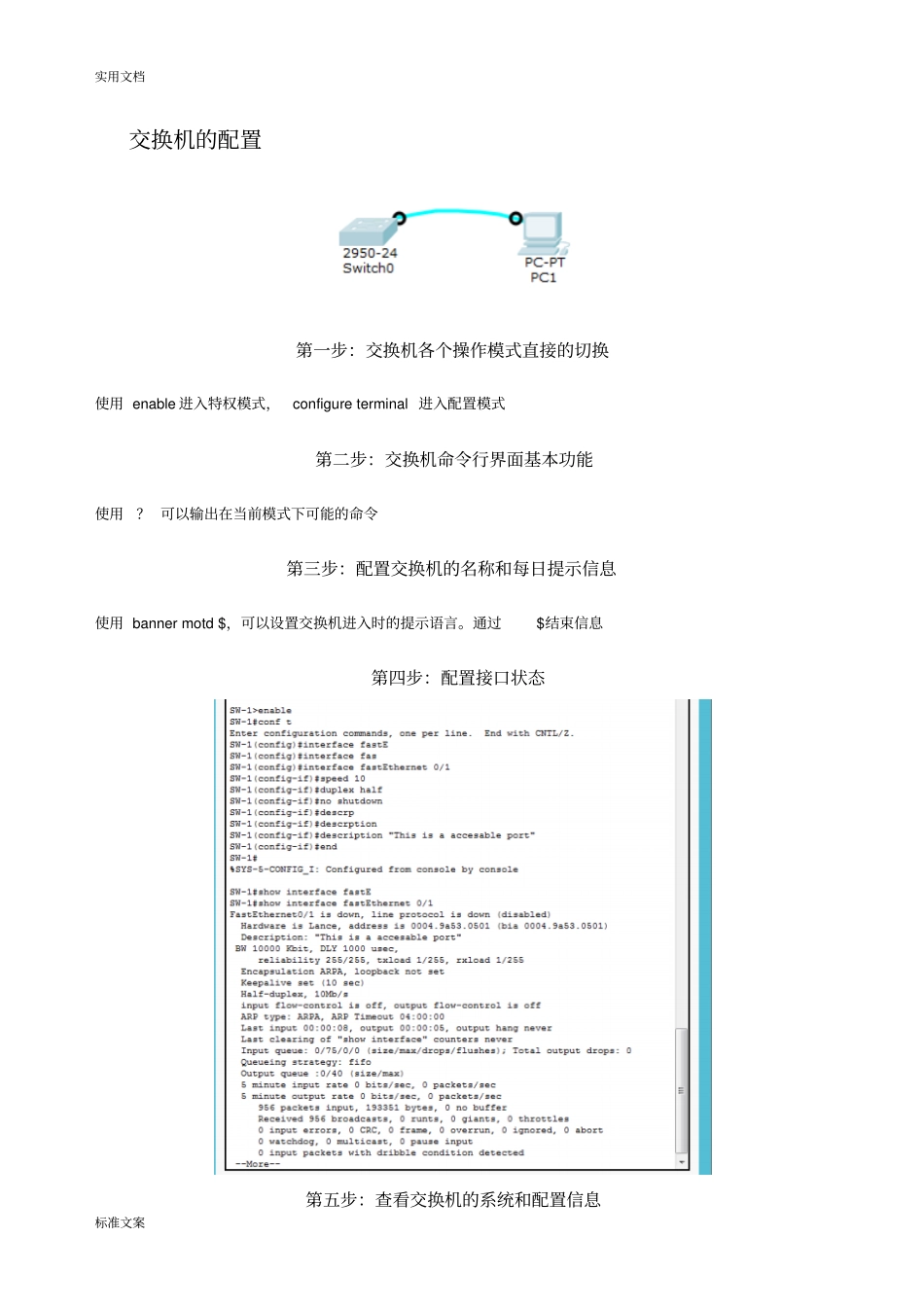

实用文档标准文案计算机专业类课程实验报告课程名称：计算机网络学院：计算机科学与工程学院专业：数字媒体技术学生姓名：tss学号：20150605010指导教师：日期：2017年5月21日实用文档标准文案电子科技大学实验报告实验一一、实验名称：交换机和路由器的基本配置二、实验学时：1三、实验内容和目的：理解和掌握交换机和路由器的工作原理；掌握交换机和路由器命令行各种操作模式的区别；能够使用各种帮助信息，以及用命令进行基本的配置。四、实验原理：交换机和路由器（以下简称设备）的管理方式基本分为两种：带内管理和带外管理。通过设备的Console口管理设备属于带外管理，不占用设备的网络接口，其特点是需要使用配置线缆，近距离配置。第一次配置交换机或路由器时必须利用Console端口进行配置。交换机或路由器的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等几种。本次实验学习多种模式之间的切换，以及路由器与交换机的基本配置。五、实验器材（设备、元器件）Cisco网络设备模拟器六、实验步骤：实用文档标准文案交换机的配置第一步：交换机各个操作模式直接的切换使用enable进入特权模式，configureterminal进入配置模式第二步：交换机命令行界面基本功能使用？可以输出在当前模式下可能的命令第三步：配置交换机的名称和每日提示信息使用bannermotd$，可以设置交换机进入时的提示语言。通过$结束信息第四步：配置接口状态第五步：查看交换机的系统和配置信息实用文档标准文案第六步：保存配置Copyrunning-cofigstartup-config将现有的配置保存到启动配置里Writememory,write写入配置到nvram内路由器的配置第一步：配置路由器的接口并查看接口配置进入config模式，interfacefastEthernet0/1进入接口配置，ipaddress192.168.1.1255.255.255.0配置好接口上的子网第二步：显示路由表的信息实用文档标准文案在特权模式下输入showiproute七、实验数据及结果分析：（删去无用的默认部分，留下配置部分）交换机running-configSW-1#showrunning-configBuildingconfiguration...Currentconfiguration:1143bytes!version12.1!hostnameSW-1!spanning-treemodepvst!interfaceFastEthernet0/1description"thisisaaccessableport!!!"duplexhalfspeed10!interfaceVlan1noipaddressshutdown!bannermotd^CWelcometoSW-1!!!!!!!^C!linecon0!linevty04loginlinevty515login!!end路由器running-configRouter#showrunning-configBuildingconfiguration...Currentconfiguration:419bytes!version12.2!hostnameRouter!ipcefnoipv6cef!interfaceFastEthernet0/0ipaddress192.168.1.1255.255.255.0duplexautospeedauto!ipclassless!ipflow-exportversion9!linecon0!lineaux0!linevty04login!end八、实验结论、心得体会和改进建议：第一次操作真正的路由器，与之前在家用路由器上玩openwrt，dd-wrt，padavan之类的系统完全不一样。家用路由器不需要进行这些二层、三层上的配置实用文档标准文案电子科技大学实验报告实验二一、实验名称：虚拟局域网VLAN组网二、实验学时：2三、实验内容和目的：掌握如何在交换机上划分基于端口的VLAN、如何给VLAN内添加端口，理解跨交换机之间VLAN的特点本实验包括两阶段组网需求：（1）阶段一：使用VLAN实现隔离。（2）阶段二：使用三层交换机实现VLAN间互联互通。四、实验原理：（1）使用VLAN实现隔离（2）使用三层交换机实现VLAN间的互联互通五、实验器材（设备、元器件）六、实验步骤：实用文档标准文案七、实验数据及结果分析：两台交换机通过各自的Ethernet0/1口连接起来。配置Laptop的ip为192.168.10.5，配置PC2的ip为192.168.20.2，配置PC3的ip为192.168.10.2Laptop连接到3560-24的eth0/6号口，PC2连接到3560-24的eth0/10号口，PC3连接到2960-24的eth0/6号口分别在3560-24PS（三层交换机）和2960-24（两层交换机）配置vlan，分为销售部和技术部。销售部vlan1，ip为192.168.10.1/24；技术部vlan2，ip为192.168.20.1/24整个过程如下L3-SW#conftEnterconfigurationcommands,oneperline.EndwithCNTL/Z.L3-SW(config)#vlan10L3-SW(config...
