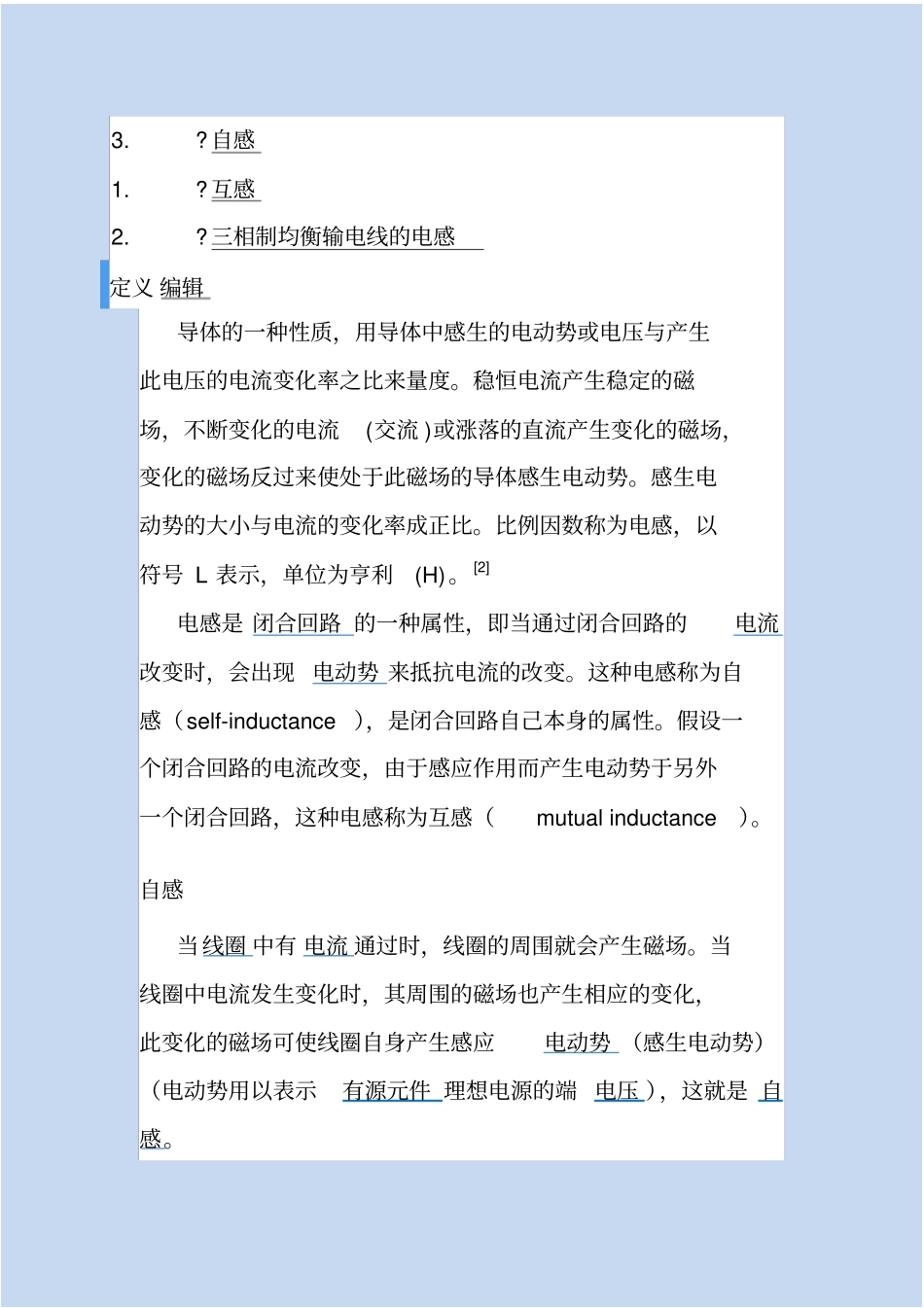

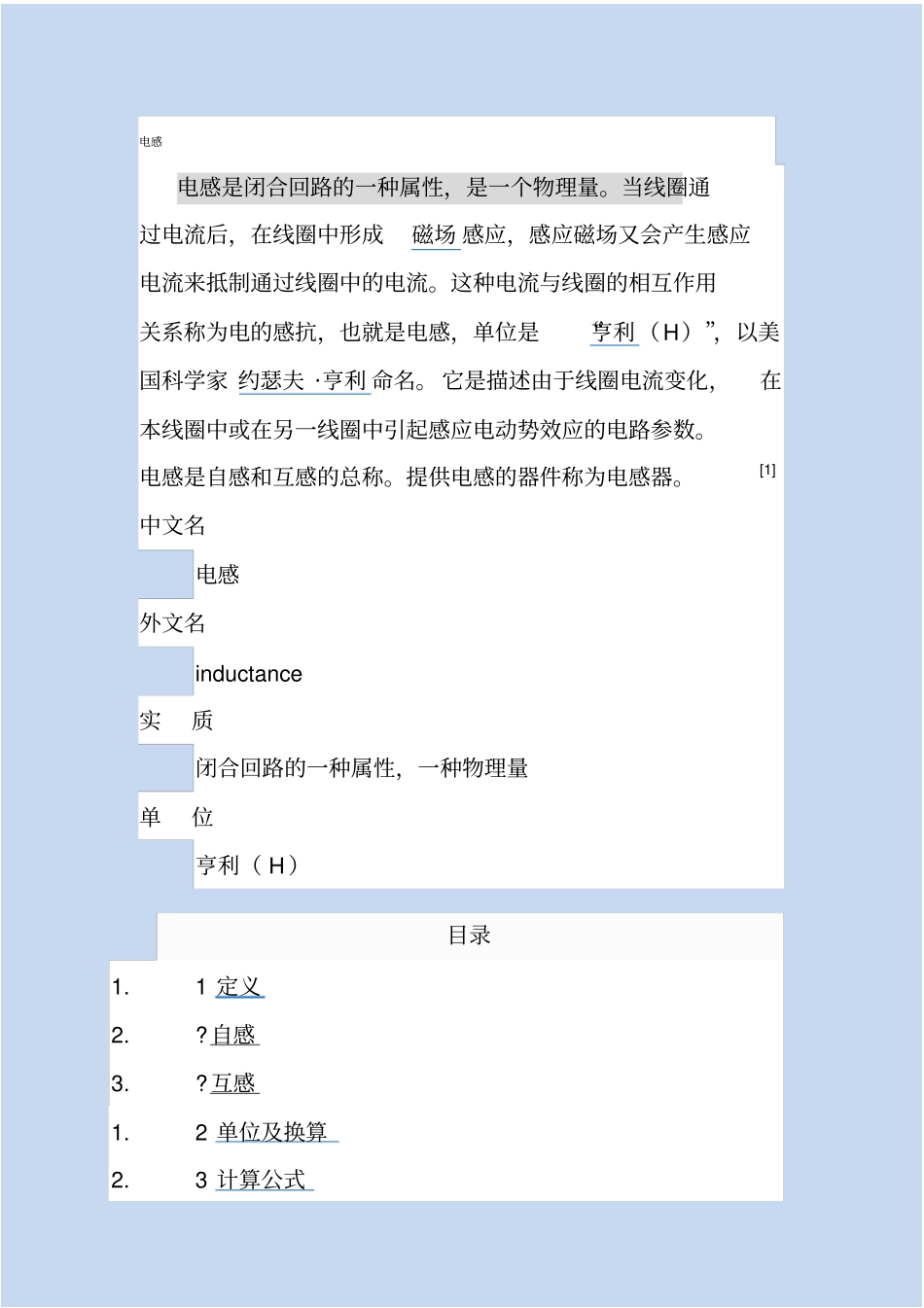

电感电感是闭合回路的一种属性，是一个物理量。当线圈通过电流后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流。这种电流与线圈的相互作用关系称为电的感抗，也就是电感，单位是“亨利（H）”，以美国科学家约瑟夫·亨利命名。它是描述由于线圈电流变化，在本线圈中或在另一线圈中引起感应电动势效应的电路参数。电感是自感和互感的总称。提供电感的器件称为电感器。[1]中文名电感外文名inductance实质闭合回路的一种属性，一种物理量单位亨利（H）目录1.1定义2.?自感3.?互感1.2单位及换算2.3计算公式3.?自感1.?互感2.?三相制均衡输电线的电感定义编辑导体的一种性质，用导体中感生的电动势或电压与产生此电压的电流变化率之比来量度。稳恒电流产生稳定的磁场，不断变化的电流(交流)或涨落的直流产生变化的磁场，变化的磁场反过来使处于此磁场的导体感生电动势。感生电动势的大小与电流的变化率成正比。比例因数称为电感，以符号L表示，单位为亨利(H)。[2]电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变。这种电感称为自感（self-inductance），是闭合回路自己本身的属性。假设一个闭合回路的电流改变，由于感应作用而产生电动势于另外一个闭合回路，这种电感称为互感（mutualinductance）。自感当线圈中有电流通过时，线圈的周围就会产生磁场。当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（感生电动势）（电动势用以表示有源元件理想电源的端电压），这就是自感。互感两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器。单位及换算编辑电感符号：L电感单位：亨（H）、毫亨（mH）、微亨（μH），换算关系为：1H=1000mH计算公式编辑自感一个通有电流为I的线圈(或回路)，其各匝交链的磁通量的总和称作该线圈的磁链ψ。如果各线匝交链的磁通量都是Φ，线圈的匝数为N，则线圈的磁链ψ=NΦ。线圈电流I随时间变化时，磁链Ψ也随时间变化。根据电磁感应定律，在线圈中将感生自感电动势EL，其值为定义线圈的自感L为自感电动势eL和电流的时间导数dI/dt的比值并冠以负号，即以上二式中，ψ和eL的正方向，以及ψ和I的正方向都符合右手螺旋规则。已知电感L，就可以由dI/dt计算自感电动势。此外，自感还可定义如下线性磁媒质下四种自感计算公式从工程观点看，除铁磁材料以外的媒质可认为是线性磁媒质，它们的磁导率近似等于真空磁导率μ0。置于这种媒质中的线圈的自感，只和线圈及其线匝导体的形状、尺寸有关，和电流的量值无关。四种几何形状简单的线圈或回路的自感L的计算公式如下：(1)长螺线管的自感(忽略端部效应和线匝径向尺寸)式中l为螺线管的长度;S为螺线管的截面积;N为总匝数。(2)无磁芯环形密绕线圈的自感(环的截面为正方形，环的平均半径为R)式中b为正方形截面的边长;N为总匝数。若R?b，则近似有L≈μ0Nb/2πR，形式上与长螺线管自感计算式相同。(3)同轴电缆的自感(忽略端部效应)式中R1、R2分别为同轴电缆内外导体的半径;l为电缆长度;Li和Lo分别称为同轴电缆的内自感和外自>感，其中内自感Li的值仅与电缆内导体的长度有关，而与其半径无关。(4)二线传输线的自感(忽略端部效应)式中R为两导线的半径;l为传输线长度;D为两导线轴线间距离。互感设线性磁媒质中有两个相邻的线圈。线圈1中有电流I1。I1产生的与线圈2交链的那部分磁通量形成互感磁链ψ21。电流I1随时间变化时，ψ21也随之变化;由电磁感应定律，线圈2中将出现互感电动势M2定义线圈1对线圈2的互感M21为或类似的，若线圈2中有电流I2，它产生互感磁链ψ12与线圈1交链。I2变化时，线圈1中出现互感电动势EM1式中M12称线圈2对线圈1的互感。上式是M12的定义式。若电流I1是恒定电流，或I1是变化率较低的时变电流，互感磁链ψ12和I1成正比，此比例系数(正常数)即线圈1对线圈2的互感M21，且ψ21=M21I1类似的，若电流I2是恒定电流或变化率较低的时变电流，ψ2和I2成正比，比例系...
