电梯井渗水施工实施方案VIP专享VIP免费

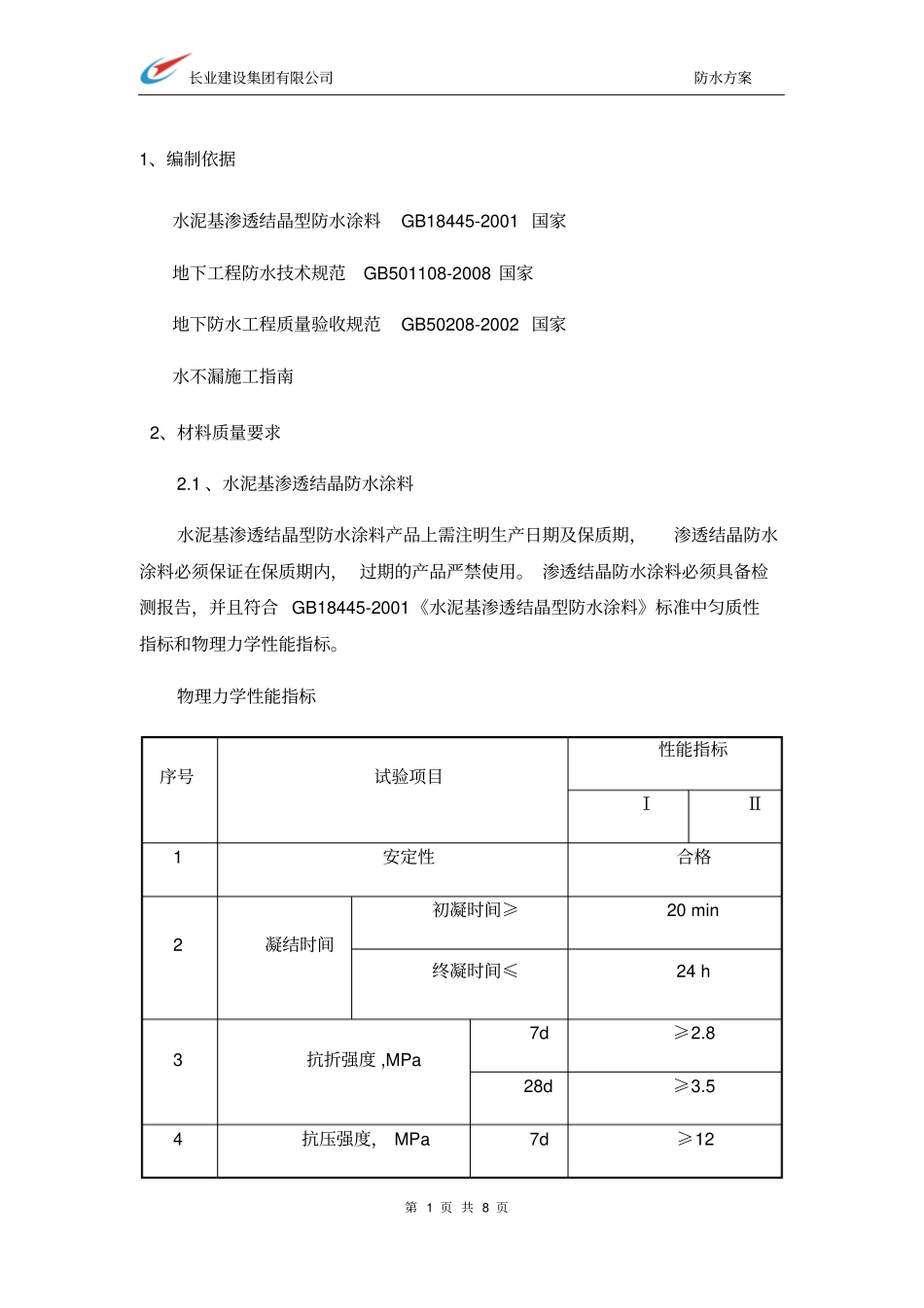

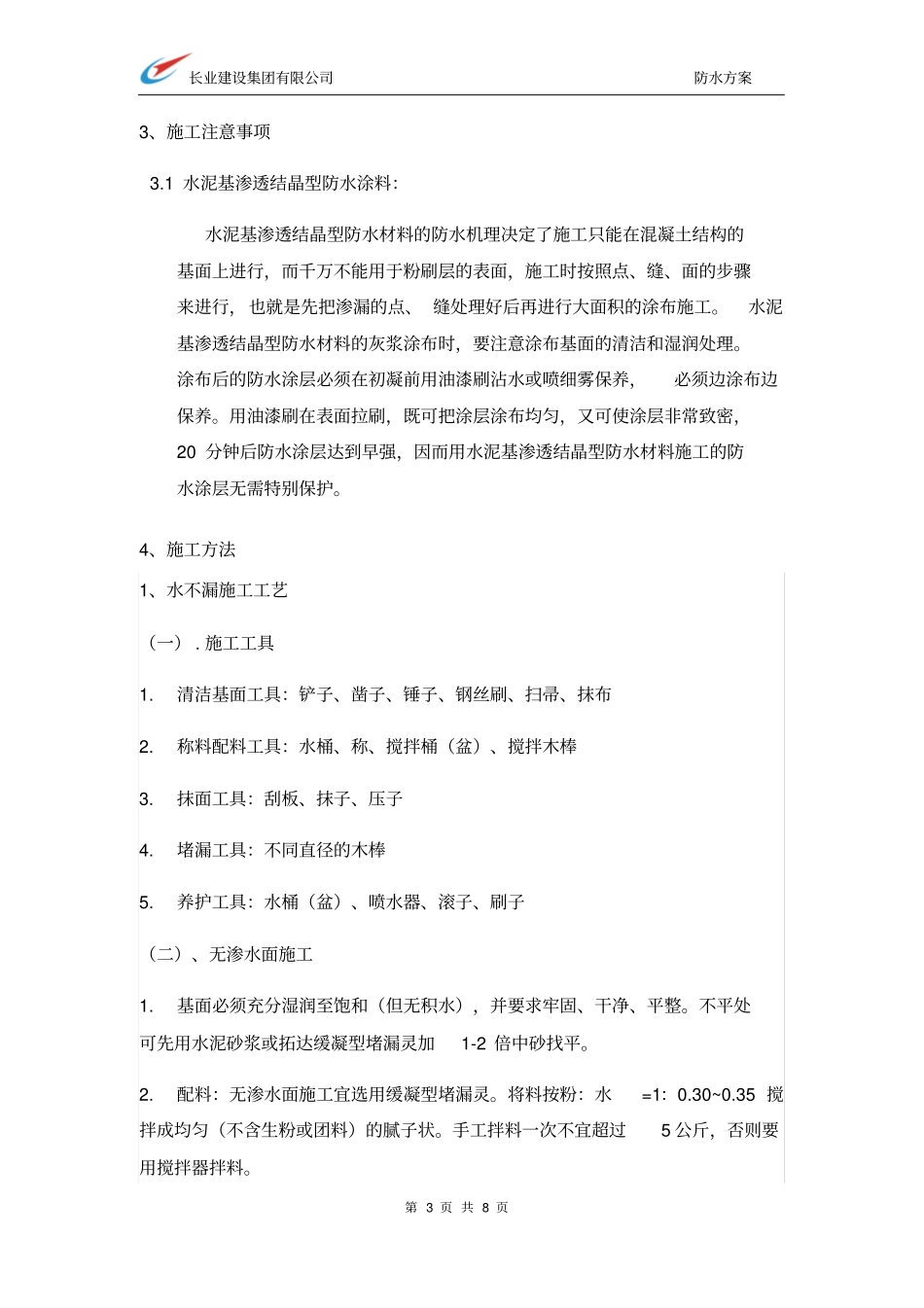

长业建设集团有限公司防水方案第1页共8页1、编制依据水泥基渗透结晶型防水涂料GB18445-2001国家地下工程防水技术规范GB501108-2008国家地下防水工程质量验收规范GB50208-2002国家水不漏施工指南2、材料质量要求2.1、水泥基渗透结晶防水涂料水泥基渗透结晶型防水涂料产品上需注明生产日期及保质期，渗透结晶防水涂料必须保证在保质期内，过期的产品严禁使用。渗透结晶防水涂料必须具备检测报告，并且符合GB18445-2001《水泥基渗透结晶型防水涂料》标准中匀质性指标和物理力学性能指标。物理力学性能指标序号试验项目性能指标ⅠⅡ1安定性合格2凝结时间初凝时间≥20min终凝时间≤24h3抗折强度,MPa7d≥2.828d≥3.54抗压强度，MPa7d≥12长业建设集团有限公司防水方案第2页共8页28d≥185湿基面粘结强度，MPa≥1.06抗渗压力（28d）MPa≥0.8≥1.27第二次抗渗压力（56d）MPa≥0.6≥0.88抗渗压力比（28d）,%≥200≥300匀质性指标序号试验项目指标1含水量应在生产厂家控制相对量5%内2总碱量（Na2O+0.65K2O）3氯离子含量4细度（0.315mm筛）应在生产厂家控制相对量10%内2.2、水不漏产品特征1、无毒、无味、不燃可用于饮用水工程。2、凝结硬化快，速凝高早强。3、抗渗、堵漏、微膨胀，瞬间止水。4、迎、背水面均可施工，施工方便。5、可带水施工，防潮、抗渗、快速堵漏。6、堵漏凝固的时间任选，防水粘贴一次完成粘结力强，抗渗抗压。7、与基体结合成整体，不老化，耐水性好。长业建设集团有限公司防水方案第3页共8页3、施工注意事项3.1水泥基渗透结晶型防水涂料：水泥基渗透结晶型防水材料的防水机理决定了施工只能在混凝土结构的基面上进行，而千万不能用于粉刷层的表面，施工时按照点、缝、面的步骤来进行，也就是先把渗漏的点、缝处理好后再进行大面积的涂布施工。水泥基渗透结晶型防水材料的灰浆涂布时，要注意涂布基面的清洁和湿润处理。涂布后的防水涂层必须在初凝前用油漆刷沾水或喷细雾保养，必须边涂布边保养。用油漆刷在表面拉刷，既可把涂层涂布均匀，又可使涂层非常致密，20分钟后防水涂层达到早强，因而用水泥基渗透结晶型防水材料施工的防水涂层无需特别保护。4、施工方法1、水不漏施工工艺（一）.施工工具1.清洁基面工具：铲子、凿子、锤子、钢丝刷、扫帚、抹布2.称料配料工具：水桶、称、搅拌桶（盆）、搅拌木棒3.抹面工具：刮板、抹子、压子4.堵漏工具：不同直径的木棒5.养护工具：水桶（盆）、喷水器、滚子、刷子（二）、无渗水面施工1.基面必须充分湿润至饱和（但无积水），并要求牢固、干净、平整。不平处可先用水泥砂浆或拓达缓凝型堵漏灵加1-2倍中砂找平。2.配料：无渗水面施工宜选用缓凝型堵漏灵。将料按粉：水=1：0.30~0.35搅拌成均匀（不含生粉或团料）的腻子状。手工拌料一次不宜超过5公斤，否则要用搅拌器拌料。长业建设集团有限公司防水方案第4页共8页3.上料：按“抹面工法”的次序进行上料，共做两层。先用抹子或刮板上第一层料：待涂层硬化后将其濆湿（但无积水）再上第二层料。每一层上料的间隔时间为1小时左右（时间过长，会影响两层间粘结力）上料时要多用劲来回多刮抹几次，使涂层密实，同时注意搭接。4.保湿养护。待涂层硬化后，马上进行保湿养护，保证涂层潮湿以防粉化。第一次养护应小心以免破坏涂层。共养护2-3天，方式可为：喷水、盖湿物、涂养护液等。在特别潮湿处（如积水的地下室等）或者在防水涂层硬化后，立即在上面做保护层或粘贴块料的，可省去保湿养护。（三）.渗水面施工1.基面处理要求潮湿、牢固、干净、平整。找到电梯井地坪与电梯基础底板渗水点处，凿开渗水处地坪以及两侧各200范围内地坪，并对表面按要求进行清理。不平处选用堵漏王加2倍重量的中砂找平，基面渗水严重的，应在适当的位置打引水孔把渗漏的水集中引出。2.配料：严重渗漏和渗水基体宜选用拓达速凝型堵漏灵，混合均匀（根据所需时间进行配比），将粉按粉：水=1:0.3~0.35搅拌成均匀（不含生粉或团料）的腻子状。一次配料不宜太多，以免凝固造成浪费。3.上料“按抹面工法”次序上料，共做二至三次，形成一道挡水槛。具体做法：用干布将基面擦干后，迅速用抹子上第一层料，如有漏...
