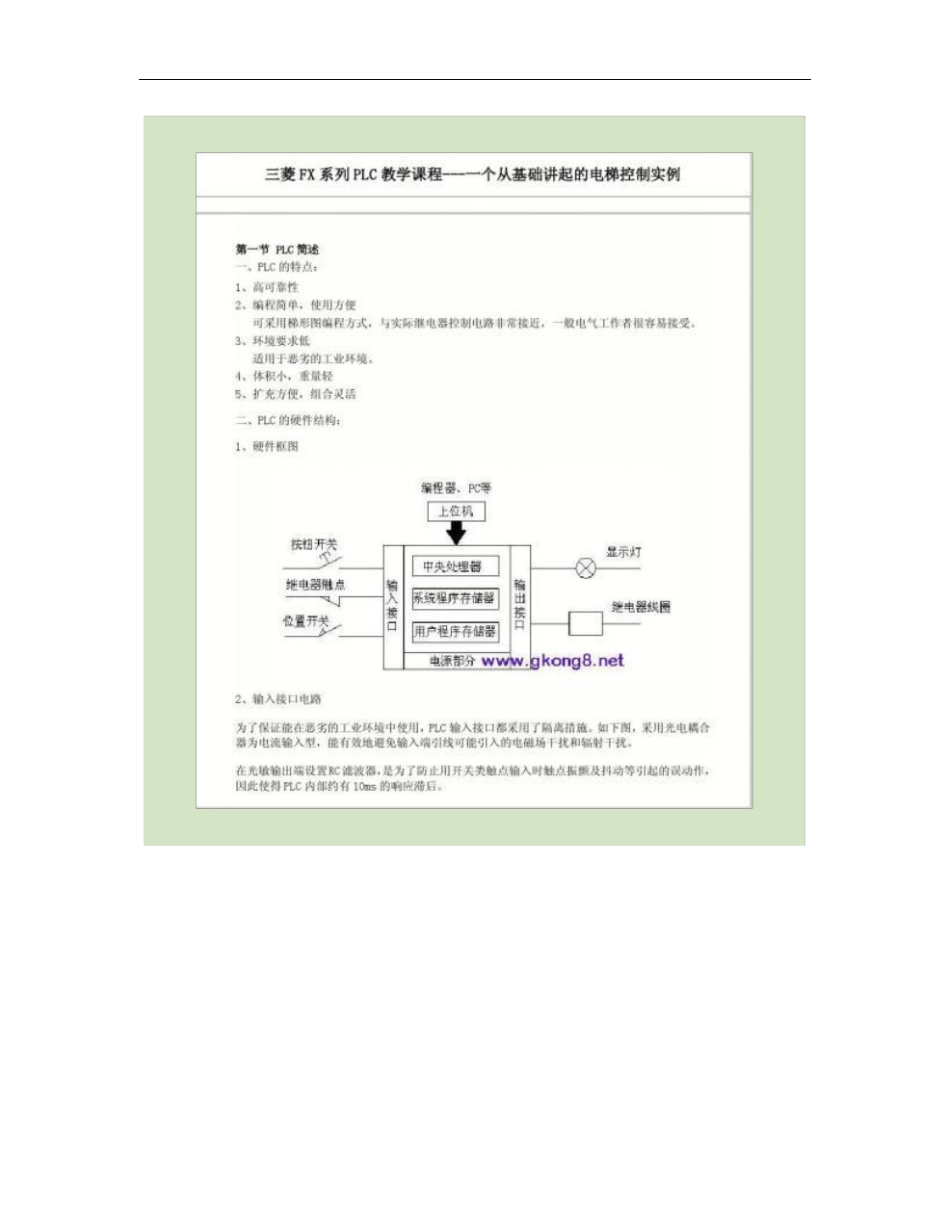

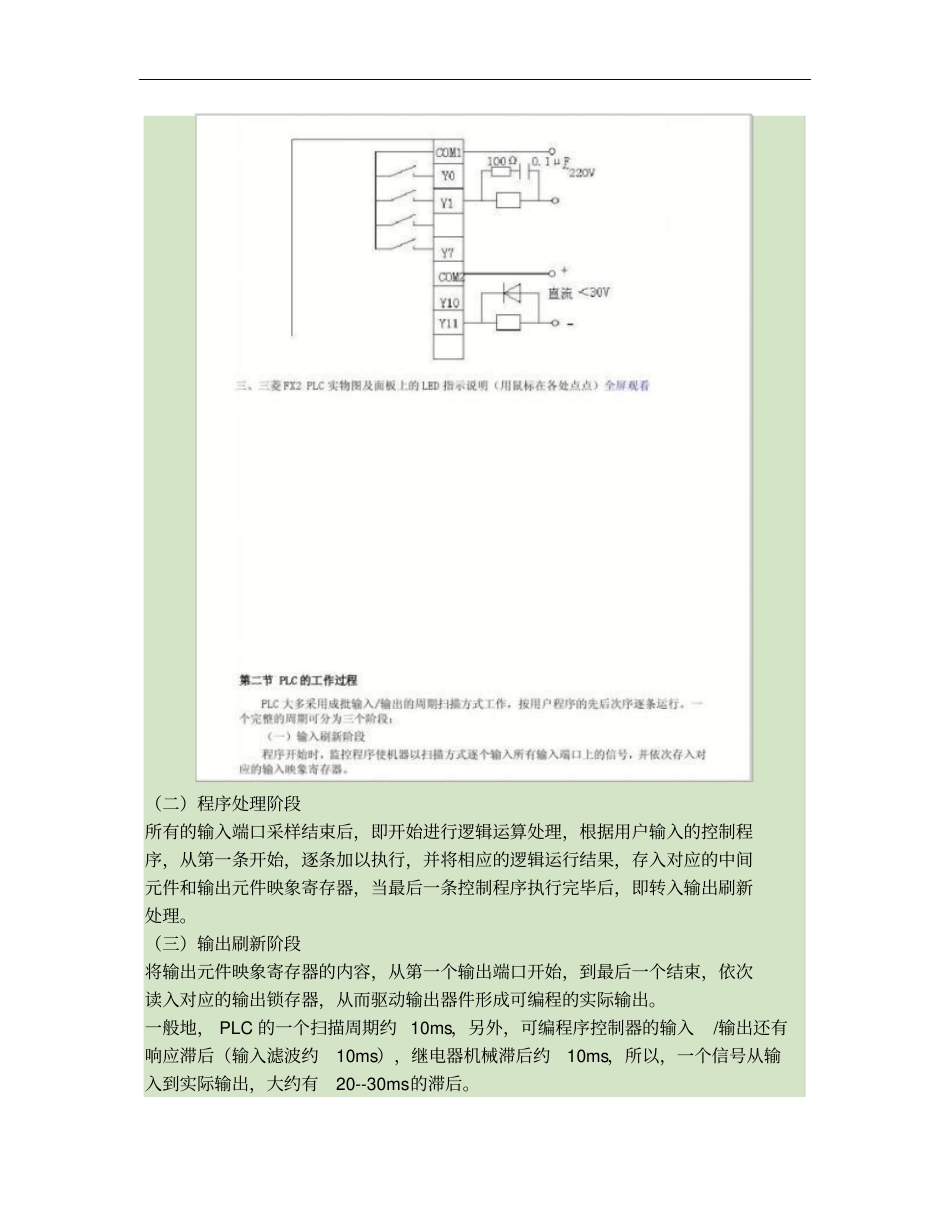

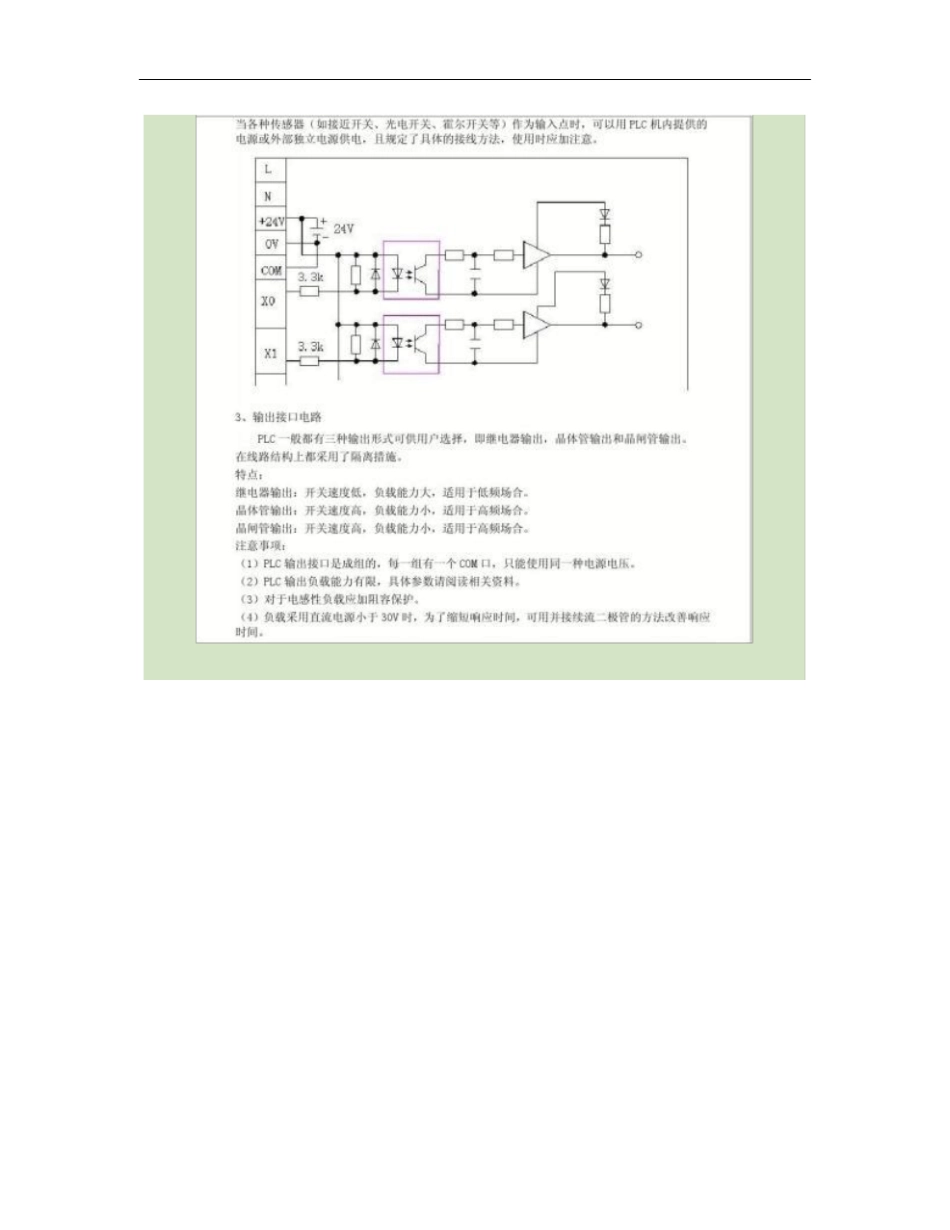

(二)程序处理阶段所有的输入端口采样结束后,即开始进行逻辑运算处理,根据用户输入的控制程序,从第一条开始,逐条加以执行,并将相应的逻辑运行结果,存入对应的中间元件和输出元件映象寄存器,当最后一条控制程序执行完毕后,即转入输出刷新处理
(三)输出刷新阶段将输出元件映象寄存器的内容,从第一个输出端口开始,到最后一个结束,依次读入对应的输出锁存器,从而驱动输出器件形成可编程的实际输出
一般地,PLC的一个扫描周期约10ms,另外,可编程序控制器的输入/输出还有响应滞后(输入滤波约10ms),继电器机械滞后约10ms,所以,一个信号从输入到实际输出,大约有20--30ms的滞后
输入信号的有效宽度应大于1个周期+10ms
第三节三菱FXPLC中各种元件介绍(以FX2-64MR为例)一、输入继电器XX0--X7X10-X17X20-X27X30-X37二、输出继电器YY0--Y7Y10--Y17Y20--Y27Y30--Y37三、辅助继电器M(1)通用辅助继电器M0--M499(共500个),关闭电源后重新启动后,通用继电器不能保护断电前的状态
(2)掉电保持辅助继电器M500--M1023(共524个),PLC断电后再运行时,能保持断电前的工作状态,采用锂电池作为PLC掉电保持的后备电源
(3)特殊辅助继电器M8000--M8255(共156点),有特殊用途,将在其它章节中另作介绍
辅助继电器都有无数个常开、常闭触点供编程使用,只能作为中间继电器使用,不能作为外部输出负载使用
四、状态继电器S(1)通用状态继电器S0--S499(2)掉电保持型状态继电器S499-S899(3)供信号报警用:S900-S999状态继电器S是对工作步进控制进行简易编程的重要元件,这里不作进一步的介绍
(共32点)、Y还有无数个常开、常闭触点供编程使用
Y外部分仅有一个常开触点供带动负载使用
