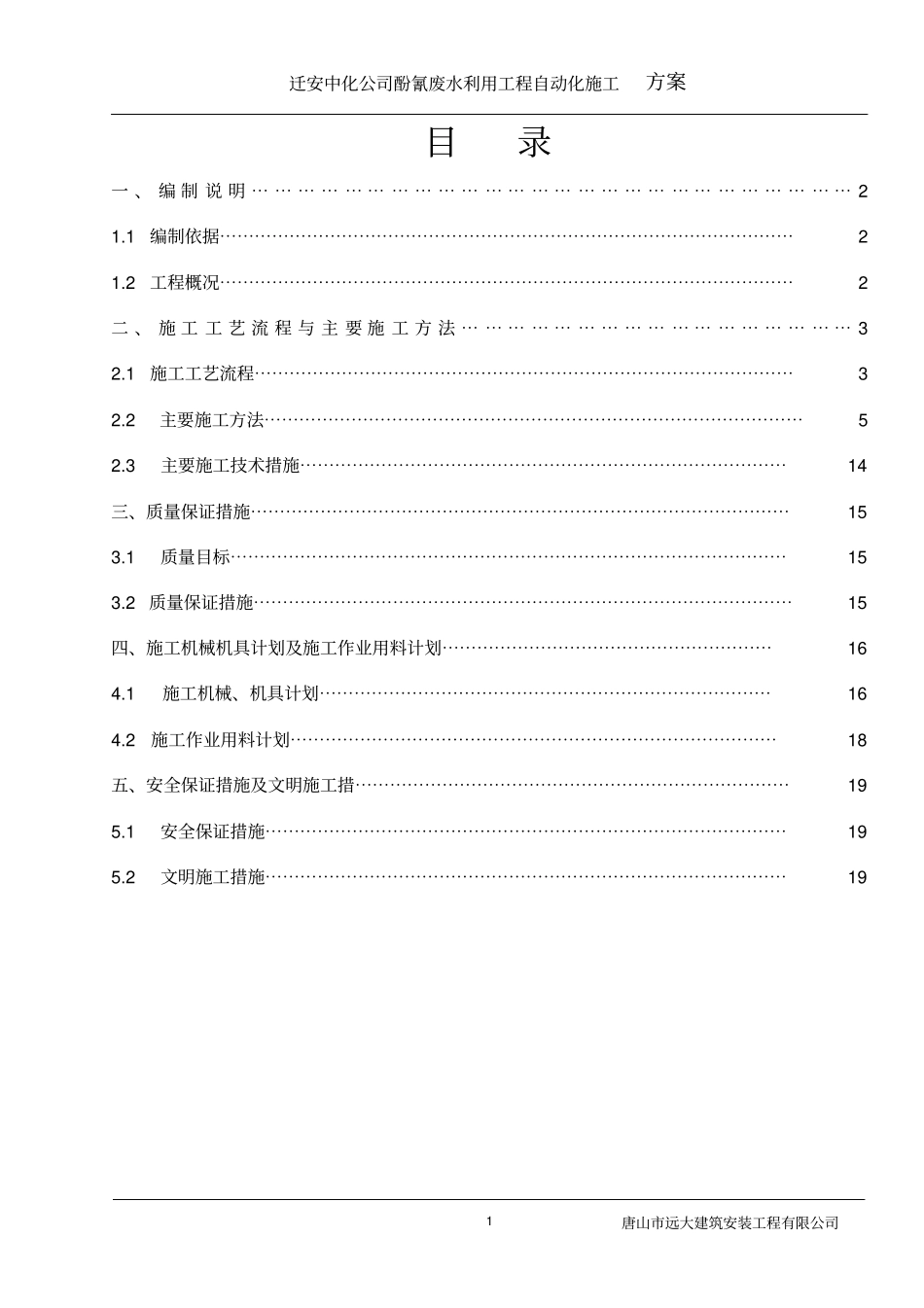

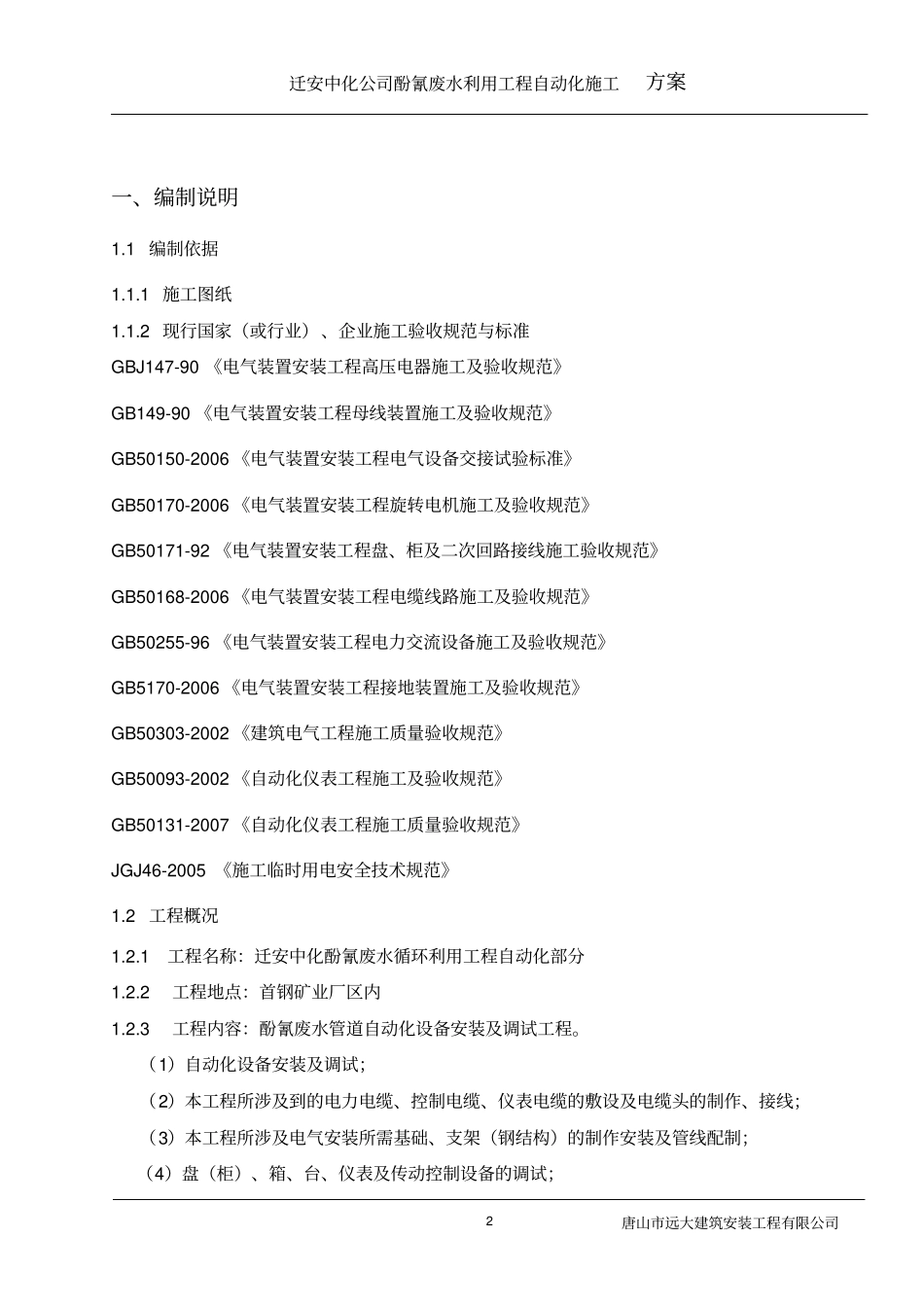

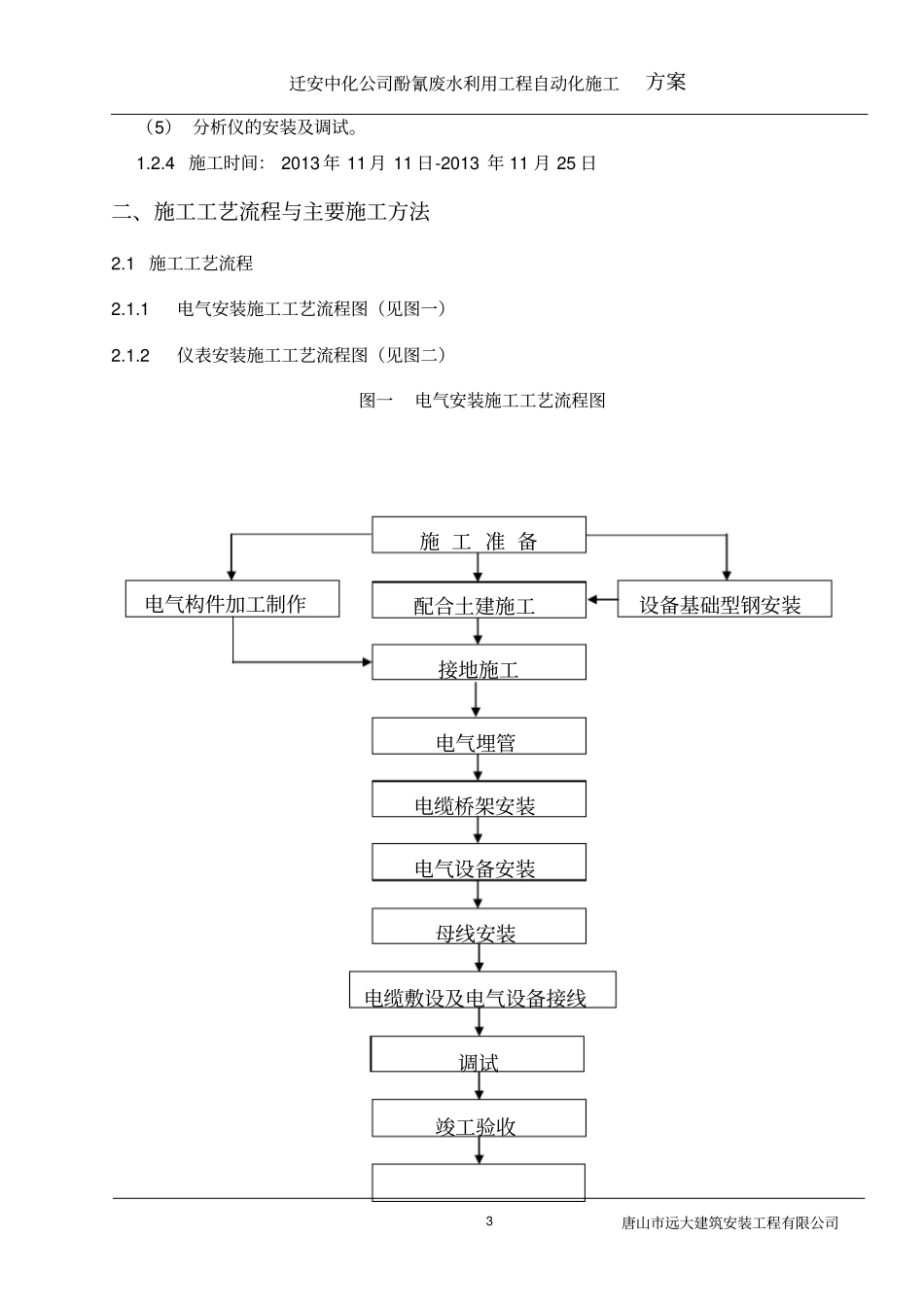

迁安中化公司酚氰废水利用工程自动化施工方案唐山市远大建筑安装工程有限公司1目录一、编制说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21.1编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21.2工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、施工工艺流程与主要施工方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32.1施工工艺流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32.2主要施工方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.3主要施工技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14三、质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯153.1质量目标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯153.2质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15四、施工机械机具计划及施工作业用料计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯164.1施工机械、机具计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯164.2施工作业用料计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18五、安全保证措施及文明施工措⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯195.1安全保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯195.2文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19迁安中化公司酚氰废水利用工程自动化施工方案唐山市远大建筑安装工程有限公司2一、编制说明1.1编制依据1.1.1施工图纸1.1.2现行国家（或行业）、企业施工验收规范与标准GBJ147-90《电气装置安装工程高压电器施工及验收规范》GB149-90《电气装置安装工程母线装置施工及验收规范》GB50150-2006《电气装置安装工程电气设备交接试验标准》GB50170-2006《电气装置安装工程旋转电机施工及验收规范》GB50171-92《电气装置安装工程盘、柜及二次回路接线施工验收规范》GB50168-2006《电气装置安装工程电缆线路施工及验收规范》GB50255-96《电气装置安装工程电力交流设备施工及验收规范》GB5170-2006《电气装置安装工程接地装置施工及验收规范》GB50303-2002《建筑电气工程施工质量验收规范》GB50093-2002《自动化仪表工程施工及验收规范》GB50131-2007《自动化仪表工程施工质量验收规范》JGJ46-2005《施工临时用电安全技术规范》1.2工程概况1.2.1工程名称：迁安中化酚氰废水循环利用工程自动化部分1.2.2工程地点：首钢矿业厂区内1.2.3工程内容：酚氰废水管道自动化设备安装及调试工程。（1）自动化设备安装及调试；（2）本工程所涉及到的电力电缆、控制电缆、仪表电缆的敷设及电缆头的制作、接线；（3）本工程所涉及电气安装所需基础、支架（钢结构）的制作安装及管线配制；（4）盘（柜）、箱、台、仪表及传动控制设备的调试；迁安中化公司酚氰废水利用工程自动化施工方案唐山市远大建筑安装工程有限公司3（5）分析仪的安装及调试。1.2.4施工时间：2013年11月11日-2013年11月25日二、施工工艺流程与主要施工方法2.1施工工艺流程2.1.1电气安装施工工艺流程图（见图一）2.1.2仪表安装施工工艺流程图（见图二）图一电气安装施工工艺流程图施工准备配合土建施工接地施工电气埋管电缆桥架安装电气设备安装母线安装竣工验收设备基础型钢安装电气构件加工制作电缆敷设及电气设备接线调试迁安中化公司酚氰废水利用工程自动化施工方案唐山市远大建筑安装工程有限公司4图二仪表安装施工工艺流程图试压、吹扫测量管敷设保温预埋电缆管现场仪表设备安装电缆管敷设施工准备构件加工仪表盘安装基础槽钢安装电缆槽安装接地电缆敷设接线调试交工迁安中化公司酚氰废水利用工程自动化施工方案唐山市远大建筑安装工程有限公司52.2主要施工方法电气设备、自动化仪表设备应在现场土建和机械专业的施工条件满足相应要求后，方可进行安装。2.2.1设备基础型钢及支架的制安2.2.1.1设备基础型钢、设备支架的制作材料（品种、规...
