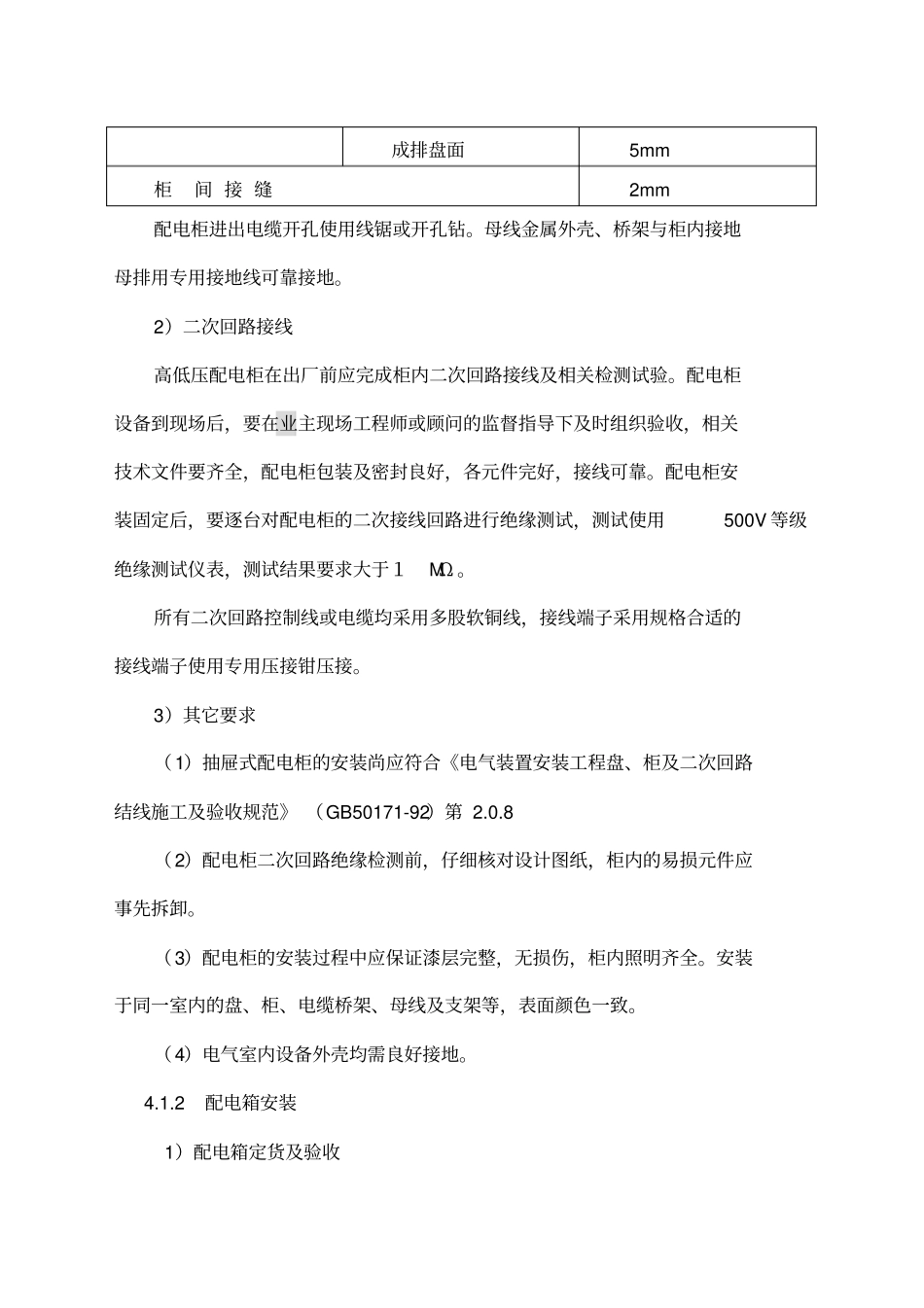

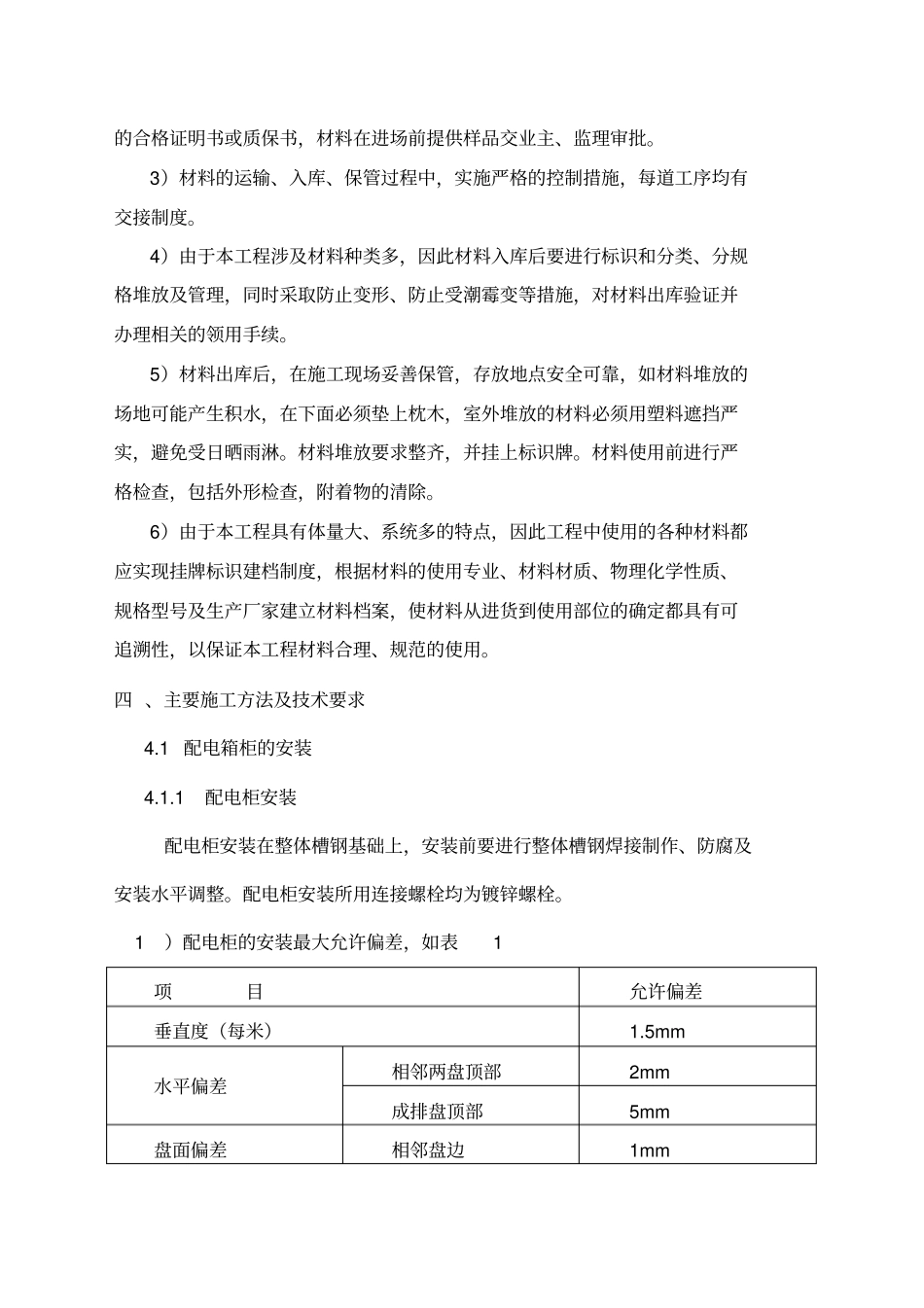

电气工程专项施工方案一、工程概况斯伦贝谢科技服务（成都）有限公司靖边基地二期改造工程厂房（结构厂房）及辅房工程，总建筑面积10000m2。其中厂房建筑面积3500㎡，设计为三各单体厂房，最大跨度为21m，最大长度50m，全钢钢结。本工程电气系统主要包含：电力配电系统，照明系统，建筑物防雷、接地系统及安全措施。厂房应急照明,辅助用房主要通道照明等为二级负荷，采用双电源供电，应急照明在末端互投（或在适当位置互投）。其他电力负荷及一般照明为三级负荷，采用单电源供电。辅房工艺设备和照明电源均引自3#厂房外低压配电柜，配电采用放射式配电，放射式采用电缆/导线穿管敷设。配电箱厂房采用落地安装，辅房采用嵌入式安装。二、工艺流程2.1电气工程施工工艺流程施工前先熟悉图纸资料，并组织有关人员进行图纸会审。施工过程的合理安排对进度影响很大，预埋预留、电线电缆敷设、滑触线安装、配电室设备安装、配电箱安装、设备测试和系统调试是关键，具体流程见图1所示：三、材料管理技术方案3.1材料准备及验收材料采购、进场、检验及保管程序见图2所示：图2材料采购保管程序流程图3.2材料采购、保管及使用要求1）对进场材料进行严格检查，必须符合设计要求。2）材料在使用前按设计要求核对其规格、材质、型号，材料必须有制造厂材料需用量计采购计划材料入库材料保材料出库、发二次搬运班组使用使用设计图纸汇审、技术交底、加工件委托工、机具计划准备预留预理电气设备材料计划准备钢管敷设接地及埋设连线电缆桥架安装照明、动力配电箱穿线低压开关柜基础型钢制作安装就位电力、控制电缆敷设电缆头制安防雷接地安装灯器具接线线端校核、接线低压电气控制设备安装EPS应急电源安装灯器具安装的合格证明书或质保书，材料在进场前提供样品交业主、监理审批。3）材料的运输、入库、保管过程中，实施严格的控制措施，每道工序均有交接制度。4）由于本工程涉及材料种类多，因此材料入库后要进行标识和分类、分规格堆放及管理，同时采取防止变形、防止受潮霉变等措施，对材料出库验证并办理相关的领用手续。5）材料出库后，在施工现场妥善保管，存放地点安全可靠，如材料堆放的场地可能产生积水，在下面必须垫上枕木，室外堆放的材料必须用塑料遮挡严实，避免受日晒雨淋。材料堆放要求整齐，并挂上标识牌。材料使用前进行严格检查，包括外形检查，附着物的清除。6）由于本工程具有体量大、系统多的特点，因此工程中使用的各种材料都应实现挂牌标识建档制度，根据材料的使用专业、材料材质、物理化学性质、规格型号及生产厂家建立材料档案，使材料从进货到使用部位的确定都具有可追溯性，以保证本工程材料合理、规范的使用。四、主要施工方法及技术要求4.1配电箱柜的安装4.1.1配电柜安装配电柜安装在整体槽钢基础上，安装前要进行整体槽钢焊接制作、防腐及安装水平调整。配电柜安装所用连接螺栓均为镀锌螺栓。1）配电柜的安装最大允许偏差，如表1项目允许偏差垂直度（每米）1.5mm水平偏差相邻两盘顶部2mm成排盘顶部5mm盘面偏差相邻盘边1mm成排盘面5mm柜间接缝2mm配电柜进出电缆开孔使用线锯或开孔钻。母线金属外壳、桥架与柜内接地母排用专用接地线可靠接地。2）二次回路接线高低压配电柜在出厂前应完成柜内二次回路接线及相关检测试验。配电柜设备到现场后，要在业主现场工程师或顾问的监督指导下及时组织验收，相关技术文件要齐全，配电柜包装及密封良好，各元件完好，接线可靠。配电柜安装固定后，要逐台对配电柜的二次接线回路进行绝缘测试，测试使用500V等级绝缘测试仪表，测试结果要求大于１MΩ。所有二次回路控制线或电缆均采用多股软铜线，接线端子采用规格合适的接线端子使用专用压接钳压接。3）其它要求（1）抽屉式配电柜的安装尚应符合《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171-92）第2.0.8（2）配电柜二次回路绝缘检测前，仔细核对设计图纸，柜内的易损元件应事先拆卸。（3）配电柜的安装过程中应保证漆层完整，无损伤，柜内照明齐全。安装于同一室内的盘、柜、电缆桥架、母线及支架等，表面颜色一致。（4）电气室内设备外壳均需良好接地。4.1....
