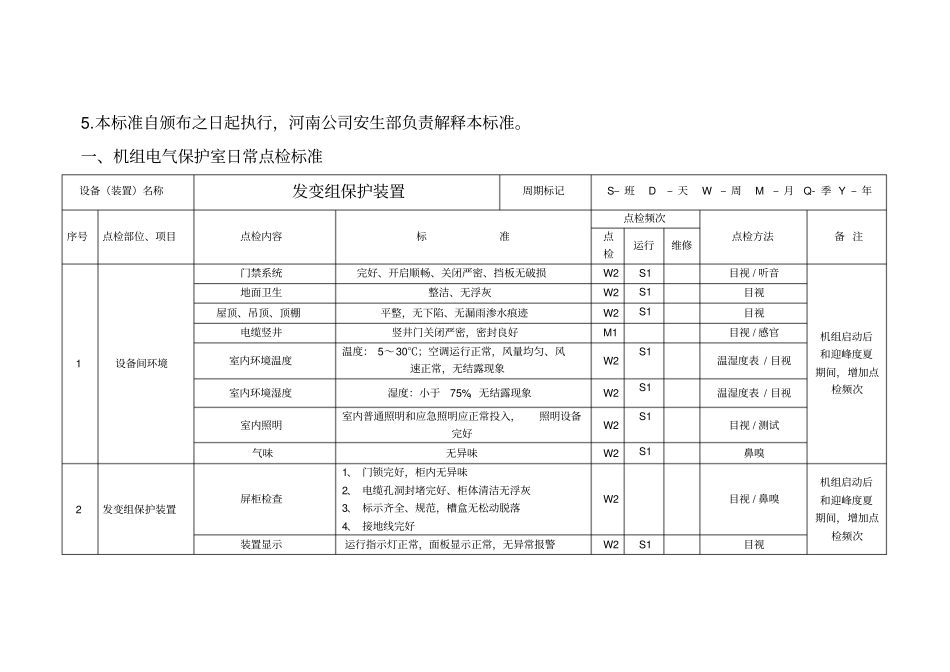

大唐河南发电有限公司电气二次日常点检标准1.本标准适用于大唐河南发电有限公司系统各企业电气二次设备；2.本标准制定主要依据国家规定、行业标准、集团公司和河南公司针对继电保护专业的具体要求和相关的反事故措施等，参考各厂家技术和使用说明书，主要有：1)《电力安全工作规程发电厂和变电站电气部分》（GB26860-2011）2)《继电保护和安全自动装置技术规程》（GB/T14285-2006）3)《大、中型同步发电机励磁系统技术要求》（GB/T7409.3-2007）4)《自动准同期装置》（JB/T3950-1999）5)《防止电力生产重大事故的二十五项重点要求》国能安全（〔2014〕161号）6)《国家电网公司十八项电网重大反事故措施》（国家电网生技[2012]352号）7)《电厂厂用电快速切换装置通用技术条件》（DL/T1073-2007）8)《微机继电保护装置运行管理规程》（DL/T587-2007）9)《大型汽轮发电机励磁系统技术条件》（DL/T843-2010）10)《继电保护和电网安全自动装置检验规程》（DL/T995-2006）11)《电力系统用蓄电池直流电源装置运行与维护技术规程》（DL/T724-2000）12)《火电厂高压变频器运行与维护规范》（DL/T1195-2012）13)《电力调度自动化系统运行管理规程》(DL/T516-2006)14)《中国大唐集团公司防止电力生产重大事故的二十五项重点要求实施导则》（2009版）15)《河南分公司设备运行日常点检及特殊点检指导意见（试行）》（大唐豫电生〔2009〕627号）16)电气二次设备厂家技术说明书和使用说明书3.本标准为日常点检项目，因各单位设备分工不同，各公司按照实际分工执行。4.本标准起草人：初审人：审定人：批准人：5.本标准自颁布之日起执行，河南公司安生部负责解释本标准。一、机组电气保护室日常点检标准设备（装置）名称发变组保护装置周期标记S–班D–天W–周M–月Q-季Y–年序号点检部位、项目点检内容标准点检频次点检方法备注点检运行维修1设备间环境门禁系统完好、开启顺畅、关闭严密、挡板无破损W2S1目视/听音机组启动后和迎峰度夏期间，增加点检频次地面卫生整洁、无浮灰W2S1目视屋顶、吊顶、顶棚平整，无下陷、无漏雨渗水痕迹W2S1目视电缆竖井竖井门关闭严密，密封良好M1目视/感官室内环境温度温度：5～30℃；空调运行正常，风量均匀、风速正常，无结露现象W2S1温湿度表/目视室内环境湿度湿度：小于75%，无结露现象W2S1温湿度表/目视室内照明室内普通照明和应急照明应正常投入，照明设备完好W2S1目视/测试气味无异味W2S1鼻嗅2发变组保护装置屏柜检查1、门锁完好，柜内无异味2、电缆孔洞封堵完好、柜体清洁无浮灰3、标示齐全、规范，槽盒无松动脱落4、接地线完好W2目视/鼻嗅机组启动后和迎峰度夏期间，增加点检频次装置显示运行指示灯正常，面板显示正常，无异常报警W2S1目视设备（装置）名称发变组保护装置周期标记S–班D–天W–周M–月Q-季Y–年序号点检部位、项目点检内容标准点检频次点检方法备注点检运行维修TV、TA端子排和保护装置温度1、同一屏柜内TV、TA温度端子排内、外侧温度不超过1℃，同时与室温相差不超过5℃2、保护装置外表面温度在40℃以下3、相同端子和相同设备温差不超过5℃M1红外成像保护装置软压板核对保护装置压板与定值单一致启动前核对保护装置硬压板核对保护装置压板与操作票、投退单一致M1核对、启动前后发电机、变压器保护采样值1、核对双套保护中各侧电流平衡，差流不大于0.05A，发电机负序电流值满足发电机的标准2、核对双套保护各侧电压平衡3、发电机零序电压（机端、中性点）、变压器与以往记录做对比无变化趋势，如果为0V，应该查明原因4、核对发电机有功、无功功率与DCS是否一致5、核对开入量与实际一致M1记录/测量保护定值打印并核对定值与最新定值单一致，存档启动前核对瓦斯继电器防雨罩固定牢固，无脱落、无缺失、无渗油M1目视装置时钟装置时间显示与GPS时钟一致M1目视盘柜照明、打印机正常投入，设备完好M1目视设备（装置）名称发变组系统自动装置周期标记S–班D–天W–周M–月Q-季Y–年序号点检部位、项目点检内容标准点检频次点检方法备注点检运行维修2厂用电快切屏柜检查1、门锁完好，柜内无异味2、电缆孔洞封堵完好、柜体清洁无浮灰3、标示齐全、规范...
