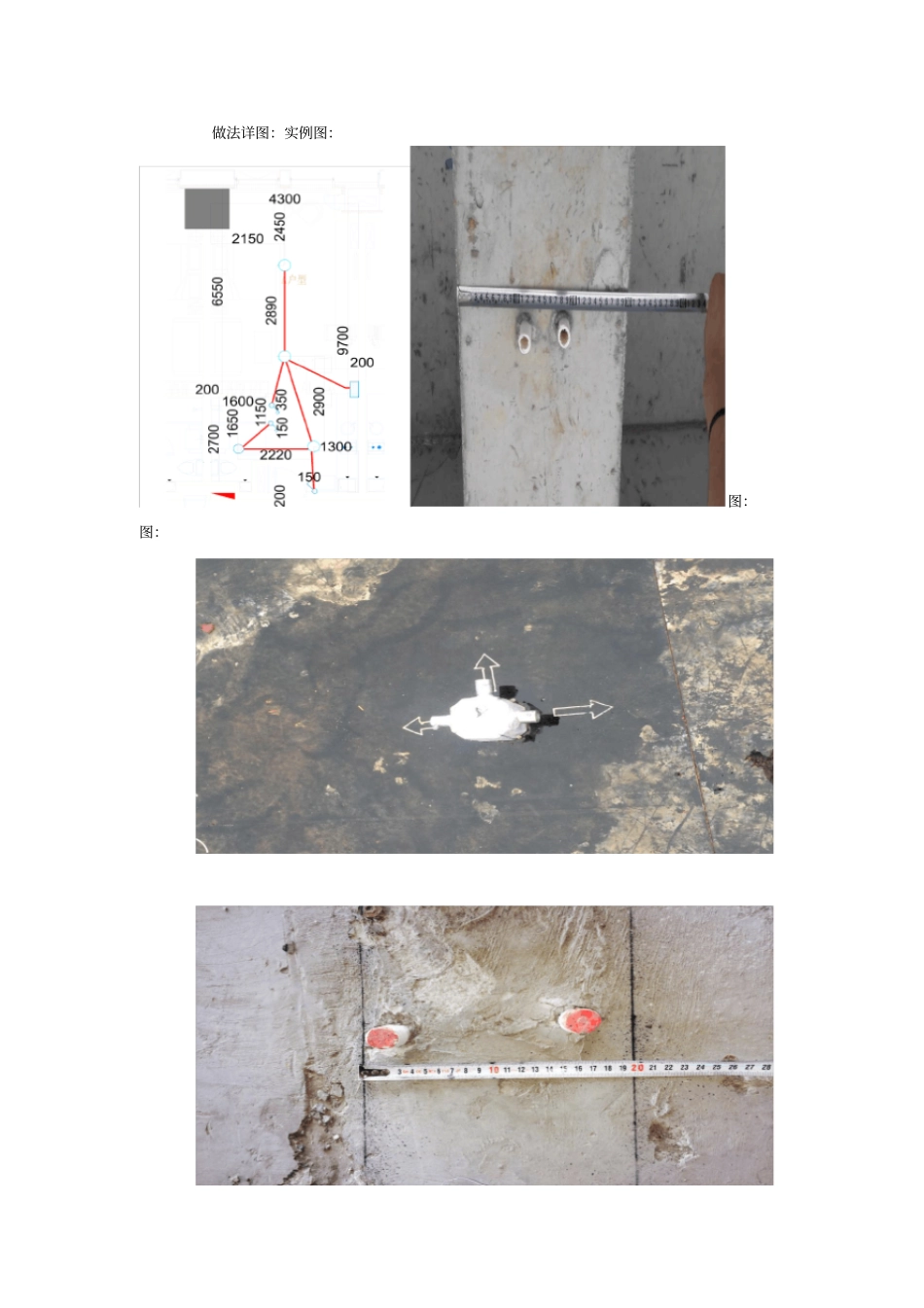

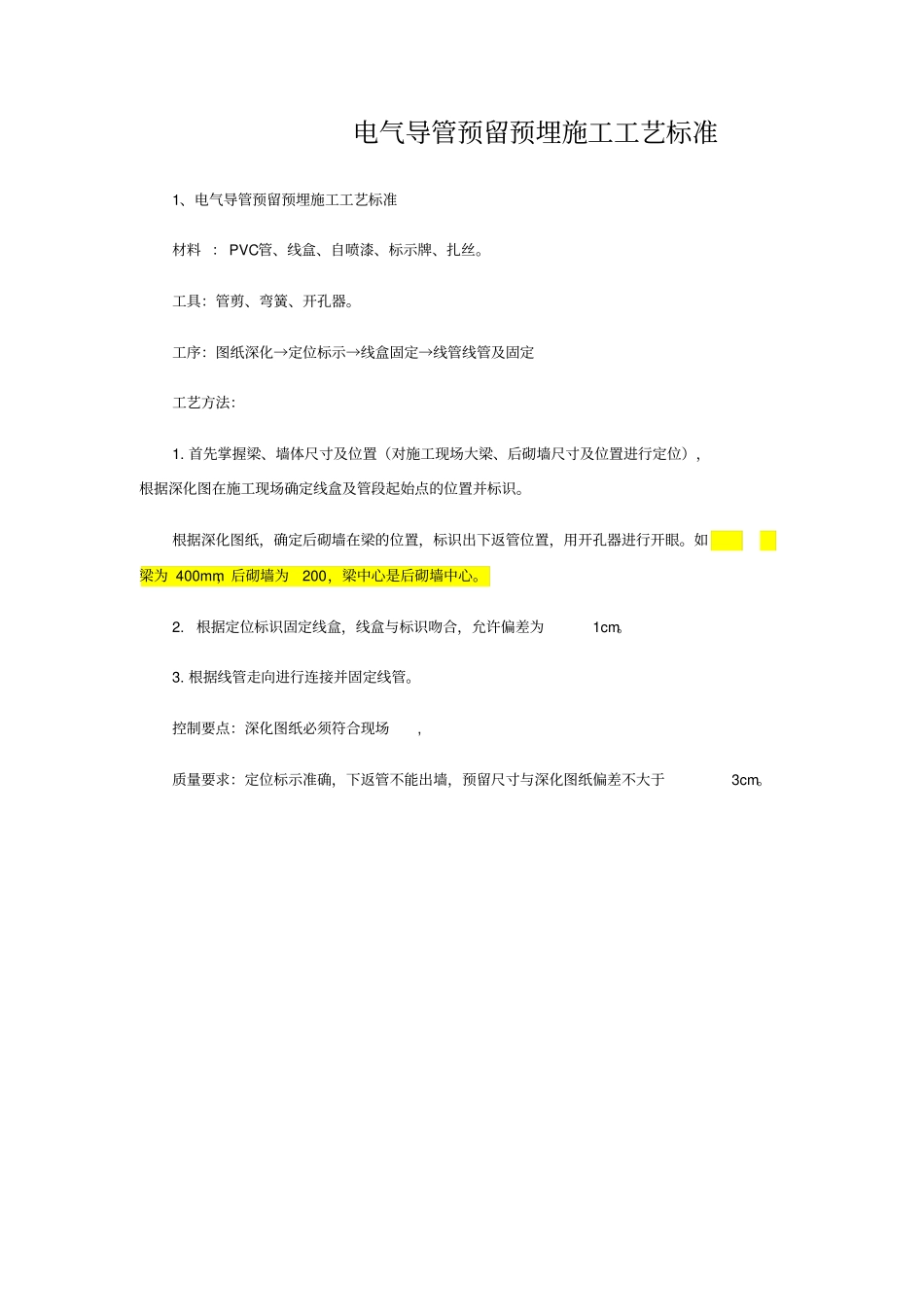

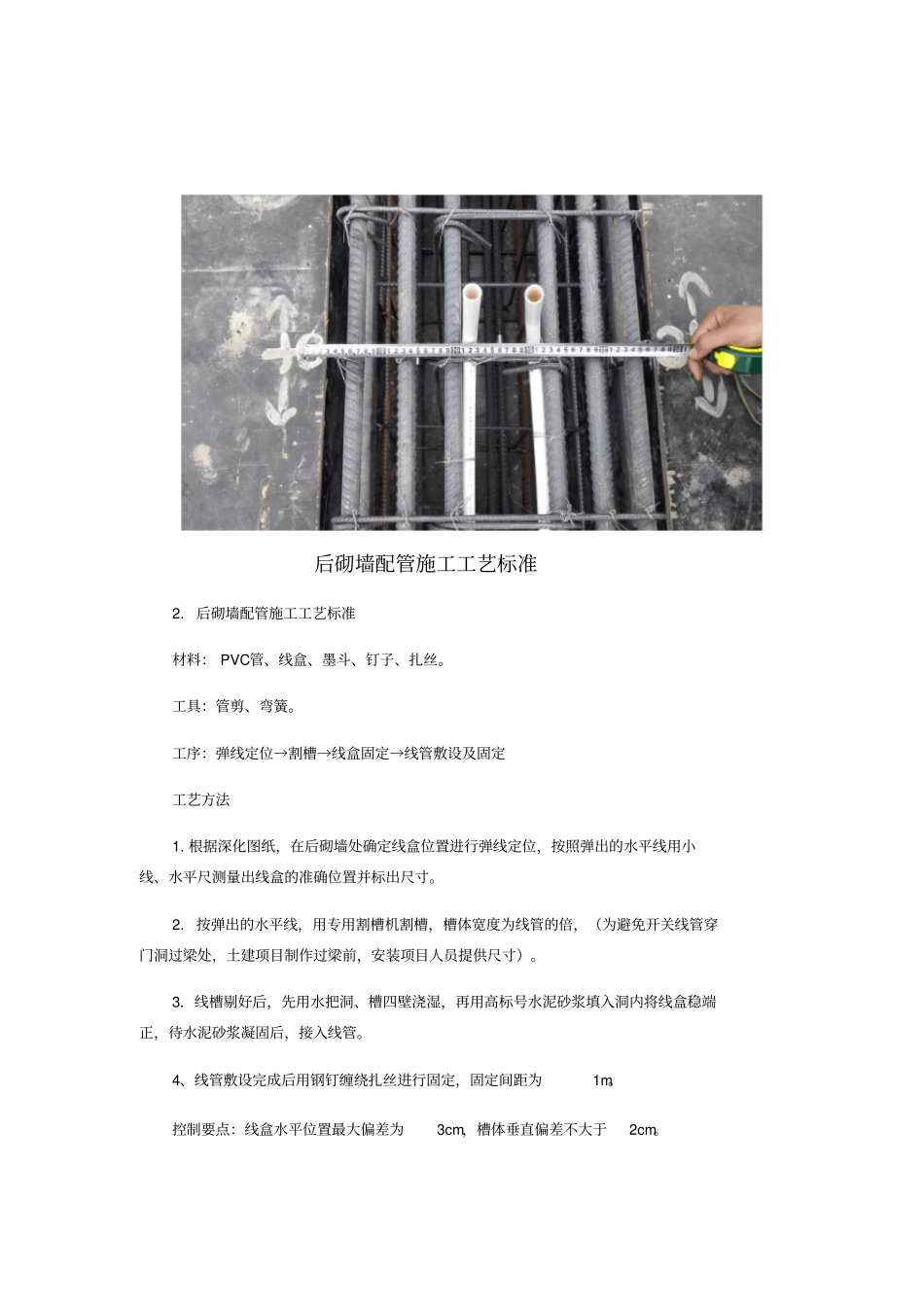

电气导管预留预埋施工工艺标准1、电气导管预留预埋施工工艺标准材料：PVC管、线盒、自喷漆、标示牌、扎丝。工具：管剪、弯簧、开孔器。工序：图纸深化→定位标示→线盒固定→线管线管及固定工艺方法：1.首先掌握梁、墙体尺寸及位置（对施工现场大梁、后砌墙尺寸及位置进行定位），根据深化图在施工现场确定线盒及管段起始点的位置并标识。根据深化图纸，确定后砌墙在梁的位置，标识出下返管位置，用开孔器进行开眼。如梁为400mm，后砌墙为200，梁中心是后砌墙中心。2.根据定位标识固定线盒，线盒与标识吻合，允许偏差为1cm。3.根据线管走向进行连接并固定线管。控制要点：深化图纸必须符合现场,质量要求：定位标示准确，下返管不能出墙，预留尺寸与深化图纸偏差不大于3cm。做法详图：实例图：图：图：后砌墙配管施工工艺标准2.后砌墙配管施工工艺标准材料：PVC管、线盒、墨斗、钉子、扎丝。工具：管剪、弯簧。工序：弹线定位→割槽→线盒固定→线管敷设及固定工艺方法1.根据深化图纸，在后砌墙处确定线盒位置进行弹线定位，按照弹出的水平线用小线、水平尺测量出线盒的准确位置并标出尺寸。2.按弹出的水平线，用专用割槽机割槽，槽体宽度为线管的倍，（为避免开关线管穿门洞过梁处，土建项目制作过梁前，安装项目人员提供尺寸）。3．线槽剔好后，先用水把洞、槽四壁浇湿，再用高标号水泥砂浆填入洞内将线盒稳端正，待水泥砂浆凝固后，接入线管。4、线管敷设完成后用钢钉缠绕扎丝进行固定，固定间距为1m。控制要点：线盒水平位置最大偏差为3cm，槽体垂直偏差不大于2cm。质量要求：线盒水平位置最大偏差为3cm，接线盒安装平整，做法详图：实例图：图：图：
