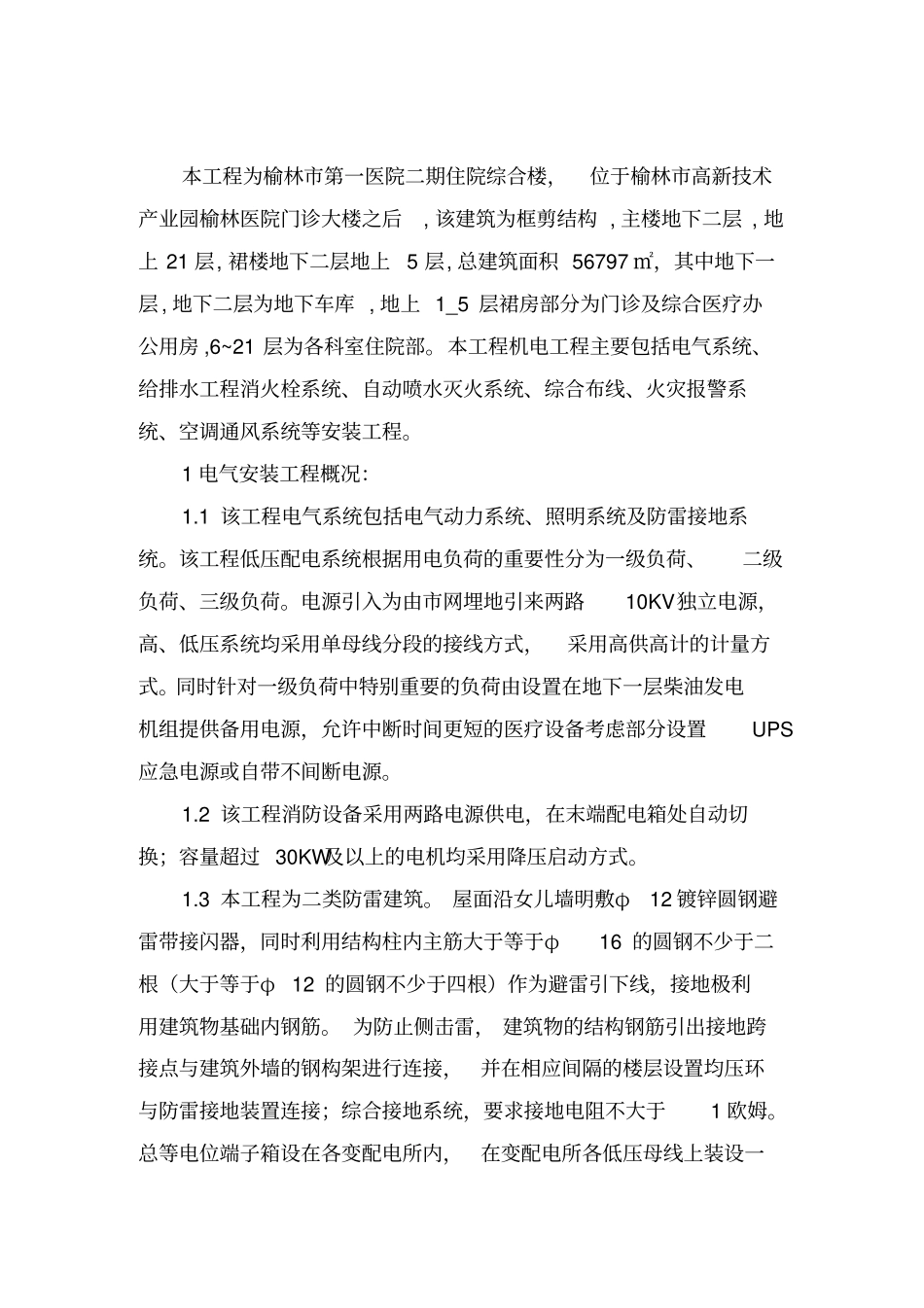

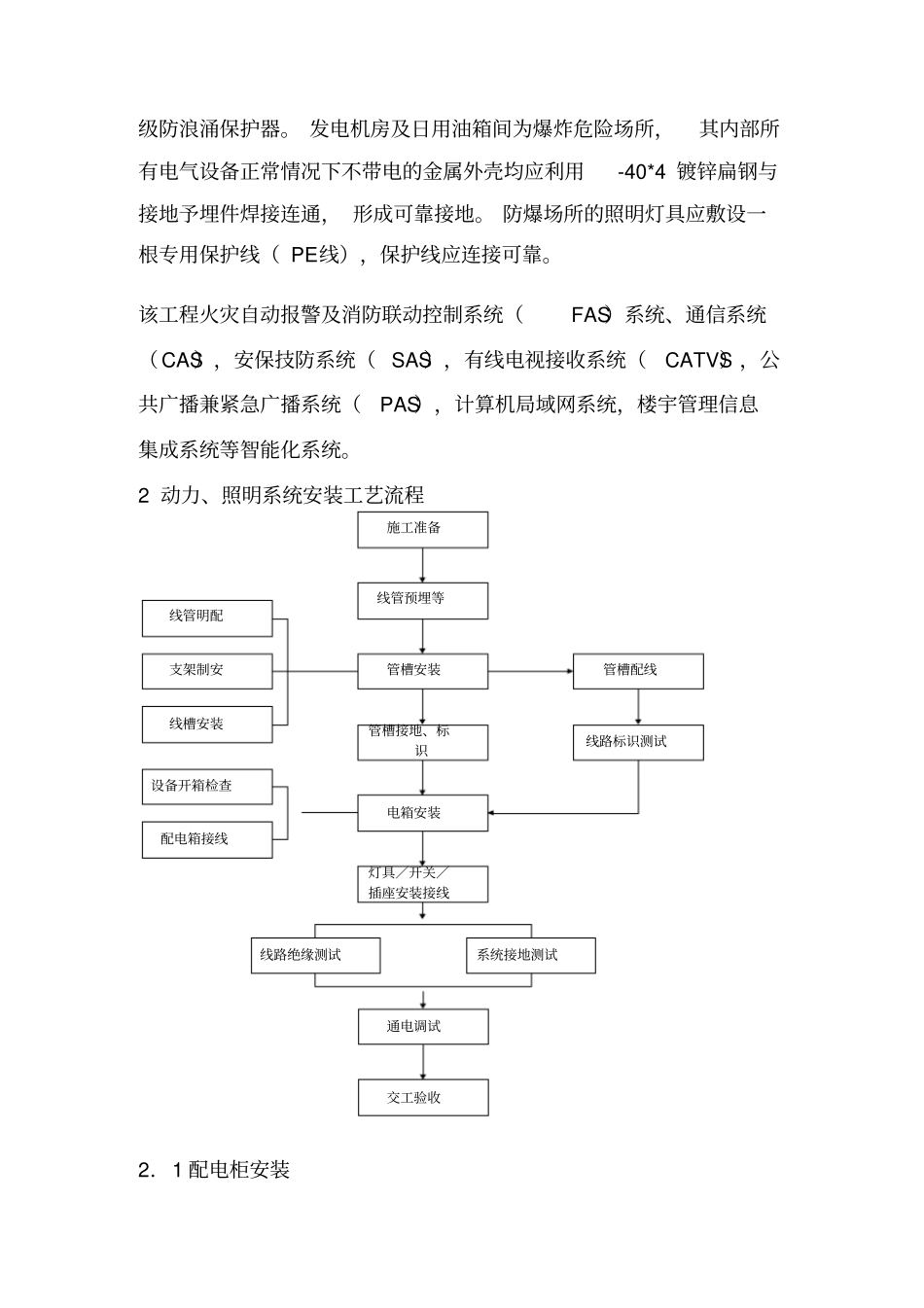

榆林市第一医院二期住院综合楼电气工程施工作业指导书施工单位：陕西建工集团总公司编制人：审核批准人：2013年6月13日电气安装工程施工方案本工程为榆林市第一医院二期住院综合楼，位于榆林市高新技术产业园榆林医院门诊大楼之后,该建筑为框剪结构,主楼地下二层,地上21层,裙楼地下二层地上5层,总建筑面积56797㎡，其中地下一层,地下二层为地下车库,地上1_5层裙房部分为门诊及综合医疗办公用房,6~21层为各科室住院部。本工程机电工程主要包括电气系统、给排水工程消火栓系统、自动喷水灭火系统、综合布线、火灾报警系统、空调通风系统等安装工程。1电气安装工程概况：1.1该工程电气系统包括电气动力系统、照明系统及防雷接地系统。该工程低压配电系统根据用电负荷的重要性分为一级负荷、二级负荷、三级负荷。电源引入为由市网埋地引来两路10KV独立电源，高、低压系统均采用单母线分段的接线方式，采用高供高计的计量方式。同时针对一级负荷中特别重要的负荷由设置在地下一层柴油发电机组提供备用电源，允许中断时间更短的医疗设备考虑部分设置UPS应急电源或自带不间断电源。1.2该工程消防设备采用两路电源供电，在末端配电箱处自动切换；容量超过30KW及以上的电机均采用降压启动方式。1.3本工程为二类防雷建筑。屋面沿女儿墙明敷φ12镀锌圆钢避雷带接闪器，同时利用结构柱内主筋大于等于φ16的圆钢不少于二根（大于等于φ12的圆钢不少于四根）作为避雷引下线，接地极利用建筑物基础内钢筋。为防止侧击雷，建筑物的结构钢筋引出接地跨接点与建筑外墙的钢构架进行连接，并在相应间隔的楼层设置均压环与防雷接地装置连接；综合接地系统，要求接地电阻不大于1欧姆。总等电位端子箱设在各变配电所内，在变配电所各低压母线上装设一级防浪涌保护器。发电机房及日用油箱间为爆炸危险场所，其内部所有电气设备正常情况下不带电的金属外壳均应利用-40*4镀锌扁钢与接地予埋件焊接连通，形成可靠接地。防爆场所的照明灯具应敷设一根专用保护线（PE线），保护线应连接可靠。该工程火灾自动报警及消防联动控制系统（FAS）系统、通信系统（CAS），安保技防系统（SAS），有线电视接收系统（CATVS），公共广播兼紧急广播系统（PAS），计算机局域网系统，楼宇管理信息集成系统等智能化系统。2动力、照明系统安装工艺流程线管预埋等施工准备管槽安装电箱安装灯具／开关／插座安装接线线路绝缘测试通电调试交工验收管槽接地、标识管槽配线线路标识测试线管明配设备开箱检查支架制安线槽安装配电箱接线系统接地测试2．1配电柜安装该工程配电室低压配电开关柜计39台。2.1.1施工程序2.1.2配电柜安装施工方法及技术措施2.1.2.1高低压配电柜安装（1）配电柜安装前先进行基础型钢制安，基础型钢一般都在浇捣混凝土时埋入，安装后其顶部宜高出抹平地面10mm。KYN28型中置式真空中置式成套高压柜按产品技术要求执行。常规作法地面铺上绝缘橡胶板后，保持和开关柜底在同一平面。低压配电柜基础槽钢有的可在地平打好之后还未抹面时安装。（2）基础型钢制作的外形尺寸可根据柜体确定，布置可按土建施工平面图确定。基础槽钢的制作和固定采用焊接，施工时应注意焊接变形引起的基础型钢外形尺寸及水平度的变化，焊接后进行复测。水平度可用水平尺或水平仪测量。在基础槽钢上应用电钻打孔，打孔要准确，柜体拼装要留有调整余地。（3）基础型钢安装允许偏差，不直度不大于1mm/m，水平度不大于1mm/m，不平行度不大于1mm/m，全长不大于5mm。施工准备基础型钢制作配电柜二次搬运配电柜安装校线、接线耐压试验试调送电运行开箱检查（4）基础型钢要求接地可靠，外露部分要油漆完好。按设计要求，用镀锌扁钢或圆钢直接焊接在型钢上，其施焊面不小于其扁钢宽度的2倍。圆钢不小于其直径的6倍，且三个棱边焊接。（5）配电柜在安装前应先进行开柜检查，主要内容：外观检查，有无碰撞，变形，损坏等。内部检查，元件是否齐全，有无损坏摇动等。技术资料附件检查，应检查元件柜体有无合格证及各种技术资料，附件是否齐全。收集并保存好技术资料，合格证及门钥匙等。一般都由甲方，乙方，监理方三方检查验收，记录由三方签字验收认可...
