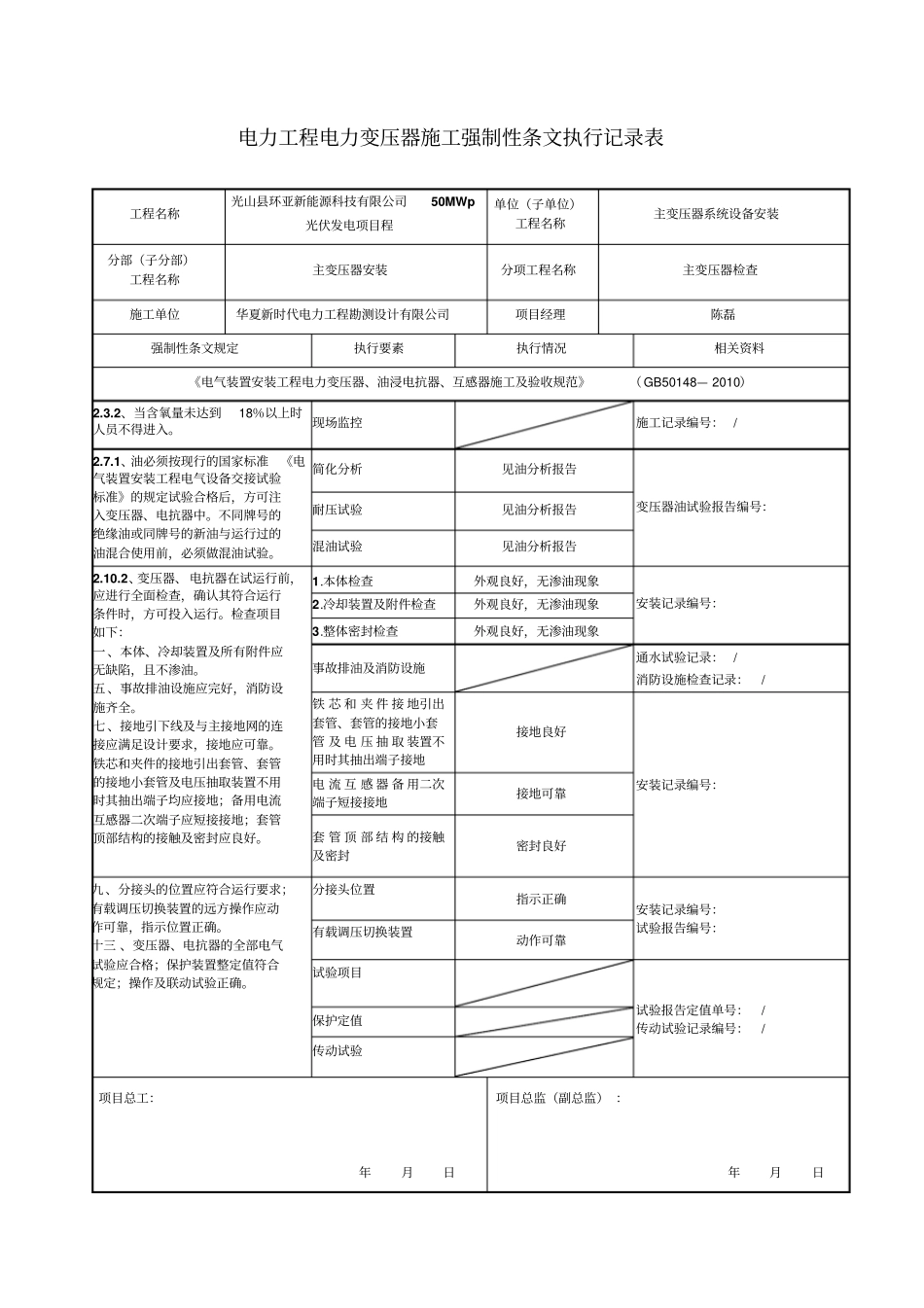

电力工程电力变压器施工强制性条文执行记录表工程名称光山县环亚新能源科技有限公司50MWp光伏发电项目程单位（子单位）工程名称主变压器系统设备安装分部（子分部）工程名称主变压器安装分项工程名称主变压器检查施工单位华夏新时代电力工程勘测设计有限公司项目经理陈磊强制性条文规定执行要素执行情况相关资料《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GB50148—2010）2.3.2、当含氧量未达到18％以上时人员不得进入。现场监控施工记录编号：/2.7.1、油必须按现行的国家标准《电气装置安装工程电气设备交接试验标准》的规定试验合格后，方可注入变压器、电抗器中。不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前，必须做混油试验。简化分析见油分析报告变压器油试验报告编号：耐压试验见油分析报告混油试验见油分析报告2.10.2、变压器、电抗器在试运行前，应进行全面检查，确认其符合运行条件时，方可投入运行。检查项目如下：一、本体、冷却装置及所有附件应无缺陷，且不渗油。五、事故排油设施应完好，消防设施齐全。七、接地引下线及与主接地网的连接应满足设计要求，接地应可靠。铁芯和夹件的接地引出套管、套管的接地小套管及电压抽取装置不用时其抽出端子均应接地；备用电流互感器二次端子应短接接地；套管顶部结构的接触及密封应良好。1.本体检查外观良好，无渗油现象安装记录编号：2.冷却装置及附件检查外观良好，无渗油现象3.整体密封检查外观良好，无渗油现象事故排油及消防设施通水试验记录：/消防设施检查记录：/铁芯和夹件接地引出套管、套管的接地小套管及电压抽取装置不用时其抽出端子接地接地良好安装记录编号：电流互感器备用二次端子短接接地接地可靠套管顶部结构的接触及密封密封良好九、分接头的位置应符合运行要求；有载调压切换装置的远方操作应动作可靠，指示位置正确。十三、变压器、电抗器的全部电气试验应合格；保护装置整定值符合规定；操作及联动试验正确。分接头位置指示正确安装记录编号：试验报告编号：有载调压切换装置动作可靠试验项目试验报告定值单号：/传动试验记录编号：/保护定值传动试验项目总工：年月日项目总监（副总监）：年月日电力工程电力变压器施工强制性条文执行记录表工程名称光山县环亚新能源科技有限公司50MWp光伏发电项目程单位（子单位）工程名称主变压器系统设备安装分部（子分部）工程名称主变压器安装分项工程名称主变压器注油及密封试验施工单位华夏新时代电力工程勘测设计有限公司项目经理陈磊强制性条文规定执行要素执行情况相关资料《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GB50148—2010）2.3.2、当含氧量未达到18％以上时人员不得进入。现场监控施工记录编号：/2.7.1、油必须按现行的国家标准《电气装置安装工程电气设备交接试验标准》的规定试验合格后，方可注入变压器、电抗器中。不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前，必须做混油试验。简化分析见油分析报告变压器油试验报告编号：耐压试验见油分析报告混油试验见油分析报告2.10.2、变压器、电抗器在试运行前，应进行全面检查，确认其符合运行条件时，方可投入运行。检查项目如下：一、本体、冷却装置及所有附件应无缺陷，且不渗油。五、事故排油设施应完好，消防设施齐全。七、接地引下线及与主接地网的连接应满足设计要求，接地应可靠。铁芯和夹件的接地引出套管、套管的接地小套管及电压抽取装置不用时其抽出端子均应接地；备用电流互感器二次端子应短接接地；套管顶部结构的接触及密封应良好。1.本体检查安装记录编号：/2.冷却装置及附件检查3.整体密封检查事故排油及消防设施通水试验记录：/消防设施检查记录：/铁芯和夹件接地引出套管、套管的接地小套管及电压抽取装置不用时其抽出端子接地安装记录编号：/电流互感器备用二次端子短接接地套管顶部结构的接触及密封九、分接头的位置应符合运行要求；有载调压切换装置的远方操作应动作可靠，指示位置正确。十三、变压器、电抗器的全部电气试验应合格；保护装置整定值符合规定；操作及联动试验正确。分接头位置安装记录编号...
