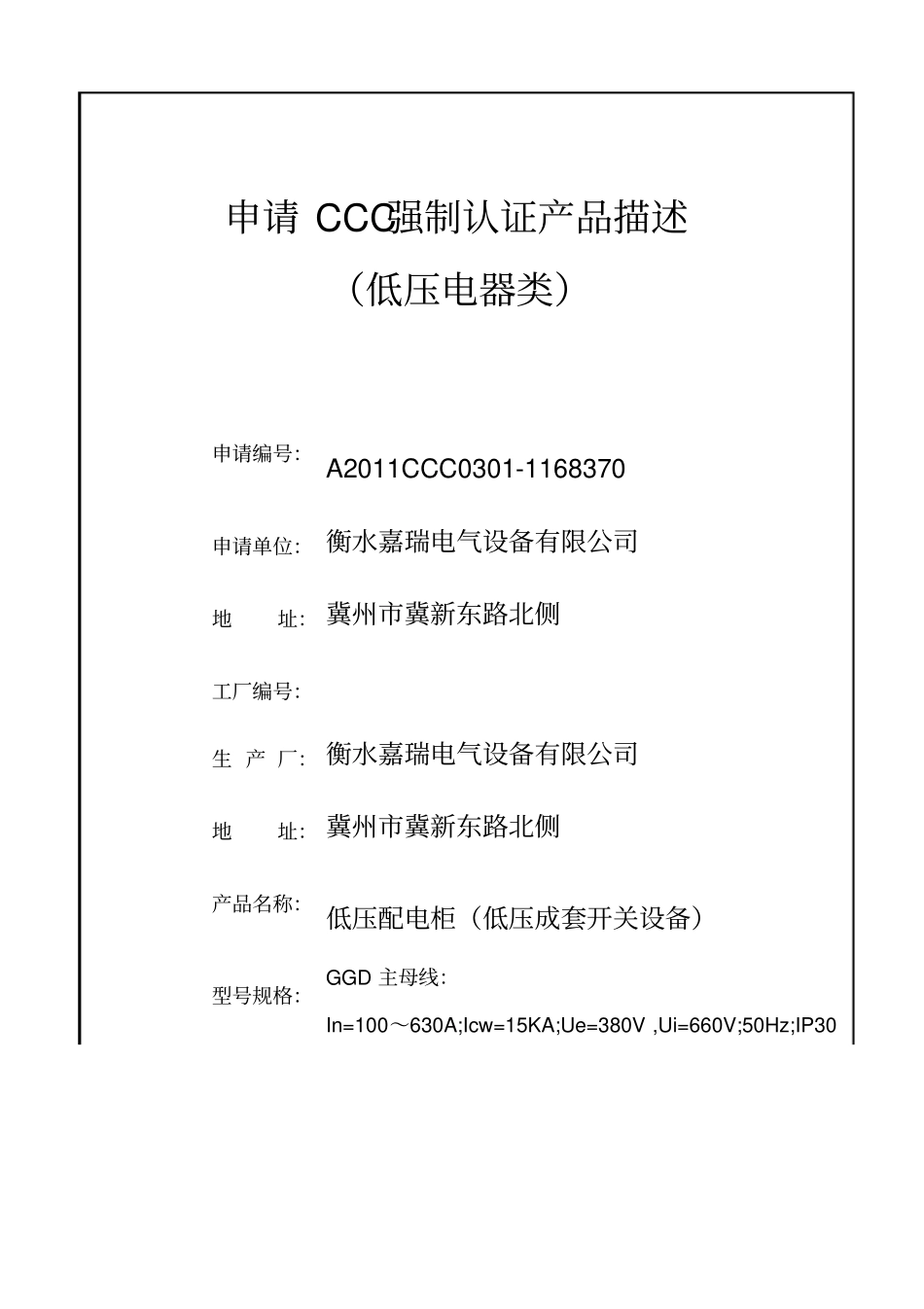

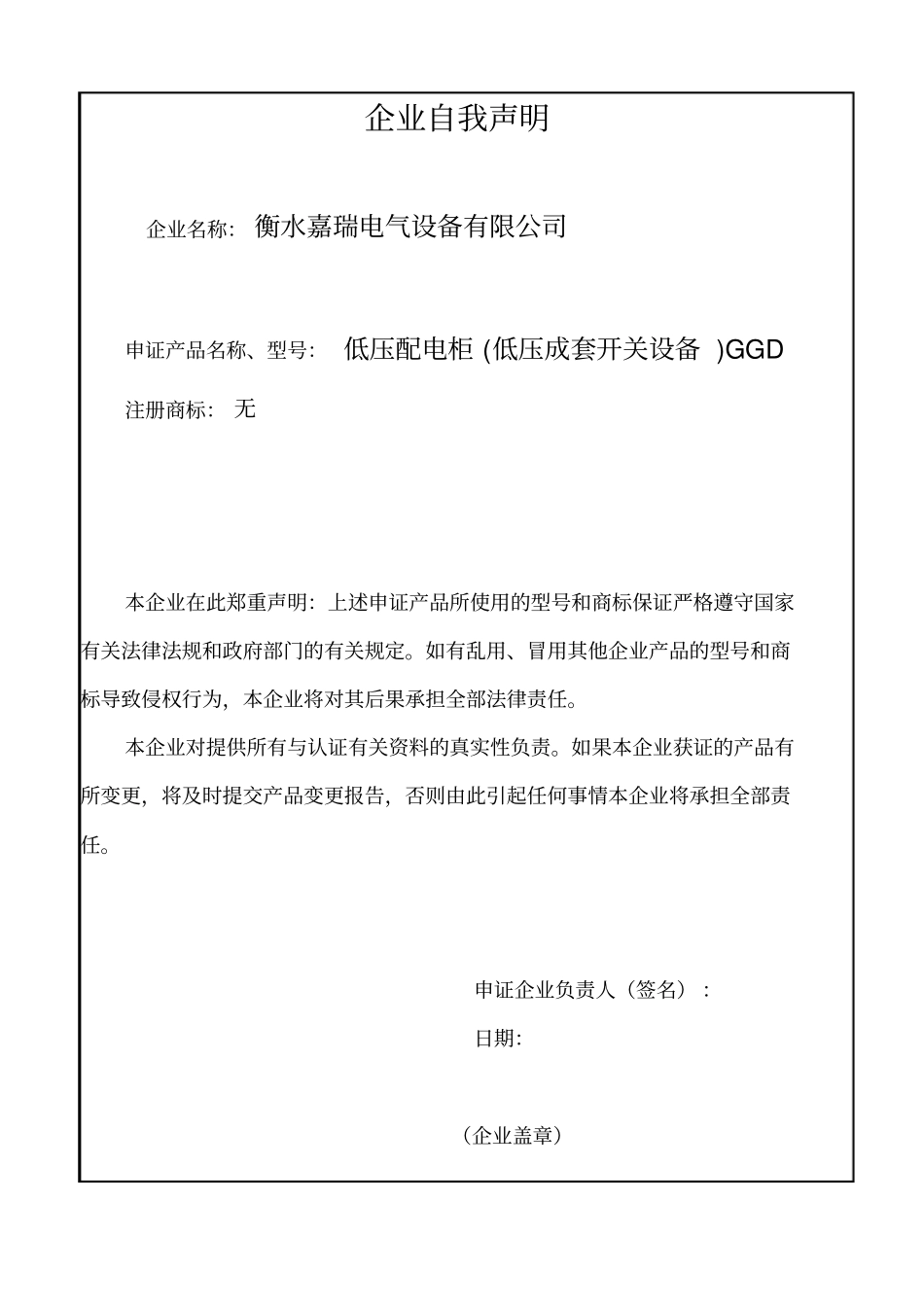

申请CCC强制认证产品描述（低压电器类）申请编号：A2011CCC0301-1168370申请单位：衡水嘉瑞电气设备有限公司地址：冀州市冀新东路北侧工厂编号：生产厂：衡水嘉瑞电气设备有限公司地址：冀州市冀新东路北侧产品名称：低压配电柜（低压成套开关设备）型号规格：GGD主母线：In=100～630A;Icw=15KA;Ue=380V,Ui=660V;50Hz;IP30申请单位（印章）企业自我声明企业名称：衡水嘉瑞电气设备有限公司申证产品名称、型号：低压配电柜(低压成套开关设备)GGD注册商标：无本企业在此郑重声明：上述申证产品所使用的型号和商标保证严格遵守国家有关法律法规和政府部门的有关规定。如有乱用、冒用其他企业产品的型号和商标导致侵权行为，本企业将对其后果承担全部法律责任。本企业对提供所有与认证有关资料的真实性负责。如果本企业获证的产品有所变更，将及时提交产品变更报告，否则由此引起任何事情本企业将承担全部责任。申证企业负责人（签名）：日期：（企业盖章）样品描述及说明1.产品构成的描述及结构特点（结构概要说明）：1)产品型号及名称：GGD低压配电柜。2)提供图纸及编号：HE-GGD-01试样一次系统图：HE-GGD-013).主要结构数据：3.1开关电器及元件（型号规格、材料名称及牌号、生产厂）序号元件名称型号规格/材质制造商（生产厂）1断路器DW15-630630AIcu=Ics=30kA浙江正泰电器股份有限公司20020103070075342隔离开关HD13-1000/31BX1000A浙江正泰电器股份有限公司20020103050075153壳体GGD系列/冷轧钢板衡水嘉瑞电气设备有限公司3.2母线与绝缘导线（型号规格、材料名称及牌号、生产厂）序号元件名称材料名称型号规格制造商（生产厂）1主母线、主隔离开关进线母排电工用铜TMY-（6×60）mm2天津瑞林异型铜排电气有限公司主隔离开关出线母排电工用铜TMY-（5×50）mm2×2断路器进出线母排水平N排电工用铜TMY-（5×50）mm2水平PE排电工用铜TMY-（5×50）mm22绝缘导线BVR2.5mm2、1.5mm2天津市华光线缆厂20020101050086053.3绝缘支撑件、母线夹板、母线框及有关连接件（材料名称及牌号、生产厂）序号元件名称材料名称型号规格制造商（生产厂）1母线夹DMCZMJ6×60乐清市海坦电气成套配件有限公司样品描述及说明1.产品构成的描述及结构特点（结构概要说明）：（续）3.4送样样机结构特点：样机结构特点描述：样机由基本骨架、水平母线、门、覆板、隔离开关、断路器等组成。柜体采用2mm厚的金属组装而成。顶端四角均安装有吊环。柜门开启角度>90°，启闭灵活。门上有专用锁。仪表门上安装有电压表、电流表、转换开关、指示灯、按钮。柜体前门下部、后门上下部均有不同数量的散热孔，并加设直径小于2.5mm的防护网。柜门采用转轴式铰链与构架相连。进出线方式为上进上出。水平母排位于柜体顶部，N排、PE排位于柜体下部。母排材质均为铜镀锡。二次线采用蛇皮套管缠绕及捆扎带固定。一个端子连接一根导线，并有压接端头。箱门与箱体之间有橡胶嵌条。样机操作方式：正面操作。样机安装方式：垂直落地安装。样机接线方式：固定连接。样机外形尺寸：进线柜：柜宽800mm柜高2200mm柜深600mm馈电柜：柜宽/mm柜高/mm柜深/mm控制柜：柜宽/mm柜高/mm柜深/mm保护接地措施：总接地螺钉M12，仪表过门接地线为1.5mm2×4裸铜线，N、PE排为TMY-（5×50）mm2。防腐蚀：柜体被覆层采用喷涂处理。柜体元器件支架材料为金属镀锌。门铰链材料为金属喷涂，门轴镀锌。母排均为铜镀锡。绝缘支撑件之间最大距离：770mm。样品描述及说明2.主要技术参数：额定工作电压：AC380V；额定绝缘电压：AC660V；过电压类别：Ⅰ□Ⅱ□Ⅲ□Ⅳ■；材料组别：Ⅲa；污染等级：3级；电气间隙：≥10mm；爬电距离：≥12.5mm；主母线（水平母线）的额定电流、额定短时耐受电流和额定峰值耐受电流：630A15kA/40kA；配电母线（垂直母线）的额定电流、额定短时耐受电流和额定峰值耐受电流：/；主开关的分断能力：15kA；主开关的额定电流及极限短路分断和运行短路分断能力：1000A；配（馈）电柜及控制柜回路数：/；配（馈）电柜及控制柜每个回路的额定电流：/；配（馈）电柜及控制柜中每个回路分断能力：/；外壳防护等级：IP30；触电保护类别：Ⅰ类■Ⅱ类...
