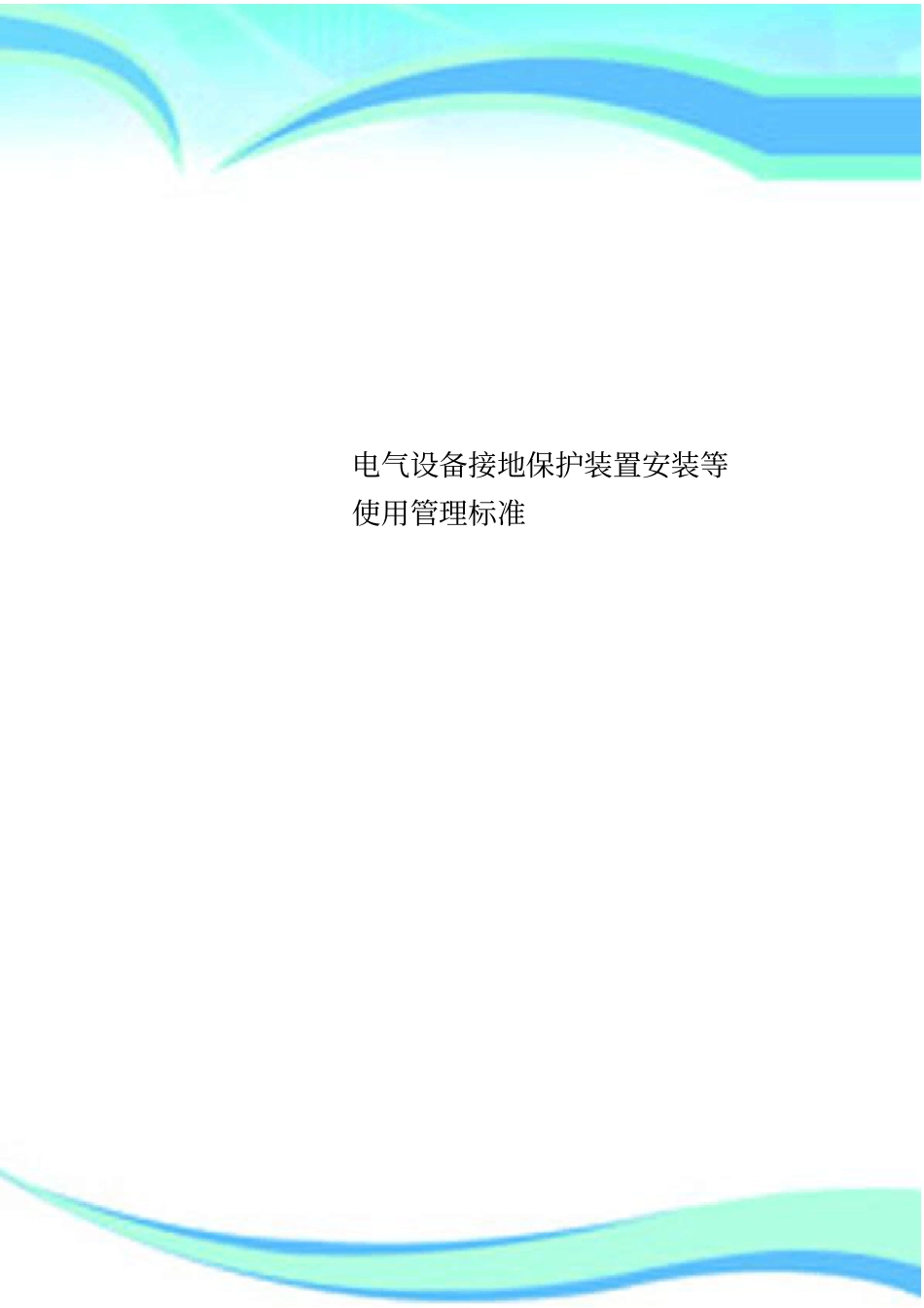

电气设备接地保护装置安装等使用管理标准VIP免费

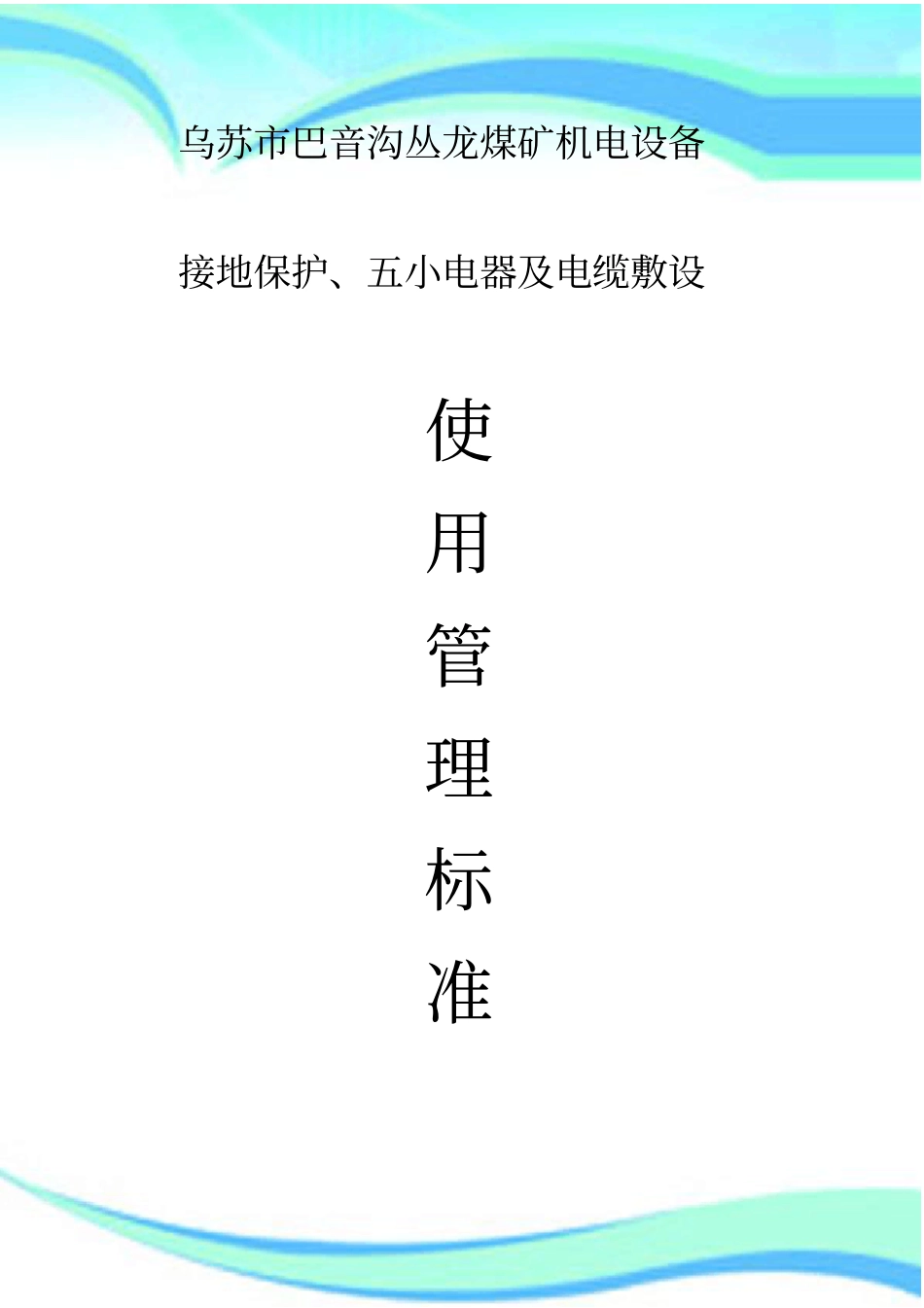

电气设备接地保护装置安装等使用管理标准————————————————————————————————作者：————————————————————————————————日期：乌苏市巴音沟丛龙煤矿机电设备接地保护、五小电器及电缆敷设使用管理标准机电科二〇一七年第一章电气设备接地保护装置安装使用管理标准一、适用范围本标准适用于煤矿井下采掘工作面高压、低压电气设备接地保护装置的设置使用管理。二、接地保护装置安装标准1、保护接地：为了避免由于电气设备绝缘损坏后，在设备金属外壳上和电缆的钢带（或钢丝）上会产生危险电压，造成人身触电事故的发生。辅助接地：配合检漏保护系统进行保护性能检测、试验用的接地设施。2、电压36V以上的电气设备的金属外壳、构架，铠装电缆的钢带（或钢丝）、铅皮和橡套（塑料）电缆的接地芯线或屏蔽护套等均必须接地，其接地通过接地线（电缆接地芯线）与接地网可靠连接。具有检漏保护且具有漏电试验功能的低压开关，必须设置辅助接地系统。3、所有接地的设备和局部接地装置，均要与总接地网连接（检漏装置用的辅助接地系统除外）。4、下列地点必须装设局部接地极：（1）采区变电所（包括移动变电站和移动变压器）。（2）装有电气设备的硐室和单独装设的高压电气设备。（3）低压配电点或装有3台以上电气设备的地点。（4）无低压配电点的采煤工作面的运输巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少应分别设置一个局部接地极。（5）连接高压动力电缆的金属连接装置。5、移动电气设备（除供配电的专用设备）及电压等级为36V及以下安全电压或127V的照明灯、红灯、按钮及1140V、660V低压橡套电缆的接线盒等电气设备，必须通过电缆的接地线芯线与接地网络连成一体，实现接地保护，可不另设局部接地极。6、每台设备均必须用独立的连接导线与接地网（接地母线、辅助接地母线）直接相连；禁止几台设备串联接地，禁止同台设备的几个接地部分串联接地。7、所有电气设备的接地引线，必须经电气设备的专用接地螺栓上引至接地母线或接地极上，严禁连接到地脚螺栓等非专用接地螺栓上。8、从任意一个局部接地装置和辅助接地装置处，所测得的接地网的接地电阻值均不得超过2Ω。每一移动式和手持式电气设备同接地网之间的保护接地用的电缆芯线（或其他相当接地导线）的电阻值，都不得超过1Ω。新安装的接地系统在与接地网连接前，必须实测由接地极经连接导线和接地导线连接后组成的局部接地极的接地电阻，接地电阻值不得大于２Ω。9、局部接地极和辅助接地极之间的距离不得小于5m，严禁接地极埋入混凝土中。10、由于电气设备拆除、搬迁等原因，闲置不用的接地极、接地母线、接地导线、专用托架等应及时拆除。拆除后具备继续使用条件的接地装置需进行除锈防腐处理后可继续使用。三、接地装置制作安装标准1、固定配电点接地装置固定配电点包括：绞车房、带式输送机头硐室、架空乘人装置、信号操作硐室、翻煤硐室、移动变电站、充电硐室、局部通风机等配电点，以及使用6个月以上的集中配电场所。（1）局部接地极采用1根长度1.6m、直径不小35mm、壁厚不小于2.5mm的镀锌钢管制作，且钢管在埋入段至少要钻20个直径不小于5mm的透孔，垂直埋入底板深度不得小于1.5m（偏差不大于15°）。也可用直径不小于22mm、长度为1m的2根钢管制成，每根管上应钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。局部接地极的制作标准见附图17-1。局部接地极上部露出底板50～100mm，且安装在配电点以外潮湿的地方。也可设置于巷道水沟内或其他就近的潮湿处，设置在水沟中的局部接地接应用面积不小于0.6m2、厚度不小于3mm的钢板或同等有效面积的钢管制成，并应平放于水沟深处。（2）局部接地极与接地母线和接地连线之间采用螺栓连接时，搭接长度不小于200mm，且搭接段应均匀钻3个Φ13的孔，搭接面清理干净后采用3条M12×30mm镀锌螺栓进行连接。（3）配电点内低压开关的接地导线，均应采用25mm2及以上的裸扁铜线或Φ10.5-1×37型甲级镀锌钢丝绳制作。接地导线两端分别压制400A铜...
