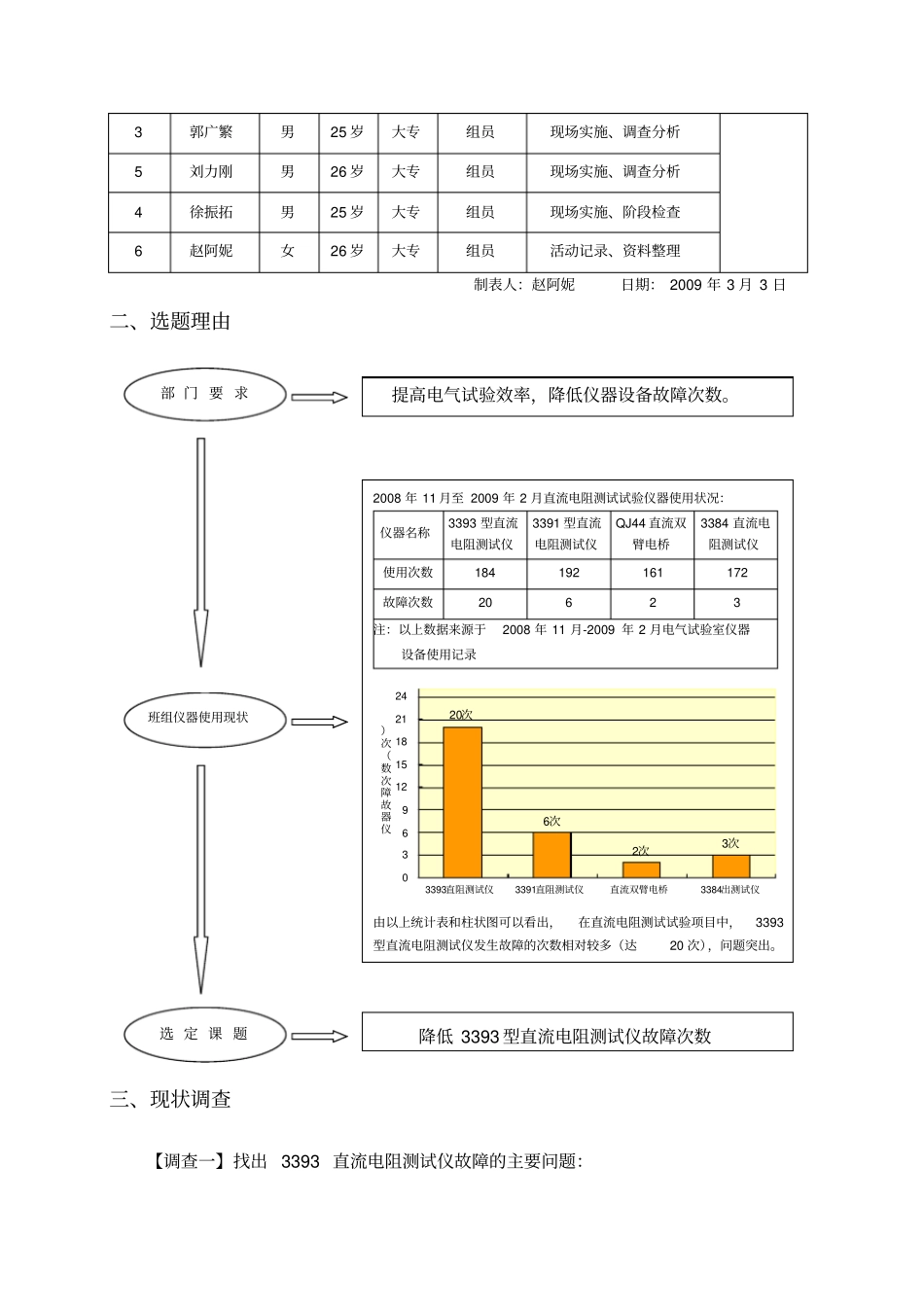

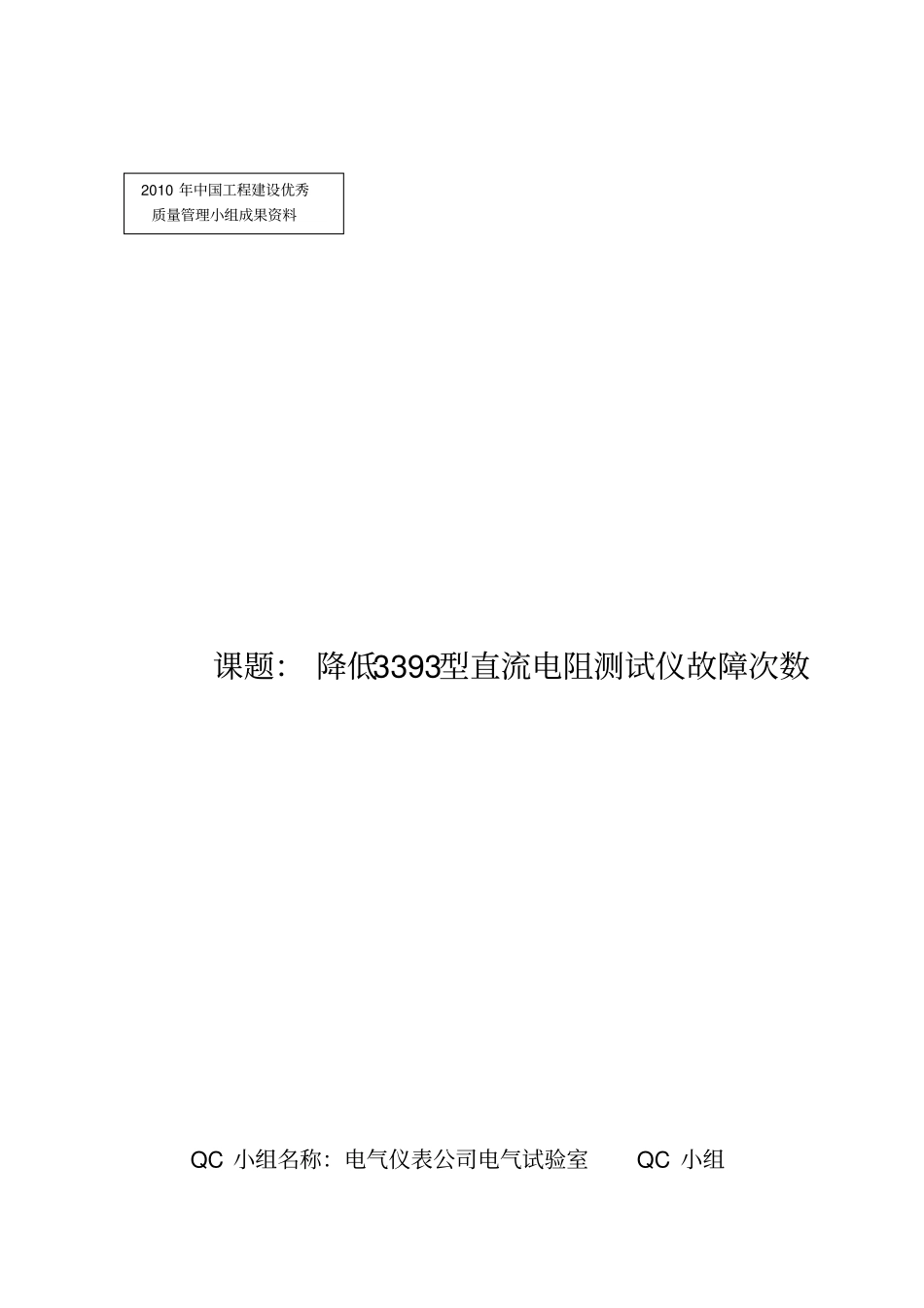

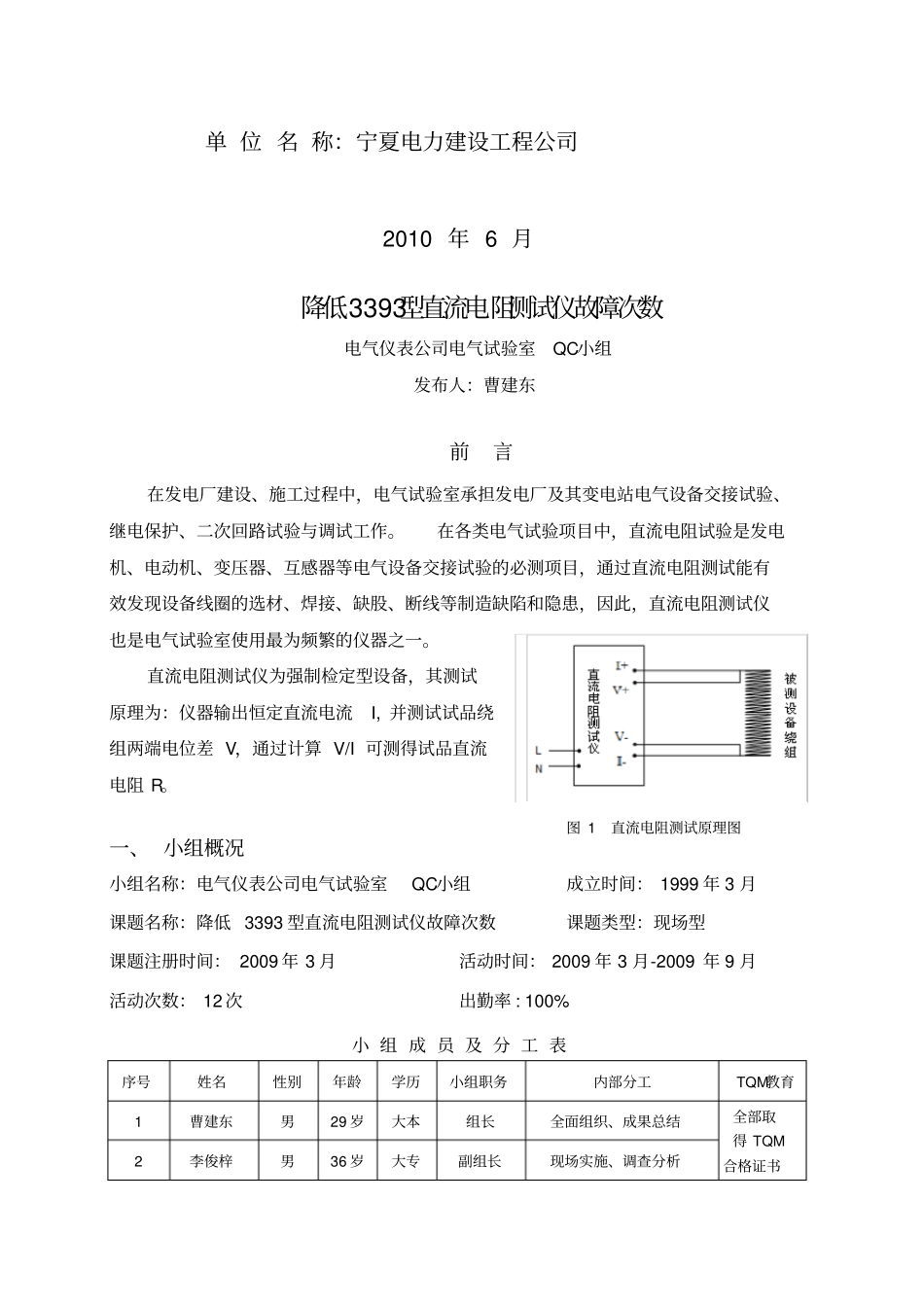

课题：降低3393型直流电阻测试仪故障次数QC小组名称：电气仪表公司电气试验室QC小组2010年中国工程建设优秀质量管理小组成果资料单位名称：宁夏电力建设工程公司2010年6月降低3393型直流电阻测试仪故障次数电气仪表公司电气试验室QC小组发布人：曹建东前言在发电厂建设、施工过程中，电气试验室承担发电厂及其变电站电气设备交接试验、继电保护、二次回路试验与调试工作。在各类电气试验项目中，直流电阻试验是发电机、电动机、变压器、互感器等电气设备交接试验的必测项目，通过直流电阻测试能有效发现设备线圈的选材、焊接、缺股、断线等制造缺陷和隐患，因此，直流电阻测试仪也是电气试验室使用最为频繁的仪器之一。直流电阻测试仪为强制检定型设备，其测试原理为：仪器输出恒定直流电流I,并测试试品绕组两端电位差V，通过计算V/I可测得试品直流电阻R。图1直流电阻测试原理图一、小组概况小组名称：电气仪表公司电气试验室QC小组成立时间：1999年3月课题名称：降低3393型直流电阻测试仪故障次数课题类型：现场型课题注册时间：2009年3月活动时间：2009年3月-2009年9月活动次数：12次出勤率:100%小组成员及分工表序号姓名性别年龄学历小组职务内部分工TQM教育1曹建东男29岁大本组长全面组织、成果总结全部取得TQM合格证书2李俊梓男36岁大专副组长现场实施、调查分析3郭广繁男25岁大专组员现场实施、调查分析5刘力刚男26岁大专组员现场实施、调查分析4徐振拓男25岁大专组员现场实施、阶段检查6赵阿妮女26岁大专组员活动记录、资料整理制表人：赵阿妮日期：2009年3月3日二、选题理由三、现状调查【调查一】找出3393直流电阻测试仪故障的主要问题：提高电气试验效率，降低仪器设备故障次数。2008年11月至2009年2月直流电阻测试试验仪器使用状况：仪器名称3393型直流电阻测试仪3391型直流电阻测试仪QJ44直流双臂电桥3384直流电阻测试仪使用次数184192161172故障次数20623注：以上数据来源于2008年11月-2009年2月电气试验室仪器设备使用记录3次2次6次20次036912151821243393直阻测试仪3391直阻测试仪直流双臂电桥3384出测试仪仪器故障次数（次）由以上统计表和柱状图可以看出，在直流电阻测试试验项目中，3393型直流电阻测试仪发生故障的次数相对较多（达20次），问题突出。降低3393型直流电阻测试仪故障次数部门要求班组仪器使用现状选定课题1.小组对2008年11月至2009年2月3393型直流电阻测试仪每个月的使用及故障情况调查：表13393直流电阻测试仪使用及故障情况统计表使用时间2008年11月2008年12月2009年1月2009年2月合计（次）月平均（次/月）使用次数5248473718446故障次数7265205调查制表：李俊梓时间：2009年3月4日图23393直流电阻测试仪故障次数折线图由统计表1和折线图可以看出，3393直流电阻测试仪月平均故障5次，而2008年12月仅故障2次。通过调查发现，2008年12月正是仪器用于变压器试验最少的一个月（如表2），小组从中得到了进一步分析问题的线索。表2：3393测试仪用于变压器试验次数统计表使用时间2008年11月2008年12月2009年1月2009年2月合计（次）月平均（次/月）3393测试仪使用次数52484737184463393用于变压器试验次数277231976193393仪器故障次数7265205统计制表：李俊梓时间：2009年3月5日2.由图3看出，3393测试仪故障次数折线与其用于变压器试验次数的折线趋势相同，于是小组针对3393直流电阻测试仪的20次故障，按照被测设备分类调查如表3：表33393测试仪故障按被测设备分类统计表05102008年11月2008年12月2009年1月2009年2月时间（月）故障次数（次）仪器故障次数平均值图33393故障次数与变压器试验次数折线图0510152025302008年11月2008年12月2009年1月2009年2月时间（月）变压器试验次数变压器试验次数使用平均值仪器故障次数故障平均值时间故障项目2008年11月2008年12月2009年1月2009年2月合计（次）变压器试验故障615416电动机试验故障01012发电机试验故障00101互感器试验故障10001合计（次）726520统计制表：曹建东时间：2009年3月6日图43393测试仪故障按被测设备分类饼分图互感器试验5%发电机试验5%电动机试验10%变压器试验仪器故障80%变压器试验电动机试...
