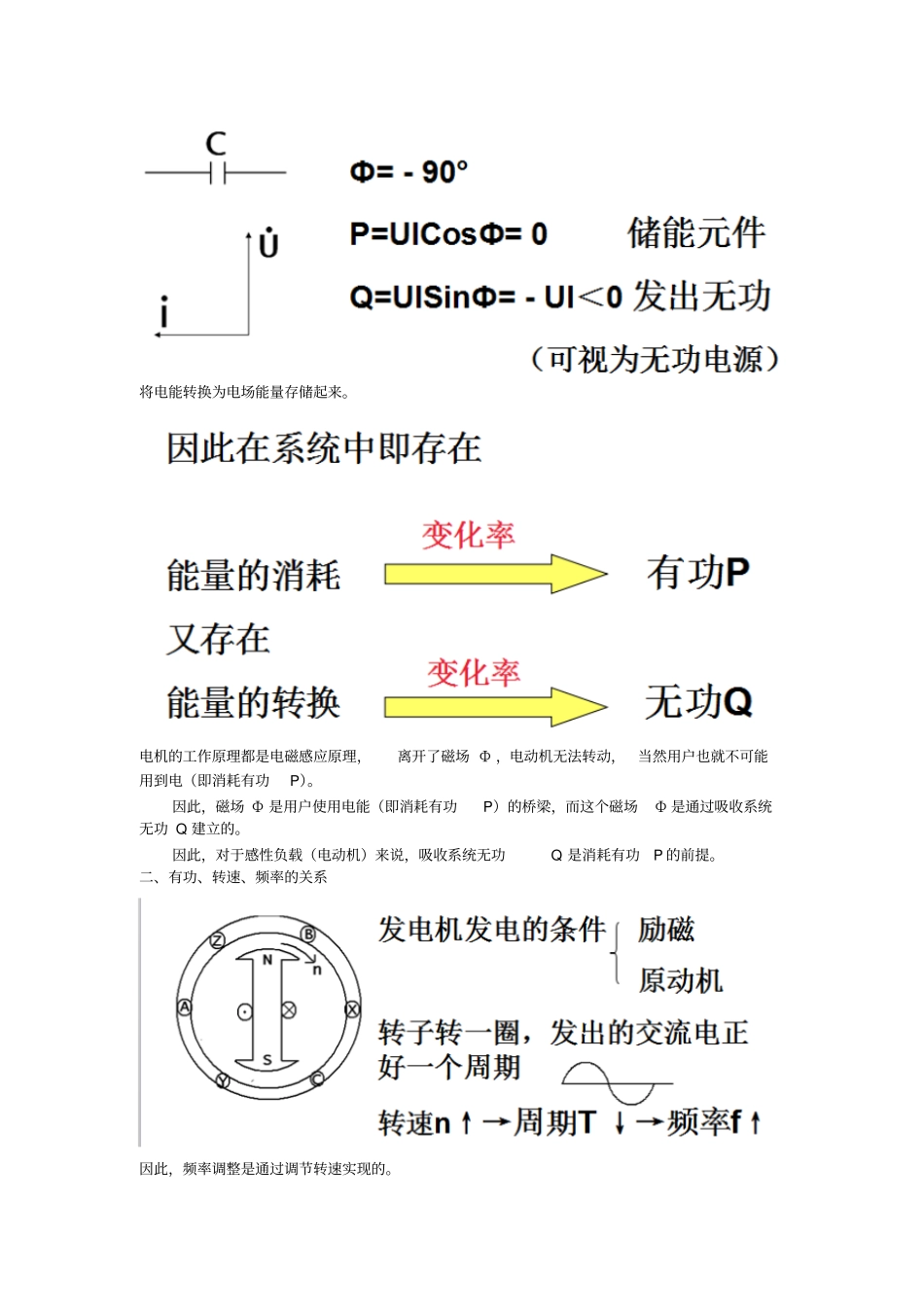

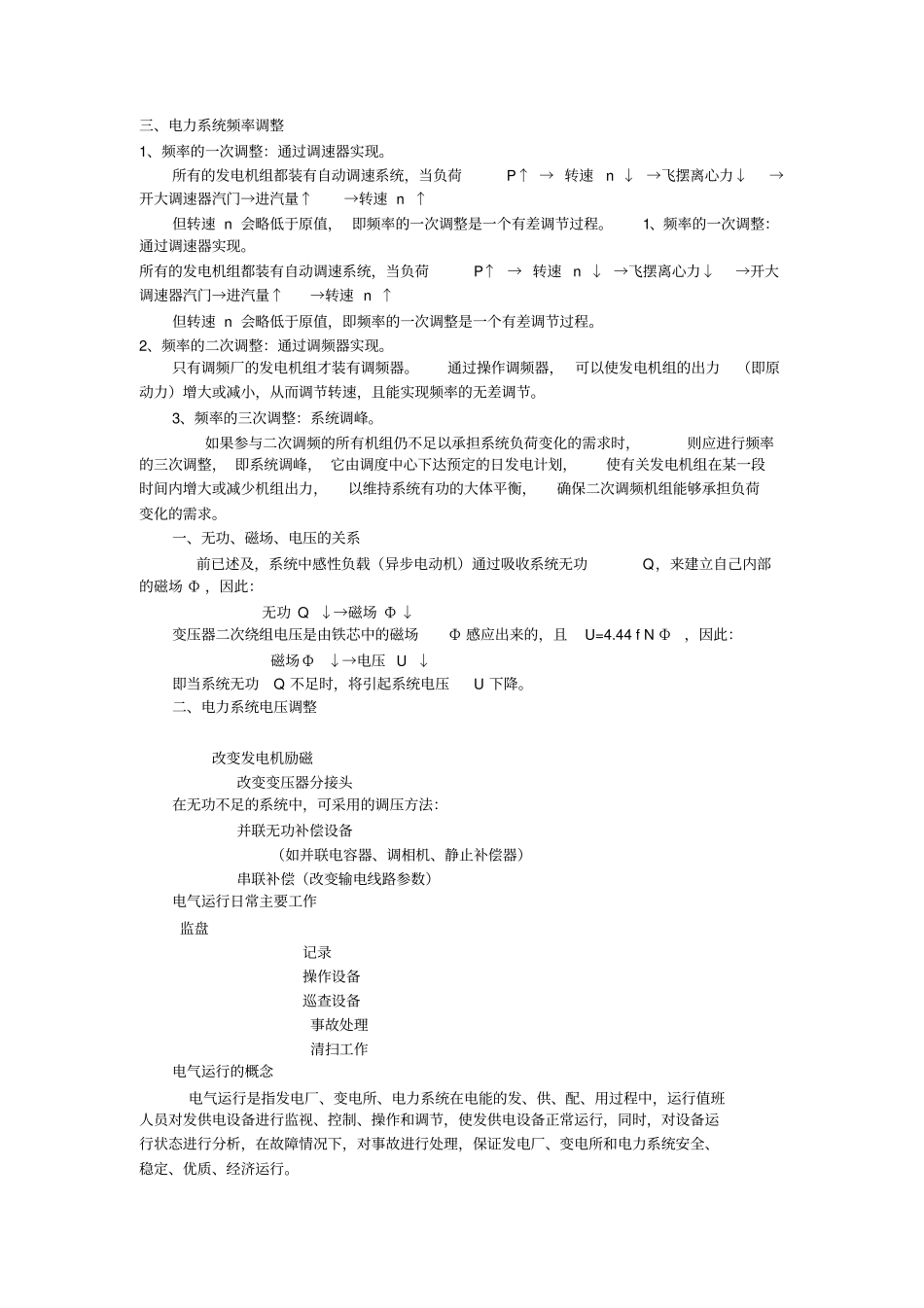

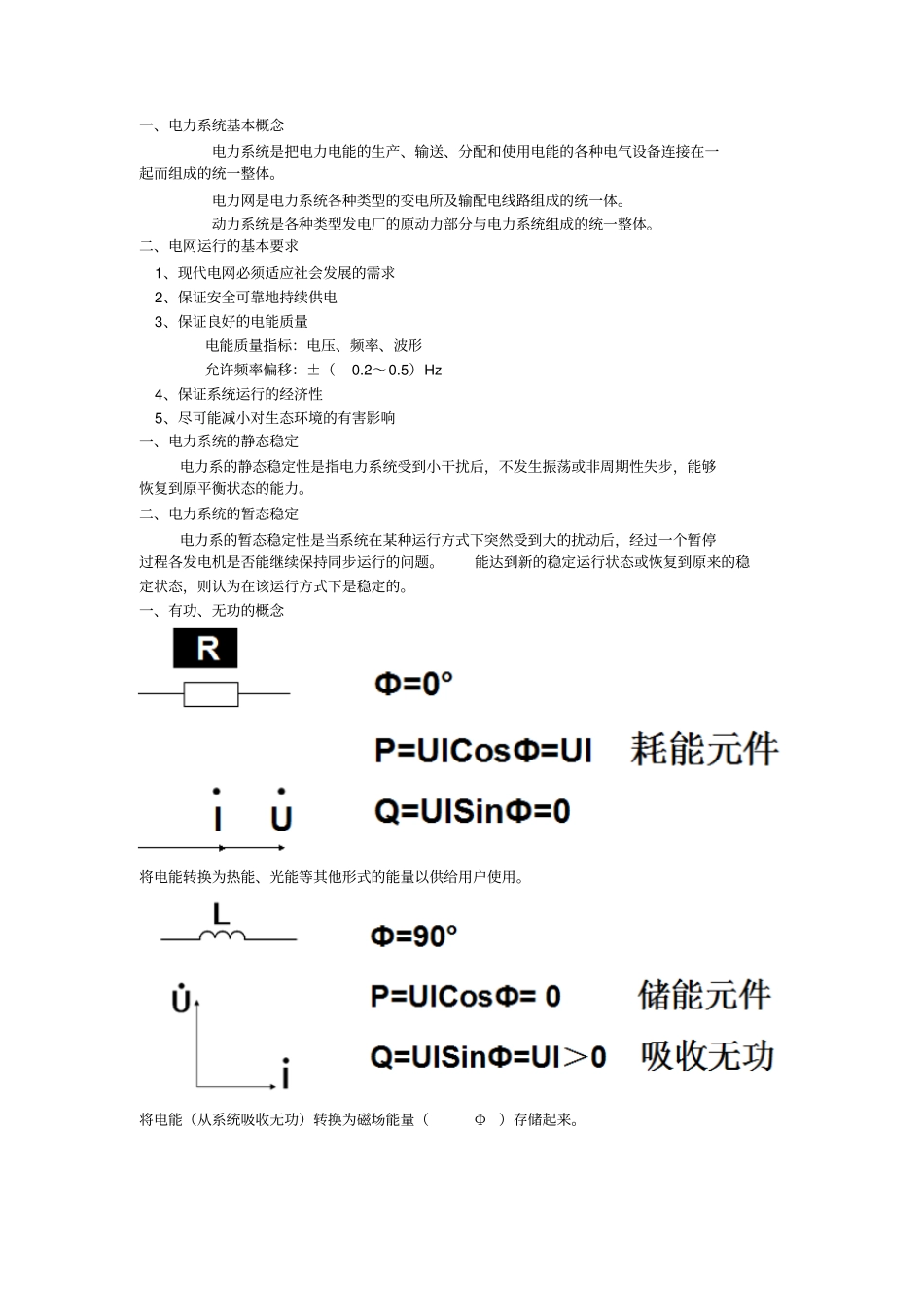

一、电力系统基本概念电力系统是把电力电能的生产、输送、分配和使用电能的各种电气设备连接在一起而组成的统一整体。电力网是电力系统各种类型的变电所及输配电线路组成的统一体。动力系统是各种类型发电厂的原动力部分与电力系统组成的统一整体。二、电网运行的基本要求1、现代电网必须适应社会发展的需求2、保证安全可靠地持续供电3、保证良好的电能质量电能质量指标：电压、频率、波形允许频率偏移：±（0.2～0.5）Hz4、保证系统运行的经济性5、尽可能减小对生态环境的有害影响一、电力系统的静态稳定电力系的静态稳定性是指电力系统受到小干扰后，不发生振荡或非周期性失步，能够恢复到原平衡状态的能力。二、电力系统的暂态稳定电力系的暂态稳定性是当系统在某种运行方式下突然受到大的扰动后，经过一个暂停过程各发电机是否能继续保持同步运行的问题。能达到新的稳定运行状态或恢复到原来的稳定状态，则认为在该运行方式下是稳定的。一、有功、无功的概念将电能转换为热能、光能等其他形式的能量以供给用户使用。将电能（从系统吸收无功）转换为磁场能量（Ф）存储起来。将电能转换为电场能量存储起来。电机的工作原理都是电磁感应原理，离开了磁场Ф，电动机无法转动，当然用户也就不可能用到电（即消耗有功P）。因此，磁场Ф是用户使用电能（即消耗有功P）的桥梁，而这个磁场Ф是通过吸收系统无功Q建立的。因此，对于感性负载（电动机）来说，吸收系统无功Q是消耗有功P的前提。二、有功、转速、频率的关系因此，频率调整是通过调节转速实现的。三、电力系统频率调整1、频率的一次调整：通过调速器实现。所有的发电机组都装有自动调速系统，当负荷P↑→转速n↓→飞摆离心力↓→开大调速器汽门→进汽量↑→转速n↑但转速n会略低于原值，即频率的一次调整是一个有差调节过程。1、频率的一次调整：通过调速器实现。所有的发电机组都装有自动调速系统，当负荷P↑→转速n↓→飞摆离心力↓→开大调速器汽门→进汽量↑→转速n↑但转速n会略低于原值，即频率的一次调整是一个有差调节过程。2、频率的二次调整：通过调频器实现。只有调频厂的发电机组才装有调频器。通过操作调频器，可以使发电机组的出力（即原动力）增大或减小，从而调节转速，且能实现频率的无差调节。3、频率的三次调整：系统调峰。如果参与二次调频的所有机组仍不足以承担系统负荷变化的需求时，则应进行频率的三次调整，即系统调峰，它由调度中心下达预定的日发电计划，使有关发电机组在某一段时间内增大或减少机组出力，以维持系统有功的大体平衡，确保二次调频机组能够承担负荷变化的需求。一、无功、磁场、电压的关系前已述及，系统中感性负载（异步电动机）通过吸收系统无功Q，来建立自己内部的磁场Ф，因此：无功Q↓→磁场Ф↓变压器二次绕组电压是由铁芯中的磁场Ф感应出来的，且U=4.44fNФ，因此：磁场Ф↓→电压U↓即当系统无功Q不足时，将引起系统电压U下降。二、电力系统电压调整改变发电机励磁改变变压器分接头在无功不足的系统中，可采用的调压方法：并联无功补偿设备（如并联电容器、调相机、静止补偿器）串联补偿（改变输电线路参数）电气运行日常主要工作监盘记录操作设备巡查设备事故处理清扫工作电气运行的概念电气运行是指发电厂、变电所、电力系统在电能的发、供、配、用过程中，运行值班人员对发供电设备进行监视、控制、操作和调节，使发供电设备正常运行，同时，对设备运行状态进行分析，在故障情况下，对事故进行处理，保证发电厂、变电所和电力系统安全、稳定、优质、经济运行。调度机构的调度员，在其值班期间，是全系统运行操作上的指挥员。变电所的运行值班单位由值班长、主值班员、副值班员、值班助手等组成。采用主控制室方式的发电厂，其运行值班单位由值长、电气值班长、汽轮机值班长、锅炉值班长、燃料值班长、化学值班长及各班值班员组成。集控方式的发电厂一台机组设置一个机长，机长下设锅炉主控、副控和辅机值班员；汽机主控、副控和辅机值班员；电气主控、副控和电气巡视员等。一、概述1、统一调度的必要性2、调度管理的基本原则统一调度、分级管理、各负其责3、调度机构...
