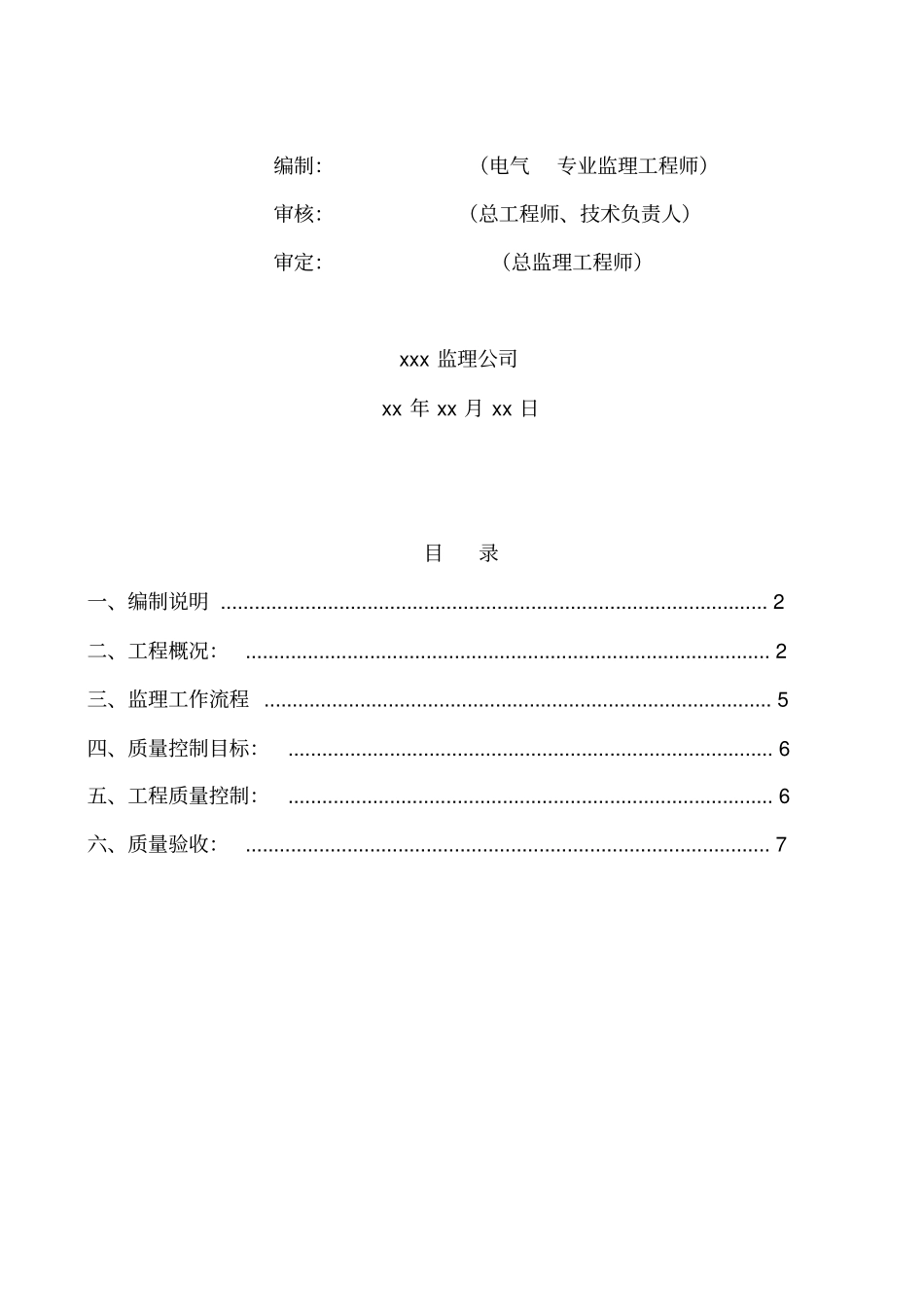

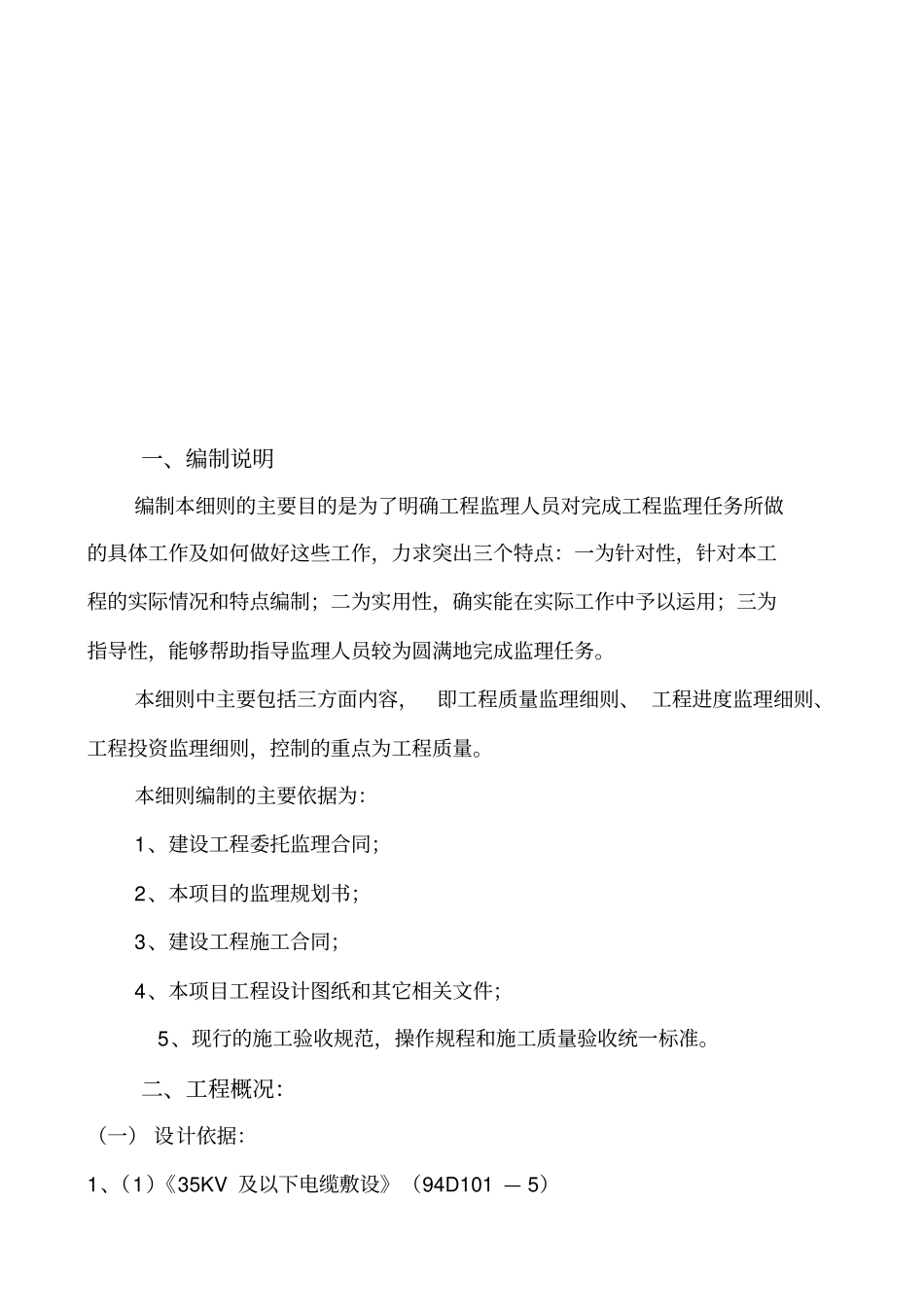

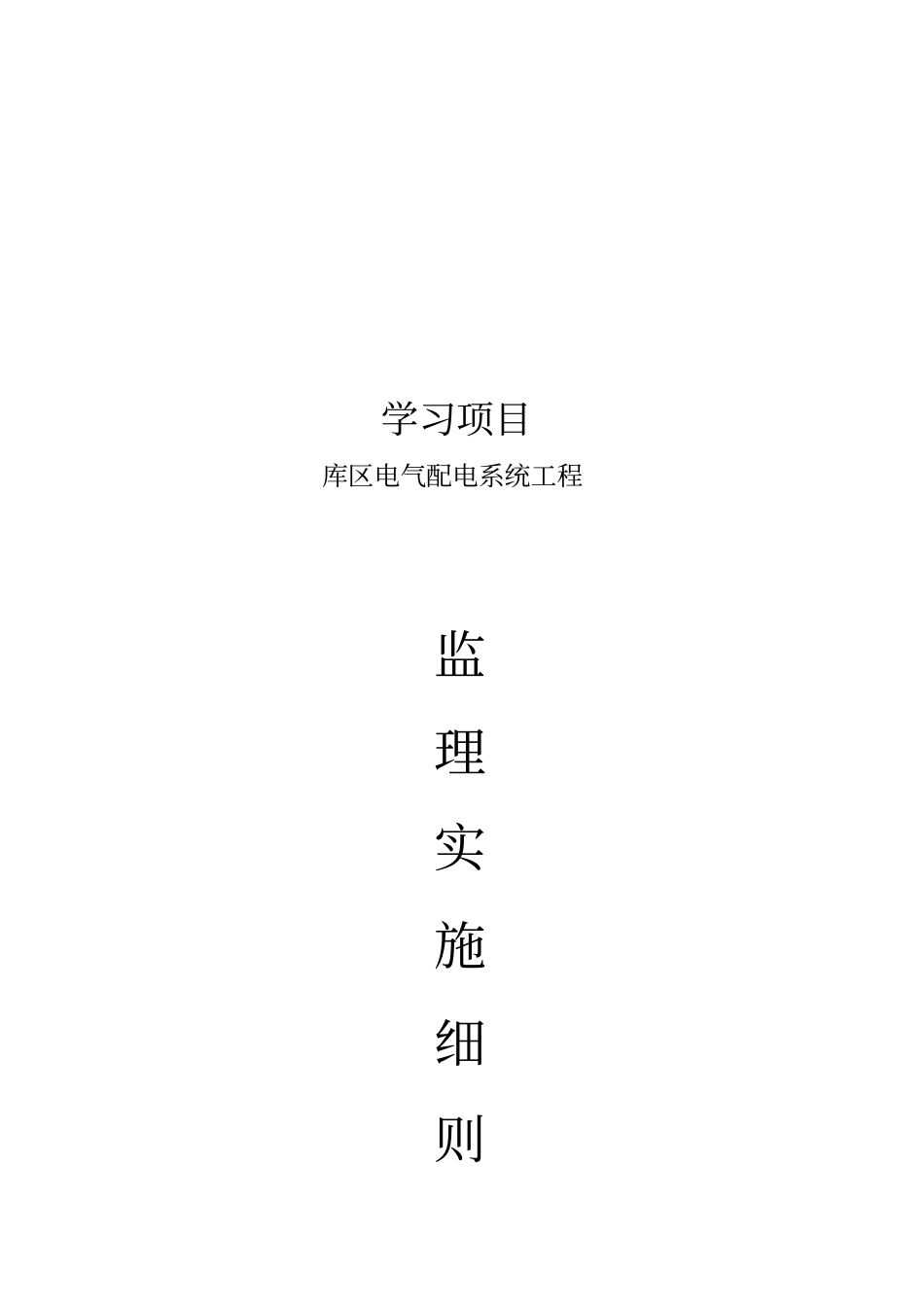

学习项目库区电气配电系统工程监理实施细则编制：（电气专业监理工程师）审核：（总工程师、技术负责人）审定：（总监理工程师）xxx监理公司xx年xx月xx日目录一、编制说明.................................................................................................2二、工程概况：.............................................................................................2三、监理工作流程..........................................................................................5四、质量控制目标：......................................................................................6五、工程质量控制：......................................................................................6六、质量验收：.............................................................................................7一、编制说明编制本细则的主要目的是为了明确工程监理人员对完成工程监理任务所做的具体工作及如何做好这些工作，力求突出三个特点：一为针对性，针对本工程的实际情况和特点编制；二为实用性，确实能在实际工作中予以运用；三为指导性，能够帮助指导监理人员较为圆满地完成监理任务。本细则中主要包括三方面内容，即工程质量监理细则、工程进度监理细则、工程投资监理细则，控制的重点为工程质量。本细则编制的主要依据为：1、建设工程委托监理合同；2、本项目的监理规划书；3、建设工程施工合同；4、本项目工程设计图纸和其它相关文件；5、现行的施工验收规范，操作规程和施工质量验收统一标准。二、工程概况：（一）设计依据：1、（1）《35KV及以下电缆敷设》（94D101—5）（2）《接地装置安装》（03D501—4）（3）《爆炸和火灾危险环境电气设备安装》（94D401—3）（4）《爆炸和火灾危险环境电气装置施工验收规范》（GB50527—96）2、电源：本库区10/0.4KV变电所及电源部分由别的设计单位设计和施工。本工程监理仅负责10KV变电所配出低压电缆安装和敷设实施监理。3、（1）库区电缆采用直埋方式。电缆埋设深度为库区地坪下－0.8米。（2）电缆沟开挖高（深）为1米，底部净宽为0.5米。（3）电缆上下需分别敷设100毫米厚细砂，并用红砖覆盖保护。（4）变电所室外需制作电缆沟15米，尺寸规格与原有电缆沟相同。电缆支架敷设与原有支架相同。电缆沟盖板厚为100毫米的混凝土板。（5）电缆穿越马路，墙体时，穿镀锌钢管保护。保护管长度超出马路边及墙边各一米，钢管两端打喇叭口。（6）电缆与建筑物平行敷设时，电缆应埋设在散水坡外。电缆与其它管线交叉时，应按照94101—5《35KV及以下电缆埋设》处理。4、照明：（1）罐区照明采（取）用升降式高杆灯。灯杆高度20米，安装8*400W和4*400W高压钠灯。（2）已建单体及新建单体，电源电缆回路由10KV变电所配出低压回路到每个单体，按设计文件图中示意至各单体配电箱内。各单体配电室或总配电箱的具体路线由现场确定。（3）化验室，小包装库房，工艺泵房，铁路栈桥，各单体均按《爆炸和火灾危险环境电气装置施工验收规范》施工。（4）2008年3月16日由业主调整电气总平面图相关的设计及部分电缆敷设路径并重新核算部分电缆截面。5、接地装置：①库区每个单体防雷接地，防静电接地，仪表通信设备接地，保护接地，均采用TN—S接地装置系统，接地电阻值为小于1欧姆。②各单体接地装置的材质是，以－40*4镀锌扁钢做水平接地极，垂直立体接地极采用非金属接地模块，型号为GRG—MK02，埋深距地坪－0.8米。③地下零位罐接地网做法见详图电L405。50T以上油罐接地联结不少于两处。④10000立方及20000立方油罐区接地网装置是独立的，不能与库区各单体接地联结。⑤各单体接地网与10KV变电所TN—S接地系统间的联结不少于两处（与二次等电位联结功能相同）。⑥接地装置的电气联结应可靠接触，采用焊接。⑦所有配电设备金属外壳及电缆金属外皮和金属保护管等均与接地网可靠联结。⑧新建库区与原有库区的接地网可靠联结。6、10KV变电所的接地网与各单体接地网连接，及配电箱配线。①各单体的电源由10KV变电...
