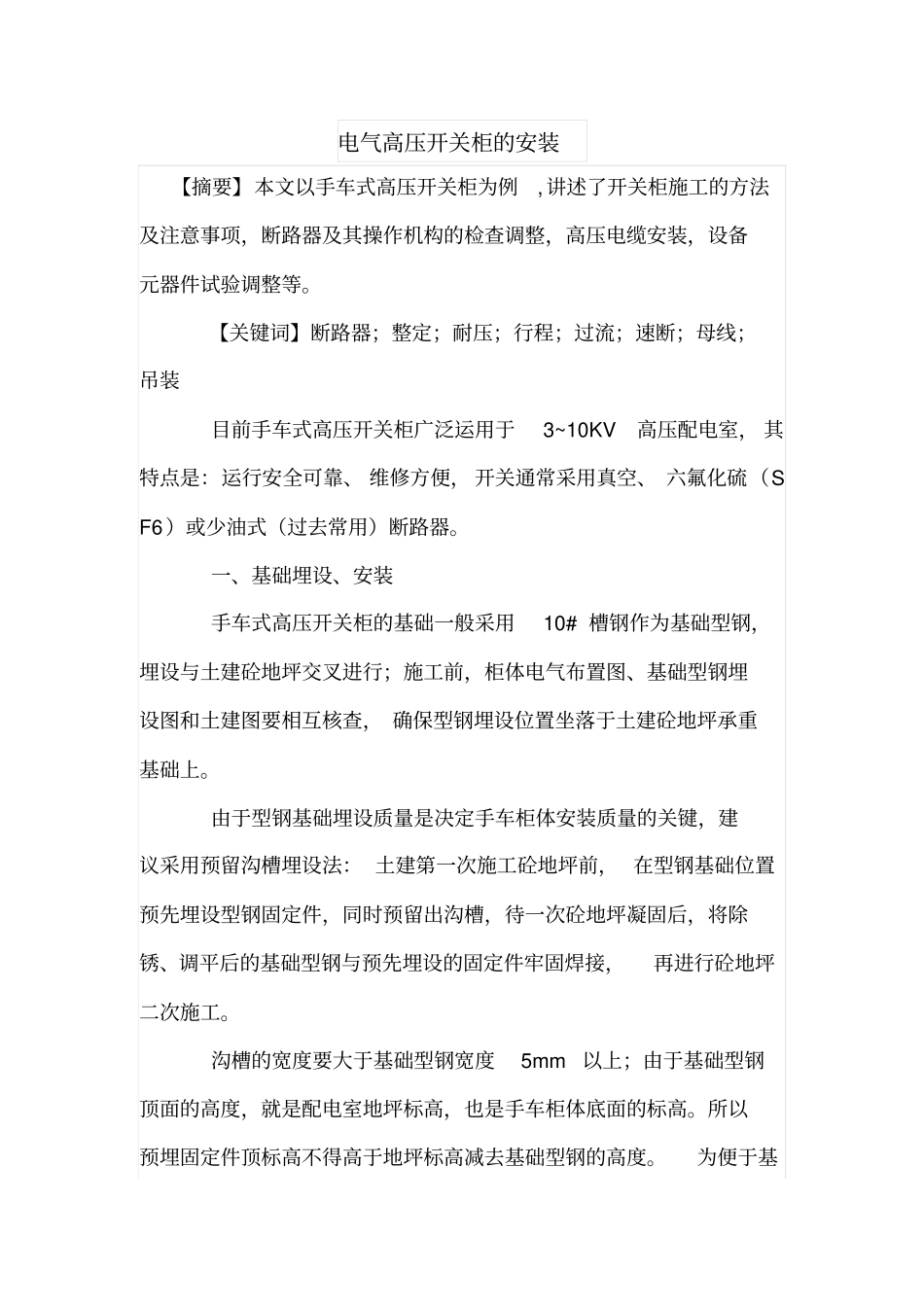

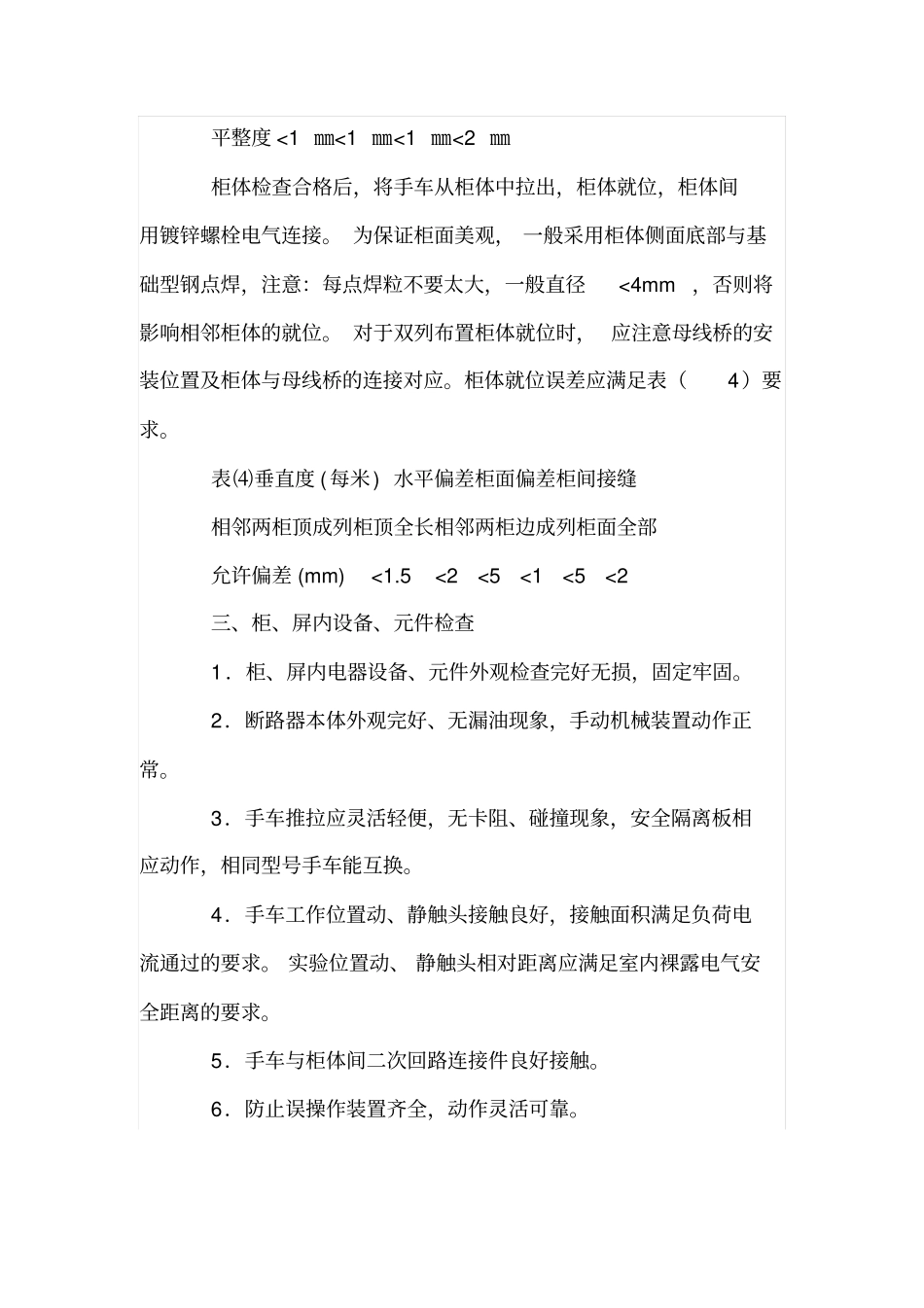

电气高压开关柜的安装【摘要】本文以手车式高压开关柜为例,讲述了开关柜施工的方法及注意事项，断路器及其操作机构的检查调整，高压电缆安装，设备元器件试验调整等。【关键词】断路器；整定；耐压；行程；过流；速断；母线；吊装目前手车式高压开关柜广泛运用于3~10KV高压配电室，其特点是：运行安全可靠、维修方便，开关通常采用真空、六氟化硫（SF6）或少油式（过去常用）断路器。一、基础埋设、安装手车式高压开关柜的基础一般采用10#槽钢作为基础型钢，埋设与土建砼地坪交叉进行；施工前，柜体电气布置图、基础型钢埋设图和土建图要相互核查，确保型钢埋设位置坐落于土建砼地坪承重基础上。由于型钢基础埋设质量是决定手车柜体安装质量的关键，建议采用预留沟槽埋设法：土建第一次施工砼地坪前，在型钢基础位置预先埋设型钢固定件，同时预留出沟槽，待一次砼地坪凝固后，将除锈、调平后的基础型钢与预先埋设的固定件牢固焊接，再进行砼地坪二次施工。沟槽的宽度要大于基础型钢宽度5mm以上；由于基础型钢顶面的高度，就是配电室地坪标高，也是手车柜体底面的标高。所以预埋固定件顶标高不得高于地坪标高减去基础型钢的高度。为便于基础型钢找平找正和一次砼施工时振动产生的误差，一般是预埋固定件顶标高再深上5mm做调整余量。基础型钢与预先埋设的固定件可加垫铁以调整基础型钢顶面的高度。预埋的固定件应与地坪钢筋牢固焊接。为保证基础型钢受力均衡，两相邻预埋固定件的距离应为柜体的宽度，所以预埋固定件的数量为3X（柜数+1）。其形状如图2：二、柜体安装手车柜体比一般电气柜体大且重，重心较高易翻倒，柜内又是易损的电气元件，在搬运时应有防震、防潮、防雨等安全措施。为防止柜体变形和漆面受损，在搬运时一般不要打开包装，对特别易损的电气元件，分别包装。搬运、吊装手车柜通常使用的设备工具为汽车、汽车吊、电动或手拉葫芦以及利用施工现场建筑使用的起重机械等。起吊时，吊钩应在柜体重心垂直线上，吊绳夹角应小于45°，柜体直立，不得倾斜或倒立。对于目前使用的10KV高压手车柜，吊具一般选用8t汽车吊、3t以上葫芦或使用施工现场提升机吊到配电室。柜体就位时，配电室地坪面已完成，应采取地坪面保护措施。一般使用柜体下部用圆木滚动方式搬运。柜体就位应按最里先进的原则搬运、吊装。柜体搬运到设置位置时，打开包装箱，检查柜体方正、对角线、柜面平整等，其误差应满足表（3）要求。表⑶顶面底部左侧面右侧面前面后面对角误差<1㎜<1㎜<2㎜<2㎜<2㎜<2㎜平整度<1㎜<1㎜<1㎜<2㎜柜体检查合格后，将手车从柜体中拉出，柜体就位，柜体间用镀锌螺栓电气连接。为保证柜面美观，一般采用柜体侧面底部与基础型钢点焊，注意：每点焊粒不要太大，一般直径<4mm，否则将影响相邻柜体的就位。对于双列布置柜体就位时，应注意母线桥的安装位置及柜体与母线桥的连接对应。柜体就位误差应满足表（4）要求。表⑷垂直度(每米)水平偏差柜面偏差柜间接缝相邻两柜顶成列柜顶全长相邻两柜边成列柜面全部允许偏差(mm)<1.5<2<5<1<5<2三、柜、屏内设备、元件检查1．柜、屏内电器设备、元件外观检查完好无损，固定牢固。2．断路器本体外观完好、无漏油现象，手动机械装置动作正常。3．手车推拉应灵活轻便，无卡阻、碰撞现象，安全隔离板相应动作，相同型号手车能互换。4．手车工作位置动、静触头接触良好，接触面积满足负荷电流通过的要求。实验位置动、静触头相对距离应满足室内裸露电气安全距离的要求。5．手车与柜体间二次回路连接件良好接触。6．防止误操作装置齐全，动作灵活可靠。7．柜内母线及高压电缆接线板的安装位置应满足室内裸露电气安全距离的要求。四、母线安装母线一般采用铜、铝排裸露安装于配电室、开关柜内。母线进入配电室要加穿墙套管，室内母线安装通常采用在角钢支架上安装支持式绝缘子固定铜、铝排，并加安全防护网栏的方式，或用成套配备的母线桥。室外可采用室内的方法，只是支持式绝缘子采用室外式。（若室外进线为架空导线，绝缘子宜采用架空线路所用的针式、蝶式和悬式绝缘子，并用横担支持。）铜、铝排在开关柜、母线桥内安装工序：校平校直→根据安装尺...
