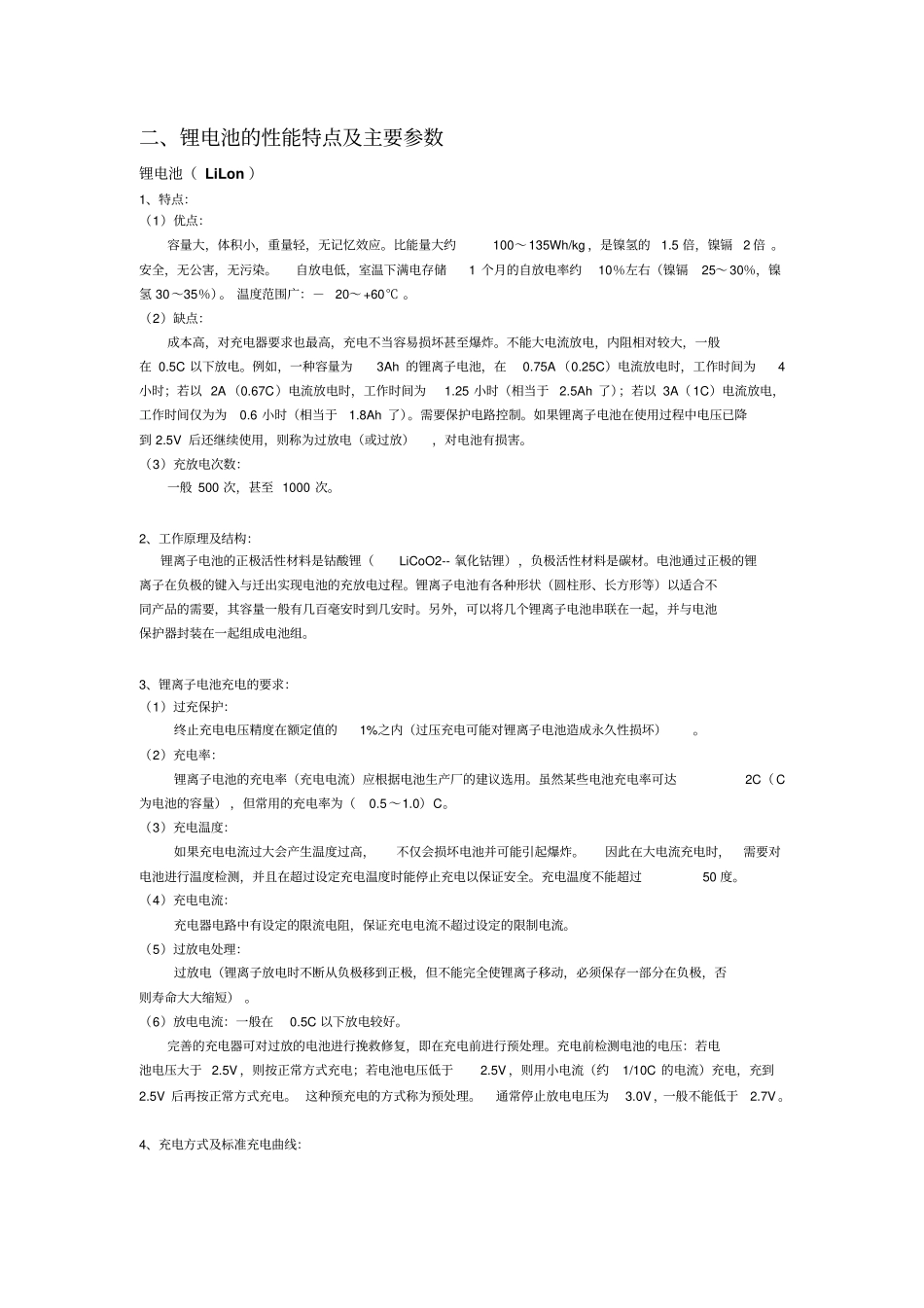

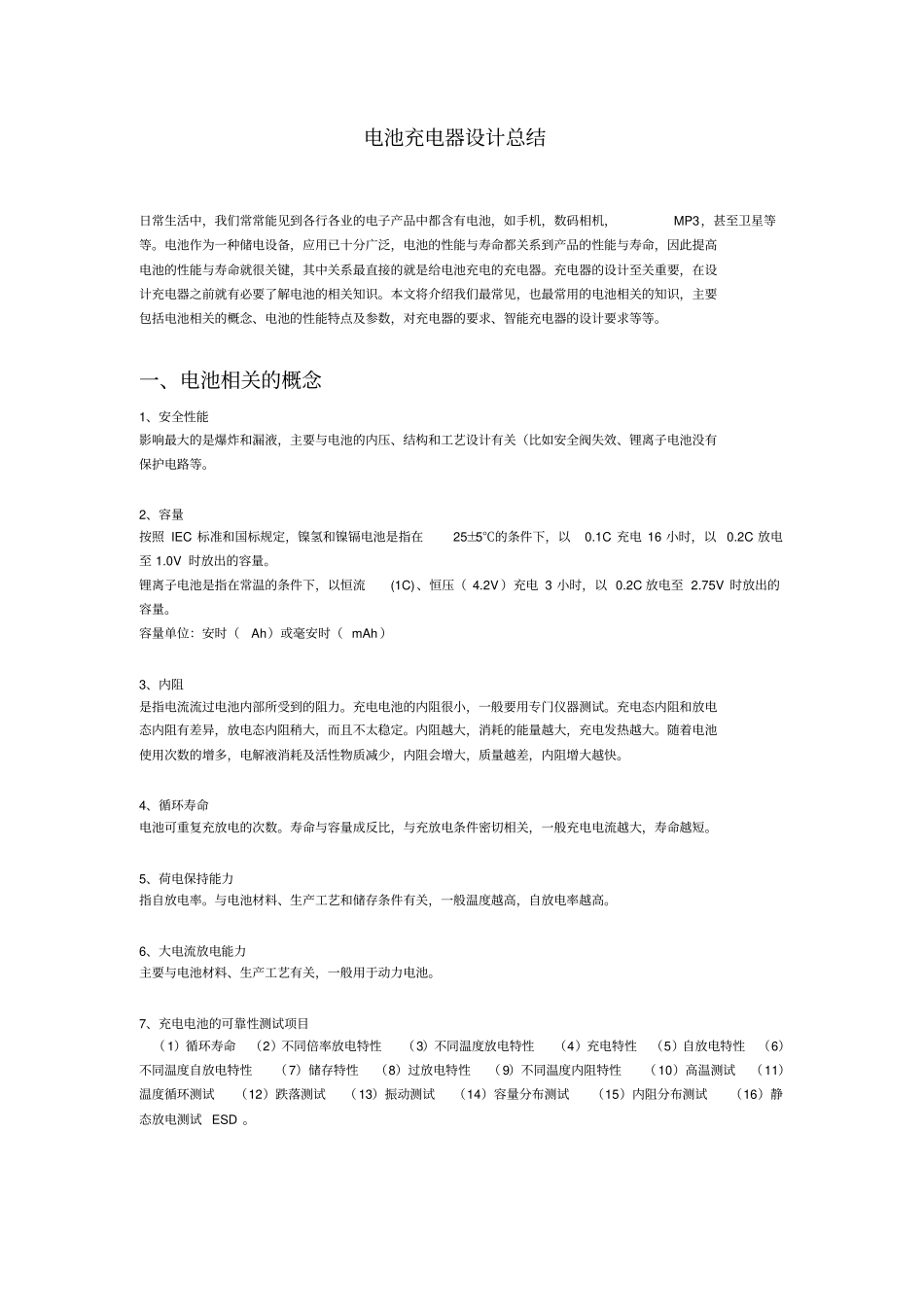

电池充电器设计总结日常生活中，我们常常能见到各行各业的电子产品中都含有电池，如手机，数码相机，MP3，甚至卫星等等。电池作为一种储电设备，应用已十分广泛，电池的性能与寿命都关系到产品的性能与寿命，因此提高电池的性能与寿命就很关键，其中关系最直接的就是给电池充电的充电器。充电器的设计至关重要，在设计充电器之前就有必要了解电池的相关知识。本文将介绍我们最常见，也最常用的电池相关的知识，主要包括电池相关的概念、电池的性能特点及参数，对充电器的要求、智能充电器的设计要求等等。一、电池相关的概念1、安全性能影响最大的是爆炸和漏液，主要与电池的内压、结构和工艺设计有关（比如安全阀失效、锂离子电池没有保护电路等。2、容量按照IEC标准和国标规定，镍氢和镍镉电池是指在25±5℃的条件下，以0.1C充电16小时，以0.2C放电至1.0V时放出的容量。锂离子电池是指在常温的条件下，以恒流(1C)、恒压（4.2V）充电3小时，以0.2C放电至2.75V时放出的容量。容量单位：安时（Ah）或毫安时（mAh）3、内阻是指电流流过电池内部所受到的阻力。充电电池的内阻很小，一般要用专门仪器测试。充电态内阻和放电态内阻有差异，放电态内阻稍大，而且不太稳定。内阻越大，消耗的能量越大，充电发热越大。随着电池使用次数的增多，电解液消耗及活性物质减少，内阻会增大，质量越差，内阻增大越快。4、循环寿命电池可重复充放电的次数。寿命与容量成反比，与充放电条件密切相关，一般充电电流越大，寿命越短。5、荷电保持能力指自放电率。与电池材料、生产工艺和储存条件有关，一般温度越高，自放电率越高。6、大电流放电能力主要与电池材料、生产工艺有关，一般用于动力电池。7、充电电池的可靠性测试项目（1）循环寿命（2）不同倍率放电特性（3）不同温度放电特性（4）充电特性（5）自放电特性（6）不同温度自放电特性（7）储存特性（8）过放电特性（9）不同温度内阻特性（10）高温测试（11）温度循环测试（12）跌落测试（13）振动测试（14）容量分布测试（15）内阻分布测试（16）静态放电测试ESD。二、锂电池的性能特点及主要参数锂电池（LiLon）1、特点：（1）优点：容量大，体积小，重量轻，无记忆效应。比能量大约100～135Wh/kg，是镍氢的1.5倍，镍镉2倍。安全，无公害，无污染。自放电低，室温下满电存储1个月的自放电率约10％左右（镍镉25～30％，镍氢30～35％）。温度范围广：－20～+60℃。（2）缺点：成本高，对充电器要求也最高，充电不当容易损坏甚至爆炸。不能大电流放电，内阻相对较大，一般在0.5C以下放电。例如，一种容量为3Ah的锂离子电池，在0.75A（0.25C）电流放电时，工作时间为4小时；若以2A（0.67C）电流放电时，工作时间为1.25小时（相当于2.5Ah了）；若以3A（1C）电流放电，工作时间仅为为0.6小时（相当于1.8Ah了）。需要保护电路控制。如果锂离子电池在使用过程中电压已降到2.5V后还继续使用，则称为过放电（或过放），对电池有损害。（3）充放电次数：一般500次，甚至1000次。2、工作原理及结构：锂离子电池的正极活性材料是钴酸锂（LiCoO2--氧化钴锂），负极活性材料是碳材。电池通过正极的锂离子在负极的键入与迁出实现电池的充放电过程。锂离子电池有各种形状（圆柱形、长方形等）以适合不同产品的需要，其容量一般有几百毫安时到几安时。另外，可以将几个锂离子电池串联在一起，并与电池保护器封装在一起组成电池组。3、锂离子电池充电的要求：（1）过充保护：终止充电电压精度在额定值的1%之内（过压充电可能对锂离子电池造成永久性损坏）。（2）充电率：锂离子电池的充电率（充电电流）应根据电池生产厂的建议选用。虽然某些电池充电率可达2C（C为电池的容量），但常用的充电率为（0.5～1.0）C。（3）充电温度：如果充电电流过大会产生温度过高，不仅会损坏电池并可能引起爆炸。因此在大电流充电时，需要对电池进行温度检测，并且在超过设定充电温度时能停止充电以保证安全。充电温度不能超过50度。（4）充电电流：充电器电路中有设定的限流电阻，保证充电电流不超过设定的限制电流。（5）过放电处理：过放电（锂离子放电时不断从负极移到正极...
